Номер по Госреестру СИ: 48979-12
48979-12 Микроомметры
(MI 3250)
Назначение средства измерений:
Микроомметры MI 3250 предназначены для измерения малых электрических сопротивлений постоянному току.

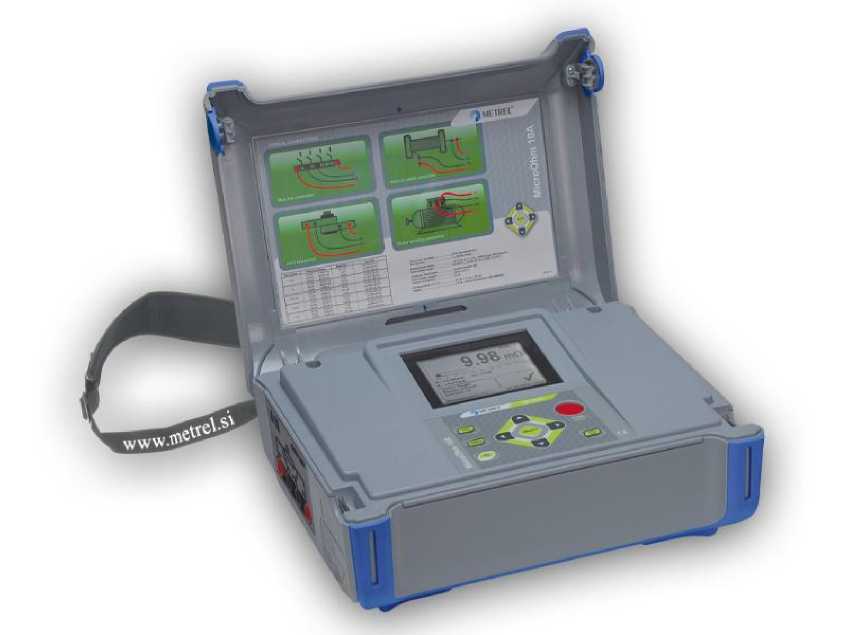

Внешний вид.
Микроомметры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.02.2017
Номер записи - 138144
ID в реестре СИ - 360544
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, мод. MI 3250, Микроомметры MI 3250, Микроомметры, Микроомметр MI 3250, М1 3250, Без модификации, MI3250, MI-3250, MI 3252, MI 3250,MI 3252, MI 3250, -,
Производитель
Изготовитель - Фирма "METREL d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².
В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.
Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.
Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.
Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".
Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 375
Выдано извещений - 7
Кол-во периодических поверок - 213
Кол-во средств измерений - 113
Кол-во владельцев - 75
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 12998 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Микроомметры (MI 3250)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "METREL d.d."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
32409-06 01.09.2011 |
Измерители полного сопротивления контура и линии, MI 2122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32601-06 01.10.2011 |
Измерители сопротивления изоляции/целостности защитного проводника, MI 2123, MI 2123 C Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32684-06 01.10.2011 |
Измерители сопротивления заземления, MI 2124 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
32686-06 01.10.2011 |
Анализаторы напряжения, MI 2130 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34090-07 01.04.2012 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34090-13 28.02.2018 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
34193-07 01.04.2012 |
Измерители параметров устройств защитного отключения, MI 2120 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
34591-07 01.05.2012 |
Измерители параметров электроустановок, MI 3100, MI 3102 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
36055-07 15.02.2018 |
Измерители параметров электробезопасности электроустановок, MI 2094 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
36080-07 01.11.2012 |
Анализаторы качества электрической энергии, MI 2092, MI 2192, MI 2292 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
41246-09 01.09.2014 |
Гигаомметры, MI 3103 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41490-09 26.11.2019 |
Анализаторы кабельные многофункциональные, MultiLAN 350 MI2016 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41923-09 10.12.2019 |
Измерители параметров электроустановок, MI 3101, MI 3105 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
41924-09 01.12.2014 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
1 год |
41924-10 01.04.2015 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
44343-10 06.04.2020 |
Анализаторы качества электрической энергии, MI 2392, MI 2492, MI 2592 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
46785-11 28.04.2026 |
Измерители параметров электроустановок, MI 3102H CL, MI 3125, MI 3125B Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
48978-12 08.02.2017 |
Анализаторы качества электрической энергии, MI 2792 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
48979-12 08.02.2017 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
49568-12 13.04.2017 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
52911-13 12.03.2018 |
Анализаторы качества электрической энергии, MI 2792A Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
57207-14 23.04.2019 |
Анализаторы качества электрической энергии, MI 2892 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
68260-17 07.08.2022 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
Кто поверяет Микроомметры (MI 3250)
Стоимость поверки Микроомметры (MI 3250)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Воронежский ЦСМ Воронежская область |
1156 | 3140 |
ФБУ НИЦ ПМ-Ростест Москва |
1685 | 3140 |
ФБУ НИЦ ПМ-Ростест Москва |
3100 | 3140 |
ФБУ Кировский ЦСМ Кировская область |
4967 | 3140 |
ФБУ Краснодарский ЦСМ Краснодарский край |
1140 | 3140 |
Программное обеспечение
Микроомметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (HV Link PRO) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фикацион-ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
MI3250 |
Встро енное |
Отсутствует |
1.10 |
e890a405d64e2f584831997 9548de445 |
md5 |
Внешнее |
HV Link PRO |
11.4 |
ddc112abd65b2c84463e02e 546b9e0f6 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к микроомметрам MI 3250
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
4. Техническая документация фирмы «METREL d.d.», Словения.
Изготовитель
Фирма «METREL d.d.», Словения.Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija.
Тел.: + (386) 1 755 82 00 Факс: + (386) 1 754 90 95.
Web-сайт: http://www.metrel .si
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия микроомметров MI 3250 (далее - микроомметры) основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Измерения проводятся при двух направлениях тока. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи микропроцессора.
Основные узлы микроомметров: стабилизированный источник постоянного тока на несколько фиксированных значений (от 0,001 до 10 А), устройство измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей с подсветкой, источник питания.
Процесс управления всеми функциями прибора осуществляется через систему меню с помощью функциональных клавиш. Микроомметры могут функционировать в нескольких режимах измерения: ручном, автоматическом, индуктивной нагрузки, непрерывных измерений. Для безопасного проведения измерений сопротивления обмоток двигателей, генераторов или трансформаторов (индуктивная нагрузка) приборы оснащены системой автоматического разряда нагрузки. Приборы имеют индикацию режимов работы.

Микроомметры имеют режим температурной коррекции значений сопротивления. В режиме температурной коррекции результаты измерений сопротивлений образцов приводятся к температуре, выбираемой оператором (например, 20 или 25 °С). Коррекция проводится по хра-
лист № 2 всего листов 4 нимым в памяти прибора значениям температурных коэффициентов сопротивлений стандартных образцов (различных металлов) или введенных оператором.
Для привязки результатов измерений ко времени их выполнения в приборах имеются системные часы. Приборы имеют цифровую (в виде цифр) и аналоговую (в виде прогресс-индикатора) индикацию измеряемой величины. Для связи с внешним персональным компьютером приборы оснащены интерфейсами RS-232 и USB.
Конструктивно микроомметры выполнены в переносном корпусе с ручкой и откидывающейся крышкой из ударопрочного пластика.
На верхней панели размещены ЖК-дисплей и функциональные клавиши. На боковой панели размещены однополюсные гнезда для подключения измерительных кабелей, крышка батарейного отсека, разъем сети питания, разъемы интерфейсов связи. Приборы могут питаться как от внешней сети питания напряжением 220 В, так и от встроенных аккумуляторных батарей.
Таблица 4 - Комплектность
Наименование |
Количество |
Микроомметр MI 3250 |
1 шт. |
Измерительный кабель |
6 шт. |
Зажим типа «крокодил» |
4 шт. |
Измерительный наконечник |
2 шт. |
Кабель питания |
1 шт. |
Кабель RS-232 |
1 шт. |
Кабель USB |
1 шт. |
CD-диск с технической документацией и программным обеспечением |
1 шт. |
NiMh аккумуляторные батареи 1,2 В |
6 шт. |
Сумка для аксессуаров |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики микроомметров MI 3250
Измерительный ток |
Диапазон измерений |
Разрешение |
Погрешность измерения |
Сопротивление постоянному току | |||
10 А |
от 0 до 2000 мкОм от 0 до 20 мОм от 0 до 200 мОм |
0,1 мкОм 1 мкОм 10 мкОм |
± (0,0025Яизм. + 0,0001Rk.) |
1 А |
от 0 до 20 мОм от 0 до 200 мОм от 0 до 2 Ом |
1 мкОм 10 мкОм 100 мкОм | |
0,1 А |
от 0 до 200 мОм от 0 до 2 Ом от 0 до 20 Ом |
10 мкОм 100 мкОм 1 мОм |
± (0,0025Rизм. + 0,0001Rk.) |
Измерительный ток |
Диапазон измерений |
Разрешение |
Погрешность измерения |
0,01 А |
от 0 до 2 Ом от 0 до 20 Ом от 0 до 200 Ом |
100 мкОм 1 мОм 10 мОм | |
0,001 А |
от 0 до 20 Ом от 0 до 200 Ом от 0 до 2 кОм |
10 мОм 100 мОм 1 Ом |
± (0.011<изм. + 0,001Rk.) ± (0,01Кизм. + 0,0025Rk.) ± (0,01Кизм. + 0,0025Rk.) |
где Ru3M. - измеренное значение сопротивления;
Rk. - конечное значение диапазона измерений.
Таблица 3 - Технические характеристики микроомметров MI 3250
Характеристика |
Значение |
Напряжение питания от сети переменного тока |
от 90 до 260 В; от 45 до 65 Гц |
Напряжение питания от батареи |
6 перезаряжаемых аккумуляторных батарей напряжением 1,2 В типа АА |
Г абаритные размеры, мм, (дли-нахширинахвысота) |
310х130х250 |
Масса, кг |
2,8 |
Рабочие условия применения:
|
от - 10 до + 50 до 95 без конденсации (при температуре от 0 до + 40 °С |
