Номер по Госреестру СИ: 48978-12
48978-12 Анализаторы качества электрической энергии
(MI 2792)
Назначение средства измерений:
Анализаторы качества электрической энергии MI 2792 (далее - анализаторы) предназначены для измерения и анализа показателей качества электрической энергии (ПКЭ).

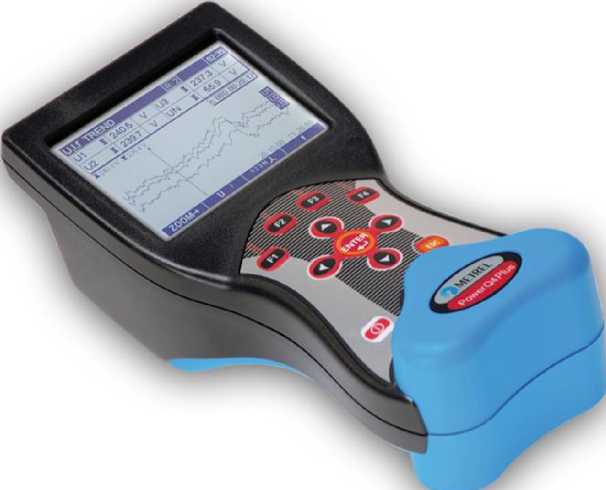

Внешний вид.
Анализаторы качества электрической энергии
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 08.02.2017
Номер записи - 138143
ID в реестре СИ - 360543
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , MI2792A, MI 2792, MI 2592, Fluke VR1710, -,
Производитель
Изготовитель - Фирма "METREL d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 73
Выдано извещений - 1
Кол-во периодических поверок - 37
Кол-во средств измерений - 15
Кол-во владельцев - 19
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 1383 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы качества электрической энергии (MI 2792)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "METREL d.d."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32409-06 01.09.2011 |
Измерители полного сопротивления контура и линии, MI 2122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32601-06 01.10.2011 |
Измерители сопротивления изоляции/целостности защитного проводника, MI 2123, MI 2123 C Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32684-06 01.10.2011 |
Измерители сопротивления заземления, MI 2124 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32686-06 01.10.2011 |
Анализаторы напряжения, MI 2130 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-07 01.04.2012 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-13 28.02.2018 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
34193-07 01.04.2012 |
Измерители параметров устройств защитного отключения, MI 2120 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34591-07 01.05.2012 |
Измерители параметров электроустановок, MI 3100, MI 3102 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
36055-07 15.02.2018 |
Измерители параметров электробезопасности электроустановок, MI 2094 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
36080-07 01.11.2012 |
Анализаторы качества электрической энергии, MI 2092, MI 2192, MI 2292 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
41246-09 01.09.2014 |
Гигаомметры, MI 3103 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41247-09 13.08.2024 |
Измерители сопротивления заземления, MI 3123 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41431-09 13.08.2024 |
Измерители полного сопротивления линии, контура и параметров УЗО, MI 3122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41490-09 26.11.2019 |
Анализаторы кабельные многофункциональные, MultiLAN 350 MI2016 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41923-09 10.12.2019 |
Измерители параметров электроустановок, MI 3101, MI 3105 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41924-09 01.12.2014 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
1 год |
|
41924-10 01.04.2015 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
42465-09 13.08.2024 |
Измерители параметров изоляции многофункциональные, MI 3200, MI 3201, MI 3202 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
44298-10 28.02.2025 |
Измерители сопротивления изоляции и целостности электрических цепей, MI3121, MI3121H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
44343-10 06.04.2020 |
Анализаторы качества электрической энергии, MI 2392, MI 2492, MI 2592 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
46785-11 28.04.2026 |
Измерители параметров электроустановок, MI 3102H CL, MI 3125, MI 3125B Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
48978-12 08.02.2017 |
Анализаторы качества электрической энергии, MI 2792 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
48979-12 08.02.2017 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
49568-12 13.04.2017 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
50683-12 19.06.2027 |
Микроомметры, MI 3242 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
52911-13 12.03.2018 |
Анализаторы качества электрической энергии, MI 2792A Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
55599-13 13.09.2023 |
Измерители параметров электроустановок, MI 3100S, MI 3100SE, MI 3102HBT, MI 3125BT Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
57164-14 20.02.2024 |
Измерители параметров электроустановок, MI 3102H SE Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
57165-14 20.02.2024 |
Тераомметры, MI 3210 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
57207-14 23.04.2019 |
Анализаторы качества электрической энергии, MI 2892 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
|
59619-15 17.10.2024 |
Клещи токоизмерительные, MD Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
59626-15 17.10.2024 |
Мультиметры цифровые, MD Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
62253-15 14.09.2025 |
Измерители параметров электробезопасности электроустановок, MI 3394 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
62254-15 14.09.2025 |
Измерители параметров электроустановок, MI 3152, MI 3152H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
65573-16 27.10.2026 |
Анализаторы качества электрической энергии, MI 2883, MI 2885 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
|
68257-17 07.08.2027 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
68260-17 07.08.2022 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
68391-17 24.08.2027 |
Анализаторы параметров трансформаторов, MI 3280 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
68392-17 24.08.2027 |
Измерители сопротивления заземления, MI 3290, MI 3295 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
71993-18 27.07.2028 |
Измерители параметров электроустановок, MI 3155 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
75686-19 26.07.2024 |
Анализаторы качества электрической энергии, MI 2892, MI 2893 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
|
45832-10 27.04.2025 |
Микроомметры, MI 3252 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
Кто поверяет Анализаторы качества электрической энергии (MI 2792)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 8 | 0 | 8 | 0 | 3 | 0 | 3 | |||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Магнитогорский ЦСМ» (20) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Калужский ЦСМ» (RA.RU.311265) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311388) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Марийский ЦСМ» (RA.RU.311271) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы качества электрической энергии (MI 2792)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
9822 | 9256 |
|
ФБУ Калужский ЦСМ Калужская область |
1670 | 9256 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8981 | 9256 |
|
ФБУ Курский ЦСМ Курская область |
487 | 9256 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
13680 | 9256 |
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 2.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) измерителей предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (PowerView) позволяет выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 2 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фикацион-ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MI2792 |
Встро енное |
Микропрограмма PowerQ4 Plus |
11.0.640 |
ccc872bd2c97ef5c de8772c9e6bfb6db |
md5 |
|
Внешнее |
PowerView, 32 bit PowerView, 64 bit |
2.0.0.903 2.0.0.903 |
05cdd5741a2fd34b f3bbca9dabaa35db d52dcf66589e4029 d5cc43e6ec9cc74e |
md5 md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати со слоем защитного покрытия на лицевую панель приборов и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам качества электрической энергии MI 2792-
1. ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
-
2. ГОСТ Р 51317.4.7-2008 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
-
3. ГОСТ Р 51317.4.30-2008 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
-
4. ГОСТ Р 8.655-2009 ГСИ. Средства измерений показателей качества электрической энергии. Общие технические требования.
-
5. ГОСТ Р 8.689-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методы испытаний.
-
6. ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки.
-
7. Техническая документация фирмы «METREL d.d.», Словения.
Поверка
Поверкаосуществляется по ГОСТ Р 8.656-2009 ГСИ. Средства измерений показателей качества электрической энергии. Методика поверки и документу «Анализаторы качества электрической энергии MI 2792. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2011 г.
Средства поверки: калибратор переменного тока «Ресурс-К2» (кл. т. 0,05/0,01), калибратор универсальный Fluke 9100 (± 0,06 %), трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05), амперметр Д5017 (кл. т. 0,2), радиочасы РЧ-011/2 (± 10 мс).
Изготовитель
Фирма «METREL d.d.», Словения.Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija.
Тел.: + (386) 1 755 82 00 Факс: + (386) 1 754 90 95.
Web-сайт: http://www.metrel.si
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Анализаторы представляют собой многофункциональные переносные цифровые электроизмерительные приборы, позволяющие проводить измерения в однофазных и трехфазных электрических сетях.
Принцип действия анализаторов заключается в аналого-цифровом преобразовании входных аналоговых сигналов с помощью АЦП, последующей математической обработкой измеренных величин и отображении результатов на жидкокристаллическом дисплее. Приборы измеряют напряжение и силу переменного тока, частоту. Остальные параметры получают их цифровой обработкой. Перечень ПКЭ, измеряемых и вычисляемых приборами на основе математических алгоритмов, приведен в таблице 1.
Основные режимы работы приборов: измерения (METER), осциллограф (SCOPE), регистрация результатов наблюдений (LOGGER).
Основные узлы анализаторов: входные первичные преобразователи тока и напряжения, модули АЦП, блок питания, микропроцессор, ЖК-дисплей, клавиатура.
Управление процессом измерения и вывода данных осуществляется при помощи встроенного микропроцессора посредством системы меню. Приборы размещены в пластмассовом корпусе, на котором расположены панель оператора и разъемы для подключения к измеряемой цепи. Панель оператора состоит из графического ЖК-дисплея и клавиатуры. Клавиатура служит для включения и выключения прибора, выбора режима измерений, выбора специальных функций при измерениях. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, графиков, гистограмм, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
На верхней торцевой панели расположены разъемы для подключения к объекту измерений. На правой боковой панели расположены разъемы для подключения внешнего источника электропитания, разъемы RS-232 и USB для подключения к персональному компьютеру. На нижней поверхности прибора находится батарейный отсек, закрытый крышкой.
Приборы имеют встроенную память для хранения результатов измерений. Сохраненные результаты могут быть переданы в персональный компьютер (ПК) через интерфейсы RS232 и USB.
Для привязки результатов измерения ко времени приборы оснащены внутренними часами и календарем.
Питание электронных узлов измерителей производится от размещенных внутри корпуса гальванических элементов либо аккумуляторов размера АА.
Таблица 1 - Перечень ПКЭ, измеряемых и вычисляемых анализаторами
|
ПКЭ |
MI2792 |
|
Среднеквадратическое значение напряжения |
+ |
|
Среднеквадратическое значение напряжения, обновляемое для каждого полупериода |
+ |
|
Среднеквадратическое значение силы тока |
+ |
|
Среднеквадратическое значение силы тока, обновляемое для каждого полупериода |
+ |
|
Частота |
+ |
|
Нестабильность частоты |
+ |
|
Перенапряжение |
+ |
|
Провал напряжения |
+ |
|
Прерывание напряжения |
+ |
|
Пусковой ток |
+ |
|
Активная мощность |
+ |
|
Реактивная мощность |
+ |
|
Полная мощность |
+ |
|
Коэффициент мощности |
+ |
|
Активная энергия |
+ |
|
Реактивная энергия |
+ |
|
Полная энергия |
+ |
|
Несимметрия напряжений |
+ |
|
Несимметрия токов |
+ |
|
Кратковременная доза фликера |
+ |
|
Длительная доза фликера |
+ |
|
Г армонические составляющие напряжения |
+ |
|
Г армонические составляющие тока |
+ |
|
Интергармонические составляющие напряжения и тока |
+ |
|
Суммарный коэффициент нелинейных искажений (THD) |
+ |
Примечание: «+» - функция присутствует.
Таблица 21 - Комплектность (стандартная поставка)
|
Наименование |
Количество |
|
Анализатор MI 2792 |
1 шт. |
|
Токовые клещи А 1227 |
4 шт. |
|
Измерительный кабель |
5 шт. |
|
Зажим типа «крокодил» |
5 шт. |
|
Измерительный наконечник |
4 шт. |
|
Кабель RS-232 |
1 шт. |
|
Кабель USB |
1 шт. |
|
CD-диск с технической документацией и программным обеспечением |
1 шт. |
|
Адаптер сетевого питания |
1 шт. |
|
NiMh аккумуляторные батареи 1,2 В |
6 шт. |
|
Мягкая сумка для переноски |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Таблица 22 - Комплектность (опциональная поставка)
|
Наименование |
Количество |
|
Сумка для переноски малая |
1 шт. |
|
Токовые клещи (модель по заказу) |
по заказу |
|
Предохранитель |
3 шт. |
|
Плоский зажим |
4 шт. |
|
Модем GPS |
1 шт. |
|
Приемник GPS |
1 шт. |
Таблица 3 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение)
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
От 20 до 150 В |
0,01 В |
± 0,002Хизм. |
|
От 50 до 360 В |
0,1 В | |
|
От 200 до 1500 В |
где Хизм. - измеренное значение величины.
Таблица 4 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (фазное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода)
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
От 20 до 150 В |
0,01 В |
± 0,005Хизм. |
|
От 50 до 360 В | ||
|
От 200 до 1500 В |
где Хизм. - измеренное значение величины.
Таблица 5 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение)
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
От 20 до 260 В |
0,1 В |
± 0,0025Хизм. |
|
От 47 до 622 В | ||
|
От 346 до 2600 В |
где Хизм. - измеренное значение величины.
Таблица 6 - Основные метрологические характеристики анализаторов в режиме измерения напряжения переменного тока (линейное напряжение, среднеквадратическое значение, обновляемое для каждого полупериода)
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
От 20 до 260 В |
0,01 В |
± 0,005Хизм. |
|
От 47 до 622 В | ||
|
От 346 до 2600 В |
где Хизм. - измеренное значение величины.
Таблица 7 - Основные метрологические характеристики анализаторов в режиме измерения силы переменного тока
|
Токовые клещи |
Диапазон измерений |
Погрешность измерения | |
|
Тип |
Предел измерения | ||
|
1000 A |
От 100 до 1200 A |
± 0,014Хизм. | |
|
А 1281 |
100 A |
От 10 до 175 A |
± 0,004Хизм. |
|
5 A |
От 0,5 до 10 A |
± 0,004Хизм. | |
|
0,5 A |
От 0,05 до 1 A |
± 0,004Хизм. | |
|
3000 A |
От 300 до 6000 A |
± 0,015Хизм. | |
|
A 1227 |
300 A |
От 30 до 600 A |
± 0,015Хизм. |
|
30 A |
От 3 до 60 A |
± 0,015Хизм. | |
|
A 1033 |
1000 A |
От 20 до 1000 A |
± 0,013Хизм. |
|
A 1122 |
5 A |
От 0,1 до 5 А |
± 0,013Хизм. |
где Хизм. - измеренное значение величины.
Таблица 8 - Основные метрологические характеристики анализаторов в режиме измерения частоты
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
От 10,00 до 70,00 Гц |
0,002 Гц |
± 0,01 Гц |
где Хизм. - измеренное значение величины.
Таблица 9 - Основные метрологические характеристики анализаторов в режиме измерения фликера
|
Тип фликера |
Диапазон измерений |
Разрешение |
Погрешность измерения* |
|
Кратковременная доза фликера |
От 0,4 до 4 |
0,001 |
± 0,05Хизм. |
|
Длительная доза фликера |
От 0,4 до 4 |
0,001 |
± 0,05Хизм. |
где Хизм. - измеренное значение величины.
* - гарантирована только в диапазоне частот от 49 до 51 Гц.
Таблица 10 - Основные метрологические характеристики анализаторов в режиме измерения активной мощности, полной мощности, реактивной мощности
|
"оковые клещи |
Диапазон измерений |
Разрешение |
Погрешность измерения | |
|
Активная мощность P* |
С гибкими клещами A 1227 (3000 A) |
От 0,000 до 999,9 кВт |
4 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 0,000 до 999,9 кВт |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 0,000 до 999,9 кВт |
± 0,016Хизм. | ||
|
Реактивная мощность Q** |
С гибкими клещами A 1227 (3000 A) |
От 0,000 до 999,9 кВ^А |
4 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 0,000 до 999,9 кВ^А |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 0,000 до 999,9 кВ^А |
± 0,016Хизм. | ||
|
Полная мощность S*** |
С гибкими клещами A 1227 (3000 A) |
От 0,000 до 999,9 квар |
4 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 0,000 до 999,9 квар |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 0,000 до 999,9 квар |
± 0,016Хизм. |
где Хизм. - измеренное значение величины;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 11 - Основные метрологические характеристики анализаторов в режиме измерения коэффициента мощности (cos ф)
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
от 0 до 1 |
0,01 |
± 0,02 абсолютная |
Таблица 12 - Основные метрологические характеристики анализаторов в режиме измерения активной энергии, полной энергии, реактивной энергии
|
Токовые клещи |
Диапазон измерений |
Разрешение |
Погрешность измерения | |
|
Активная энергия P* |
С гибкими клещами A 1227 (3000 A) |
От 1 Вт^ч до 9 ГВт^ч |
12 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 1 Вт^ч до 9 ГВт^ч |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 1 Вт^ч до 9 ГВт^ч |
± 0,016Хизм. | ||
|
Реактивная энергия Q** |
С гибкими клещами A 1227 (3000 A) |
От 1 вар^ч до 9 Гвар^ч |
12 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 1 вар^ч до 9 Гвар^ч |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 1 вар^ч до 9 Гвар^ч |
± 0,016Хизм. | ||
|
Полная энергия S*** |
С гибкими клещами A 1227 (3000 A) |
От 1 ВчЛ^ч до 9 ГВч-Уч |
12 е.м.р. |
± 0,018Хизм. |
|
С клещами A 1281 (100 A) |
От 1 ВчЛ^ч до 9 ГВч-Уч |
± 0,008Хизм. | ||
|
С клещами A 1033 (1000 A) |
От 1 ВчЛ^ч до 9 ГВч-Уч |
± 0,016Хизм. | ||
где Хизм. - измеренное значение величины;
е.м.р. - единица младшего разряда;
* - Погрешность действительна если коэффициент мощности больше или равен 0,8, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
**, *** - Погрешность действительна если коэффициент мощности больше или равен 0,5, значение измеряемого тока составляет не менее 10 % от конечного значения диапазона измерений, а значение напряжения составляет не менее 80 % от конечного значения диапазона измерений.
Таблица 13 - Основные метрологические характеристики анализаторов в режиме измерения уровня гармонических составляющих напряжения
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
Uhn < 0,03Un |
0,01 |
± 0,0015Un |
|
0,03Un < Uhn < 0,2Un |
0,01 |
± 0,05Uhn |
где: UN - номинальное напряжение;
Uhn - напряжение измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 14 - Основные метрологические характеристики анализаторов в режиме измерения
уровня гармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
Ihn < 0,1In |
0,01 |
± 0,0015In |
|
0,1In < Ihn < In |
0,01 |
± 0,05Ihn |
где: IN - номинальный ток;
Ihn - сила тока измеренной гармоники hn; n - номер гармоники от 1-й до 50-й.
Таблица 15 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих напряжения
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
Uhn < 0,03Un |
0,01 |
± 0,0015Un |
|
0,03Un < Uhn < 0,2Un |
0,01 |
± 0,05Uhn |
где: UN - номинальное напряжение;
Uhn - напряжение измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 16 - Основные метрологические характеристики анализаторов в режиме измерения уровня интергармонических составляющих тока
|
Диапазон измерений |
Разрешение |
Погрешность измерения |
|
Ihn < 0,1In |
0,01 |
± 0,0015In |
|
0,1In < Ihn < In |
0,01 |
± 0,05Ihn |
где: IN - номинальный ток;
Ihn - сила тока измеренной интергармоники hn; n - номер интергармоники от 1-й до 50-й.
Таблица 17 - Основные метрологические характеристики анализаторов в режиме измерения временных перенапряжений и провалов
|
Диапазон измерений |
Погрешность измерения |
|
От 5 до 1500 В |
± 0,05Хизм. |
где Хизм. - измеренное значение величины.
Таблица 18 - Основные метрологические характеристики анализаторов в режиме измерения и прерываний напряжения
|
Диапазон измерений |
Погрешность измерения |
|
От 0 до 100 В |
± 0,05Хизм. |
Таблица 19 - Основные метрологические характеристики анализаторов в режиме измерения времени
|
Диапазон измерений |
Погрешность измерения |
|
От 0 до 23 ч. 59 мин |
± 0,3 с/сутки |
Таблица 20 - Основные технические характеристики анализаторов MI 2792
|
Характеристика |
Значение |
|
Число каналов измерения напряжения |
4 |
|
Число каналов измерения тока |
4 |
|
Интервал измерений |
1 с, 2 с, 5 с, 10 с, 15 с, 30 с, 1 мин, 2 мин, 5 мин, 10 мин, 15 мин, 30 мин, 1 час, 2 часа |
|
Электрическое питание |
6 перезаряжаемых аккумуляторных батарей напряжением 1,2 В типа АА или внешний адаптер сетевого питания с выходным напряжением 12 В. |
|
Габаритные размеры, мм, (дли-нахширинахвысота) |
220х115х90 |
|
Масса, кг |
0,65 |
|
Характеристика |
Значение |
|
Температура окружающего воздуха |
От - 10 до + 50 °С |
|
Относительная влажность |
До 95 % при температуре от 0 до + 40 °С |
