Наименование

Обозначение

Количество

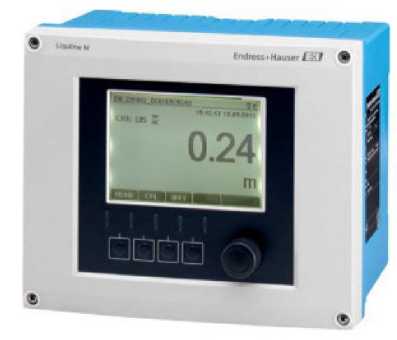

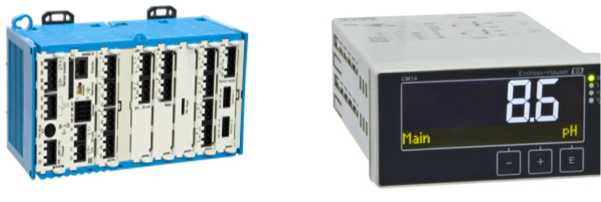

Анализатор жидкости Liquiline СМ44х, Liquiline CM44xR и Liquiline CM14

1 шт.

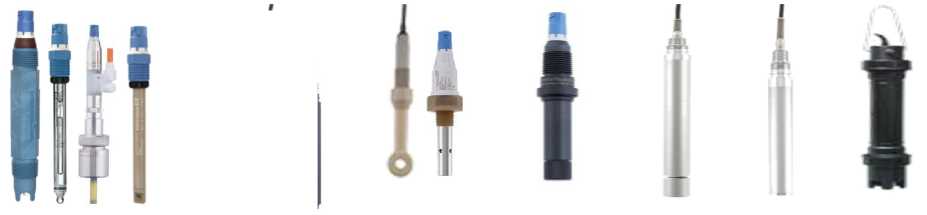

Датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS92D, CPS92E, CPF82D, CPF82E, COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, CCS51D, CCS142D, CCS120D, CCS50D, CAS51D, CUS51D, CUS52D, CUS50D, CAS40D.

по заказу

Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA320, CPA441, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA477, CPA510, CPA530, CPA601, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA110, COA250, COA260, COA451, CUA120, CUA250, CUA451, CYA251, CYA611, CYH101, CYY101, CYY102, CYY105, CYY106, CYA112, CYH112 и монтажные принадлежности к ним

по заказу

Модули для подключения датчиков и модули выходных сигналов AOR (71111053), 2R (71125375), 4R (71125376), 2AO (71135632), 4AO (71135633), 2DS (71135631), 2AI (71135639), DIO (71135638), 485 (71135634, 71140888, 71140889, 71140890)

по заказу

Электронные модули питания и обновления 71135644, 71211434

по заказу

Кабельные вводы и электрические коннекторы 71101768, 71101770, 71101771, 71104942, 51517507, 71107456, 71140892, 71140893, 71092051

по заказу

Монтажные панели для анализаторов 71181042, 71180463, 71180999, 71180913, 71183415, 71181050, 71180867, 71209858, 71180833, 71180642,71180749,71180918,71180473, 71181056, 71180930, 71181041, 71179571, 71180979, 71180438, 71181042, 71180922, 71180887, 71180819, 71179559, 71181048, 71178418, 71180390, 71180672, 71185272, 71180385, 71185,814,71180583, 71180772, 71180889

по заказу

Устройства подготовки пробы

71181119, 71180834, 71178791, 71180881,

71180908, 71180341

по заказу

Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498

по заказу

Буферные калибровочные и рабочие растворы

CPY3, CPY4, CPY20, CLY11, электролит для COS22D, CCY,COY, CAY40

по заказу

Системы промывки датчиков CHEMOCLEAN (с компонентами CPR3, 30, 31, 40, CYR10,10Z), AirClean (51504764), Clenfit Control CYC25

по заказу

Система автоматического пробоотбора Liquistation CSF48, CSF33,

Liquiport CSP44 со специальной арматурой CSA420

по заказу

Сменные модули, запасные части, расходные материалы и растворы (согласно техническому описанию и руководству по эксплуатации)

по заказу

Генераторы тестового сигнала MEMOCHECK CYP01D, CYP02D, CYP03D

по заказу

Устройство для калибровки датчиков в лаборатории Memobase Plus CYZ71D, CLY421

по заказу

Карта памяти - формат SD (71127100)

по заказу

Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием

по заказу

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Наименование характеристики

Значение

Диапазон измерений pН

от 0 до 14

Пределы допускаемой абсолютной погрешности измерений, рН

± 0,05

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS471D, CPS441D, CPS16D, CPS16E, CPS76D, CPS76E, CPS841D, CPS47D, CPS47E, CPS77D, CPS77E, CPS871D

от -15 до +135

- датчики CPS491D, CPS891D, CPS97D, CPS97E

от -15 до +110

- датчики CPS341D, CPS34E, CPS171D, CPS61E, CPS71D, CPS71E

от 0 до +140

- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E

от 0 до +110

- датчики CPS31D, CPS31E

от 0 до +80

Максимальное давление анализируемой среды, МПа - датчики CPS11D, CPS11E, CPS16D, CPS16E

1,6

- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E

1,3

- датчики CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E CPS41D, CPS41E

1,1

- датчики CPS441D, CPS471D, CPS491D, CPS841D, CPS871D, CPS891D, CPS71D, CPS71E, CPF81D, CPF81E

1,0

- датчики CPS171D, CPS61E

0,7

- датчики CPS341D, CPS34E

0,6

- датчики CPS31D, CPS31E

0,4

Наименование характеристики

Значение

Диапазон измерений p4:

- датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D,

CPS41E, CPS71D, CPS71E, CPS91D, CPS91E, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS171D, CPS61E

от 0 до 14

Пределы допускаемой абсолютной погрешности, рН

±0,05

Диапазон компенсации температуры анализируемой среды, °С:

- датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS16D, CPS16E, CPS76D, CPS76E

от -15 до +135

- датчики CPS171D, CPS61E, CPS71D, CPS71E

от 0 до +140

- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E

от 0 до +110

- датчики CPS31D, CPS31E

от 0 до +80

Максимальное давление анализируемой среды, МПа

- датчики CPS11D, CPS11E, CPS16D, CPS16E

1,6

- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E

1,3

- датчики CPS41D, CPS41E

1,1

- датчики CPS41D, CPS41E, CPS71D, CPS71E, CPF81D, CPF81E

1,0

- датчики CPS171D, CPS61E

0,7

- датчики CPS31D, CPS31E

0,4

Наименование характеристики, тип датчика

Значение

Диапазоны измерений окислительно-восстановительного потенциала (ОВП), мВ

CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E

от -1500 до +1500

Пределы допускаемой абсолютной погрешности ОВП, мВ

±5

Диапазон компенсации температуры анализируемой среды, °С:

• - датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E

• - датчики CPF82D, CPF82E, CPS92D, CPS92E

от -15 до +135 от 0 до +110

Максимальное давление анализируемой среды, МПа:

• - датчики CPS16D, CPS16E

• - датчики CPS92D, CPS92E, CPS76D, CPS76E, CPS96D, CPS96E

• - датчики CPS72D, CPS72E, CPF82D, CPF82E

• - датчики CPS42D, CPS42E

• - датчики CPS12D, CPS12E

1,6

1,3

1,0

1,0

0,6

Наименование характеристики

Значение

Диапазон показаний массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,001 до 2

- датчики COS51D, COS51E

от 0,01 до 100

- датчики COS81D, COS81E

от 0,004 до 30

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,01 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 20

- датчики COS23D, COS61D, COS61E

от 0,01 до 20

- датчики COS81D, COS81E

от 0,01 до 20

Пределы допускаемой приведенной погрешности, %:

- датчики COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

± 3

в диапазоне измерений

от 0,01 до 2 мг/дм³

Пределы допускаемой относительной погрешности, %:

- датчик COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E

±3

в диапазоне измерений от 2 до 20 мг/дм³

Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D

от -5 до +135

- датчики COS51D, COS51E, COS61D, COS61E

от -5 до +50

- датчики COS81D, COS81E

от -10 до +80

Максимальное давление анализируемой среды, Мпа - датчики COS22D, COS22E, COS23D

1,2

- датчики COS51D, COS51E, COS61D, COS61E

1,0

- датчики COS81D, COS81E

1,3

Наименование характеристики

Значение

Диапазон показаний массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,001 до 2

от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 100

Диапазон измерений массовой концентрации растворенного кислорода, мг/дм³:

- датчики COS22D, COS22E

от 0,01 до 2 от 0,01 до 20

- датчики COS51D, COS51E

от 0,01 до 20

- датчик COS23D

от 0,01 до 20

Пределы допускаемой приведенной погрешности, %:

- датчики COS22D, COS22E, COS23D, COS51D, COS51E

±3

в диапазоне измерений

от 0,01 до 2 мг/дм³

Пределы допускаемой относительной погрешности, %:

- датчик COS22D, COS22E, COS23D, COS51D, COS51E

±3

в диапазоне измерений от 2 до 20 мг/дм³

Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D

от -5 до +135

- датчики COS51D, COS51E

от -5 до +50

Максимальное давление анализируемой среды, МПа - датчики COS22D, COS22E, COS23D

1,2

- датчики COS51D, COS51E

1,0

Наименование характеристики

Значение

Диапазоны измерений удельной электрической проводимости (УЭП) См/м:

- датчик CLS15D, CLS15E

от 4^10’⁶ до 2-10-³ от 1-10'⁵ до 2-10'²

- датчик CLS16D, CLS16E

от 4-10'⁶ до 5-10'²

- датчик CLS21D, CLS21E

от 1-10'³ до 2

- датчик CLS50D, CLS50E, CLS54D, CLS54E

от 2-10-⁴ до 200

- датчик CLS82D, CLS82E

от 1-10'⁴ до 50

Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E, CLS16D, CLS16E

±3

в диапазоне

от 440'⁶ до 1 •Ю'⁴ См/м

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности, %:

- датчикиCLS15D, CLS15E

±3

в диапазонах св.1 10^-4 до 240'² См/м св.140'⁴ до 240'³ См/м

- датчикиCLS16D, CLS16E

±3

в диапазоне

от 1 • 10^-4 до 540'² См/м

- датчики CLS21D, CLS21E

±3

в диапазоне от 140'³ до 2

См/м

- датчики CLS50D, CLS50E, CLS54D, CLS54E

± 3

в диапазоне

от 240'⁴ до 200 См/м

- датчики CLS82D, CLS82E

± 3

в диапазоне от 140'⁴ до 50 См/м

Диапазон компенсации температуры анализируемой среды, °С:

- датчик CLS15D, CLS15E

от -20 до +140

- датчик CLS16D, CLS16E

от -5 до +150

- датчик CLS21D, CLS21E

от -20 до +135

- датчик CLS50D, CLS50E

от -20 до +180

- датчик CLS54D, CLS54E

от -10 до +150

- датчик CLS82D, CLS82E

от -5 до +120

Максимальное давление анализируемой среды, МПа:

- датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E

1,2

- датчик CLS21D, CLS21E, CLS82D, CLS82E

1,6

- датчик CLS21D CLS82D, CLS82E

1,7

- датчик CLS50D, CLS50E

2,0

Наименование характеристики

Значение

Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм³:

- датчик CAS51D-A2, размер кюветы 2 мм

от 0,1 до 50

- датчик CAS51D-A1, размер кюветы 8 мм

от 0,01 до 20

Пределы допускаемой погрешности: абсолютной, мг/дм³:

- датчик CAS51D-A2

±0,2

в диапазоне от 0,1 до 10,0 мг/дм³

- датчик CAS51D-A1

±0,04

в диапазоне от 0,01 до 2,00 мг/дм³

Наименование характеристики

Значение

приведенной, %:

- датчик CAS51D-A2

±2

в диапазоне

св.10 до 50 мг/дм³

- датчик CAS51D-A1

±2

в диапазоне св.2,0 до 20,0 мг/дм³

Диапазон показаний химического потребления кислорода, мгО2/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,15 до 1,5

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,75 до 7,5

- датчик CAS51D-**C3, размер кюветы 2 мм

от 2,5 до 20

Диапазон измерений химического потребления кислорода, мгО2/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 1,5 до 75

- датчик CAS51D-**C2, размер кюветы 8 мм

от 7,5 до 370

- датчик CAS51D-**C3, размер кюветы 2 мм

от 20 до 1000

Пределы допускаемой приведенной погрешности, %

±2

Диапазон показаний массовой концентрации общего органического углерода, мг/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,06 до 0,6

- датчик CAS51D-**C2, размер кюветы 8 мм

от 0,3 до 3

- датчик CAS51D-**C3, размер кюветы 2 мм

от 0,9 до 8

Диапазон измерений массовой концентрации общего органического углерода, мг/дм³:

- датчик CAS51D-**C1, размер кюветы 40 мм

от 0,6 до 30

- датчик CAS51D-**C2, размер кюветы 8 мм

от 3 до 150

- датчик CAS51D-**C3, размер кюветы 2 мм

от 8 до 410

Пределы допускаемой приведенной погрешности, %

±2

Диапазон температуры анализируемой среды, °С

от 5 до 50

Диапазон давления анализируемой среды, МПа

от 0,05 до 1

Наименование характеристики

Значение

Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм³:

- датчик CUS52D

от 0 до 0,6

- датчики CUS51D, CUS50D

от 0 до 4

Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, %

±8

в диапазоне от 0 до 0,6 г/дм³

Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %:

-датчики CUS51D, CUS50D

±8

в диапазоне от 0,6 до 4 г/дм³

Наименование характеристики

Значение

Диапазон показаний мутности, ЕМФ:

- датчик CUS51D

от 0 до 10000

Диапазон измерений мутности, ЕМФ:

- датчики CUS51D, CUS52D, CUS50D

от 0 до 4000

Пределы допускаемой приведенной погрешности, %: - датчики CUS51D, CUS52D, CUS50D

±4

в диапазоне от 0 до 10 ЕМФ

Пределы допускаемой относительной погрешности, %: - датчик CUS51D, CUS52D, CUS50D

±4

в диапазоне св.10 до 4000 ЕМФ

Диапазон температуры анализируемой среды, °С: - датчик CUS52D, CUS50D

от -20 до +85

- датчик CUS51D

от -5 до +80

Диапазон давления анализируемой среды, МПа:

- датчики CUS52D, CUS51D, CUS50D

от 0,05 до 1

Наименование характеристики

Значение

Диапазон измерений массовой концентрации аммония в пересчете на азот (NH4-N), мг/дм3:

от 0,1 до 1000

Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3:

от 0,1 до 1000

Диапазон измерений массовой концентрации ионов калия (K⁺), мг/дм3:

от 1 до 1000

Диапазон измерений массовой концентрации хлорид-ионов (Cl^-), мг/дм3:

от 1 до 1000

Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации ионов калия (K⁺) и хлорид-ионов (Cl-), %

± 5

в диапазоне от 1 до 4 мг/дм³ включ.

Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации аммония (NH4-N) и нитратов (NO3-N), %

± 5

в диапазоне от 0,1 до 4 мг/дм³ включ.

Пределы допускаемой относительной погрешности измерений массовой концентрации ионов калия (K⁺), хлорид-ионов (Cl-), аммония (NH4-N) и нитратов (NO3-N), %

± 5

в диапазоне

св. 1 до 1000 мг/дм³

Диапазон температуры анализируемой среды, °C

от +2 до +40

Диапазон давления анализируемой среды, МПа

0,1

Наименование характеристики

Значение

Диапазоны измерений массовой концентрации свободного хлора, мг/дм³:

-датчик CCS142D-G

от 0,01 до 5

Наименование характеристики

Значение

-датчик CCS142D-A

от 0,05 до 20

- датчик CCS51-AD

от 0 до 5

- датчик CCS51-BF

от 0 до 20

- датчик CCS51-CJ

от 0 до 200

Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, %

-датчик CCS142D-A

±10

в диапазоне от 0,02 до 0,2 мг/дм³

-датчик CCS142D-G

±10

в диапазоне от 0,05 до 0,5 мг/дм³

- датчик CCS51D

±10

в диапазоне от 0 до 0,2 мг/дм³

Пределы допускаемой относительной погрешности измерений содержания свободного хлора, %

-датчик CCS142D-A

±10

в диапазоне

св. 0,2 до 5 мг/дм³ включ.

-датчик CCS142D-G

±10

в диапазоне

св. 0,5 до 5 мг/дм³ включ.

±5

в диапазоне

св. 5 до 20 мг/дм³ включ.

- датчик CCS51-AD

±10

в диапазоне

св. 0,2 до 5 мг/дм³ включ.

- датчик CCS51-BF

±5

в диапазоне

св. 5 до 20 мг/дм³ включ.

- датчик CCS51-CJ

±5

в диапазоне

св. 5 до 200 мг/дм³ включ.

Диапазон компенсации температуры анализируемой среды, °C: -датчик CCS142D-G

от +2 до +45

-датчик CCS142D-A

от +2 до +45

- датчик CCS51D

от 0 до +55

Максимально допустимое давление анализируемой среды, МПа

0,1

Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм³:

от 0,1 до 10

Диапазон температуры анализируемой среды, C

от +5 до +45

Максимально допустимое давление, МПа

0,1

Диапазоны показаний массовой концентрации диоксида хлора, мг/дм³:

- датчик CCS50D-AD

от 0 до 5

- датчик CCS50D-BF

от 0 до 20

- датчик CCS50D-CJ

от 0 до 200

Диапазон температуры анализируемой среды, °С

от 0 до +55

Максимально допустимое давление, МПа

0,1

Наименование характеристики

Значение

Напряжение электрического питания:

- напряжение переменного тока, В

220^

- напряжение постоянного тока, В

24

- частота переменного тока, Гц

50 ± 1

Условия эксплуатации:

- температура окружающей среды, °C

от -20 до +55

- относительная влажность (без конденсации), %

от 10 до 95

- атмосферное давление, МПа

от 0,05 до 0,1

Габаритные размеры, мм, не более:

- анализатор жидкости Liquiline СМ44х

237x194x176

- анализатор жидкости Liquiline CM44хR

220x114x100

- анализатор жидкости Liquiline CM14

96x48x152

Масса, кг, не более

3

Средний срок службы, лет

15

Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от комплектации анализаторов жидкости.
