№33 от 20.01.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 134084
О внесении изменений в описание типа СИ
О переоформлении свидетельства об утверждении типа СИ
Анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline СМ14
Приказы по основной деятельности по агентству Вн. Приказ № 33 от 20.01.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ___
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
(Госстандарт)
ПРИКАЗ20 января 2020 г. № 33
Москва
О переоформлении свидетельства об утверяедении типа средства измерений № 54218 «Анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline СМ14» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением ООО «Эндресс+Хаузер» от 24.12.2019 г. № 290520/9 и № 1-1-467 приказываю:
-
1. Внести изменения в описание типа на анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline СМ14, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 56588-14, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Установить методику поверки по документу МП 56588-14 «Анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline СМ14. Методика поверки» с Изменением № 1, утвержденному ФГУП «ВНИИМС» 29 апреля 2019 г., и распространить действие документа на анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline CM 14, находящиеся в эксплуатации.
-
3. Переоформить свидетельство об утверждении типа № 54218
«Анализаторы жидкости Liquiline СМ44х, Liquiline CM44xR, Liquiline СМ14», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 56588-14, в связи с внесением изменений в методику поверки.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
Сертификат: O0E1O36E1BO7EOFB8OEA1189OOBCB6DO90 Кому выдан: Голубев Сергей Сергеевич Действителен: с 06.11.2019 до 06.11.2020
Приложение к приказу Федерального агентства по техническому регулированию и метрологии
от «20» января 2020 г. № 33
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14
Назначение средства измеренийАнализаторы жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14 предназначены для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости, свободного хлора, химического потребления кислорода (ХПК), общего органического углерода (ООУ), мутности, содержания взвешенных веществ, нитратов, аммония, хлоридов, калия в водных растворах и установления показаний содержания диоксида хлора и общего хлора.
Описание средства измеренийАнализаторы жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14 (далее - анализаторы) конструктивно состоят из первичного измерительного преобразователя (датчика) и электронного блока (вторичного измерительного преобразователя Liquiline). Электронные блоки комплектуют различными типами датчиков в зависимости от определяемого компонента.
Для измерений рН применяют датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерений рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующую величину рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS92D, CPS92E, CPF82D, CPF82E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E используются для измерений окислительно-восстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерений ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют датчиками COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E, которые оснащены датчиками температуры. Для определения содержания растворенного кислорода в воде используется амперометрический или оптический принципы измерений. Амперометрический принцип измерений основан на изменении электрохимического потенциала в результате течения окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану кислорода. Оптический принцип измерений основан на принципе флуоресценции, возникающей при взаимодействии чувствительных к кислороду маркеров в колпачке датчика под действием на них света.
Датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E применяют для измерений удельной электрической проводимости. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Концентрацию свободного хлора измеряют с помощью датчиков CCS51D, CCS142D, общего хлора - CCS120D, диоксида хлора - CCS50D. Для определения содержания общего, свободного, диоксида хлора используется амперометрический принцип измерений, основанный на изменении электрохимического потенциала в результате течения окислительновосстановительной реакции под действием проникающего через полупроницаемую мембрану хлора.
Массовую концентрацию нитратов, общего органического углерода (ООУ), химического потребления кислорода (ХПК) в питьевой, технологической и сточной воде измеряют фотометрическим датчиком CAS51D. Массовую концентрацию нитратов измеряют в диапазоне длин волн от 190 до 230 нм. Измерение ХПК или ООУ производят на длине волны 254 нм.
Для измерений массовой концентрации взвешенных веществ и мутности используются оптические датчики CUS51D, CUS52D, CUS50D.
Для измерений концентрации аммония, нитратов, калия или хлоридов используется ион-селективный датчик CAS40D, основанный на амперометрическом принципе. Основан на изменении электрохимического потенциала в результате течения окислительновосстановительной реакции под действием проникающего через полупроницаемую мембрану измеряемого компонента.
Все датчики подключаются ко вторичному преобразователю по технологии Memosens, Технология Memosens позволяет преобразовывать аналоговый сигнал в цифровой сигнал непосредственно в датчике, сохраняя данные о калибровке и режимных параметрах процесса. Анализатор одновременно может измерять один (CM14), два (CM442/CM442R), четыре (CM444/CM444R) или восемь (CM448/CM448R) заявленных параметров.
У анализаторов Liquiline СМ44х и Liquiline CM14 результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации. Результаты измерений анализаторов Liquiline CM44xR в виде аналоговых или цифровых сигналов передаются напрямую в персональный компьютер, контроллер, устройство индикации, регистрации и могут быть отображены на дисплее при его наличии.
Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Анализаторы могут быть укомплектованы системами автоматической промывки CHEMOCLEAN (состоящей из компонентов CPR3, 30, 31, 40, CYR10, CYC25, набор которых определяется условиями эксплуатации), AirClean, системами автоматического пробоотбора Liquistation CSF33, CSF48 и Liquiport CSP44.
Для настройки и диагностики анализатора могут быть использованы генераторы тестового сигнала MEMOCHECK (CYP01D, CYP02D, CYP03D) или специальное устройство диагностики/калибровки датчиков в лаборатории Memobase Plus CYZ71D.
Для анализаторов Liquiline СМ44х возможно настенное и щитовое крепление, анализаторы Liquiline CM44xR монтируются на DIN-рейку, анализаторы Liquiline CM14 имеют щитовое исполнение. Корпус вторичного преобразователя изготовлен из пластика. Анализаторы могут быть размещены па пластиковых или металлических панелях с проточными арматурами, отсечными вентилями, устройствами снижения температур и давления и электромагнитными клапанами.
Модификации анализаторов приведены в таблице 2 и различаются определяемыми компонентами и метрологическими характеристиками.
Общий вид анализаторов жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14 и датчиков представлен на рисунках 1, 2.
Пломбирование анализаторов жидкости Liquiline CM44х, Liquiline CM44xR и Liquiline CM14 не предусмотрено.
а) вторичный измерительный преоб- б) вторичный измерительный в) вторичный измери-разователь Liquiline CM44x преобразователь тельный преобразова-
Liquiline CM44xR тель Liquiline CM14
а)

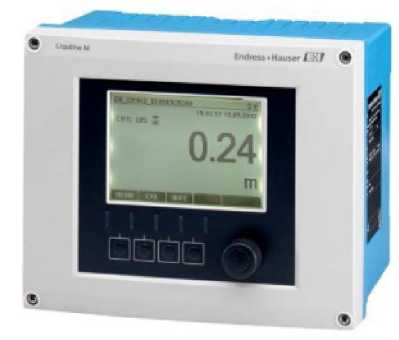

Рисунок 1 - Общий вид анализаторов жидкости
б)
в) г)
д)
I
ж)

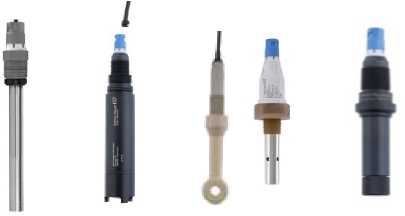

Рисунок 2 - Первичные измерительные преобразователи (датчики): а) датчики для измерения рН/ОВП; б) датчики для измерения содержания кислорода; в) датчики для измерения удельной электрической проводимости; г) датчики для измерения хлора; д) датчики для измерения концентрации нитратов, ХПК или ООУ; е) датчики для измерения концентрации взвешенных веществ (мутности); ж) датчик для измерения концентрации аммония и нитратов с компенсацией по калию или хлору
Программное обеспечениеАнализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Наименование ПО имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware обозначается 01;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность преобразователя (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (например, для усовершенствования или устранения неточностей (bugs tracing)) - не влияет на функциональность и метрологические характеристики анализатора.
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Liquiline Software | |
|
Идентификационное наименование ПО |
device 01-06-00.img |
|
Номер версии (идентификационный номер ПО) |
не ниже 01.06.00 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Таблица 2 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liquiline CM44xR с датчиками CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CP^
|
Наименование характеристики |
Значение |
|
Диапазон измерений pH |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений, рН |
±0,05 |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS471D, CPS441D, CPS16D, CPS16E, CPS76D, CPS76E, CPS841D, CPS47D, CPS47E, CPS77D, CPS77E, CPS871D |
от -15 до +135 |
|
- датчики CPS491D, CPS891D, CPS97D, CPS97E |
от -15 до +110 |
|
- датчики CPS341D, CPS34E, CPS171D, CPS61E, CPS71D, CPS71E |
от 0 до +140 |
|
- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E |
от 0 до +110 |
|
- датчики CPS31D, CPS31E |
от 0 до +80 |
|
Максимальное давление анализируемой среды, МПа: - датчики CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
|
- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
|
- датчики CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E CPS41D, CPS41E |
1,1 |
|
- датчики CPS441D, CPS471D, CPS491D, CPS841D, CPS871D, CPS891D, CPS71D, CPS71E, CPF81D, CPF81E |
1,0 |
|
- датчики CPS171D, CPS61E |
0,7 |
|
- датчики CPS341D, CPS34E |
0,6 |
|
- датчики CPS31D, CPS31E |
0,4 |
Таблица 3 - Метрологические характеристики анализаторов жидкости Liquiline CM14 с датчиками CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS91D,
CPS91E, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS171D, CPS61E
|
Наименование характеристики |
Значение |
|
Диапазон измерений рН: | |
|
- датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, | |
|
CPS41E, CPS71D, CPS71E, CPS91D, CPS91E, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS171D, CPS61E |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности, рН |
±0,05 |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS11D, CPS11E, CPS41D, CPS41E, CPS16D, CPS16E, CPS76D, CPS76E |
от -15 до +135 |
|
- датчики CPS171D, CPS61E, CPS71D, CPS71E |
от 0 до +140 |
|
- датчик CPS91D, CPS91E, CPS96D, CPS96E, CPF81D, CPF81E |
от 0 до +110 |
|
- датчики CPS31D, CPS31E |
от 0 до +80 |
|
Максимальное давление анализируемой среды, МПа: | |
|
- датчики CPS11D, CPS11E, CPS16D, CPS16E |
1,6 |
|
- датчики CPS91D, CPS91E, CPS96D, CPS96E, CPS76D, CPS76E |
1,3 |
|
- датчики CPS41D, CPS41E |
1,1 |
|
- датчики CPS41D, CPS41E, CPS71D, CPS71E, CPF81D, CPF81E |
1,0 |
|
- датчики CPS171D, CPS61E |
0,7 |
|
- датчики CPS31D, CPS31E |
0,4 |
Таблица 4 - Метрологические характеристики анализаторов жидкости Liquiline СМ44х, Liqui-line CM44xR и Liquiline CM14 с датчиками CPS12D, CPS12E, CPS42D, CPS42E, CPS72D,
CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E
|
Наименование характеристики |
Значение |
|
Диапазоны измерений окислительно-восстановительного потенциала (ОВП), мВ CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPF82D, CPF82E, CPS92D, CPS92E, CPS16D, CPS16E CPS76D, CPS76E, CPS96D, CPS96E |
от -1500 до +1500 |
|
Пределы допускаемой абсолютной погрешности ОВП, мВ |
±5 |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчики CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E |
от -15 до +135 |
|
- датчики CPF82D, CPF82E, CPS92D, CPS92E |
от 0 до +110 |
|
Максимальное давление анализируемой среды, МПа:
|
1,6 |
|
CPS96E |
1,3 |
|
- датчики CPS72D, CPS72E, CPF82D, CPF82E |
1,0 |
|
- датчики CPS42D, CPS42E |
1 |
|
- датчики CPS12D, CPS12E |
0,6 |
Таблица 5 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR с датчиками COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 |
|
- датчики COS51D, COS51E |
от 0,01 до 100 |
|
- датчики COS81D, COS81E |
от 0,004 до 30 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
|
- датчики COS51D, COS51E |
от 0,01 до 20 |
|
- датчики COS23D, COS61D, COS61E |
от 0,01 до 20 |
|
- датчики COS81D, COS81E |
от 0,01 до 20 |
|
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
|
Пределы допускаемой относительной погрешности, %: - датчик COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D |
от -5 до +135 |
|
- датчики COS51D, COS51E, COS61D, COS61E |
от -5 до +50 |
|
- датчики COS81D, COS81E |
от -10 до +80 |
|
Максимальное давление анализируемой среды, МПа: - датчики COS22D, COS22E, COS23D |
1,2 |
|
- датчики COS51D, COS51E, COS61D, COS61E |
1,0 |
|
- датчики COS81D, COS81E |
1,3 |
Таблица 6 - Метрологические характеристики анализаторов жидкости Liquiline CM14 с датчиками COS22D, COS22E, COS23D, COS51D, COS51E
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,001 до 2 от 0,01 до 20 |
|
- датчики COS51D, COS51E |
от 0,01 до 100 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3: - датчики COS22D, COS22E |
от 0,01 до 2 от 0,01 до 20 |
|
- датчики COS51D, COS51E |
от 0,01 до 20 |
|
- датчик COS23D |
от 0,01 до 20 |
|
Пределы допускаемой приведенной погрешности, %: - датчики COS22D, COS22E, COS23D, COS51D, COS51E |
±3 в диапазоне измерений от 0,01 до 2 мг/дм3 |
|
Пределы допускаемой относительной погрешности, %: - датчик COS22D, COS22E, COS23D, COS51D, COS51E |
±3 в диапазоне измерений от 2 до 20 мг/дм3 |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчики COS22D, COS22E, COS23D |
от -5 до +135 |
|
- датчики COS51D, COS51E |
от -5 до +50 |
|
Максимальное давление анализируемой среды, МПа - датчики COS22D, COS22E, COS23D |
1,2 |
|
- датчики COS51D, COS51E |
1,0 |
Таблица 7 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR и Liquiline CM14 с датчиками CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E
|
Наименование характеристики |
Значение |
|
Диапазоны измерений удельной электрической проводимости (УЭП) См/м: - датчик CLS15D, CLS15E |
от 4-10-6 до 2-10-3 от 1-10-5 до 2-10-2 |
|
- датчик CLS16D, CLS16E |
от 4-10-6 до 5-10-2 |
|
- датчик CLS21D, CLS21E |
от 1-10-3 до 2 |
|
- датчик CLS50D, CLS50E, CLS54D, CLS54E |
от 2-10-4 до 200 |
|
- датчик CLS82D, CLS82E |
от 1-10-4 до 50 |
|
Пределы допускаемой приведенной погрешности, %: - датчики CLS15D, CLS15E, CLS16D, CLS16E |
±3 в диапазоне от 4-10-6 до 1 • 10-4 См/м |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности, %: | |
|
- датчики CLS15D, CLS15E |
±3 в диапазонах (св.1 10-4 до 2-10-2) См/м (св.1 10-4 до 240-3) См/м |
|
- датчики CLS16D, CLS16E |
±3 в диапазонах от Ь10-4 до 540-2 См/м |
|
- датчики CLS21D, CLS21E |
±3 в диапазоне от 140-3 до 2 См/м |
|
- датчики CLS50D, CLS50E, CLS54D, CLS54E |
±3 в диапазоне от 240-4 до 200 См/м |
|
- датчики CLS82D, CLS82E |
± 3 в диапазоне от 140-4 до 50 См/м |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчик CLS15D, CLS15E |
от -20 до +140 |
|
- датчик CLS16D, CLS16E |
от -5 до +150 |
|
- датчик CLS21D, CLS21E |
от -20 до +135 |
|
- датчик CLS50D, CLS50E |
от -20 до +180 |
|
- датчик CLS54D, CLS54E |
от -10 до +150 |
|
- датчик CLS82D, CLS82E |
от -5 до +120 |
|
Максимальное давление анализируемой среды, МПа: - датчики CLS15D, CLS15E, CLS16D, CLS16E, CLS54D, CLS54E |
1,2 |
|
- датчик CLS21D, CLS21E, CLS82D, CLS82E |
1,6 |
|
- датчик CLS21D CLS82D, CLS82E |
1,7 |
|
- датчик CLS50D, CLS50E |
2,0 |
Таблица 8 - Метрологические характеристики анализаторов жидкости Liquiline CM44x, Liqui-line CM44xR с датчиком CAS51D
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3: - датчик CAS51D-A2, размер кюветы 2 мм |
от 0,1 до 50 |
|
- датчик CAS51D-A1, размер кюветы 8 мм |
от 0,01 до 20 |
|
Пределы допускаемой погрешности: абсолютной, мг/дм3: - датчик CAS51D-A2 |
±0,2 в диапазоне от 0,1 до 10,0 мг/дм3 |
|
- датчик CAS51D-A1 |
±0,04 в диапазоне от 0,01 до 2,00 мг/дм3 |
|
Наименование характеристики |
Значение |
|
приведенной, %: - датчик CAS51D-A2 |
±2 в диапазоне св.10 до 50 мг/дм3 |
|
- датчик CAS51D-A1 |
±2 в диапазоне св.2,0 до 20,0 мг/дм3 |
|
Диапазон показаний химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,15 до 1,5 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,75 до 7,5 |
|
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 2,5 до 20 |
|
Диапазон измерений химического потребления кислорода, мгО2/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 1,5 до 75 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 7,5 до 370 |
|
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 20 до 1000 |
|
Пределы допускаемой приведенной погрешности, % |
±2 |
|
Диапазон показаний массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,06 до 0,6 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 0,3 до 3 |
|
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 0,9 до 8 |
|
Диапазон измерений массовой концентрации общего органического углерода, мг/дм3: - датчик CAS51D-**C1, размер кюветы 40 мм |
от 0,6 до 30 |
|
- датчик CAS51D-**C2, размер кюветы 8 мм |
от 3 до 150 |
|
- датчик CAS51D-**C3, размер кюветы 2 мм |
от 8 до 410 |
|
Пределы допускаемой приведенной погрешности, % |
±2 |
|
Диапазон температуры анализируемой среды, °С |
от 5 до 50 |
|
Диапазон давления анализируемой среды, МПа |
от 0,05 до 1 |
Таблица 9 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liqui-line CM44xR с датчиками CUS52D, CUS51D, CUS50D
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации взвешенных веществ (по каолину), г/дм3: - датчик CUS52D |
от 0 до 0,6 |
|
- датчики CUS51D, CUS50D |
от 0 до 4 |
|
Пределы допускаемой приведенной погрешности измерений массовой концентрации взвешенных веществ, % |
±8 в диапазоне от 0 до 0,6 г/дм3 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ по каолину, %: -датчики CUS51D, CUS50D |
±8 в диапазоне от 0,6 до 4 г/дм3 |
|
Наименование характеристики |
Значение |
|
Диапазон показаний мутности, ЕМФ: - датчик CUS51D |
от 0 до 10000 |
|
Диапазон измерений мутности, ЕМФ: - датчики CUS51D, CUS52D, CUS50D |
от 0 до 4000 |
|
Пределы допускаемой приведенной погрешности, %: - датчики CUS51D, CUS52D, CUS50D |
±4 в диапазоне от 0 до 10 ЕМФ |
|
Пределы допускаемой относительной погрешности, %: - датчик CUS51D, CUS52D, CUS50D |
±4 в диапазоне св.10 до 4000 ЕМФ |
|
Диапазон температуры анализируемой среды, °С: - датчик CUS52D, CUS50D |
от -20 до +85 |
|
- датчик CUS51D |
от -5 до +80 |
|
Диапазон давления анализируемой среды, МПа: - датчики CUS52D, CUS51D, CUS50D |
от 0,05 до 1 |
Таблица 10 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liqui-line CM44xR с датчиком CAS40D
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации аммония в пересчете на азот (NH4-N), мг/дм3 |
от 0,1 до 1000 |
|
Диапазон измерений массовой концентрации нитратов в пересчете на азот (NO3-N), мг/дм3 |
от 0,1 до 1000 |
|
Диапазон измерений массовой концентрации ионов калия (K+), мг/дм3 |
от 1 до 1000 |
|
Диапазон измерений массовой концентрации хлорид-ионов (Cl-), мг/дм3 |
от 1 до 1000 |
|
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации ионов калия (K+) и хлорид-ионов (Cl-), % |
±5 в диапазоне от 1 до 4 мг/дм3 включ. |
|
Пределы допускаемой приведенной к верхнему значению поддиапазона измерений погрешности измерений массовой концентрации аммония (NH4-N) и нитратов (NO3-N), % |
±5 в диапазоне от 0,1 до 4 мг/дм3 включ. |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов калия (K+), хлорид-ионов (Cl-), аммония (NH4-N) и нитратов (NO3-N), % |
±5 в диапазоне св. 1 до 1000 мг/дм3 |
|
Диапазон температуры анализируемой среды, °C |
от +2 до +40 |
|
Диапазон давления анализируемой среды, МПа |
0,1 |
Таблица 11 - Метрологические характеристики анализаторов жидкости Liquiline CM44x и Liqui-line CM44xR с датчиками CCS51D, CCS142D, CCS120D, CCS50D.
|
Наименование характеристики |
Значение |
|
Диапазоны измерений массовой концентрации свободного хлора, мг/дм3: - датчик CCS142D-G |
от 0,01 до 5 |
|
- датчик CCS142D-A |
от 0,05 до 20 |
|
- датчик CCS51D-AD |
от 0 до 5 |
|
- датчик CCS51D-BF |
от 0 до 20 |
|
- датчик CCS51D-CJ |
от 0 до 200 |
|
Пределы допускаемой приведенной погрешности измерений содержания свободного хлора, % -датчик CCS142D^ |
±10 в диапазоне от 0,02 до 0,2 мг/дм3 |
|
- датчик CCS142D-G |
±10 в диапазоне от 0,05 до 0,5 мг/дм3 |
|
- датчик CCS51D |
±10 в диапазоне от 0 до 0,2 мг/дм3 |
|
Пределы допускаемой относительной погрешности измерений содержания свободного хлора, % | |
|
- датчик CCS'1420-А |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
|
- датчик CCS142D-G |
±10 в диапазоне св. 0,5 до 5 мг/дм3 включ. ±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
|
- датчик CCS51D-AD |
±10 в диапазоне св. 0,2 до 5 мг/дм3 включ. |
|
- датчик CCS51D-BF |
±5 в диапазоне св. 5 до 20 мг/дм3 включ. |
|
- датчик CCS51D-CJ |
±5 в диапазоне св. 5 до 200 мг/дм3 включ. |
|
Диапазон компенсации температуры анализируемой среды, °С: - датчик CCS142D-G |
от +2 до +45 |
|
- датчик CCS142D-A |
от +2 до +45 |
|
- датчик CCS51D |
от 0 до +55 |
|
Максимально допустимое давление анализируемой среды, МПа |
0,1 |
|
Диапазоны показаний массовой концентрации общего хлора с датчиком CCS120D, мг/дм3 |
от 0,1 до 10 |
|
Диапазон температуры анализируемой среды, °С |
от +5 до +45 |
|
Максимально допустимое давление, МПа |
0,1 |
|
Диапазоны показаний массовой концентрации диоксида хлора, мг/дм3: - датчик CCS50D-AD |
от 0 до 5 |
|
- датчик CCS50D-BF |
от 0 до 20 |
|
- датчик CCS50D-CJ |
от 0 до 200 |
|
Диапазон температуры анализируемой среды, °С |
от 0 до +55 |
|
Максимально допустимое давление, МПа |
0,1 |
Таблица 12 - Основные технические характеристики анализаторов жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14
|
Наименование характеристики |
Значение |
|
Напряжение электрического питания: |
220(-15) |
|
- напряжение переменного тока, В | |
|
- напряжение постоянного тока, В |
24 |
|
- частота переменного тока, Гц |
50+1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -20 до +55 |
|
- относительная влажность (без конденсации), % |
от 10 до 95 |
|
- атмосферное давление, МПа |
от 0,05 до 0,1 |
|
Габаритные размеры, мм, не более: | |
|
- анализатор жидкости Liquiline CM44x |
237x194x176 |
|
- анализатор жидкости Liquiline CM44xR |
220x114x100 |
|
- анализатор жидкости Liquiline CM14 |
96x48x152 |
|
Масса, кг, не более |
3 |
|
Средний срок службы, лет |
15 |
|
Примечание - Потребляемая мощность, габаритные размеры и масса в зависимости от | |
|
комплектации анализаторов жидкости. | |
наносится на корпус анализатора заводским способом и на титульные листы эксплуатационной документации типографским способом.
Комплектность средства измеренийТаблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14 |
- |
1 шт. |
|
Датчики CPS11D, CPS11E, CPS31D, CPS31E, CPS41D, CPS41E, CPS71D, CPS71E, CPS341D, CPS34E, CPS471D, CPS441D, CPS91D, CPS91E, CPS491D, CPF81D, CPF81E, CPS16D, CPS16E, CPS76D, CPS76E, CPS96D, CPS96E, CPS841D, CPS871D, CPS891D, CPS171D, CPS61E, CPS47D, CPS47E, CPS77D, CPS77E, CPS97D, CPS97E, CPS12D, CPS12E, CPS42D, CPS42E, CPS72D, CPS72E, CPS92D, CPS92E, CPF82D, CPF82E, COS22D, COS22E, COS23D, COS51D, COS51E, COS61D, COS61E, COS81D, COS81E, CLS15D, CLS15E, CLS16D, CLS16E, CLS21D, CLS21E, CLS50D, CLS50E, CLS54D, CLS54E, CLS82D, CLS82E, CCS51D, CCS142D, CCS120D, CCS50D, CAS51D, CUS51D, CUS52D, CUS50D, CAS40D. |
- |
по заказу |
Продолжение таблицы 13
|
Наименование |
Обозначение |
Количество |
|
Защитная арматура датчиков CCA250, CCA151, CPA111, CPA 140, CPA240, CPA250, CPA320, CPA441, CPA442, CPA842, CPA450, CPA451, CPA465, CPA471, CPA472, CPA472D, CPA473, CPA474, CPA475, CPA477, CPA510, CPA530, CPA601, CPA640, CPA871, CPA872, CPA875, CLA111, CLA140, COA110, COA250, COA260, COA451, CUA120, CUA250, CUA451, CYA251, CYA611, CYH101, CYY101, CYY102, CYY105, CYY106, CYA112, CYH112 и монтажные принадлежности к ним |
- |
по заказу |
|
Модули для подключения датчиков и модули выходных сигналов AOR (71111053), 2R (71125375), 4R (71125376), 2AO (71135632), 4AO (71135633), 2DS (71135631), 2AI (71135639), DIO (71135638), 485 (71135634, 71140888, 71140889, 71140890) |
- |
по заказу |
|
Электронные модули питания и обновления 71135644, 71211434 |
- |
по заказу |
|
Кабельные вводы и электрические коннекторы 71101768, 71101770, 71101771, 71104942, 51517507, 71107456, 71140892, 71140893, 71092051 |
- |
по заказу |
|
Монтажные панели для анализаторов 71181042, 71180463, 71180999, 71180913, 71183415, 71181050, 71180867, 71209858, 71180833, 71180642,71180749,71180918,71180473, 71181056, 71180930, 71181041, 71179571, 71180979, 71180438, 71181042, 71180922, 71180887, 71180819, 71179559, 71181048, 71178418, 71180390, 71180672, 71185272, 71180385, 71185,814,71180583, 71180772, 71180889 |
- |
по заказу |
|
Устройства подготовки пробы 71181119, 71180834, 71178791, 71180881, 71180908, 71180341 |
- |
по заказу |
|
Измерительные кабели CYK10, CYK11, CYK12, CYK20, CYK71, CYK81 c коммутационными коробками 50003993, 50005276, 51518610, 51518609, 50001054, 51500832, 51503632, 50003991, 50003987, 50005181, 71130361, 71145499, 71145498 |
- |
по заказу |
|
Буферные калибровочные и рабочие растворы CPY3, CPY4, CPY20, CLY11, электролит для COS22D, CCY,COY, CAY40 |
- |
по заказу |
|
Системы промывки датчиков CHEMOCLEAN (с компонентами CPR3, 30, 31, 40, CYR10,10Z), AirClean (51504764), Clenfit Control CYC25 |
- |
по заказу |
|
Система автоматического пробоотбора Liquistation CSF48, CSF33, Liquiport CSP44 со специальной арматурой CSA420 |
- |
по заказу |
|
Сменные модули, запасные части, расходные материалы и растворы (согласно техническому описанию и руководству по эксплуатации) |
- |
по заказу |
Продолжение таблицы 13
|
Наименование |
Обозначение |
Количество |
|
Генераторы тестового сигнала MEMOCHECK CYP01D, CYP02D, CYP03D |
- |
по заказу |
|
Устройство для калибровки датчиков в лаборатории Memobase Plus CYZ71D, CLY421 |
- |
по заказу |
|
Карта памяти - формат SD (71127100) |
- |
по заказу |
|
Другие комплектующие, рекомендованные руководством по эксплуатации и техническим описанием |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 56588-14 с Изменением № 1 |
1 экз. |
осуществляется по документу МП 56588-14 «Анализаторы жидкости Liquiline CM44x, Liquiline CM44xR, Liquiline CM14. Методика поверки» с Изменением № 1, утвержденному
ФГУП «ВНИИМС» 29.04.2019 г.
Основные средства поверки:
-
- буферные растворы II-ого разряда по ГОСТ 8.120-2014;
-
- буферные растворы - рабочие эталоны 2-го разряда по ГОСТ 8.639-2014: 298,0 мВ, 605 мВ, приготавливаемые из стандарт-титров СТ-ОВП-01 (рег. № 61364-15);
-
- эталонные растворы удельной электрической проводимости 2-ого разряда по ГОСТ Р 8.722-2010, с относительной погрешностью не более ±1 %;
-
- ГСО состава калия фталевокислого кислого (гидрофталата калия) № 2216-81;
-
- ГСО № 7271-96 мутности (формазиновая суспензия), значение мутности от 3800 до 4200 ЕМФ, границы относительной погрешности ±2 % (Р=0,95);
-
- ГСО № 6541-92 массовой доли нерастворимых веществ каолина в твердой
основе МНВ-20, аттестованное значение от 3,4 до 4,5 %, границы относительной погрешности ±4 % (Р=0,95);
-
- ГСО № 6696-93 состава водного раствора нитрат-ионов с содержанием NO3- 1 мг/см3;
-
- ГСО № 7259-96 состава ионов аммония;
-
- ГСО № 7473-98 состава ионов калия;
-
- ГСО № 10253-2013 состава газовых смесей кислород-азот;
-
- гипохлорит натрия, квалификации «х.ч.», ГОСТ 11086-76;
-
- гидроокись натрия, квалификации «х.ч.», по ГОСТ 4328-77;
-
- вода для лабораторного анализа (бидистиллированная или деионизованная), ГОСТ 4517-2016;
-
- лимонная кислота, массовая доля основного вещества 99,8%, квалификации «ч.д.а.» по ГОСТ 3652-69.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт (первичная) или на свидетельство о поверке (периодическая).
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости Liquiline CM44x, Liquiline CM44xR и Liquiline CM14ГОСТ 22729-84 Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерения рН
ГОСТ 8.457-2000 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей
Техническая документация фирмы-изготовителя «Endress+Hauser Conducta GmbH+Co.KG», Германия
ИзготовительФирма «Endress+Hauser Conducta GmbH + Co.KG», Германия
Адрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24
Телефон: +49 7156 20 90, факс: +49 7156 281 58
Web-сайт: www.conducta.endress.com
ЗаявительОбщество с ограниченной ответственностью «Эндресс+Хаузер»
(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1 Телефон: +7 (495) 783-28-50, факс: +7 (495) 783-28-55 E-mail: info.ru.sc@endress.com
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии А. В. Кулешов
М.п.
«20» января 2020 г.
