Принцип действия датчиков давления серий DMP, DMD, XMD, DS, DMK, x|act, DM, Baroli, DPS, XMP, HU, 17.600G, 17.609G, 18.600G, 18.601G, 18.605G, 26.600G, 30.600G основан на преобразовании первичным преобразователем измеряемого давления в электрический сигнал низкого уровня с последующим преобразованием его в унифицированный выходной сигнал и (или) в цифровой код. Для снижения влияния температуры измеряемой и окружающей среды в некоторых моделях (DMP 331i, DMP 331Pi, DMP 333i, x|act i, XMP i), реализована линеаризация выходного сигнала первичного преобразователя давления и активная термокомпенсация. В зависимости от модели датчики могут иметь взрывозащищенное исполнение Ex ia или Ex d.

По дополнительному заказу некоторые модели датчиков могут быть снабжены показывающим цифровым дисплеем РА 430.

Датчики избыточного/абсолютного давления DMP, 17.600G, 17.609G, 18.600G, 18.601G, 18.605G с кремниевой мембраной имеют несколько вариантов исполнения, которые отличаются друг от друга диапазонами измерений. Исполнения DMP 331, DMP 333, DMP 334, DMP 343, DMP 304, DMP 335, DMP 339 - базовые исполнения. DMP 331P, DMP 331Pi исполнения с встроенным разделителем сред для пищевой промышленности и/или высокотемпературных сред. Исполнения DMP 331i и DMP 333i могут иметь цифровой выходной сигнал HART или Modbus; исполнение DMP 457 может использоваться на водном транспорте и шельфовых разработках. 17.600G, 17.609G, 18.600G, 18.601G, 18.605G датчики давления экономичного исполнения, которые отличаются друг от друга диапазонами измерений.

Датчики давления DMD, XMD имеют следующие варианты исполнения, которые отличаются диапазонами измерений: DMD 331, DMD 341, DMD 831 предназначены для измерений разности давлений, различаются между собой диапазонами измерений, XMD - датчик разности давлений с «интеллектуальной» электроникой и возможностью локального и удаленного конфигурирования. Вариант цифрового выходного сигнала: HART. Помимо аналогового выходного сигнала, датчик давления DMD 831 и DMD 331 (опциональное изготовление) с встроенным дисплеем может иметь до 2-х дискретных выходных сигналов (PNP) или один релейный выход. Датчики-реле избыточного/абсолютного давления DS с встроенным дисплеем имеют несколько вариантов исполнений: DS 6, DS 200, DS 202, DS 210, DS 217 - исполнения со светодиодным дисплеем, кроме DS 6, и кремниевой мембраной, различающиеся между собой диапазонами измерений, DS 201 и DS 230 исполнения со светодиодным дисплеем и керамической мембраной, различающиеся между собой диапазонами измерений, DS 200P, DS 201P, DS 400P - исполнения со светодиодным дисплеем и встроенным разделителем сред, DS 400 и DS 401 - исполнения в полевом корпусе со светодиодным дисплеем, различающиеся между собой материалом разделительной мембраны и диапазонами измерений, DM 01, DM 10, Baroli 02, Baroli 02P, Baroli 05, Baroli 05P - цифровые манометры с жидкокристаллическим дисплеем и автономным питанием. Помимо аналогового выходного сигнала, датчики-реле серии DS могут иметь до 4-х дискретных выходных сигналов (PNP) или один релейный выход.

Датчики избыточного/абсолютного давления с керамической мембраной DMK, 26.600G и 30.600G имеют несколько вариантов исполнения: DMK 331, DMK 351 - базовые исполнения, DMK 331P, DMK 351P - исполнения с встроенным разделителем сред для пищевой промышленности и/или высокотемпературных сред, DMK 456, DMK 457, DMK 458 предназначены для использования на водном транспорте и шельфовых разработках и различаются между собой диапазонами измерений, 26.600G и 30.600G датчики давления экономичного исполнения, которые отличаются друг от друга диапазонами измерений.

Датчики избыточного/абсолютного давления с HART протоколом в полевом корпусе x|act варианты исполнения x|act i и x|act ci, которые отличаются друг от друга диапазонами измерений.

Датчики избыточного/абсолютного давления DM и Baroli с встроенным дисплеем имеют следующие варианты исполнения: DM 10, Baroli 05 имеют жидкокристаллический дисплей, керамическую мембрану и автономное питание, Baroli 05P исполнение с встроенным разделителем сред; DM 01, Baroli 02 - исполнения с жидкокристаллическим дисплеем и кремниевой мембраной, отличающиеся друг от друга диапазонами измерений. Baroli 02P исполнение с встроенным разделителем сред.

Датчики избыточного/абсолютного давления, а также разности давлений DPS имеют следующие варианты исполнения: DPS 200, DPS 300 предназначаются для измерения разности давлений и имеют жидкокристаллический дисплей, DPS 200 предназначено для измерения избыточного и дифференциального давления неагрессивных газов, DPS 300 - исполнение для измерений разности избыточного и дифференциального давления. Помимо аналогового выходного сигнала, датчик DPS 300 может иметь до 2-х дискретных выходных сигналов (PNP) или до 2-х релейных выходов.

Датчики избыточного/абсолютного давления XMP представляют собой датчики в литом алюминиевом корпусе и имеют два варианта исполнения, отличающиеся диапазонами измерений: XMP i с кремниевой мембраной (коэффициент перенастройки диапазона 1:10, цифровой выходной сигнал HART, по запросу оснащается встроенным светодиодным дисплеем для работы при низких температурах окружающей среды) и XMP ci с керамической мембраной (коэффициент перенастройки диапазона: 1:5. Варианты цифрового выходного сигнала: HART.

Датчики избыточного давления HU 300 представляют собой датчики для экстремально тяжелых условий эксплуатации в прочном полевом корпусе.

Рис. 1 Общий вид датчиков давления серии

DMP

Рис. 2 Общий вид датчиков давления серии

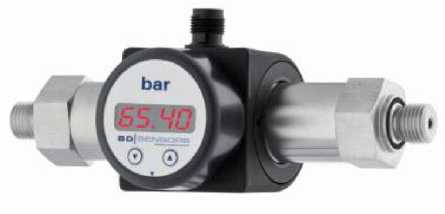

DMD

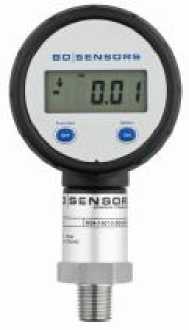

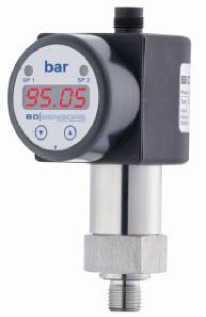

Рис. 3 Общий вид датчиков давления серии DS

Рис. 4 Общий вид датчиков давления серии DMK

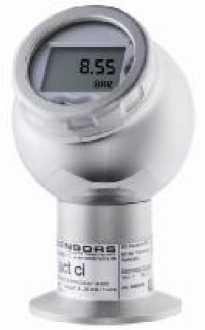

Рис. 5 Общий вид датчиков давления серии x|act

№.

Рис.7 Общий вид датчиков давления серии DPS

Рис. 8 Общий вид датчиков давления серии XMP

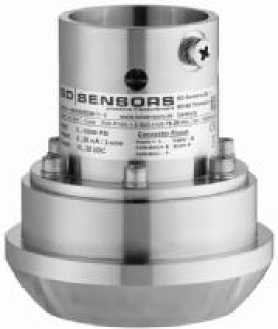

Рис. 9 Общий вид датчиков давления серии HU

Рис. 11 Общий вид датчиков давления серии 30.600G

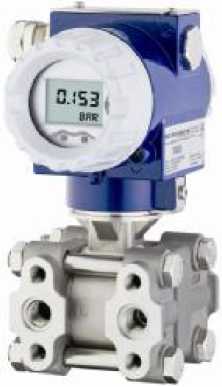

Рис. 10 Общий вид датчиков давления серии XMD

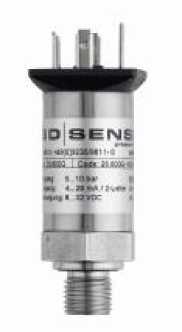

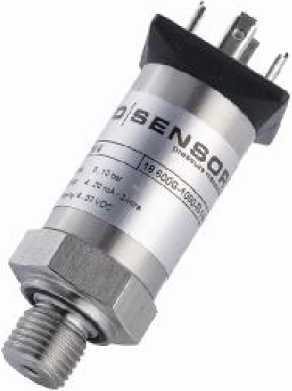

Рис. 13. Общий вид датчиков давления серии 18.600G

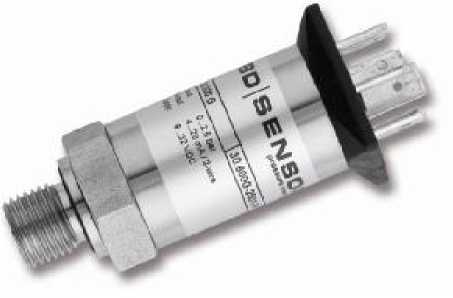

Рис. 12. Общий вид датчиков давления серии 26.600G

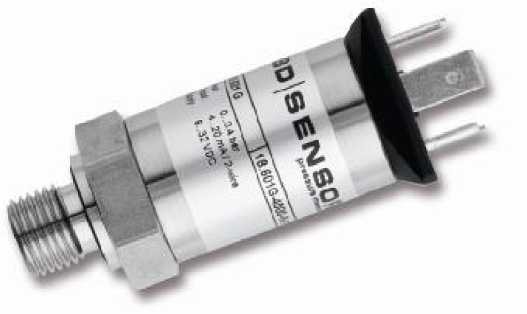

Рис. 15. Общий вид датчиков давления серии 18.605G

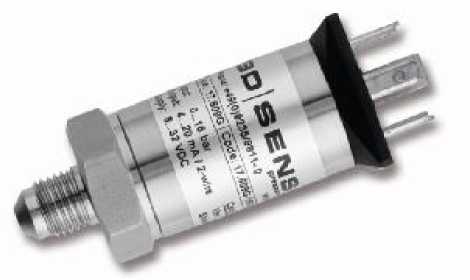

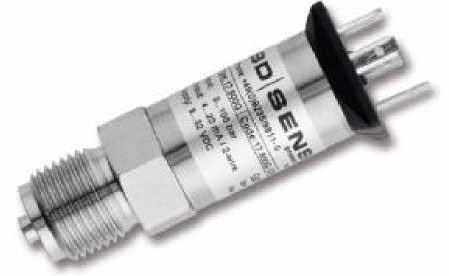

Рис. 16. Общий вид датчиков давления серии 17.600G

Рис. 17. Общий вид датчиков давления серии 17.609G

В комплект поставки входит:

• 1. Датчик давления или датчик-реле давления;

• 2. Паспорт;

• 3. Показывающий цифровой дисплей РА 430 по заказу;

• 4. Принадлежности по заказу.

Таблица 2
