Номер по Госреестру СИ: 55343-13
55343-13 Системы лазерные координатно-измерительные
(MV300)
Назначение средства измерений:
Системы лазерные координатно-измерительные серии MV300 (далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели.
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 01.08.2024
Номер записи -
ID в реестре СИ - 367908
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
серии MV300, тип MV330, Нет модификации, нет данных, Модификация MV330, ДПОП-1-500-5000, ДПОП-1-100-1000, Nikon MV330, MV350 исполнение MV351 HS, MV350, MV331, MV330, MV300. Модификация MV330, MV300,
Производитель
Изготовитель - Фирма "Nikon Metrology Europe NV"
Страна - БЕЛЬГИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 121
Выдано извещений - 2
Кол-во периодических поверок - 78
Кол-во средств измерений - 31
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1634 от 2018.08.01 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52837 "Системы лазерные координатно-измерительные серии MV300"
№681 от 2019.04.01 О продлении срока действия свидетельств об утверждении типа средств измерений
№3406 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Стратегический и инновационный менеджмент" (ТК 100)
Наличие аналогов СИ: Системы лазерные координатно-измерительные (MV300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Nikon Metrology Europe NV"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50108-12 01.06.2017 |
Машины трехкоординатные измерительные портальные, LK V-GP Фирма "Nikon Metrology Europe NV" (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
55026-13 30.09.2018 |
Машины координатные измерительные, LK V Фирма "Nikon Metrology Europe NV" (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
55343-13 01.08.2024 |
Системы лазерные координатно-измерительные, MV300 Фирма "Nikon Metrology Europe NV" (БЕЛЬГИЯ ) |
ОТ |
1 год |
|
63864-16 18.05.2021 |
Машины координатно-измерительные портативные, MCAx и MCAx+ Фирма "Nikon Metrology Europe NV" (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
|
63971-16 18.05.2021 |
Системы лазерные координатно-измерительные, iSpace Фирма "Nikon Metrology Europe NV" (БЕЛЬГИЯ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Системы лазерные координатно-измерительные (MV300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 26 | 2 | 16 | 0 | 11 | 2 | 9 | ||
| ООО "Тест-НН-сервис" (RA.RU.310629) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| МИИГАИК (1567) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 46 | 0 | 46 | 0 | 46 | 0 | 46 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 11 | 0 | 14 | 1 | 4 | 0 | 4 |
Стоимость поверки Системы лазерные координатно-измерительные (MV300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Системы MV300 оснащены:
- программным обеспечением управления механикой системы Motion Control Software (MCE), управления генераторами сигналов и первичной обработкой сигналов Metric Vision Incorporated (MVI) и Toolkit.
- программным обеспечением управления системой, сбора, обработки и хранения результатов измерений Spatial Analyzer (New River Kinematics -SA NRK)
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1 - Идентификационные данные ПО систем
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Metric Vision Incorporated (MVI) |
Spatial Analyzer (SA NRK) |
Toolkit |
|
Номер версии (идентификационный номер) ПО |
V 08.02.04 |
V 2013.08.02. |
V 6.2.0.1645. |
|
Цифровой идентификатор ПО |
E1F81DC0- |
A4709AA8 |
60F656A7 |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО Spatial Analyzer является USB-ключ. HASP (программа, направленная на борьбу с нарушением авторских прав на ПО) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что предотвращает неавторизованное использование ПО.
Защита программного обеспечения систем лазерных координатно-измерительных серии MV300 соответствует уровню «высокий» по Р-50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосят на титульные листы эксплуатационных документов типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным серии MV300
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла
Техническая документация фирмы Nikon Metrology Europe NV, Бельгия
Поверка
Поверкаосуществляется по документу МП 55343-13 «Системы лазерные координатно-измерительные серии MV300. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 мая 2013 г.
Основное средство поверки: Система лазерная измерительная XL-80 фирмы Renishaw plc, Великобритания (ГР № 35362-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Заявитель
ООО «Нева Технолоджи»ИНН 7805092920
Адрес: 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 176, лит. А
Тел.: +7 (812) 380-92-13, +7 (812) 337-51-92
Тел./факс: +7 (812) 784-15-34, +7 (812) 784-96-70
Web-сайт: www.nevatec.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Системы MV300 выпускаются двух модификаций MV330 и MV350, различающихся диапазоном измерений. Модификация MV330 имеет три исполнения MV331, MV331 HS, MV331p HS, модификация MV350 имеет одно исполнение MV351 HS, различающихся скоростью снятия точек и степенью защиты от окружающей среды.
Системы MV330 и MV350 представляют собой высокоточные лазерные измерители расстояний на базе частотно-модулированного лазерного излучателя и измерительных датчиков вертикального и горизонтального углов. Системы MV330 и MV350 состоят из измерительного блока (сенсора) на подвижном основании, контроллера со встроенным блоком бесперебойного питания и портативного компьютера, соединительных кабелей.
Измерительный блок содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Точка пересечения осей вращения находится на отражающей поверхности поворотного зеркала. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена угломерным кодирующим устройством (энкодером). Сервоприводы позволяют через поворотное зеркало наводить лазерные лучи системы на измеряемый объект и отслеживать их перемещения.
Система измеряет широкий спектр видов материалов, в том числе композитных, объектов в виде солнечных батарей, зеркал, кроме того позволяет измерять как нагретые, так и сильно охлажденные поверхности.
Использование встроенного климатического датчика позволяет автоматически вносить коррекцию измеренных данных при изменении температуры, давления и влажности. Вместе с инфракрасным лазером для измерений, в сенсоре используется также лазер для разметки и наведения на конкретную точку. При помощи встроенной видеокамеры оператор имеет возможность визуально наблюдать на экране компьютера измеряемую область, выбирать области и точки измерений с использованием системы автоматического проектирования CAD.
Пломбировка систем не предусмотрена.
Az\
x,y, z

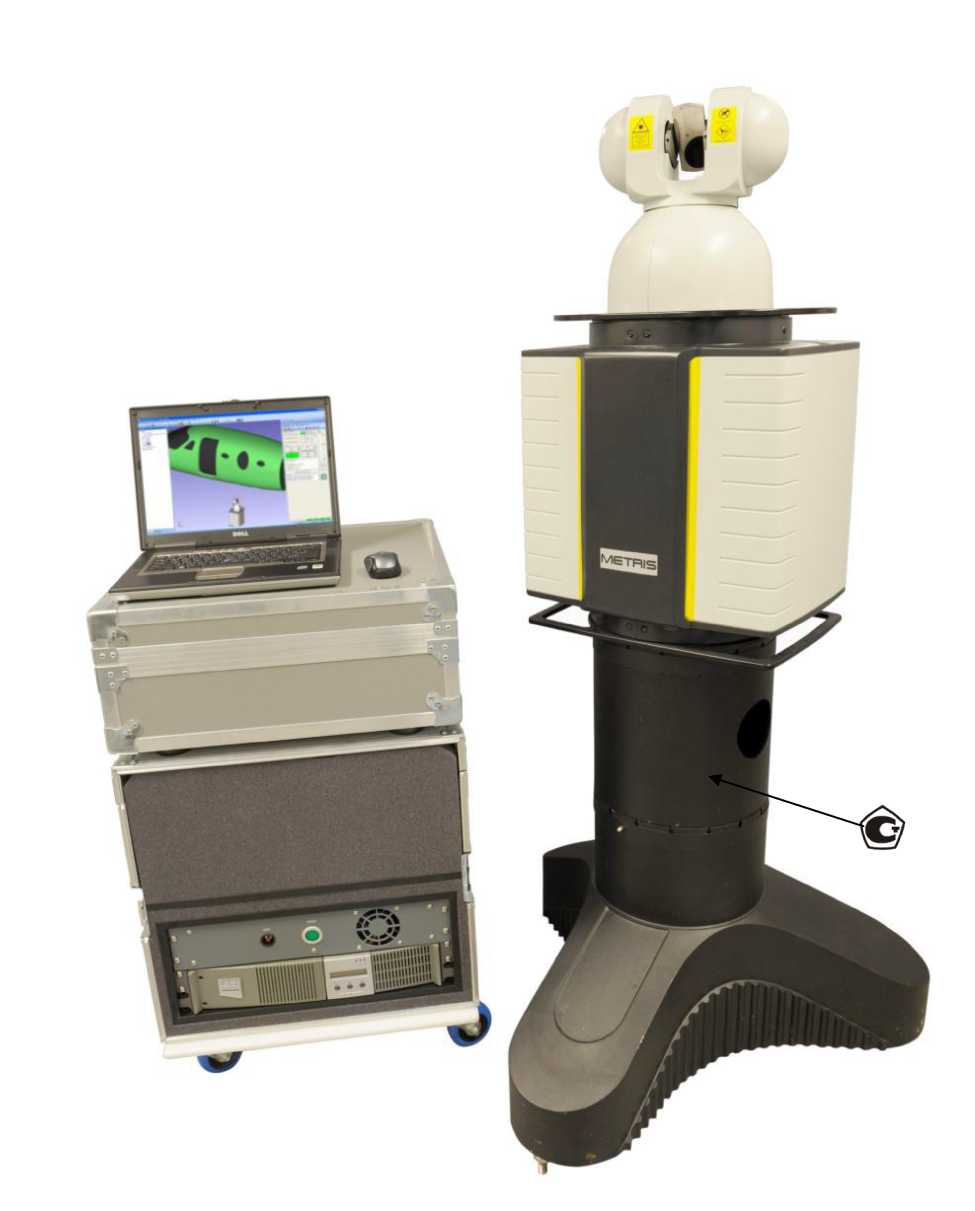

Рисунок 1
I
- Общий вид системы лазерной координатно-измерительной серии MV300 и место нанесения знака утверждения типа
Таблица 3 - Комплектность систем лазерных координатно-измерительных серии MV300
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная MV330 или MV350 |
MV331, MV331 HS, MV331p HS, MV351 HS |
1 шт. |
|
Основание с дополнительными проставками |
1 шт. | |
|
Стойка с блоком питания |
1 шт. | |
|
Соединительные кабели |
1 компл. | |
|
Портативный компьютер |
1 шт. | |
|
Комплект калибровочных штативов и тетраэдр |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП55343-13 |
1 экз. |
аблица 2 - систем.
|
Модификации систем |
MV330 |
MV350 |
|
Диапазон измерений расстояний, м |
От 2 до 30 включ. |
От 2 до 50 включ. |
|
Диапазон измерений углов, °
|
± 45 ± 360 | |
|
Пределы допускаемой абсолютной погрешности измерений расстояний (2о) |
± (10 мкм + 2,5 мкмЪ), где L - расстояние до цели в м | |
|
Пределы допускаемой абсолютной погрешности измерений вертикального угла (2 о) |
± (6,8 мкмЪ) или ± 0,7" где L - расстояние до цели в м | |
|
Пределы допускаемой абсолютной погрешности измерений горизонтального угла(2 о) |
± (6,8 мкмЪ) или ± 0,7" где L - расстояние до цели в м | |
|
Пределы допускаемой абсолютной погрешности объемных (3D) измерений (2 о) |
± (3,2 мкм + 9,9 мкмЪ), где L - расстояние до цели в м | |
|
Г абаритные размеры системы, не более, мм -длина, -ширина, -высота |
454 381 870 | |
|
Масса системы, кг, не более |
45 | |
|
Диапазон рабочих температур, °С |
от + 5 до + 40 | |
|
Относительная влажность воздуха, % |
От 10 до 90 (без конденсата) | |
|
Напряжение питания, В |
220 ± 10% | |
|
Частота, Г ц |
50 | |
Используемые лазеры (безопасные для глаз):
-измерительный инфракрасный 1 класса по ГОСТ Р 50723-94, длина волны 1550 нм, мощность <10,0 мВт;
-сфокусированный красный - 2 класса по ГОСТ Р 50723-94, длина волны 660 нм, мощность <1,0 мВт.
