Приложение

к приказу Федерального агентства по техническому регулированию и метрологии от «01» августа 2018 г. №1634

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы лазерные координатно-измерительные серии MV300

Системы лазерные координатно-измерительные серии MV300 (далее - системы) предназначены для измерений координат с целью определения геометрических размеров крупногабаритных изделий, отклонений формы и расположения отдельных элементов (узлов) от теоретической модели.

Системы MV300 выпускаются двух модификаций MV330 и MV350, различающихся диапазоном измерений. Модификация MV330 имеет три исполнения MV331, MV331 HS, MV331p HS, модификация MV350 имеет одно исполнение MV351 HS, различающихся скоростью снятия точек и степенью защиты от окружающей среды.

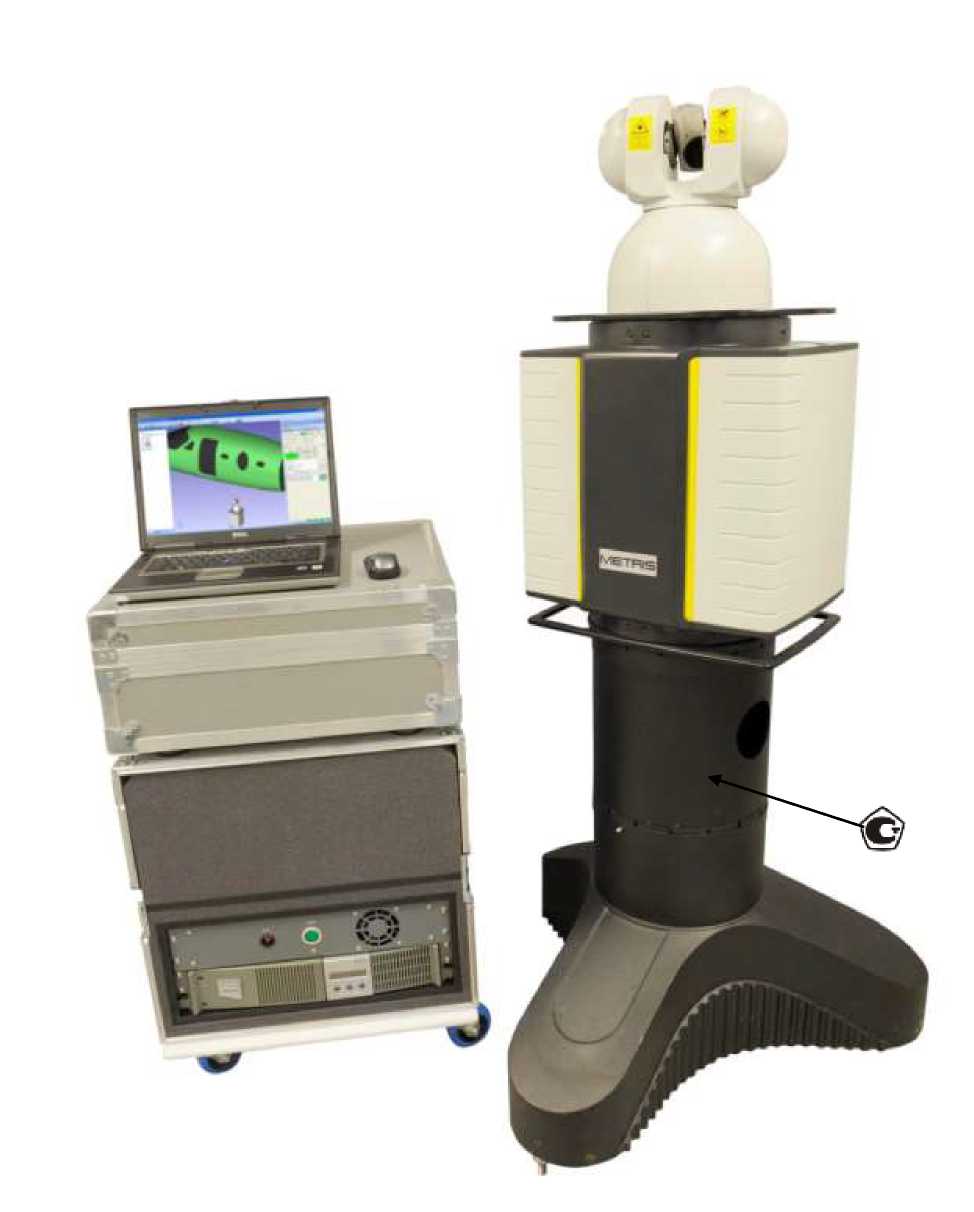

Системы MV330 и MV350 представляют собой высокоточные лазерные измерители расстояний на базе частотно-модулированного лазерного излучателя и измерительных датчиков вертикального и горизонтального углов. Системы MV330 и MV350 состоят из измерительного блока (сенсора) на подвижном основании, контроллера со встроенным блоком бесперебойного питания и портативного компьютера, соединительных кабелей.

Измерительный блок содержит сервоприводы, угломерные устройства, поворотное зеркало, и имеет две ортогональные оси вращения. Точка пересечения осей вращения находится на отражающей поверхности поворотного зеркала. Вращение вокруг осей осуществляется с помощью сервоприводов, каждая ось снабжена угломерным кодирующим устройством (энкодером). Сервоприводы позволяют через поворотное зеркало наводить лазерные лучи системы на измеряемый объект и отслеживать их перемещения.

Система измеряет широкий спектр видов материалов, в том числе композитных, объектов в виде солнечных батарей, зеркал, кроме того позволяет измерять как нагретые, так и сильно охлажденные поверхности.

Использование встроенного климатического датчика позволяет автоматически вносить коррекцию измеренных данных при изменении температуры, давления и влажности. Вместе с инфракрасным лазером для измерений, в сенсоре используется также лазер для разметки и наведения на конкретную точку. При помощи встроенной видеокамеры оператор имеет возможность визуально наблюдать на экране компьютера измеряемую область, выбирать области и точки измерений с использованием системы автоматического проектирования CAD.

Пломбировка систем не предусмотрена.

Системы MV300 оснащены:

- программным обеспечением управления механикой системы Motion Control Software (MCE), управления генераторами сигналов и первичной обработкой сигналов Metric Vision Incorporated (MVI) и Toolkit.

- программным обеспечением управления системой, сбора, обработки и хранения результатов измерений Spatial Analyzer (New River Kinematics -SA NRK)

Идентификационные данные программного обеспечения приведены в таблице 1

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Главной защитой ПО Spatial Analyzer является USB-ключ. HASP (программа, направленная на борьбу с нарушением авторских прав на ПО) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что предотвращает неавторизованное использование ПО.

Защита программного обеспечения систем лазерных координатно-измерительных серии MV300 соответствует уровню «высокий» по Р-50.2.077-2014.

аблица 2 - Метрологические и технические характеристики систем.

Используемые лазеры (безопасные для глаз):

-измерительный инфракрасный 1 класса по ГОСТ Р 50723-94, длина волны 1550 нм, мощность <10,0 мВт;

-сфокусированный красный - 2 класса по ГОСТ Р 50723-94, длина волны 660 нм, мощность <1,0 мВт.

наносят на титульные листы эксплуатационных документов типографским методом.

Таблица 3 - Комплектность систем лазерных координатно-измерительных серии MV300

осуществляется по документу МП 55343-13 «Системы лазерные координатно-измерительные серии MV300. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 мая 2013 г.

Основное средство поверки: Система лазерная измерительная XL-80 фирмы Renishaw plc, Великобритания (ГР № 35362-13).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

приведены в эксплуатационных документах.

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10^-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм

ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

Техническая документация фирмы Nikon Metrology Europe NV, Бельгия

Фирма Nikon Metrology Europe NV, Бельгия

Адрес: Belgium, 3001 Leuven, Geldenaaksebaan 329

Тел.: + 32 1674 0100, факс: + 32 1674 01 03

ООО «Нева Технолоджи»

ИНН 7805092920

Адрес: 198097, г. Санкт-Петербург, ул. Новоовсянниковская, д. 176, лит. А

Тел.: +7 (812) 380-92-13; +7 (812) 337-51-92

Тел./факс: +7 (812) 784-15-34; +7 (812) 784-96-70

Web-сайт: www.nevatec.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66

Web-сайт: www.vniims.ru

E-mail: office@vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

1 августа 2018 г.

Москва

О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 52837 «Системы лазерные координатно-измерительные серии МУ300»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращением ООО «Нева Технолоджи» от 24 мая 2018 г. № 24/05/18/СЛЮ/01 приказываю:

• 1. Внести изменения в описание типа на системы лазерные координатноизмерительные серии MV300, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55343-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Продлить срок действия свидетельства об утверждении типа средств измерений № 52837 «Системы лазерные координатно-измерительные серии MV300» на последующие 5 лет.

• 3.  Управлению метрологии (Д.В. Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

  юридическому лицу или индивидуальному предпринимателю.

  4. Контроль за исполненном настоящего приказа оставляю §ta собой.

  Заместитель Руководителя

  Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

  С. С.Голубев

Сертификат: OOE1036ECDC011E780DAE0071B1B53CD41 Кому выдан: Голубев Сергей Сергеевич Действителен: с 20.11.2017 до 20.11.2018
