Номер по Госреестру СИ: 55026-13
55026-13 Машины координатные измерительные
(LK V)
Назначение средства измерений:
Машины координатные измерительные LK V (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей.
Внешний вид.
Машины координатные измерительные
Рисунок № 1
Внешний вид.
Машины координатные измерительные
Рисунок № 2
Внешний вид.
Машины координатные измерительные
Рисунок № 3
Внешний вид.
Машины координатные измерительные
Рисунок № 4
Внешний вид.
Машины координатные измерительные
Рисунок № 5
Внешний вид.
Машины координатные измерительные
Рисунок № 6
Программное обеспечение
Машины координатные измерительные LK V оснащены базовым программным обеспечением, представленным тремя программами - CMM-Manager, Camio Studio, Focus Scan/Inspection. ПО CMM-Manager применяется для контактных измерений геометрических элементов и сканирования профилей деталей и криволинейных поверхностей. Благодаря дополнительному модулю позволяет производить измерения зубчатых колес. ПО Camio Studio с базовым пакетом и дополнительными модулями
Лист № 4 Всего листов 10 применяется для контактных измерений и позволяет использовать КИМ практически для любых областей применения, включая измерение деталей сложной формы, сканирования профилей деталей, криволинейных поверхностей, измерение параметров зубчатых колес, турбинных лопаток и т.п. Программа Focus используется для работы с лазерными сканерами. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, турбинные лопатки и пр. Вычислительные алгоритмы CMM-Manager, Camio Studio, Focus Scan/Inspetion расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения приведены в таблице
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ- заглушка) |
Алгоритм вычисления цифрового идентификатор а программного обеспечения |
CMM-Manager |
CMM-Manager |
3x |
USB-ключ HASP |
Бинарный |
Camio |
Camio Studio |
7x |
USB-ключ HASP |
Бинарный |
Focus |
Focus Scan/Inspection |
10x |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав на компьютерное пиратство) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения КИМ LK V соответствует уровню «С» по МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной направляющей методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Машины координатные измерительные LK V. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным LK VГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-9 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы - изготовителя.
Изготовитель
Фирма Nikon Metrology Europe NV, Бельгия.3001 Leven ,Geldenaaksebaan 329; Belgium; Tel: +32 16 74 01 00; Fax: +32 16 74 01 03 e-mail:info@nikonmetrology.com; http://www.nikonmetrology.com
Испытательный центр
ФГУП «ВНИИМС», г. Москва,Машины координатные измерительные LK V выпускаются 4 модификаций, каждая из которых включает разные типоразмеры, различающиеся габаритными размерами и точностными характеристиками. КИМ устанавливаются на пассивные или активные монтажные опоры, на которых располагается гранитный рабочий стол. По гранитным направляющим перемещается портал с траверсой, несущей измерительную головку.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная измерительная головка фирмы Renishaw MH20i, PH20, PH10T, SP80, REVO, PH10M или PH10MQ со стандартными датчиками Renishaw (TP20, TP200) и датчиками сканирующего типа (SP25, RSP2, RSP3) или с лазерными сканерами фирмы Nikon Metrology (LC15, LC15Dx, LC60Dx, XC65D, XC65D-LS, LC50Cx), которые могут работать поочередно. КИМ могут оснащаться системой быстрой установки/снятия измерительного щупа/датчика.
Перемещение портала и траверсы осуществляется на воздушных подшипниках. Движение по направляющим вдоль осей X и Z производится за счет фрикционного привода постоянного тока, движение по оси Y - посредством ременной передачи. Перемещающиеся части вдоль осей Y и Z выполнены из полых керамических секций. На столе КИМ расположены отверстия, которые используются для крепления оснасток и непосредственно самих измеряемых объектов. Измерения проводятся в ручном и автоматическом режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от заданных величин.
а)
б)
в) г)
д)

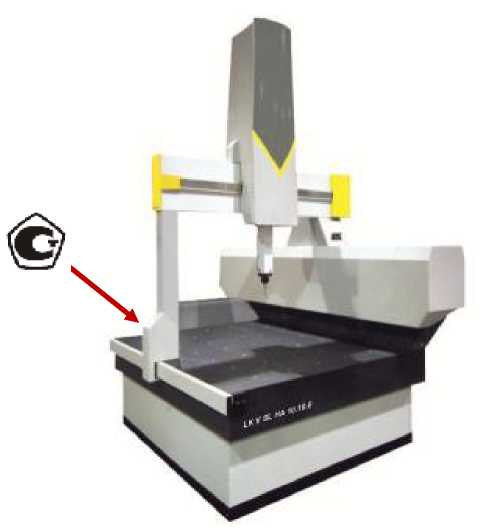

Рисунок 1 (а,б,в,г,д) - Внешний вид машин координатных измерительных
LK V и LK V HA и место нанесения знака утверждения типа
ж)
е)
з)
Рисунок 2 (е,ж,з) - Внешний вид машин координатных измерительных LK V SL и LK V SL HA и место нанесения знака утверждения типа
КИМ LK V |
Пределы допускаемой абсолютной объемной погрешности, мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки, мкм | |||||||||||||
МРЕе |
МРЕр | ||||||||||||||
TP20, TP200, SP25 |
RSP2 |
RSP3 |
LC15DX, XC65DX, XC65DX-LS |
LC50Cx LC60Dx |
ТР 20 |
ТР 200 |
SP25 |
RSP2 |
RSP3 |
LC15DX |
LC50Cx |
LC60Dx |
XC65Dx |
XC65Dx-LS | |
6.5.4 |
± (1,8+L/350) |
- |
- |
Только LC15Dx ± (3,8+L/375) |
± (5,8+L/375) |
±3,6 |
±1,7 |
±1,7 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
- |
- |
8.7.6 | |||||||||||||||
10.7.6 | |||||||||||||||
15.7.6 | |||||||||||||||
10.10.8 |
± (1,9+L/350) |
- |
- |
± (3,9+L/375) |
± (5,9+L/375) |
±3,6 |
±1,7 |
±1,7 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
15.10.8 | |||||||||||||||
20.10.8 | |||||||||||||||
25.10.8 | |||||||||||||||
30.10.8 | |||||||||||||||
10.12.10 |
± (1,9+L/375) |
± (2,9+L/375) |
± (1,9+L/375) |
± (3,9+L/375) |
± (5,9+L/375) |
±3,6 |
±1,9 |
±1,7 |
±2,85 |
±2,1 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
15.12.10 | |||||||||||||||
20.12.10 | |||||||||||||||
25.12.10 | |||||||||||||||
30.12.10 | |||||||||||||||
15.15.10 |
± (2,0+L/375) |
- |
- |
± (4,0+L/375) |
± (6,0+L/375) |
±3,7 |
±2,0 |
±1,8 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
20.15.10 | |||||||||||||||
25.15.10 | |||||||||||||||
30.15.10 | |||||||||||||||
20.15.12 |
± (2,1+L/375) |
- |
- |
± (4,1+L/375) |
± (6,1+L/375) |
±3,8 |
±2,1 |
±1,9 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
25.15.12 | |||||||||||||||
30.15.12 | |||||||||||||||
20.15.15 |
± (2,2+L/375) |
± (3,0+L/375) |
± (2,2+L/375) |
± (4,2+L/375) |
± (6,2+L/375) |
±3,9 |
±2,2 |
±2,0 |
±3,3 |
±2,5 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
25.15.15 | |||||||||||||||
30.15.15 | |||||||||||||||
25.20.10 |
± (2,8+L/400) |
± (3,0+L/400) |
± (2,8+L/400) |
± (4,8+L/400) |
± (6,8+L/400) |
±4,2 |
±2,5 |
±2,3 |
±3,75 |
±3,1 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
30.20.10 | |||||||||||||||
25.20.12 |
± (2,9+L/400) |
± (3,0+L/400) |
± (2,9+L/400) |
± (4,9+L/400) |
± (6,9+L/400) |
±4,2 |
±2,5 |
±2,3 |
±3,75 |
±3,1 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
30.20.12 | |||||||||||||||
25.20.15 |
± (3,0+L/400) |
± (3,0+L/400) |
± (3,0+L/400) |
± (5,0+L/400) |
± (7,0+L/400) |
±4,2 |
±2,5 |
±2,3 |
±3,75 |
±3,1 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
30.20.15 | |||||||||||||||
30.20.20 |
± (3,25+L/350) |
- |
- |
± (5,25+L/350) |
± (7,25+L/350) |
±5,0 |
±3,0 |
±2,8 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
30.25.20 |
± (5,0+L/350) |
- |
- |
± (7,0+L/400) |
± (9,0+L/400) |
±8,5 |
±5,0 |
±4,8 |
- |
- |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
КИМ LK V |
Пределы допускаемой абсолютной объемной погрешности, мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки, мкм | |||||||||||||
МРЕе |
МРЕр | ||||||||||||||
TP20, TP200, SP25 |
RSP2 |
RSP3 |
LC15Dx, XC65Dx, XC65Dx-LS |
LC50Cx, LC60Dx |
ТР 20 |
ТР 200 |
SP25 |
RSP2 |
RSP3 |
LC15Dx |
LC50Cx |
LC60Dx |
XC65Dx |
XC65Dx-LS | |
HA 8.7.6 |
± (1,5+L/375) |
± (2,6+L/375) |
± (1,6+L/375) |
Только LC15Dx ± (3,5+L/375) |
± (5,5+L/375) |
±3,5 |
±1,5 |
±1,3 |
±2,4 |
±1,8 |
±2,5 |
±15,0 |
±7,0 |
- |
- |
HA 10.7.6 | |||||||||||||||
HA 15.7.6 | |||||||||||||||
HA 10.10.8 |
± (1,6+L/375) |
± (2,6+L/375) |
± (1,6+L/375) |
± (3,6+L/375) |
± (5,6+L/375) |
±3,5 |
±1,6 |
±1,4 |
±2,4 |
±1,8 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
HA 15.10.8 | |||||||||||||||
HA 20.10.8 | |||||||||||||||
HA 25.10.8 | |||||||||||||||
HA 30.10.8 |
КИМ LK V |
Пределы допускаемой абсолютной объемной погрешности, мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки, мкм | ||||||||||||
МРЕе |
МРЕр | |||||||||||||
TP200,SP25 |
RSP2 |
RSP3 |
LC15Dx, XC65Dx, XC65Dx-LS |
LC50Cx, LC60Dx |
ТР 200 |
SP25 |
RSP2 |
RSP3 |
LC15Dx |
LC50Cx |
LC60Dx |
XC65Dx |
XC65Dx-LS | |
SL 8.7.6 |
± (1,1+L/400) |
± (2,5+L/400) |
± (1,5+L/400) |
Только LC15DX ± (3,1+L/400) |
± (5,1+L/400) |
±1,1 |
±0,9 |
±2,0 |
±1,5 |
±2,5 |
±15,0 |
±7,0 |
- |
- |
SL 10.7.6 | ||||||||||||||
SL 15.7.6 | ||||||||||||||
SL 10.10.8 |
± (1,2+L/400) |
± (2,5+L/400) |
± (1,5+L/400) |
± (3,2+L/400) |
± (5,2+L/400) |
±1,2 |
±1,1 |
±2,0 |
±1,5 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
SL 15.10.8 | ||||||||||||||
SL 20.10.8 | ||||||||||||||
SL 25.10.8 | ||||||||||||||
SL 15.12.10 |
± (1,6+L/400) |
± (2,6+L/400) |
± (1,6+L/400) |
± (3,6+L/400) |
± (5,6+L/400) |
±1,3 |
±1,3 |
±2,0 |
±1,6 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
SL 20.12.10 | ||||||||||||||
SL 25.12.10 | ||||||||||||||
SL 20.15.15 |
± (2,2+L/400) |
± (3,0+L/400) |
± (2,2+L/400) |
± (4,2+L/400) |
± (6,2+L/400) |
±2,0 |
±1,8 |
±3,3 |
±2,8 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
SL 25.15.15 | ||||||||||||||
SL 25.20.15 |
± (2,5+L/400) |
± (3,0+L/400) |
± (2,5+L/400) |
± (4,5+L/400) |
± (6,5+L/400) |
±1,9 |
±1,9 |
±3,75 |
±3,1 |
±2,5 |
±15,0 |
±7,0 |
±10,0 |
±12,0 |
КИМ LK V |
Пределы допускаемой абсолютной объемной погрешности, мкм (L-измеряемая длина в мм) |
Пределы допускаемой абсолютной погрешности измерительной головки, мкм | ||||||||||||
МРЕе |
МРЕр | |||||||||||||
TP200, SP25 |
RSP2 |
RSP3 |
LC15Dx, XC65Dx, XC65Dx-LS |
LC50Cx, LC60Dx |
ТР 200 |
SP25 |
RSP2 |
RSP3 |
LC15Dx |
LC50Cx |
LC60Dx |
XC65Dx |
XC65Dx-LS | |
SL HA 8.7.6 SL HA 10.7.6 SL HA 15.7.6 |
± (0,7+L/600) |
- |
- |
- |
- |
±1,1 |
±0,9 |
- |
- |
- |
- |
- |
- |
- |
SL HA 10.10.8 SL HA 15.10.8 SL HA 20.10.8 SL HA 25.10.8 |
± (0,8+L/600) |
- |
- |
- |
- |
±1,2 |
±1,1 |
- |
- |
- |
- |
- |
- |
- |
SL HA 15.12.10 SL HA 20.12.10 SL HA 25.12.10 |
± (0,9+L/600) |
- |
- |
- |
- |
±1,3 |
±1,3 |
- |
- |
- |
- |
- |
- |
- |
КИМ LK V |
Габаритные размеры, мм |
Диапазон измерений, мм | ||||
По оси X |
По оси Y |
По оси Z |
По оси X |
По оси Y |
По оси Z | |
6.5.4 |
1410 |
1243 |
2293 |
Св. 0 до 610 вкл. |
Св. 0 до 508 вкл. |
Св. 0 до 406 вкл. |
8.7.6 |
1610 |
1463 |
2696 |
Св. 0 до 813 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
10.7.6 |
1914 |
1463 |
2696 |
Св. 0 до 1016 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
15.7.6 |
2541 |
1463 |
2696 |
Св. 0 до 1525 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
10.10.8 |
2210 |
1880 |
2974 |
Св. 0 до 1016 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
15.10.8 |
2718 |
1880 |
2974 |
Св. 0 до 1525 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
20.10.8 |
3225 |
1880 |
2974 |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
25.10.8 |
3735 |
1880 |
2974 |
Св. 0 до 2540 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
30.10.8 |
4435 |
1880 |
2974 |
Св. 0 до 3048 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
10.12.10 |
2210 |
2045 |
3504 |
Св. 0 до 1016 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
15.12.10 |
2718 |
2045 |
3504 |
Св. 0 до 1525 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
20.12.10 |
3225 |
2045 |
3504 |
Св. 0 до 2032 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
25.12.10 |
3735 |
2045 |
3504 |
Св. 0 до 2540 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
30.12.10 |
4435 |
2045 |
3504 |
Св. 0 до 3048 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
15.15.10 |
2718 |
2345 |
3504 |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1016 вкл. |
20.15.10 |
3225 |
2345 |
3504 |
Св. 0 до 2032 вкл. |
Св. 0 до 1525 вкл. |
Св. 0 до 1016 вкл. |
25.15.10 |
3735 |
2345 |
3504 |
Св. 0 до 2540 вкл. |
Св. 0 до 1525 вкл. |
Св. 0 до 1016 вкл. |
30.15.10 |
4435 |
2345 |
3504 |
Св. 0 до 3048 вкл. |
Св. 0 до 1525 вкл. |
Св. 0 до 1016 вкл. |
20.15.12 |
3225 |
2345 |
4017 |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1270 вкл. |
25.15.12 |
3735 |
2345 |
4017 |
Св. 0 до 2540 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1270 вкл. |
30.15.12 |
4435 |
2345 |
4017 |
Св. 0 до 3048 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1270 вкл. |
20.15.15 |
3225 |
2345 |
4525 |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
25.15.15 |
3735 |
2345 |
4525 |
Св. 0 до 2540 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
30.15.15 |
4435 |
2345 |
4525 |
Св. 0 до 3048 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
25.20.10 |
3735 |
2850 |
3504 |
Св. 0 до 2540 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
30.20.10 |
4395 |
2850 |
3504 |
Св. 0 до 3048 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
25.20.12 |
3735 |
2850 |
4017 |
Св. 0 до 2540 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1270 вкл. |
30.20.12 |
4395 |
2850 |
4017 |
Св. 0 до 3048 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1270 вкл. |
25.20.15 |
3735 |
2850 |
4525 |
Св. 0 до 2540 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
30.20.15 |
4395 |
2850 |
4525 |
Св. 0 до 3048 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
30.20.20 |
5050 |
3192 |
6053 |
Св. 0 до 3048 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 2032 вкл. |
30.25.20 |
5050 |
3846 |
6053 |
Св. 0 до 3048 вкл. |
Св. 0 до 2540 вкл. |
Св. 0 до 2032 вкл. |
HA 8.7.6 |
2007 |
1540 |
2692 |
Св. 0 до 813 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
HA 10.7.6 |
2210 |
1540 |
2692 |
Св. 0 до 1016 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
HA 15.7.6 |
2718 |
1540 |
2692 |
Св. 0 до 1524 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
HA 10.10.8 |
2210 |
1845 |
3098 |
Св. 0 до 1016 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
HA 15.10.8 |
2718 |
1845 |
3098 |
Св. 0 до 1524 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
HA 20.10.8 |
3225 |
1845 |
3098 |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
HA 25.10.8 |
3735 |
1845 |
3098 |
Св. 0 до 2540 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
HA 30.10.8 |
4435 |
1845 |
3098 |
Св. 0 до 3048 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL 8.7.6 |
1892 |
1616 |
2992 |
Св. 0 до 813 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL 10.7.6 |
2095 |
1616 |
2992 |
Св. 0 до 1016 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL 15.7.6 |
2603 |
1616 |
2992 |
Св. 0 до 1524 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL 10.10.8 |
2180 |
1921 |
3098 |
Св. 0 до 1016 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL 15.10.8 |
2688 |
1921 |
3098 |
Св. 0 до 1524 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL 20.10.8 |
3195 |
1921 |
3098 |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL 25.10.8 |
3693 |
1921 |
3098 |
Св. 0 до 2540 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL 15.12.10 |
2688 |
2125 |
3504 |
Св. 0 до 1524 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
SL 20.12.10 |
3195 |
2125 |
3504 |
Св. 0 до 2032 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
SL 25.12.10 |
3693 |
2125 |
3504 |
Св. 0 до 2540 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
SL 20.15.15 |
3195 |
2429 |
4525 |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
SL 25.15.15 |
3693 |
2429 |
4525 |
Св. 0 до 2540 вкл. |
Св. 0 до 1524 вкл. |
Св. 0 до 1524 вкл. |
SL 25.20.15 |
3693 |
2937 |
4525 |
Св. 0 до 2540 вкл. |
Св. 0 до 2032 вкл. |
Св. 0 до 1524 вкл. |
КИМ LK V |
Габаритные размеры, мм |
Диапазон измерений, мм | ||||
По оси X |
По оси Y |
По оси Z |
По оси X |
По оси Y |
По оси Z | |
SL HA 8.7.6 |
1892 |
1616 |
2692 |
Св. 0 до 813 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL HA 10.7.6 |
2095 |
1616 |
2692 |
Св. 0 до 1016 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL HA 15.7.6 |
2603 |
1616 |
2692 |
Св. 0 до 1524 вкл. |
Св. 0 до 711 вкл. |
Св. 0 до 610 вкл. |
SL HA 10.10.8 |
2180 |
1921 |
3098 |
Св. 0 до 1016 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL HA 15.10.8 |
2688 |
1921 |
3098 |
Св. 0 до 1524 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL HA 20.10.8 |
3195 |
1921 |
3098 |
Св. 0 до 2032 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL HA 25.10.8 |
3693 |
1921 |
3098 |
Св. 0 до 2540 вкл. |
Св. 0 до 1016 вкл. |
Св. 0 до 813 вкл. |
SL HA 15.12.10 |
2688 |
2125 |
3504 |
Св. 0 до 1524 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
SL HA 20.12.10 |
3195 |
2125 |
3504 |
Св. 0 до 2032 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
SL HA 25.12.10 |
3693 |
2125 |
3504 |
Св. 0 до 2540 вкл. |
Св. 0 до 1220 вкл. |
Св. 0 до 1016 вкл. |
Диапазон температур при поверке, °С -допускаемое изменение температуры | |
LK V, LK V HA, LK V SL |
20±2 1 °С/ч; 2 °С/8 ч |
LK V SL HA |
20±1 1 °С/ч; 2 °С/24 ч |
Диапазон рабочих температур, °С |
От 15 до 40 |
Относительная влажность воздуха, % | |
LK V, LK V HA, LK V SL |
От 20 до 80 без конденсата |
LK V SL HA |
От 40 до 60 без конденсата |
Расход воздуха, л/мин | |
LK V 6.5.4, LK V x.7.6 |
75 |
LK V xx.10.8 |
80 |
LK V HA x.7.6, LK V SL x.7.6, LK V SL HA x.7.6 |
115 |
LK V xx.12.10, LK V xx.15.10, LK V xx.15.12, LK V xx.15.15, LK V xx.20.10, LK V xx.20.12, LK V xx.20.15, LK V HA xx.10.8, LK V SL xx.10.8, LK V SL HA xx.10.8, LK V SL xx.12.10, LK V SL HA xx.12.10, LK V SL xx.15.15, LK V SL xx.25.15 |
125 |
LK V xx.20.20, LK V xx.25.20 |
235 |
Давление сжатого воздуха, кПа |
620 |
Питание |
230 В +10% -5%, 13А |
