Номер по Госреестру СИ: 50108-12
50108-12 Машины трехкоординатные измерительные портальные
(LK V-GP)
Назначение средства измерений:
Машины трехкоординатные измерительные портальные LK V-GP (далее - КИМ) являются стационарными машинами и предназначены для измерений геометрических размеров деталей сложной формы, отклонения формы и расположения поверхностей элементов деталей в автомобильной, судостроительной и авиационной промышленности, приборо- и станкостроении в цехах и лабораториях промышленных предприятий.
Внешний вид.
Машины трехкоординатные измерительные портальные
Рисунок № 1
Внешний вид.
Машины трехкоординатные измерительные портальные
Рисунок № 2
Программное обеспечение
Машины координатно-измерительные портальные LK V-GP оснащены базовым программным обеспечением, представленным двумя программами - Camio Studio, Focus Scan/Inspetion. ПО Camio Studio применяется для контактных измерений, программа Focus используется для работы с лазерными сканерами. ПО позволяет измерять, сканировать, анализировать и получать отчет о трехмерных геометрических параметрах детали. Вычислительные алгоритмы Camio Studio, Focus Scan/Inspetion расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой ПО является USB-ключ-заглушка. HASP (программа, направленная на борьбу с нарушением авторских прав) использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного шифрования информации), что позволяет предотвратить неавторизованное использование ПО.
Идентификационные данные программного обеспечения приведены в таблице
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (защитный ключ-заглушка) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Camio |
Camio Studio |
7.x |
USB-ключ HASP |
Бинарный |
Focus |
Focus Scan/Inspection |
10.x |
USB-ключ HASP |
Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Лист № 3 Всего листов 6 Защита программного обеспечения КИМ LK V-GP соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на торец гранитной направляющей методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Сведения о методе измерений содержатся в документе «Машины координатноизмерительные портальные LK V-GP. Руководство по эксплуатации»Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатно-измерительным портальным LK V-GPМИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм»
Техническая документация фирмы-производителя.
Поверка
Поверка осуществляется в соответствии с МИ 2569-99 «Машины координатно-измерительные портального типа. Методика поверки»
Изготовитель
Фирма Nikon Metrology Europe NV, Бельгия 3001 Leven ,Geldenaaksebaan 329; Belgium;Tel: +32 16 74 01 01; Fax: +32 16 74 01 03
e-mail:info@metris.com; http://www.metris.com
Заявитель
ООО «Нева Технолоджи»198096, Россия, г. Санкт-Петербург, ул. Маринеско, д. 6, лит. А, пом. 7Н
Тел.: (812) 380-92-13; 337-51-92 Тел./факс: (812) 784-15-34; 784-96-70
Подразделение в г. Москве: 111123, Россия, г. Москва, шоссе Энтузиастов, д. 56, стр. 8А
Тел./факс: (495) 305-40-08; 305-59-34
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИ-ИМС», г. Москва
Машины трехкоординатные измерительные портальные LK V-GP выпускаются девяти модификаций, каждая из которых включает семь типоразмеров, различающихся габаритными размерами: по оси Х от 5 до 20 м, по оси Y - от 5 до 7 м, по оси Z - от 7 до 10 м. Для обеспечения точности и стабильности измерений, КИМ устанавливаются на железобетонную конструкцию, состоящую из виброизолированного фундамента, расположенного на нём рабочего пола - стола (для размещения на нем измеряемых объектов) и железобетонных опор с установленными на них гранитными направляющими. При этом опоры и виброизолированный фундамент являются единой системой. По гранитным направляющим перемещается портал с траверсой, несущей измерительную головку.
Три направляющие измерительной машины образуют декартову базовую систему координат X, Y, Z, в которой перемещается трехмерная щуповая измерительная головка фирмы Renishaw PH10M или PH10MQ со стандартными щупами Renishaw прерывистого (Tp20, Tp200) и сканирующего типа (SP25) или с лазерными сканерами фирмы Nikon Metrology (LC15, LC15Dx, LC60Dx, XC65D, XC65D-LS, LC50Cx), которые могут работать поочередно. КИМ оснащены системой быстрой установки/снятия измерительного щупа.
Перемещение портала и траверсы осуществляется на воздушных подшипниках. Движение по направляющим вдоль осей X и Z производится за счет фрикционного привода постоянного тока, движение по оси Y - посредством ременной передачи. Перемещающиеся части вдоль осей Y и Z выполнены из пустых керамических секций.
Перемещения центра щупа головки измеряются линейками Renishaw с ценой деления 0,5 или 0,1 мкм. На столе КИМ расположены отверстия, которые используются для крепления оснасток и непосредственно самих измеряемых объектов.
Измерения производятся в ручном и микропроцессорном режимах. Ручной режим управления перемещением головки осуществляется при помощи пульта управления, микропроцессорный режим реализуется от клавиатуры компьютера. В процессе работы КИМ на экран монитора выводится трехмерная CAD модель, положение щупа в реальный момент времени, расположение измеряемых точек и величина отклонений расположения от
заданных величин.

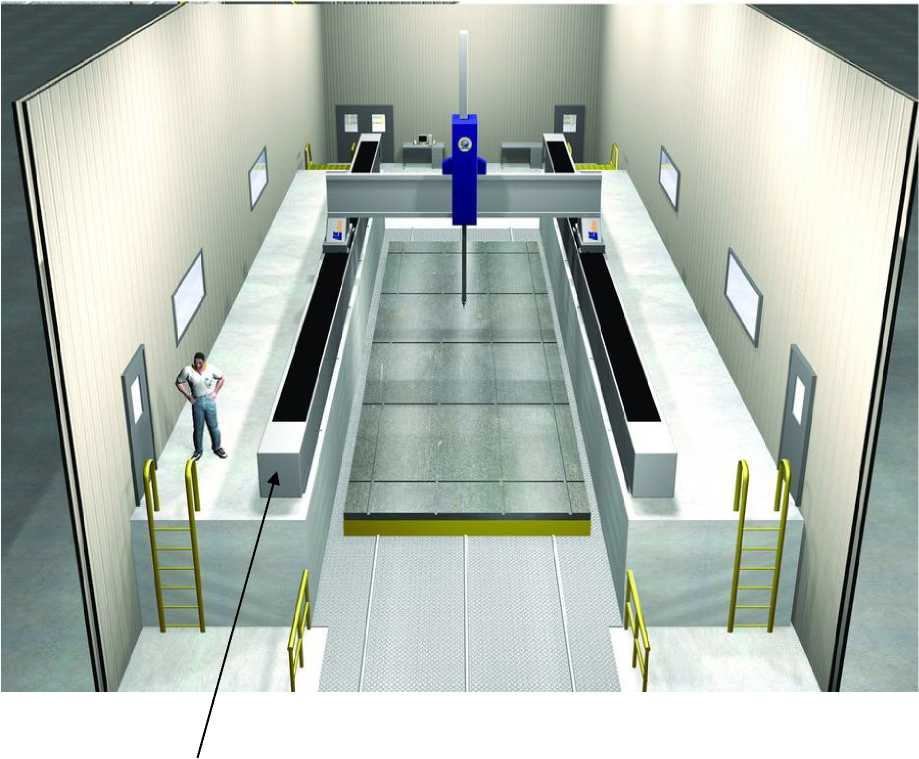

На траверсу КИМ наносится следующий логотип
Место нанесения
знака утверждения типа
Рисунок 1 - Внешний вид машин трёхкоординатных измерительных портальных LK V-GP и место нанесения знака утверждения типа
1 шт .
1 шт .
1 компл.
1 экз.
Машина координатно-измерительная портальная LK V-GP Приспособление для крепления измеряемых деталей Комплект сменных измерительных наконечников Руководство по эксплуатации
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
30.50.30 |
5,0 |
5,0+L/250 (18-22 °С) |
5,0+L/250 (18-22 °С) |
14,0 |
9,0 |
5,0 |
4,8 |
40.50.30 | |||||||
50.50.30 | |||||||
60.50.30 | |||||||
70.50.30 | |||||||
110.50.30 | |||||||
160.50.30 | |||||||
30.50.40 |
5,5 |
5,5+L/250 (18-22 °С) |
5,5+L/250 (18-22 °С) |
15,0 |
9,5 |
5,5 |
5,3 |
40.50.40 | |||||||
50.50.40 | |||||||
60.50.40 | |||||||
70.50.40 | |||||||
110.50.40 | |||||||
160.50.40 |
-
110.50.40
-
160.50.40 _______________
Примечание: L - измеряемая длина, м
Лист № 6 Всего листов 6
КИМ LK V-GP |
Повторяемость, мкм |
Предел допускаемой абсолютной объемной погрешности, мкм |
Предел допускаемой абсолютной погрешности щуповой головки, мкм | ||||
ISO 10360-2 |
VDI/VDE 2617 |
AS ME B89 .4.1 |
ТР 20 1 ТР 200 1 SP25 | ||||
ISO 103 60-2 | |||||||
МРЕе |
V2/ V3 |
3D |
МРЕр |
МРЕр |
МРЕр | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
30.30.25 |
4,0 |
4,0+L/250 (18-22 °С) |
4,0+L/250 (18-22 °С) |
1,0 |
6,5 |
4,0 |
3,8 |
40.30.25 | |||||||
50.30.25 | |||||||
60.30.25 | |||||||
70.30.25 | |||||||
110.30.25 | |||||||
160.30.25 | |||||||
30.30.30 |
4,0 |
4,0+L/250 (18-22 °С) |
4,0+L/250 (18-22 °С) |
12,0 |
6,5 |
4,0 |
3,8 |
40.30.30 | |||||||
50.30.30 | |||||||
60.30.30 | |||||||
70.30.30 | |||||||
110.30.30 | |||||||
160.30.30 | |||||||
30.30.40 |
4,5 |
4,5+L/250 (18-22 °С) |
4,5+L/250 (18-22 °С) |
13,0 |
7,5 |
4,5 |
4,3 |
40.30.40 | |||||||
50.30.40 | |||||||
60.30.40 | |||||||
70.30.40 | |||||||
110.30.40 | |||||||
160.30.40 | |||||||
30.40.25 |
4,5 |
4,5+L/250 (18-22 °С) |
4,5+L/250 (18-22 °С) |
13,0 |
7.0 |
4,5 |
4,0 |
40.40.25 | |||||||
50.40.25 | |||||||
60.40.25 | |||||||
70.40.25 | |||||||
110.40.25 | |||||||
160.40.25 | |||||||
30.40.30 |
4,5 |
4,5+L/250 (18-22 °С) |
4,5+L/250 (18-22 °С) |
13,0 |
7,0 |
4,5 |
4,0 |
40.40.30 | |||||||
50.40.30 | |||||||
60.40.30 | |||||||
70.40.30 | |||||||
110.40.30 | |||||||
160.40.30 | |||||||
30.40.40 |
5,0 |
5,0+L/250 (18-22 °С) |
5,0+L/250 (18-22 °С) |
14,0 |
8,0 |
5.0 |
4,3 |
40.40.40 | |||||||
50.40.40 | |||||||
60.40.40 | |||||||
70.40.40 | |||||||
110.40.40 | |||||||
160.40.40 | |||||||
30.50.25 |
5,0 |
5,0+L/250 (18-22 °С) |
5,0+L/250 (18-22 °С) |
14,0 |
8,5 |
4.5 |
4,5 |
40.50.25 | |||||||
50.50.25 | |||||||
60.50.25 | |||||||
70.50.25 | |||||||
110.50.25 | |||||||
160.50.25 |
КИМ LK V-GP |
Габаритные размеры, мм |
Диапазон измерений, мм |
Масса, кг | ||||
По оси X |
По оси Y |
По оси Z |
По оси X |
По оси Y |
По оси Z | ||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
30.30.25 |
5050 |
4908 |
6685 |
От 0 до 3048 |
От 0 до 3048 |
От 0 до 2540 |
8588 |
40.30.25 |
6166 |
4908 |
6685 |
От 0 до 4064 |
От 0 до 3048 |
От 0 до 2540 |
11687 |
50.30.25 |
7282 |
4908 |
6685 |
От 0 до 5080 |
От 0 до 3048 |
От 0 до 2540 |
16446 |
60.30.25 |
8395 |
4908 |
6685 |
От 0 до 6096 |
От 0 до 3048 |
От 0 до 2540 |
18611 |
70.30.25 |
9514 |
4908 |
6685 |
От 0 до 7112 |
От 0 до 3048 |
От 0 до 2540 |
20741 |
110.30.25 |
13850 |
5058 |
6685 |
От 0 до 11049 |
От 0 до 3048 |
От 0 до 2540 |
31350 |
160.30.25 |
19310 |
5058 |
6685 |
От 0 до 16002 |
От 0 до 3048 |
От 0 до 2540 |
48491 |
30.30.30 |
5050 |
4908 |
7701 |
От 0 до 3048 |
От 0 до 3048 |
От 0 до 3048 |
8613 |
40.30.30 |
6166 |
4908 |
7701 |
От 0 до 4064 |
От 0 до 3048 |
От 0 до 3048 |
11712 |
50.30.30 |
7282 |
4908 |
7701 |
От 0 до 5080 |
От 0 до 3048 |
От 0 до 3048 |
16471 |
60.30.30 |
8395 |
4908 |
7701 |
От 0 до 6096 |
От 0 до 3048 |
От 0 до 3048 |
18636 |
70.30.30 |
9514 |
4908 |
7701 |
От 0 до 7112 |
От 0 до 3048 |
От 0 до 3048 |
20766 |
110.30.30 |
13850 |
5058 |
7701 |
От 0 до 11049 |
От 0 до 3048 |
От 0 до 3048 |
31375 |
160.30.30 |
19310 |
5058 |
7701 |
От 0 до 16002 |
От 0 до 3048 |
От 0 до 3048 |
48516 |
30.30.40 |
5050 |
4908 |
9733 |
От 0 до 3048 |
От 0 до 3048 |
От 0 до 4064 |
8741 |
40.30.40 |
6166 |
4908 |
9733 |
От 0 до 4064 |
От 0 до 3048 |
От 0 до 4064 |
11840 |
50.30.40 |
7282 |
4908 |
9733 |
От 0 до 5080 |
От 0 до 3048 |
От 0 до 4064 |
16599 |
60.30.40 |
8395 |
4908 |
9733 |
От 0 до 6096 |
От 0 до 3048 |
От 0 до 4064 |
18764 |
70.30.40 |
9514 |
4908 |
9733 |
От 0 до 7112 |
От 0 до 3048 |
От 0 до 4064 |
20894 |
110.30.40 |
13850 |
5058 |
9733 |
От 0 до 11049 |
От 0 до 3048 |
От 0 до 4064 |
31503 |
160.30.40 |
19310 |
5058 |
9733 |
От 0 до 16002 |
От 0 до 3048 |
От 0 до 4064 |
48644 |
30.40.25 |
5050 |
5923 |
6685 |
От 0 до 3048 |
От 0 до 4064 |
От 0 до 2540 |
8724 |
40.40.25 |
6166 |
5923 |
6685 |
От 0 до 4064 |
От 0 до 4064 |
От 0 до 2540 |
11823 |
50.40.25 |
7282 |
5923 |
6685 |
От 0 до 5080 |
От 0 до 4064 |
От 0 до 2540 |
16582 |
60.40.25 |
8395 |
5923 |
6685 |
От 0 до 6096 |
От 0 до 4064 |
От 0 до 2540 |
18747 |
70.40.25 |
9514 |
5923 |
6685 |
От 0 до 7112 |
От 0 до 4064 |
От 0 до 2540 |
20877 |
110.40.25 |
13850 |
6073 |
6685 |
От 0 до 11049 |
От 0 до 4064 |
От 0 до 2540 |
31486 |
160.40.25 |
19310 |
6073 |
6685 |
От 0 до 16002 |
От 0 до 4064 |
От 0 до 2540 |
48627 |
30.40.30 |
5050 |
5923 |
7701 |
От 0 до 3048 |
От 0 до 4064 |
От 0 до 3048 |
8804 |
40.40.30 |
6166 |
5923 |
7701 |
От 0 до 4064 |
От 0 до 4064 |
От 0 до 3048 |
11903 |
50.40.30 |
7282 |
5923 |
7701 |
От 0 до 5080 |
От 0 до 4064 |
От 0 до 3048 |
16662 |
60.40.30 |
8395 |
5923 |
7701 |
От 0 до 6096 |
От 0 до 4064 |
От 0 до 3048 |
18827 |
70.40.30 |
9514 |
5923 |
7701 |
От 0 до 7112 |
От 0 до 4064 |
От 0 до 3048 |
20957 |
110.40.30 |
13850 |
6073 |
7701 |
От 0 до 11049 |
От 0 до 4064 |
От 0 до 3048 |
31566 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
160.40.30 |
19310 |
6073 |
7701 |
От 0 до 16002 |
От 0 до 4064 |
От 0 до 3048 |
48707 |
30.40.40 |
5050 |
5923 |
9733 |
От 0 до 3048 |
От 0 до 4064 |
От 0 до 4064 |
8933 |
40.40.40 |
6166 |
5923 |
9733 |
От 0 до 4064 |
От 0 до 4064 |
От 0 до 4064 |
12032 |
50.40.40 |
7282 |
5923 |
9733 |
От 0 до 5080 |
От 0 до 4064 |
От 0 до 4064 |
16791 |
60.40.40 |
8395 |
5923 |
9733 |
От 0 до 6096 |
От 0 до 4064 |
От 0 до 4064 |
18956 |
70.40.40 |
9514 |
5923 |
9733 |
От 0 до 7112 |
От 0 до 4064 |
От 0 до 4064 |
21086 |
110.40.40 |
13850 |
6073 |
9733 |
От 0 до 11049 |
От 0 до 4064 |
От 0 до 4064 |
31695 |
160.40.40 |
19310 |
6073 |
9733 |
От 0 до 16002 |
От 0 до 4064 |
От 0 до 4064 |
48836 |
30.50.25 |
5050 |
6939 |
6685 |
От 0 до 3048 |
От 0 до 5080 |
От 0 до 2540 |
8904 |
40.50.25 |
6166 |
6939 |
6685 |
От 0 до 4064 |
От 0 до 5080 |
От 0 до 2540 |
12003 |
50.50.25 |
7282 |
6939 |
6685 |
От 0 до 5080 |
От 0 до 5080 |
От 0 до 2540 |
16762 |
60.50.25 |
8395 |
6939 |
6685 |
От 0 до 6096 |
От 0 до 5080 |
От 0 до 2540 |
18927 |
70.50.25 |
9514 |
6939 |
6685 |
От 0 до 7112 |
От 0 до 5080 |
От 0 до 2540 |
21057 |
110.50.25 |
13850 |
7089 |
6685 |
От 0 до 11049 |
От 0 до 5080 |
От 0 до 2540 |
31666 |
160.50.25 |
19310 |
7089 |
6685 |
От 0 до 16002 |
От 0 до 5080 |
От 0 до 2540 |
48807 |
30.50.30 |
5050 |
6939 |
7701 |
От 0 до 3048 |
От 0 до 5080 |
От 0 до 3048 |
8970 |
40.50.30 |
6166 |
6939 |
7701 |
От 0 до 4064 |
От 0 до 5080 |
От 0 до 3048 |
12069 |
50.50.30 |
7282 |
6939 |
7701 |
От 0 до 5080 |
От 0 до 5080 |
От 0 до 3048 |
16828 |
60.50.30 |
8395 |
6939 |
7701 |
От 0 до 6096 |
От 0 до 5080 |
От 0 до 3048 |
18993 |
70.50.30 |
9514 |
6939 |
7701 |
От 0 до 7112 |
От 0 до 5080 |
От 0 до 3048 |
21123 |
110.50.30 |
13850 |
7089 |
7701 |
От 0 до 11049 |
От 0 до 5080 |
От 0 до 3048 |
31732 |
160.50.30 |
19310 |
7089 |
7701 |
От 0 до 16002 |
От 0 до 5080 |
От 0 до 3048 |
48873 |
30.50.40 |
5050 |
6939 |
9733 |
От 0 до 3048 |
От 0 до 5080 |
От 0 до 4064 |
9099 |
40.50.40 |
6166 |
6939 |
9733 |
От 0 до 4064 |
От 0 до 5080 |
От 0 до 4064 |
12198 |
50.50.40 |
7282 |
6939 |
9733 |
От 0 до 5080 |
От 0 до 5080 |
От 0 до 4064 |
16957 |
60.50.40 |
8395 |
6939 |
9733 |
От 0 до 6096 |
От 0 до 5080 |
От 0 до 4064 |
19122 |
70.50.40 |
9514 |
6939 |
9733 |
От 0 до 7112 |
От 0 до 5080 |
От 0 до 4064 |
21252 |
110.50.40 |
13850 |
7089 |
9733 |
От 0 до 11049 |
От 0 до 5080 |
От 0 до 4064 |
31861 |
160.50.40 |
19310 |
7089 |
9733 |
От 0 до 16002 |
От 0 до 5080 |
От 0 до 4064 |
49002 |
Допускаемая масса измеряемого объекта зависит от прочностных характеристик фундамента.
Диапазон температур при поверке, °С -допускаемое изменение температуры |
20±2 1 °С/ч; 2 °С/8 ч |
Диапазон рабочих температур, °С |
От 15 до 40 |
Относительная влажность воздуха, % |
От 20 до 80 без конденсата |
Расход воздуха, л/мин |
500 |
Давление сжатого воздуха, кПа |
620 |
Питание |
-10 м. 230 В -s %, 13 А |
