Номер по Госреестру СИ: 63971-16
63971-16 Системы лазерные координатно-измерительные
(iSpace)
Назначение средства измерений:
Системы лазерные координатно-измерительные iSpace (далее системы iSpace) предназначены для измерений координат с целью определения геометрических размеров деталей сложной формы в инженерной геодезии, в автомобильной, судостроительной, ракетнокосмической и авиационной промышленностях, приборо- и станкостроении.
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 1
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 2
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 3
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 4
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 5
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 6
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 7
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 8
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 9
Внешний вид.
Системы лазерные координатно-измерительные
Рисунок № 10
Программное обеспечение
Системы iSpace оснащены базовым программным обеспечением ПО Surveyer, специально адаптированным для задач, решаемых системой iSpace. ПО позволяет измерять, анализировать и получать отчет о трехмерных геометрических параметрах детали, включая криволинейные поверхности, и пр.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1- Идентификационные данные ПО Surveyer
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Surveyer |
Номер версии (идентификационный номер ПО) |
v.2.4 и выше |
Цифровой идентификатор ПО |
Код доступа |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Основной защитой ПО является электронная лицензия, присылаемая в виде файла. Вторая защита косвенная, которая опирается на специализированную комплектацию системы, имеющую строгое соответствие с имеющимися компонентами (трансмиттерами и измерительными устройствами), которые в свою очередь являются уникальными по своим техническим характеристикам. Это позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения прибора соответствует уровню «высокий» в
соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом, а так же методом наклейки на боковую поверхность блока преобразования сигналов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе «Системы лазерные координатно-измерительные iSpace. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам лазерным координатно-измерительным iSpace
Техническая документация фирмы-производителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 63971-16 «Системы лазерные координатноизмерительные iSpace. Методика поверки», утвержденным ФГУП «ВНИИМС» в декабре 2015 г.
Основное средство поверки: система лазерная координатно-измерительная MV300, (Рег.№55343-13).
Допускается применять не указанные в перечне средства измерений, обеспечивающие определение (контроль) метрологических характеристик с требуемой точностью.
Знак поверки в виде голографической наклейки наносится на боковую поверхность блока преобразования сигналов или на свидетельство о поверке.
Изготовитель
Nikon Metrology Europe NV, Бельгия
Belgium, 3001 Leuven, Geldenaaksebaan 329
Тел.: + 32 16 74 0100; факс: + 32 16 74 01 03
E-mail: Sales.Europe.NM@nikon.com
Заявитель
ООО «Нева Технолоджи»
Адрес: 198097, Россия, ул. Новоовсянниковская, д.17
Тел.: +7 (812) 380-92-13; 337-51-92; факс: +7 (812) 784-15-34; 784-96-70
E-mail: nevatech@mail.rcom.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Системы iSpace (рис.1) состоят из лазерных трансмиттеров (рис.1), жезла измерительного (рис.3), жезла калибровочного (рис.4), блока преобразования сигналов (рис.5) и управляющего компьютера с программным обеспечением.
Принцип работы систем iSpace основан на методе триангуляции, при котором при известном положении трансмиттеров определяются координаты сенсоров измерительного жезла, по которым пересчитывают координаты наконечника щупа.
В зависимости от рабочего объема измерений поставляют от четырех до восьми трансмиттеров.
Жезлы калибровочные используют для определения положения трансмиттеров с помощью закрепленных на них сенсоров. Жезлы калибровочные поставляют двух типов, отличающихся количеством сенсоров: i6 LRP с четырьмя и ScaleBar с двумя сенсорами.
Жезлы измерительные оснащены несколькими сенсорами и измерительным щупом. В зависимости от количества сенсоров и конструкции жезлы измерительные поставляют трех типов: i6 Probe, i5is, Single Sensor.
В процессе работы оператор осуществляет касание щупа с измерительным объектом, нажимая кнопку «запись измерения», и управляющий компьютер производит расчет координат измеренной точки.

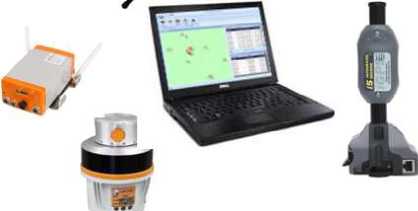

Рисунок 1 - Общий вид системы iSpace
Рисунок 2 - Общий вид лазерного трансмиттера
Рисунок 3 - Общий вид жезлов калибровочных: а) i6 LRP; б) ScaleBar
а
б
Рисунок 4- Общий вид жезлов измерительных: а) i6 Probe, б) i5is, в) Single Sensor
Рисунок 5 - Общий вид блока преобразования сигналов
Таблица 2 - систем лазерных координатноизмерительных iSpace
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности объемных (3D) измерений (2 о), мкм |
±570 |
Диапазон расстояний от трансмиттера до измеряемой точки L, м |
от 3 до 37 |
Класс лазера по ГОСТ 31581-2012 |
1 класс |
Длина волны лазера, не более, нм |
780 |
Мощность, не более, мВт |
0,2 |
Напряжение питания, В |
220±22 |
Количество трансмиттеров |
от 4 до 8 |
Г абаритные размеры трансмиттеров, мм, не более - длина |
140 |
- ширина |
140 |
- высота |
194 |
Масса трансмиттеров, кг, не более |
3 |
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
- относительная влажность, % |
от 40 до 70 |
