Номер по Госреестру СИ: 54776-13
54776-13 Анализаторы
(SFC BA)
Назначение средства измерений:
Анализаторы SFC BA предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в питьевой воде.
Внешний вид.
Анализаторы
Рисунок № 1
Общие сведения
Дата публикации - 31.03.2023
Срок свидетельства - 09.07.2024
Номер записи -
ID в реестре СИ - 367260
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, SFC BA, Depolox 4,
Производитель
Изготовитель - Фирма "Evoqua Water Technologies Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 55
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№596 от 2016.05.23 О переоформлении свидетельства об утверждении типа средств измерений № 52202 "Анализаторы SFC BA"
№1440 от 2018.07.09 О продлении срока действия свидетельств об утверждении типа
№3417 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Горное дело" (ТК 269)
Наличие аналогов СИ: Анализаторы (SFC BA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
54776-13 Анализаторы (SFC BA) Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1) ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург) |
Все средства измерений ООО НВЦ "УНИТОК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49967-12 01.06.2017 |
Анализаторы, Depolox 3 Plus Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
50342-12 07.06.2027 |
Анализаторы, MFC Depolox 5, SFC Depolox 5 Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50669-12 07.06.2022 |
Анализаторы, SFC Micro/2000 Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
51033-12 07.06.2027 |
Анализаторы, MFC VariaSens, SFC VariaSens Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
52750-13 15.02.2018 |
Анализаторы, Depolox Pool Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54776-13 09.07.2024 |
Анализаторы, SFC BA Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" (1614) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 22 | 0 | 22 | 0 | 22 | 0 | 22 | |||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 24 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаутверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели анализаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализатор SFC BA. Руководство по эксплуатации», 2012.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам SFC BA
1 ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия».
-
2 ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические условия»,
-
3 ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств».
-
4 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП-242-1548-2013 «Анализатор SFC BA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 апреля 2013 г.
Основные средства поверки:
Анализатор Р15 plus-M/O3 фирмы Siemens PLC (Wallace&Tiernan) (№ 36209-07 в Госрее-стре СИ РФ), пределы допускаемой погрешности ±10 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Evoqua Water Technologies Ltd.», Великобритания
Адрес: One160 London Road, Sevenoaks, Kent, TN13 1BT, UK
Тел.+ 44 1732 771777
Email Ronald.russ@evoqua.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия анализатора - электрохимическое восстановление растворенного в воде хлора в потенциостатических условиях.
Анализаторы SFC BA (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы состоят из модуля электроники SFC BA и модуля проточной ячейки
SFC BA.
Модуль электроники SFC BA расположен в пластмассовом корпусе со съемной крышкой, в котором находится электронная плата и кабели ввода. Корпус крепится на кронштейнах на стену или устанавливается на цилиндрическую направляющую вблизи проточного узла. На лицевой панели модуля электроники расположены кнопки управления и жидкокристаллический дисплей для отображения показаний (массовой концентрации и температуры) и сигналов тревоги.
Модуль проточной ячейки SFC BA содержит мембранные датчики CAN исполнений
CAN FC1 (для определения свободного хлора) или CAN ТС1 (для определения общего хлора), а также встроенный датчик температуры для измерений температуры и введения температурной компенсации. В мембранных датчиках применяется электролит, который поддерживает постоянное значение рН.
Расход воды через ячейку поддерживается постоянным в заданном диапазоне, может изменяться клапаном- регулятором расхода.
Концентрация остаточного связанного хлора определяется по разности измеренных значений концентраций общего и свободного хлора.
Анализатор имеет следующие виды входных и выходных сигналов:
-
- релейные выходы;
-
- цифровой вход;
-
- выход сигнала мА;
-
- разъем CAN для подключения датчика;
-
- разъем для подключения карт памяти SD;
-
- разъем для обновления встроенного ПО. Внешний вид анализатора приведен на рисунке 1.

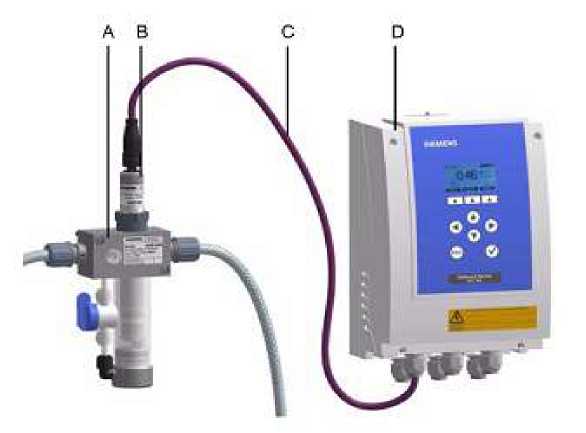

Рисунок 1 - Внешний вид анализатора SFC BA A - модуль проточной ячейки SFC BA B - мембранный датчик CAN С - соединительный кабель М 12 D - Модуль электроники SFC BA
Комплектность поставки анализаторов приведена в таблице 4.
Таблица 4
|
№ п/п |
Наименование |
Количество |
|
1 |
Анализатор SFC BA |
1 шт. |
|
2 |
Карта памяти SD не менее 128 Мв |
1 шт. |
|
3 |
Соединительный кабель |
1 шт. |
|
4 |
Кабель для обновления ПО |
1 шт. |
|
5 |
Комплект ЗИП (мембраны, электролит) |
1 компл. |
|
6 |
Комплект для монтажа анализатора |
1 компл. |
|
7 |
Руководство по эксплуатации |
1 экз. |
|
8 |
Методика поверки МП-242-1548-2013 |
1 экз. |
