Номер по Госреестру СИ: 50669-12
50669-12 Анализаторы
(SFC Micro/2000)
Назначение средства измерений:
Анализаторы SFC Micro/2000 предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Аналитический паспорт типа средства измерений
50669-12 — Анализаторы
SFC Micro/2000
Фирма "Evoqua Water Technologies Ltd."
СОЕДИНЕННОЕ КОРОЛЕВСТВО
МПИ: 1 год
Действует
1
организаций0
владельцев5
версий8
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
3 928 ₽
Средневзвешенная цена
медиана: 3 928 ₽
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
0
Концентрация владельцев
HHI; доля топ-5: 0%
2
Модификаций
на графике — наиболее массовые
75%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 8 поверок; пик пришёлся на 2017 год (6).
- Последний завершённый год показал снижение на 66.7% (2018 к 2017).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет -66.7%.
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- Средневзвешенная цена поверки — 3 928 руб.; ценами покрыто 0% годового объёма, расчётный известный объём услуг — 0 руб.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 75%.
Документы и быстрые переходы
Пик активности: 2017 — 6
Долгосрочный CAGR: -66.7%
Активных версий: 1
Ценовой диапазон: 3 928–3 928 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1fa99e5f-a1d4-1ad5-fb54-45e98be2b310 | 50669-12 | 2022-11-09 | — | актуальная |
| ea1ea2bc-fb7d-91c5-c9f9-1c4edceaadd2 | 50669-12 | 2022-11-03 | 2022-11-09 | архивная |
| 39aeeedb-131c-aa94-cc05-3d62f8a86f84 | 50669-12 | 2022-06-28 | 2022-11-03 | архивная |
| 8fdc1b84-f863-0192-4844-fc833d7e3459 | 50669-12 | 2022-06-27 | 2022-06-28 | архивная |
| 630d38c4-2033-4e2c-bfa1-1995f90fe490 | 50669-12 | 2020-05-07 | 2022-06-27 | архивная |
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.
Анализаторы
Рисунок № 1
Внешний вид.
Анализаторы
Рисунок № 2
Общие сведения
Дата публикации - 09.11.2022
Срок свидетельства - 07.06.2022
Номер записи - 140162
ID в реестре СИ - 362562
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SFC Micro/2000, MICRO 2000
Производитель
Изготовитель - Фирма "Evoqua Water Technologies Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№597 от 2016.05.23 О переоформлении свидетельства об утверждении типа средств измерений № 47480 "Анализаторы SFC Micro/2000"
№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№2766 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроустановки зданий" (ТК 337)
Наличие аналогов СИ: Анализаторы (SFC Micro/2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Evoqua Water Technologies Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49967-12 01.06.2017 |
Анализаторы, Depolox 3 Plus Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
50342-12 07.06.2027 |
Анализаторы, MFC Depolox 5, SFC Depolox 5 Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
50669-12 07.06.2022 |
Анализаторы, SFC Micro/2000 Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
51033-12 07.06.2027 |
Анализаторы, MFC VariaSens, SFC VariaSens Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
|
52750-13 15.02.2018 |
Анализаторы, Depolox Pool Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
54776-13 09.07.2024 |
Анализаторы, SFC BA Фирма "Evoqua Water Technologies Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ МП |
1 год |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Кто поверяет Анализаторы (SFC Micro/2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "МОСВОДОКАНАЛ" (1614) | 8 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы (SFC Micro/2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели прибора методом наклейки или голографическим методом и на титульный лист Руководства по эксплуатации анализаторов SFC Micro/2000.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Анализаторы SFC Micro/2000. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам SFC Micro/2000
-
1 ГОСТ 52921-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
-
3 ГОСТ 27987-88 «ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия».
-
4 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1362-2012 «Анализаторы SFC Micro/2000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в мае 2012 г.
Основные средства поверки: анализатор хлора Р15 plus-М фирмы «USF Wallace & Tiernan», пределы допускаемой погрешности ±10 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Evoqua Water Technologies Ltd.», Великобритания
Адрес: One160 London Road, Sevenoaks, Kent, TN13 1BT, UK
Тел.+ 44 1732 771777
Email Ronald.russ@evoqua.com
Заявитель
ООО «Экоконтроль С»
Адрес: 105066, Российская Федерация, г. Москва, ул. Байкальская, д. 11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005,Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс: (812) 713-01-14
Электронная почта: info@vniim.ru
Принцип действия анализаторов - электрохимическое восстановление растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Анализаторы SFC Micro/2000 (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
-
- электронный измерительный модуль SFC,
-
- измерительная ячейка Micro/2000 для определения остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
На дисплее электронного измерительного модуля отображается содержание свободного или общего хлора в воде в мг/л.
Измерительная ячейка Micro/2000 включает в себя трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Рабочий электрод и противоэлектрод изготовлены из платинового сплава, электродом сравнения служит электрод из серебра/хлорида серебра. Перистальтический насос обеспечивает подачу достаточного объема пробы воды в измерительный элемент. Измерительная ячейка Micro/2000 подключена к электронному измерительному модулю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в электронный измерительный модуль для обработки.
Внешний вид анализаторов приведен на рис. 1, 2.

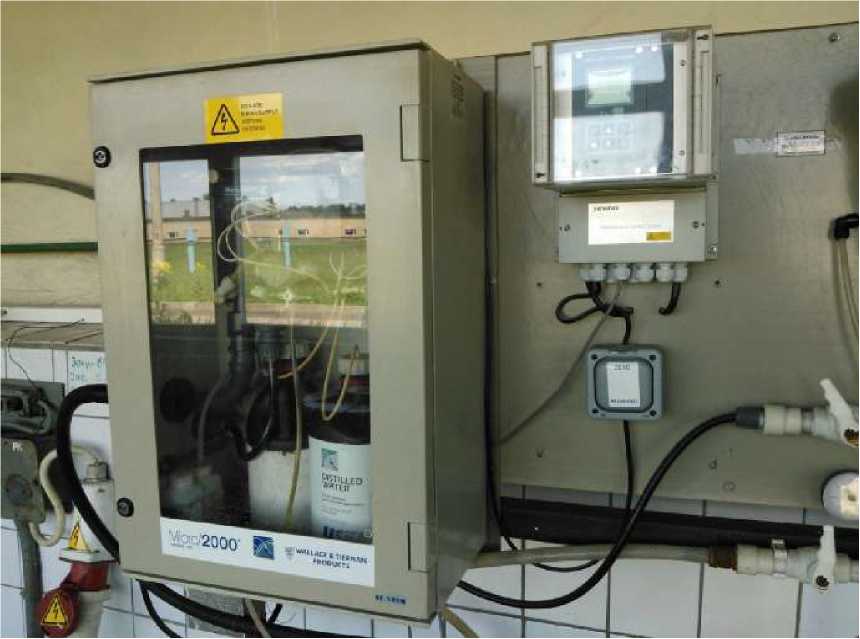

Рисунок 1 - Общий вид анализаторов SFC Micro/2000

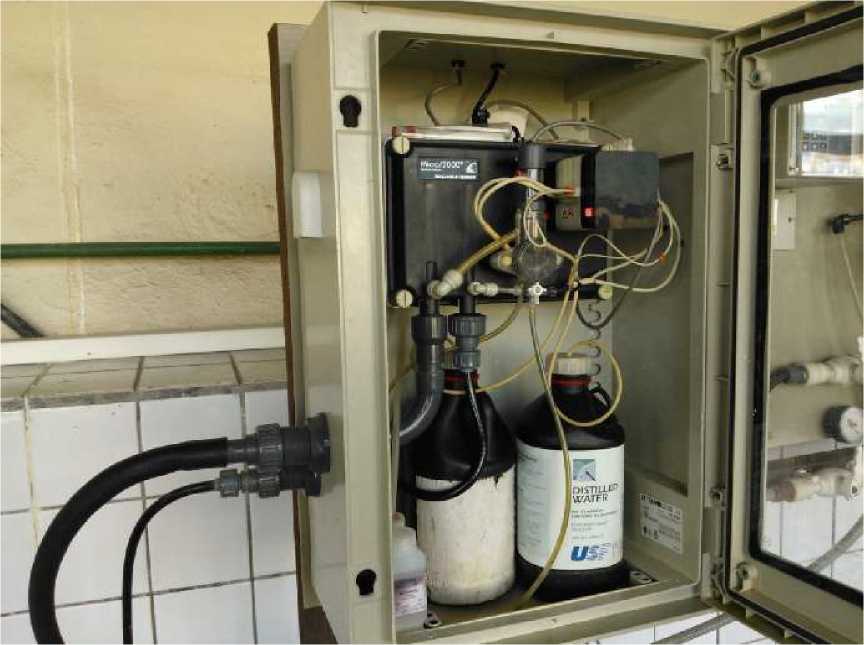

Рисунок 2 - Общий вид анализаторов SFC Micro/2000 (с открытой дверцей)
Таблица 4
|
Наименование |
Количество |
|
Анализатор SFC Micro/2000 |
1 шт. |
|
Комплект аксессуаров Micro/2000 |
1 шт. |
|
Комплект аксессуаров перистальтического насоса |
1 шт |
Продолжение таблицы 4
|
Наименование |
Количество |
|
Комплект аксессуаров головки измерительного элемента |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
