Номер по Госреестру СИ: 52750-13
52750-13 Анализаторы
(Depolox Pool)
Назначение средства измерений:
Анализаторы Depolox Pool предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде, pH, окислительно-восстановительного потенциала.
Внешний вид.
Анализаторы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели прибора методом наклейки и на титульный лист Руководства по эксплуатации анализаторов Depolox Pool.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы Depolox Pool. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам Depolox Pool
1 ГОСТ 52921-2008 «Приборы контроля и регулирования технологических процессов . Общие технические условия».
-
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
-
3 ГОСТ 27987-88 «ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия».
-
4 ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН ».
-
5 P 50.2.036-2004 «ГСИ. рН-метры и иономеры. Методика поверки».
-
6 ГОСТ 8.450-81. «ГСИ. Шкала окислительных потенциалов водных растворов »
-
7 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1417-2012 «Анализаторы Depolox Pool. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в октябре 2012 г. и Р. 50.2.036-2004.
Основные средства поверки:
- анализатор хлора Р 15 plus- М фирмы «USF Wallace & Tiernan», пределы допускаемой погрешности ± 10 %,
- рабочие эталоны pH 2-го разряда - буферные растворы по ГОСТ 8.120-99,
- растворы по ГОСТ 8.450-81.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Evoqua Water Technologies Ltd.», Великобритания
Адрес: One160 London Road, Sevenoaks, Kent, TN13 1BT, UK Тел.+ 44 1732 771777
E-mail Ronald.russ@evoqua.com
Заявитель
ООО «Экоконтроль С» (Российская Федерация)
Адрес: 105066, Российская Федерация, г. Москва, ул. Байкальская, д. 11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005,Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс: (812) 713-01-14
Электронная почта: info@vniim.ru
Принцип действия анализаторов при измерении свободного или общего хлора основан на электрохимическом восстановлении растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Принцип действия анализаторов при измерении pH и окислительновосстановительного потенциала (ОВП) основан на измерении разности потенциалов, поступающей от первичных преобразователей (электродов).
Анализаторы Depolox Pool (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
-
- электронный измерительный модуль с жидкокристаллическим дисплеем и клавиатурой,
-
- измерительная ячейка с датчиками для определения остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде, pH, ОВП.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. В составе электронного усилителя имеется набор интегральных плат с возможностью их замены для расширения возможностей анализатора. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Измерительный датчик свободного (активного) хлора включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Электрод сравнения серебро/серебро (для общего хлора серебро/иодид серебро) и золотой рабочий электрод располагаются внутри мембранного колпачка, который наполняется раствором электролита. Противоэлектрод из нержавеющей стали, располагается вне мембранного колпачка. Хлорсеребряный электрод служит электродом сравнения; контакт между электродом сравнения и пробой воды устанавливается посредством двух мембран. Прозрачная емкость с электролитом позволяет визуально контролировать уровень электролита. Мембрана в крышке емкости обеспечивает выравнивание давления. Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в анализатор для обработки.
На дисплее электронного измерительного модуля отображается содержание свободного или общего хлора в воде в мг/л, pH в безразмерных единицах, ОВП в мВ.
В диапазоне температур от 0 до 50 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.
Внешний вид анализаторов приведен на рисунке 1.

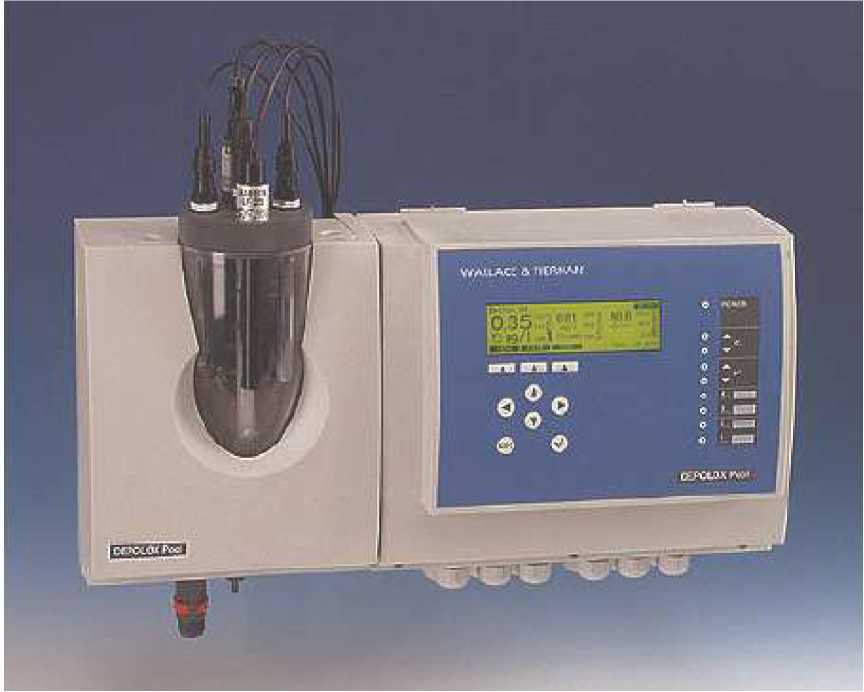

Рисунок 1 - Общий вид анализаторов Depolox Pool
Таблица 6
Наименование |
Количество |
Анализатор Depolox Pool |
1 шт. |
Датчики в соответствии с заказом |
1 комп. |
Крепёжный комплект |
1 шт. |
Комплект аксессуаров |
1 шт. |
Руководство по эксплуатации |
1 экз. |
Дополнение к Руководству по эксплуатации |
1 экз. |
Методика поверки |
1 экз. |
