Номер по Госреестру СИ: 51033-12
51033-12 Анализаторы
(MFC VariaSens, SFC VariaSens)
Назначение средства измерений:
Анализаторы MFC VariaSens, SFC VariaSens предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Внешний вид.
Анализаторы
Рисунок № 1
Внешний вид.
Анализаторы
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели прибора методом наклейки или голографическим методом и на титульный лист Руководства по эксплуатации анализаторов MFC VariaSens, SFC VariaSens.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Анализаторы MFC VariaSens, SFC VariaSens. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам MFC VariaSens, SFC VariaSens
-
1 ГОСТ 52921-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
-
3 ГОСТ 27987-88 «ГСП. Анализаторы жидкостей потенциометрические. Общие технические условия».
-
4 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1377-2012 «Анализаторы MFC VariaSens, SFC VariaSens. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки: анализатор хлора Р15 plus-М фирмы «USF Wallace & Tiernan», пределы допускаемой погрешности ±10 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Evoqua Water Technologies Ltd.», Великобритания
Адрес: One160 London Road, Sevenoaks, Kent, TN13 1BT, UK Тел.+ 44 1732 771777
Email Ronald.russ@evoqua.com
Заявитель
ООО «Экоконтроль С»
Адрес: 105066, Российская Федерация, г. Москва, ул. Байкальская, д. 11
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005,Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс: (812) 713-01-14
Электронная почта: info@vniim.ru
Принцип действия анализаторов - электрохимическое восстановление растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Анализаторы MFC VariaSens, SFC VariaSens (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы включают в себя:
-
- электронный измерительный модуль MFC или SFC,
-
- измерительная ячейка VariaSens с датчиком для определения остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Электронный измерительный модуль представляет собой электронный усилитель, управляемый микропроцессором. Встроенные интерфейсы RS485, RS232 могут использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами.
Электронный измерительный модуль находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Электронный измерительный модуль MFC, в отличие от электронного измерительного модуля SFC, может выводить на экран несколько измеряемых величин одновременно.
Измерительный датчик свободного (активного) хлора включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Электрод сравнения серебро/серебро (для общего хлора серебро/иодид серебро) и золотой рабочий электрод располагаются внутри мембранного колпачка, который наполняется раствором электролита. Противоэлектрод из нержавеющей стали, располагается вне мембранного колпачка. Хлорсеребряный электрод служит электродом сравнения; контакт между электродом сравнения и пробой воды устанавливается посредством двух мембран. Прозрачная емкость с электролитом позволяет визуально контролировать уровень электролита. Мембрана в крышке емкости обеспечивает выравнивание давления. Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в электронный измерительный модуль для обработки.
На дисплее электронного измерительного модуля отображается содержание свободного или общего хлора в воде в мг/л.
В диапазоне температур от 5 до 45 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.
Внешний вид анализаторов приведен на рис. 1, 2.

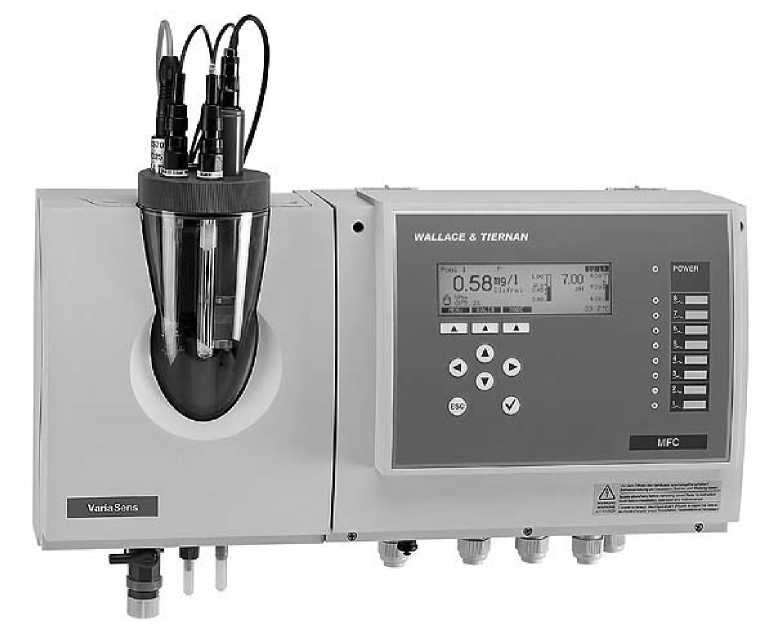

Рисунок 1 - Общий вид анализаторов MFC VariaSens

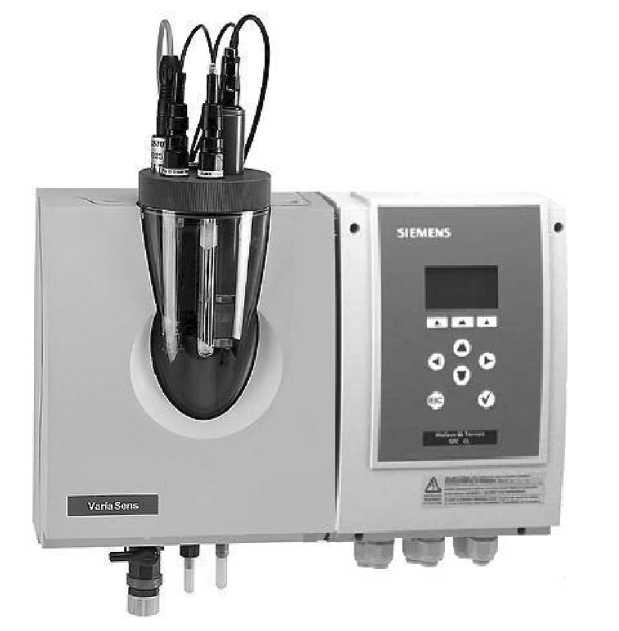

Рисунок 2 - Общий вид анализаторов SFC VariaSens
