Номер по Госреестру СИ: 49967-12
49967-12 Анализаторы
(Depolox 3 Plus)
Назначение средства измерений:
Анализаторы Depolox 3 plus предназначены для непрерывного автоматического измерения массовой концентрации остаточного свободного (активного) или общего (остаточного свободного и остаточного связанного) хлора в воде.
Область применения - непрерывный контроль процессов хлорирования и дехлорирования питьевой воды.
Внешний вид.
Анализаторы
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосят на специальную табличку на лицевой панели прибора методом наклейки или голографическим методом и на титульный лист Руководства по эксплуатации анализаторов Depolox 3 plus.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы Depolox 3 plus. Руководство по эксплуатации», 2012 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору Depolox 3 Plus
-
1 ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
-
2 ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия».
-
3 ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показателей состава и свойств».
-
4 ГОСТ Р 51522-99 (МЭК 61326-1-97) «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
-
5 ГОСТ Р 51350-99 (МЭК 61010-1090). «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования. Часть 1. Общие технические требования».
-
6 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1308-2012 «Анализаторы Depolox 3 plus. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
Анализатор хлора Р15 plus-М фирмы «USF Wallace & Tiernan», пределы допускаемой погрешности ±10 %.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Evoqua Water Technologies Ltd.», Великобритания
Адрес: One160 London Road, Sevenoaks, Kent, TN13 1BT, UK
Тел.+ 44 1732 771777; E-mail Ronald.russ@evoqua.com
Заявитель
ООО «Экоконтроль С»
Адрес: 105066, Российская Федерация, Москва, ул. Спартаковская, д. 6-37
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
Тел. (812) 251-76-01, факс: (812) 713-01-14
Электронная почта: info@vniim.ru
Анализаторы Depolox 3 plus (далее - анализаторы) представляют собой автоматические стационарные приборы непрерывного действия.
Анализаторы состоят из электронного измерительного модуля Depolox 3 plus и датчика и измерительной ячейки хлора.
Анализаторы включают в себя:
-
- датчик общего хлора (AAB1423) с измерительным электродом TCL для определения общего (остаточного свободного и остаточного связанного) хлора;
-
- измерительная ячейка (AAC4306) для определения остаточного свободного (активного) хлора.
Принцип действия анализатора - электрохимическое восстановление растворенного в воде хлора (либо хлора, замещенного на йод) в потенциостатических условиях.
Модуль Depolox 3 plus представляет собой электронный усилитель, управляемый микропроцессором. Встроенный интерфейс RS485 может использоваться для передачи измеренных величин и рабочих режимов в персональный компьютер, диспетчерскую или в блок управления стандартными периферийными устройствами (SPC). Модуль Depolox 3 plus находится в корпусе, который крепится на стену и устанавливается вблизи проточного узла. На лицевой панели измерительного модуля расположены жидкокристаллический дисплей для индикации показаний, индикатор аварийного сигнала ALARM и кнопки для управления меню анализатора.
Измерительный элемент свободного (активного) хлора - датчик AAC4306 включает трехэлектродную систему с внешним управлением посредством потенциостатического замкнутого контура. Рабочий и вспомогательный электроды изготовлены в виде полукольца из платинового сплава. Хлорсеребряный электрод служит электродом сравнения; контакт между электродом сравнения и пробой воды устанавливается посредством двух мембран. Электрод сравнения укреплен в скобках из ПВХ и полностью погружен в электролит. Прозрачная емкость с электролитом позволяет визуально контролировать уровень электролита. Мембрана в крышке емкости обеспечивает выравнивание давления. Измерительный элемент подключен к цифровому измерительному усилителю, который поддерживает регулируемый постоянный потенциал между рабочим электродом и электродом сравнения. Ток, генерируемый в измерительном элементе, прямо пропорционален концентрации окисляющего вещества в пробе воды. Ток передается в электронный измерительный модуль Depolox 3 plus для обработки.
Для поддержания необходимых значений проводимости и рН (контролируемых соответствующими датчиками) в данный датчик добавляется в автоматическом режиме буферный раствор.
Для определения общего хлора в буферный раствор добавляют иодид калия, который вступает в реакцию со свободным и связанным хлором с выделением эквивалентного количества вещества-окислителя - йода.
Влияние не измеряемых компонентов устраняется доведением рН анализируемой воды до значения 6,5 при помощи буферного раствора.
Датчик общего хлора (AAB1423) с измерительным электродом TCL применяется для определения общего (остаточного свободного и остаточного связанного) хлора;
Точность и воспроизводимость показаний прибора обеспечивают:
§ потенциостатическое управление;
§ система непрерывной гидростатической очистки электродов ;
§ регулируемый объемный расход пробы воды не менее 30 дм3/ч
В диапазоне температур от 5 до 50 °С осуществляется автоматическая температурная компенсация измеряемой массовой концентрации остаточного активного хлора.
Концентрация остаточного связанного хлора определяется по разности измеренных значений концентраций общего и свободного хлора.

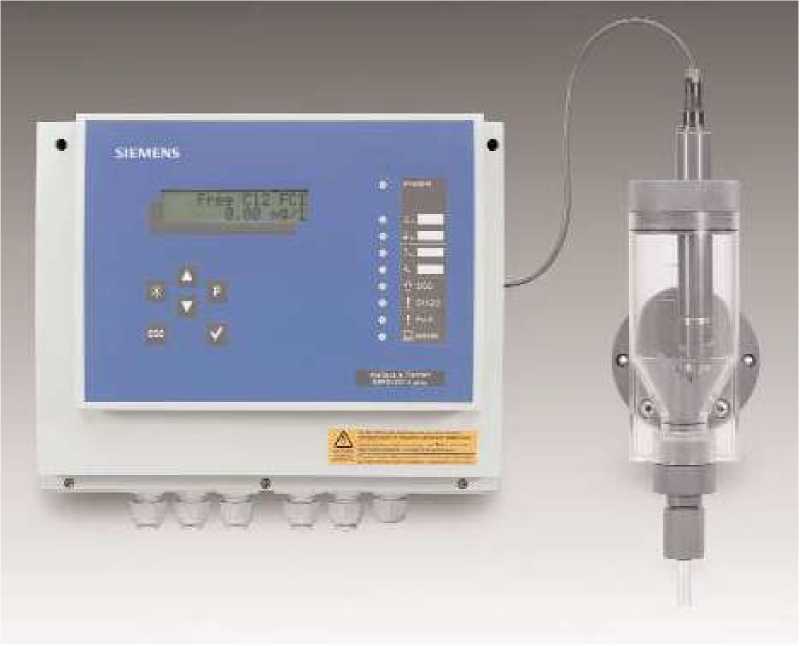

Внешний вид прибора приведен на рисунке 1.
Рисунок 1
Таблица 3
Наименование |
Обозначение |
Количество |
Электронный измерительный модуль |
AAD5686 |
1 шт. |
Измерительная ячейка мембранного типа |
AAC4306 |
1 шт. |
Датчик общего хлора |
AAB1423 |
1 шт. |
Кабель |
AAC4681 |
1 шт. |
Мембранный колпачок |
AAB1720 |
1 шт. |
Электролит |
AAB1723 |
1 шт. |
Переключатель потока |
AAA7000 |
1 шт. |
Запорный вентиль |
U95687 |
1 шт. |
Набор запасных частей для годового регламента: мембранный колпачок с абразивной бумагой, электролит |
AAB1534 |
1 комп. |
Армированный шланг Р53-4473 (2.2 м) |
RP534473 |
1 шт. |
Руководство по эксплуатации |
1 экз. | |
Методика поверки (приложение А к Руководству по эксплуатации) |
1 экз. |
