Номер по Госреестру СИ: 54561-13
54561-13 Измерители цифровые многофункциональные
(VT200, AMI300)
Назначение средства измерений:
Измерители цифровые многофункциональные моделей VT200, AMI300 (далее по тексту - приборы) предназначены для измерений температуры различных сред, относительной влажности воздуха, скорости воздушного потока, разности давлений газов и атмосферного давления (AMI300). При применении сменного модуля «ток/напряжение» -для измерений выходных аналоговых сигналов постоянного тока и напряжения термопреобразователей и различных датчиков с унифицированным выходным сигналом.

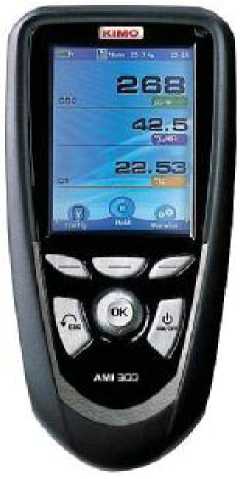

Внешний вид.
Измерители цифровые многофункциональные
Рисунок № 1

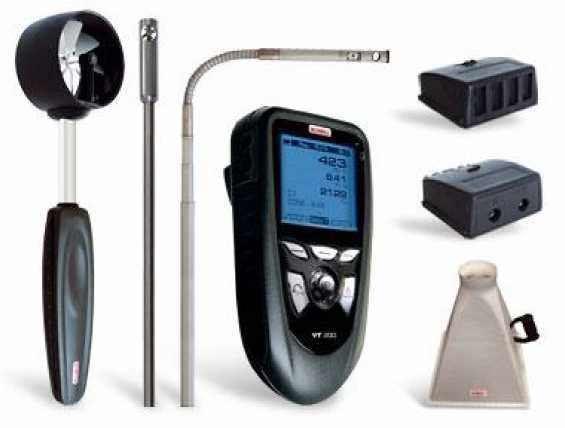

Внешний вид.
Измерители цифровые многофункциональные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 16.08.2018
Номер записи - 144625
ID в реестре СИ - 367025
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
модель VT 200, модель AMI300, модель AMI 300, модели АМI300, мод. VT200, мод. AMI300, Измеритель цифровой многофункциональный модели VT200, Измеритель цифровой многофункциональный модели AMI, Измеритель цифровой многофункциональный VT200, Измеритель цифровой многофугкциональный модели VT200, VT200, AMI300, VT200, VT 200, VT, AMI310, AMI300 (10000Па), AMI300, AMI 300, -,
Производитель
Изготовитель - Фирма "KIMO Instruments"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.
Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.
Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.
Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Примечание!
Добавлены следующие фильтры:- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)
Статистика
Кол-во поверок - 130
Выдано извещений - 8
Кол-во периодических поверок - 73
Кол-во средств измерений - 37
Кол-во владельцев - 25
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 368 дн.
Приказы РСТ, где упоминается данный тип СИ
№3379 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Безопасность сырья, материалов и веществ" (ТК 339)
Наличие аналогов СИ: Измерители цифровые многофункциональные (VT200, AMI300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KIMO Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47589-11 26.08.2016 |
Анемометры цифровые, VT100, LV101, LV107, LV110, LV120, LV130 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
50123-12 |
Трубки Пито-Прандтля дифференциальные, TPL-03-100-T Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
53260-13 22.04.2018 |
Манометры цифровые, MP 100, MP 101, MP 105, MP 112, MP 115, MP 120, MP 130, MP 200 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
53989-13 25.06.2018 |
Термометры цифровые , TK, TM, TN, TR Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
54360-13 29.07.2018 |
Анализаторы дымовых газов, KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54561-13 16.08.2018 |
Измерители цифровые многофункциональные, VT200, AMI300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55866-13 |
Термопреобразователь сопротивления платиновый, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
60865-15 10.06.2021 |
Термометры цифровые , TK110, TK112, TR110, TR112, TM110, TM210, TST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60866-15 10.06.2021 |
Термогигрометры , HD110, HM110, TH110, TH210, HST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60867-15 10.06.2021 |
Термоанемометры , CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61012-15 30.06.2021 |
Измерители цифровые многофункциональные, HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61042-15 30.06.2021 |
Манометры цифровые дифференциальные, МР110, МР111, МР112М, МР115М, МР120М Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
62295-15 18.11.2021 |
Датчики давления, PST, CP 110, CP 210 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
66966-17 21.03.2022 |
Термопреобразователи сопротивления платиновые, SFBT50-B Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
70432-18 |
Термопреобразователи сопротивления платиновые, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Измерители цифровые многофункциональные (VT200, AMI300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 2 | 4 | 0 | 4 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 10 | 1 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 5 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ТЕСТЭЙР" (1775) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 0 | 12 | 1 | 11 | 0 | 11 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 2 | 0 | 2 | 1 | 2 | 0 | 2 |
Стоимость поверки Измерители цифровые многофункциональные (VT200, AMI300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2094 | 2787 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1700 | 2787 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2478 | 2787 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2253 | 2787 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1650 | 2787 |
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из метрологически значимой встроенной части ПО, находящейся в микропроцессоре, размещенном внутри корпуса термометра, и не доступно для внешней модификации, а также внешнего, метрологически незначимого ПО «Datalogger-10», предназначенного для сохранения и обработки данных измерений из памяти прибора.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений соответствует уровню «A» - не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование программ-много обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (*) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ПО для приборов модели VT200 (встроенная часть) |
APP200-U18_11- 05_V2-33.hex |
2.33 |
0x90BA75C0 |
CRS32 |
|
ПО для приборов модели AMI300 (встроенная часть) |
AMI300-U17_11- 05_v2-33.hex |
2.33 |
0xF8DFAD11 |
CRS32 |
(*)----------------------------------------1------------------------------------------------------1
(*) Примечание: и более поздние версии.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе руководства по эксплуатации на приборы.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям цифровым многофункциональным моделей VT200, AMI300ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.558-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
Международный стандарт МЭК 60584-1:1995 Термопары. Часть 1. Градуировочные таблицы.
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тяго-напоромеры. Общие технические условия
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений относительной влажности газов.
Лист № 9 Всего листов 9 ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.542-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений воздушного потока.
Поверка
Поверкаосуществляется по документу Мп 54561-13 «Измерители цифровые многофункциональные моделей VT200, AMI300. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», в марте 2013 г.
Основные средства поверки:
- эталонные 1, 2, 3- го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
- термометр сопротивления ЭТС -100 эталонный 3 разряда с погрешностью по ГОСТ 8.558-2009 в диапазоне температуры от минус 196 до плюс 660 °С;
Лист № 8 Всего листов 9 - многоканальный прецизионный измеритель температуры МИТ 8.10( М) с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-5R+540-4), где R - измеряемое сопротивление, Ом.
-
- термостат с флюидизированной средой FB-08, рабочий диапазон температур от плюс 50 до плюс 700 °С
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- калибраторы температуры JOFRA серий ATC-R и RTC-R с общим диапазоном воспроизводимых температур от минус 48 до плюс 700 °С и нестабильностью поддержания заданной температуры ±(0,005.0,02) °С;
-
- сосуд Дьюара с азотом;
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С;
-
- компаратор напряжений Р3003 (с блоком калибратора тока ЕР3003), класс точности 0,0005;
-
- камера климатическая мод. MHU-880CSSA, диапазон воспроизводимых значений относительной влажности от 5 до 98 %;
-
- термогигрометр «ИВА-6АР», ПГ канала измерений относительной влажности ±1,0 % в диапазоне от 2 до 98 %;
-
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: 10.98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
-
- манометры грузопоршневые МП-2,5; МВП-2,5; МП-6; МП-60; КТ 0,02;
-
- манометр грузопоршневой МПА-15, КТ 0,01;
-
- эталонная аэродинамическая установка (стенд) с диапазоном воспроизведения скорости воздушного потока от 0,1 до 30 м/с и с метрологическими характеристиками согласно ГОСТ 8.542-86.
Изготовитель
фирма KIMO Instruments, ФранцияFR-24700 MONTPON, Zone Industrielle BP16 Тел./ факс : +33(0) 1 60 06 69 25 / 29
Заявитель
ООО «Евротест»Адрес: 198216, г.Санкт-Петербург, Ленинский пр., 140 Тел \Факс +7 (812) 703-05-55 (многоканальный )
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г. МоскваПринцип действия приборов при измерении температуры термометров основан на измерении сигналов (электрического сопротивления или термо-ЭДС) поступающих в электронный блок от первичных термопреобразователей, пропорциональных измеряемой температуре.
Принцип измерения относительной влажности приборов основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Принцип действия приборов при измерении скорости воздушного потока термоанемометрическим способом основан на измерении тока, которым нагревается термистор, помещенный в воздушный поток. Принцип действия приборов при измерении скорости тахометрическим способом основан на тахометрическом принципе преобразовании скорости воздушного потока в частоту электрического сигнала с помощью крыльчатки, вращение который приводит в действие восьмиполюсной круглый магнит.
Принцип действия приборов при измерении давления основан на преобразовании упругой деформации первичного преобразователя, возникающей в результате воздействия измеряемого давления, в электрический выходной сигнал.
Приборы моделей VT200 и AMI300 являются портативными микропроцессорными приборами с возможностью накопления результатов измерений и отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и подключаемых к нему сменных датчиков температуры (термопреобразователей сопротивления с номинальной статической характеристикой преобразования (НСХ) типов Pt100 по ГОСТ 6651-2009 (в т.ч. и беспроводных) и термоэлектрических преобразователей (термопар) с НСХ типов «К», «J», «Т» по ГОСТ Р 8.585-2001), термоанемометрических («обогреваемая струна») и тахометрических («зонд-клыльчатка») сменных преобразователей скорости воздушного потока, а также модуля «ток/напряжение» для измерения выходных аналоговых сигналов постоянного тока и напряжения различных датчиков. Приборы модели AMI300 могут работать со сменными емкостными датчиками относительной влажности, а также с подключаемым модулем для измерения дифференциального давления MDP и модулем со встроенным зондом для измерений температуры, относительной влажности и атмосферного давления окружающего воздуха.
Приборы модели VT200 имеют следующие модификации VT200F, VT200H, VT200L, VT200P, VT200TP, VT200TF, а приборы модели AMI300 - AMI300, AMI300CLA, AMI300STD, AMI300PRO, AMI300CRF, AMI300SRF, AMI300PRF.
Модификации приборов различаются по типам подключаемых модулей и первичных преобразователей.
Приборы имеют специальный разъем для передачи результатов измерений для их последующей обработки в персональный компьютер.
Фото общего вида приборов приведены на рисунках 1-2.
че;
?1S
- ■-* *П
Рис.1 - VT200
Рис.2 - AMI300
Основные технические характеристики приборов модели VT200 приведены в таблице 2. Таблица 2
|
Параметры |
VT200 |
|
Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТС или ТП), °С
|
от минус 50 до плюс 250; от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400 |
|
Пределы допускаемой погрешности (*) в зависимости от типа НСХ первичного ТС или ТП):
|
±(0,25 °С + 0,3 % (от измеряемого значения)); ±1,1 °С или ±0,4 % (от измеряемого значения) (берут большее значение); ±0,8 °С или ±0,4 %; ±0,5 °С или ±0,4 % |
|
Конструктивное исполнение и тип подключаемого первичного термопреобразователя |
ТС: сменный, в т.ч. беспроводной (Pt100 SMART PLUS), класс допуска «1/3 B» по ГОСТ 6651-2009; ТП: сменный, класс 1 по ГОСТ Р 8.585-2001 (ГОСТ 6616-94) |
|
Диапазон измерений аналоговых электрических сигналов:
|
0-20, 4-20; 0-2,5, 0-10 |
|
Пределы допускаемой абсолютной погрешности канала измерений аналоговых электрических сигналов: - постоянного тока, мА - напряжения постоянного тока, В |
±0,01; ±0,002 (в диапазоне 0: 2,5 В); ±0,01 (0 : 10 В) |
|
Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с:
|
от 0,15 до 30; от 0,8 до 25; от 0,3 до 30; от 0,25 до 30 |
|
Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометрический:
|
±(3 % (от измеряемой величины) +0,03); ±(3 % +0,1) |
|
- преобразователь тахометрический диаметром 14 мм:
|
±(3 % +0,13); ±(1 % +0,3) |
|
- преобразователь тахометрический диаметром 70 мм:
|
±(3 % +0,1); ±(1 % +0,3) |
|
- преобразователь тахометрический диаметром 100 мм:
|
±(3 % +0,1); ±(1 % +0,3) |
|
Разрешающая способность дисплея прибора |
0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В; 0,1 м/с; 0,01 м/с |
|
Диапазон измерений температуры воздушного потока, °С |
от минус 20 до плюс 80 |
|
Пределы допускаемой погрешности канала измерений температуры воздушного потока, °С |
±(0,4 % +0,3); ±(0,3 % +0,25) (для термоанемометрического преобразователя) |
|
Масса, г |
340 |
|
Габаритные размеры, мм |
161,9x80,8x57,4 |
|
Напряжение питания, В |
6 (4 алкалиновые батареи типа LR6) |
|
Рабочие условия эксплуатации:
|
от 0 до плюс 50 до 95 |
|
Примечания: ( *) - для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП - только для электронного блока. | |
Основные технические характеристики приборов модели AMI300 приведены в таблице 3. Таблица 3
|
Параметры |
AMI300 |
|
Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТС или ТП), °С
|
от минус 50 до плюс 250; от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400 |
|
Пределы допускаемой погрешности (*) в зависимости от типа НСХ первичного ТС или ТП):
|
±(0,25 °С + 0,3 % (от измеряемого значения)); ±1,1 °С или ±0,4 % (от измеряемого значения) (берут большее значение); ±0,8 °С или ±0,4 %; ±0,5 °С или ±0,4 % |
|
Конструктивное исполнение и тип подключаемого первичного термопреобразователя |
ТС: сменный, в т.ч. беспроводной (Pt100 SMART PLUS), класс допуска «1/3 B» по ГОСТ 6651-2009; ТП: сменный, класс 1 по ГОСТ Р 8.585-2001 (ГОСТ 6616-94) |
|
Диапазон измерений аналоговых электрических сигналов:
|
0-20, 4-20; 0-2,5, 0-10 |
|
Пределы допускаемой абсолютной погрешности канала измерений аналоговых электрических сигналов:
|
±0,01; ±0,002 (в диапазоне 0-2,5 В); ±0,01 (0-10 В) |
|
Диапазон измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с:
|
от 0,15 до 30; от 0,8 до 25; от 0,3 до 30; от 0,25 до 30 |
|
Пределы допускаемой погрешности канала измерений скорости воздушного потока (в зависимости от типа первичного преобразователя), м/с: - преобразователь термоанемометрический: - в диапазоне от 0,15 до 3 м/ с: - в диапазоне от 3,1 до 30 м/ с: |
±(3 % (от измеряемой величины) +0,03); ±(3 % +0,1) |
|
- преобразователь тахометрический диаметром 14 мм: - в диапазоне от 0,8 до 3 м/ с: - в диапазоне от 3,1 до 25 м/ с: |
±(3 % +0,13); ±(1 % +0,3) |
|
- преобразователь тахометрический диаметром 70 мм: - в диапазоне от 0,3 до 3 м/ с: - в диапазоне от 3,1 до 30 м/ с: |
±(3 % +0,1); ±(1 % +0,3) |
|
- преобразователь тахометрический диаметром 100 мм: - в диапазоне от 0,3 до 3 м/ с: - в диапазоне от 3,1 до 30 м/с: |
±(3 % +0,1); ±(1 % +0,3) |
|
Диапазон измерений температуры воздушного потока, °С |
от минус 20 до плюс 80 |
|
Пределы допускаемой погрешности канала измерений температуры воздушного потока, °С |
±(0,4 % +0,3); ±(0,3 % +0,25) (для термоанемометрического преобразователя) |
|
Диапазон измерений относительной влажности, % |
от 5 до 95 |
|
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре 18-28 °С), % |
±2,9 |
|
Диапазон измерений температуры зонда «температура-влажность» и муль-тифункционального зонда, °С |
от минус 20 до плюс 80; от минус 40 до плюс 180 (высокотемпературный зонд) |
|
Пределы допускаемой погрешности канала измерений температуры с применением зонда «температура-влажность» и мультифункционального зонда (при температуре 18-28 °С), °С |
±(0,3 % +0,25) |
|
Диапазон измерений дифференциального давления: |
от минус 500 до плюс 500 Па; от минус 2500 до плюс 2500 Па; от минус 10000 до плюс 10000 Па; от минус 500 до плюс 500 мбар; от минус 2000 до плюс 2000 мбар |
|
Диапазон измерений атмосферного давления, гПа: |
от 800 до 1100 |
|
Пределы допускаемой погрешности канала измерений дифференциального давления, в диапазоне: - от минус 500 до плюс 500 Па : - от минус 2500 до плюс 2500 Па : - от минус 10000 до плюс 10000 Па : - от минус 500 до плюс 500 мбар : - от минус 2000 до плюс 2000 мбар: |
±(0,2 % +2 Па); ±(0,2 % +2 Па); ±(0,2 % +10 Па); ±(0,2 % +0,5 мбар); ±(0,2 % +2 мбар) |
|
Пределы допускаемой погрешности канала измерений атмосферного давления, гПа |
±3 гПа |
|
Разрешающая способность дисплея прибора |
0,1 °С; 0,01 °С; 0,01 мА; 0,01 В; 0,001 В; 0,1 м/с; 0,01 м/с; 0,1 Па; 1 Па; 0,1 мбар; 1 мбар |
|
Масса, г |
380 |
|
Габаритные размеры, мм |
172x85,4x57,1 |
|
Напряжение питания, В |
6 (4 алкалиновые батареи типа LR6) |
|
Рабочие условия эксплуатации:
|
от 0 до плюс 50 до 95 |
|
Примечания: ( * - для типа «Pt100» погрешность нормирована вместе с датчиком, для ТП - только для электронного блока. | |
