Номер по Госреестру СИ: 60866-15
60866-15 Термогигрометры
(HD110, HM110, TH110, TH210, HST)
Назначение средства измерений:
Термогигрометры моделей HD110, HM110, TH110, TH210, HST (далее по тексту -термогигрометры или приборы) предназначены для измерений температуры воздушной среды, неагрессивной к материалу защитной арматуры и чувствительного элемента (ЧЭ) термогигрометра (HD110, TH110, TH210, HST), относительной влажности окружающего воздуха и различных газообразных сред, а также для преобразования измеренных сигналов в аналоговые выходные сигналы постоянного тока или напряжения (HM110, TH110, TH210).
Внешний вид.
Термогигрометры
Рисунок № 1
Внешний вид.
Термогигрометры
Рисунок № 2
Внешний вид.
Термогигрометры
Рисунок № 3
Внешний вид.
Термогигрометры
Рисунок № 4
Внешний вид.
Термогигрометры
Рисунок № 5
Внешний вид.
Термогигрометры
Рисунок № 6
Внешний вид.
Термогигрометры
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) термогигрометров состоит из встроенной в микропроцессорный модуль средства измерений «Термогигрометры моделей HD110, HM110, TH110, TH210, HST» части ПО.
Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование встроенного ПО (в зависимости от модели) | |
HD110 |
HD110 14-06 |
HM110 |
HM110-D 14-12 |
TH110 |
TH110-D 14-12 |
TH210 |
TH210 14-02 |
HST |
HST-D 14-02 |
Номер версии (идентификационный номер) ПО (в зависимости от модели) () | |
HD110 |
V1-02 Ь2670 |
HM110 |
v1-16 B1184 |
TH110 |
v1-16 B1184 |
TH210 |
v1-14 B1083 |
HST |
v1-14 B1083 |
Цифровой идентификатор программного обеспечения |
по номеру версии |
-------------------------------------------------(*) -------------------------------------------------
Примечание к таблице 1:v 1 - и более поздние версии.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист (в левом верхнем углу) руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в соответствующем разделе руководства по эксплуатации на приборы.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термогигрометрам моделей HD110, HM110, TH110, TH210, HST
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные.
Техническая документация фирмы KIMO Instruments, Франция.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Поверка
Поверка осуществляется в соответствии с документом МП 60866-15 «Термогигрометры моделей HD110, HM110, TH110, TH210, HST. Методика поверки», утвержденным ФГУП «ВНИИМС» 02.12.2014 г.Основные средства поверки:
- измеритель комбинированный Testo 645 с зондом 0636 9741 диапазон измерения от -носительной влажности: 5...95 %, пределы допускаемой абсолютной погрешности измерения относительной влажности: ±1,0 %;
-
- камера климатическая КХТВ-100-О, диапазон воспроизводимых температур:
-70...+80 °С, диапазон воспроизведения относительной влажности: 10.98 %;
-
- генератор влажного воздуха HygroGen модификации HygroGen 2 (Гр. № 32405-11), диапазон воспроизведения относительной влажности от 0 до 100%, диапазон воспроизведения температуры от +5...+50 °С, пределы допускаемой абсолютной погрешности воспроизведения относительной влажностиЖ ±0,5 %, пределы допускаемой абсолютной погрешности воспроизведения температуры: ±0,1 °С;
-
- генератор влажного газа эталонный «Родник-4М», диапазон воспроизведения относительной влажности: 10.98 % (при температуре от плюс 15 до плюс 80 °С), пределы допускаемой абсолютной погрешности воспроизведения относительной влажности: ±1,0 %;
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.3 с диапазоном воспроизводимых температур от минус 80 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
-
- калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Госреестр № 52489-13).
Изготовитель
Фирма KIMO Instruments, Франция FR-24700 MONTPON, Zone Industrielle BP16
Тел./факс: +33(0) 1 60 06 69 25 / 29
Заявитель
ООО «Евротест»
Адрес: 198216, г.Санкт-Петербург, Ленинский пр., 140 Тел\Факс +7 (812) 703-05-55 (многоканальный)
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г.Москва, ул.Озерная, д.46Тел./факс: (495) 437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия термогигрометров при измерении температуры основан на измерении сигналов, поступающих в электронный блок от первичных преобразователей (зондов), пропорциональных измеряемой температуре.
Принцип измерения относительной влажности термогигрометров основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги.
Термогигрометры модели HD110 являются портативными микропроцессорными приборами с возможностью отображения измеряемых параметров на жидкокристаллическом дисплее, и состоят из электронного блока с автономным питанием и базового внешнего первичного измерительного преобразователя с полупроводниковым ЧЭ типа CMOS для измерения температуры и относительной влажности окружающей среды.
Термогигрометры моделей HM110 являются переносными микропроцессорными приборами с внешним или внутренним первичным измерительным преобразователем с ЧЭ типа «Capacitive» или CMOS. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов. Внешние первичные измерительные преобразователи изготавливаются в пластиковой защитной оболочке.
Термогигрометры моделей TH110 являются переносными микропроцессорными приборами с внешним или внутренним первичным измерительным преобразователем. Для измерения температуры используются ЧЭ типа «Capacitive» или CMOS, а для измерения относительной влажности окружающей среды ЧЭ типа CMOS или термистор типа NTC. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. На лицевой панели приборов размещён выход для подключения кабеля типа USB-mini/DIN. Приборы могут изготавливаться с дисплеем или без него. Внутри защитного корпуса размещены клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов. Внешние первичные измерительные преобразователи изготавливаются в пластиковой защитной оболочке.
Термогигрометры моделей TH210 являются переносными микропроцессорными приборами и состоят из электронного блока в пластиковом корпусе. Приборы могут изготавливаться без дисплея или с дисплеем. На лицевой панели приборов размещены кнопки регулирования. Внутри защитного корпуса размещены клеммы для подключения внешнего первичного измерительного преобразователя, выход для подключения кабеля типа USB-mini/DIN, клеммы для подключения к питающему напряжению, клеммы выходных аналоговых электрических сигналов, а также DIP-переключатели, позволяющие менять тип и диапазон выходных аналоговых сигналов. Внешние первичные измерительные преобразователи
Лист № 2 Всего листов 9 могут изготавливаться в пластиковой или в стальной защитной оболочке. Для измерения температуры используется ЧЭ типа Pt100 (по ГОСТ 6651-2009), а для измерения относительной влажности окружающей среды ЧЭ типа «Capacitive».
Термогигрометры моделей HST являются переносными микропроцессорными приборами с внешним или внутренним первичным измерительным преобразователем. Приборы выполнены в пластиковом корпусе, и состоят из электронного блока. Внешние первичные измерительные преобразователи изготавливаются в пластиковой защитной оболочке и крепятся к электронному блоку напрямую или с помощью удлинительного провода. Для измерения температуры используется ЧЭ типа CMOS или термистор типа NTC, а для измерения относительной влажности окружающей среды ЧЭ типа CMOS или «Capacitive». На лицевой панели приборов расположен дисплей для визуализации измеренных значений, выход для подключения кабеля типа USB-mini/DIN, кнопка регулирования, а также светодиод превышения (занижения) пороговых значений температуры. Внутри защитного корпуса размещены клеммы релейного выхода, клеммы для подключения к питающему напряжению, DIP-переключатели, а также клеммы для подключения внешнего измерительного преобразователя (только для моделей с внешним преобразователем с удлинительным проводом).
Термогигрометры моделей HD110, HM110, TH110, TH210, HST отличаются друг от друга по конструктивному исполнению, а также по метрологическим и техническим характеристикам.
Фотографии общего вида моделей приборов приведены на рисунках 1-4.

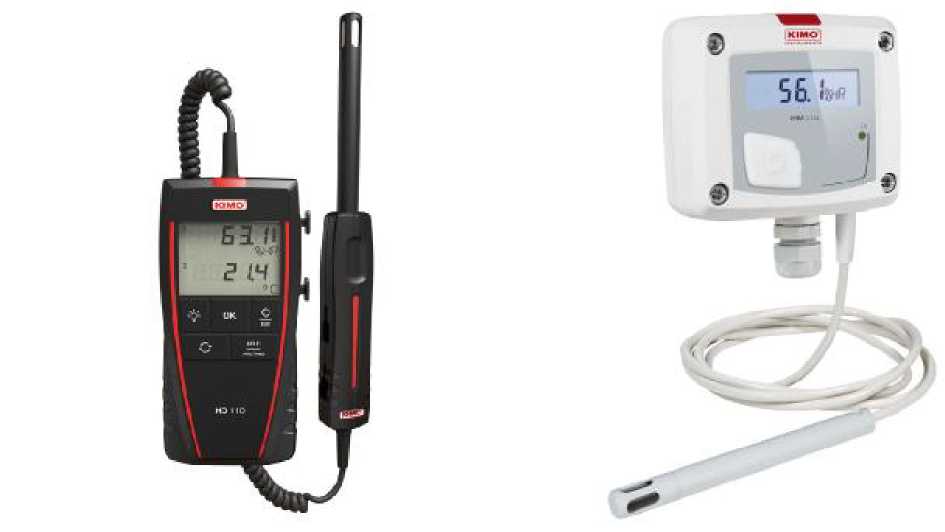

Рис.1 - HD110
Рис.2 - HM110, TH110
KIMo
7

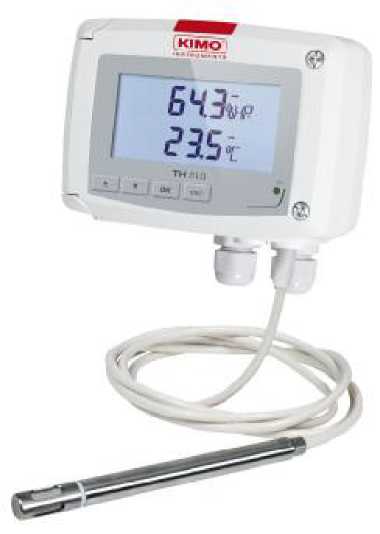

Рис.3 - TH210
Рис.4 - HST
В комплект поставки входят:
- термогигрометр ( модель в соответствии с заказом ) - 1 шт .;
- руководство по эксплуатации ( на русском языке) - 1 экз.;
- методика поверки - 1 экз.
По дополнительному заказу:
- кейс для транспортировки, сменные первичные измерительные преобразователи, программное обеспечение.
Основные технические характеристики приборов модели HD110 приведены в таблице 2. Таблица 2
Параметры |
HD110 |
Диапазон измеряемых температур, °С |
от минус 20 до плюс 70 |
Пределы допускаемой погрешности канала измерения температуры |
±(0,3 °С + 0,4 % (от измеряемой величины)) |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окружающей среды 20±5 °С), % |
±2,7 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окружающей среды выше (ниже) 20±5 °С), % |
±(0,04-|t-20|), где t - температура окружающей среды |
Разрешающая способность дисплея прибора |
0,1 °С; 0,1 % |
Масса, г |
310 |
Габаритные размеры, мм |
147,9x76,7x34,2 |
Напряжение питания, В |
6 (4 алкалиновые батареи типа AAA LR03) |
Рабочие условия эксплуатации:
|
от 0 до плюс 50 от минус 20 до плюс 70 до 95 |
Основные технические характеристики приборов модели HM110 приведены в таблице 3. Таблица 3
Параметры |
HM110 |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности при температуре окружающей воздуха 20±5 °С (в зависимости от типа ЧЭ), %:
|
±2,4; ±2,9 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окр. среды выше (ниже) 20±5 °С), % |
±(0,04-|t-20|), где t - температура окружающей среды |
Диапазон выходных аналоговых электрических сигналов:
|
4-20; 0-10 |
Разрешающая способность дисплея прибора |
0,1 % |
Параметры |
HM110 |
Масса, г, не более |
230 |
Габаритные размеры блока, мм |
90x80x41 |
Длина первичного преобразователя, мм, не более |
150 |
Диаметр первичного преобразователя, мм |
13 |
Длина кабеля первичного преобразователя, м |
2 |
Напряжение питания, В |
24 (переменного); 16-30 (постоянного) |
Рабочие условия эксплуатации:
|
от 0 до плюс 50 от минус 20 до плюс 80 до 95 |
Основные технические характеристики приборов модели TH110 приведены в таблице 4. Таблица 4
Параметры |
TH110 |
Диапазон измеряемых температур (в зависимости от типа ЧЭ), °С:
|
от 0 до плюс 50 от минус 20 до плюс 80 |
Пределы допускаемой погрешности канала измерения температуры (в зависимости от типа ЧЭ):
|
±(0,3 °С + 0,4 % (от измеряемой величины)) ±0,3 °С (в диапазоне от минус 40 до плюс 70); ±0,5 °С (в остальном диапазоне) |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности (при температуре окр. воздуха 20±5 °С), %: |
±2,4 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окр. среды выше (ниже) 20±5 °С), % |
±(0,04-|t-20|), где t - температура окружающей среды |
Диапазон выходных аналоговых электрических сигналов:
|
4-20; 0-10 |
Разрешающая способность дисплея прибора |
0,1 °С, 0,1 % |
Масса, г, не более |
230 |
Габаритные размеры блока, мм |
90x80x41 |
Длина первичного преобразователя, мм, не более |
150 |
Диаметр первичного преобразователя, мм |
13 |
Параметры |
TH110 |
Длина кабеля первичного преобразователя, м |
2 |
Напряжение питания, В |
24 (переменного); 16-30 (постоянного) |
Рабочие условия эксплуатации:
|
от 0 до плюс 50 от минус 20 до плюс 80 до 95 |
Основные технические характеристики приборов модели TH210 приведены в таблице 5. Таблица 5
Параметры |
TH210 |
Диапазон измеряемых температур, °С |
от минус 20 до плюс 80; от минус 40 до плюс 180 |
Пределы допускаемой погрешности канала измерения температуры |
±(0,25 °С + 0,3 % (от измеряемой величины)) |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности при температуре окр. воздуха 20±5 °С (в зависимости от типа ЧЭ), %:
|
±2,7 ±2,4 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окр. среды выше (ниже) 20±5 °С), % |
±(0,04-|t-20|), где t - температура окружающей среды |
Диапазон выходных аналоговых электрических сигналов:
|
0-20, 4-20; 0-5, 0-10 |
Разрешающая способность дисплея прибора |
0,1 °С; 0,1 % |
Масса, г |
320 |
Габаритные размеры блока, мм |
125x115x52,2 |
Длина первичного преобразователя, мм, не более |
150 |
Диаметр первичного преобразователя, мм, не более |
13 |
Длина кабеля первичного преобразователя, м |
2 |
Напряжение питания, В |
24 ± 10% (от напряжения питания); (115-230) ± 10%; |
Параметры |
TH210 |
Рабочие условия эксплуатации: - температура окружающей среды блока, °С: |
от 0 до плюс 50 |
- температура окружающей среды пластикового зонда, °С: |
от минус 20 до плюс 80 |
- температура окружающей среды стального зонда, °С: |
от минус 40 до плюс 180 |
- относительная влажности воздуха, %: |
до 95 |
Основные технические характеристики приборов моделей HST приведены в таблице 6. Таблица 6
Параметры |
HST |
Диапазон измеряемых температур (в зависимости от типа ЧЭ), °С:
|
от 0 до плюс 50 от минус 20 до плюс 80 |
Пределы допускаемой погрешности канала измерения температуры (в зависимости от типа ЧЭ):
|
±(0,3 °С + 0,4 % (от измеряемой величины)) ±0,3 °С (в диапазоне от минус 40 до плюс 70); ±0,5 °С (в остальном диапазоне) |
Диапазон измерений относительной влажности, % |
от 5 до 95 |
Пределы допускаемой абсолютной погрешности канала измерений относительной влажности при температуре окр. воздуха 20±5 °С (в зависимости от типа ЧЭ), %:
|
±2,4 ±2,9 |
Пределы допускаемой дополнительной абсолютной погрешности канала измерений относительной влажности (при температуре окр. среды выше (ниже) 20±5 °С), % |
±(0,04-|t-20|), где t - температура окружающей среды |
Разрешающая способность дисплея прибора |
0,01 % |
Масса, г, не более |
135 |
Габаритные размеры блока, мм |
90x80x41 |
Длина первичного преобразователя, мм, не более |
150 |
Диаметр первичного преобразователя, мм |
13 |
Длина кабеля первичного преобразователя, м |
2 |
Напряжение питания, В |
24 ± 10 % |
Рабочие условия эксплуатации:
|
от 0 до плюс 50 от минус 20 до плюс 80 до 95 |
