Идентификационные данные (признаки)

Значение

Идентификационное наименование встроенного ПО (в зависимости от модели)

TK110

TK110 14-06

TK112

TK112 14-06

TR110

TR110 14-06

TR112

TR112 14-06

TM110

TM110-A-CTN 14-12

TM210

TM210 14-02

TST

TST-A-I-PT100 14-02

Номер версии (идентификационный номер) ПО (в зависимости от модели) ⁽⁾

TK110

V1-02 Ь2670

TK112

V1-02 Ь2670

TR110

V1-02 Ь2670

TR112

V1-02 Ь2670

TM110

v1-16 B1184

TM210

v1-02 B2554

TST

v1-14 B1083

Цифровой идентификатор программного обеспечения

по номеру версии

Параметры

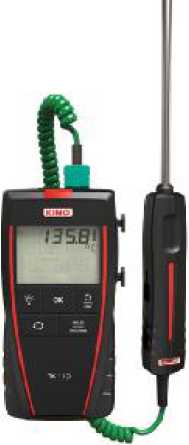

TK110, TK112

Диапазон измеряемых температур (в зависимости от типа НСХ первичного ТП), °С:

• - для типа «К»

• - для типа «J»

• - для типа «T»

• - для типа «S»

от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400;

от 0 до плюс 1760

Пределы допускаемой погрешности (только для электронного блока, в зависимости от типа НСХ первичного ТП), °С:

• - для типа «К»

• - для типа «J»'

• - для типа «T»

• - для типа «S»

±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение);

±0,8 или ±0,4 %; ±0,5 или ±0,4 %;

±1 или ±0,4 %

Разрешающая способность дисплея прибора

0,1 °С

Масса, г

210

Габаритные размеры, мм

147,9x76,7x34,2

Напряжение питания, В

6 (4 алкалиновые батареи типа LR03)

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажности воздуха, %

от 0 до плюс 50 до 95

Зонд

Тип НСХ по

ГОСТ Р 8.585-2001

Диапазон измеряемых температур, °С

Пределы допускаемой погрешности, °С ^{( )}

SKV 150,

SKV 300,

SKV 500

«К»

от минус 20 до плюс 90

±1,5

SKCP

«К»

от минус 40 до плюс 125

±1,5

SKCT

«К»

от минус 40 до плюс 150

±1,5

SCTK 100

«К»

от минус 40 до плюс 250

±1,5

SCK 150

«К»

от минус 20 до плюс 150

±(1,5 + 4 % (от измеряемой величины))*- ⁾

SCCK 150

«К»

от минус 20 до плюс 150

±(1,5 + 4 % (от измеряемой величины))* ⁾

SCLK

«К»

от минус 40 до плюс 150

±1,5

SCLK 150

«К»

от минус 40 до плюс 250

±1,5

SCLCK 150

«К»

от минус 40 до плюс 250

±1,5

SCLK2 150

«К»

от минус 40 до плюс 250

±1,5

SCLK-HT

«К»

от минус 50 до плюс 500

±(1,5 + 0,5 % (от измеряемой

Зонд

Тип НСХ по

ГОСТ Р 8.585-2001

Диапазон измеряемых температур, °С

Пределы допускаемой погрешности, °С ^{( )}

величины)/ ⁾

SCLAIK

«К»

от минус 40 до плюс 250

±1,5

SCLAIK2-150

«К»

от минус 40 до плюс 250

±1,5

SFCSMK

«К»

от 0 до плюс 400

±(1,5 + 4 % (от измеряемой величины))*- ⁾

SFCSMK-2

«К»

от 0 до плюс 400

±(1,5 + 4 % (от измеряемой величины))* ⁾

SK-PC

«К»

от минус 40 до плюс 250

±(1,5 + 4 % (от измеряемой величины))^{( )}

SKA-110

«К»

от минус 40 до плюс 80

±1,5

SAK-150

«К»

от минус 40 до плюс 250

±1,5

SAK-05,

SAK-1,

SAK-2,

SAK-5, SAK-10, SAK-25

«К»

от минус 40 до плюс 250

±1,5

SPK 150

«К»

от минус 40 до плюс 250

±1,5

SPK 300

«К»

от минус 40 до плюс 250

±1,5

SPK 10

«К»

от минус 40 до плюс 150

±1,5

SKT 125

«К»

от минус 40 до плюс 250

±1,5

SKTA 125

«К»

от минус 40 до плюс 250

±1,5

SPPK 125

«К»

от минус 40 до плюс 250

±1,5

SPAIK 80

«К»

от 0 до плюс 250

±1,5

SKP 1000,

SKP 1500,

SKP 2000

«К»

от минус 20 до плюс 150

±1,5

SIK 150,

SIK 250

«К»

от минус 40 до плюс 250

±1,5

SIK 500 HT,

SIK 1000 HT

«К»

от минус 40 до плюс

1000

±1,5 (в диапазоне от минус 40 до плюс 375 °С);

±0,4 %

(от измеряемой величины) (в остальном диапазоне)

SIS 1000 HT

«S»

от 0 до плюс 1400

±1,0 (в диапазоне от 0 до плюс 1100 °С);

±0,15 %

(от измеряемой величины) (в остальном диапазоне)

SIT 300 BT

«T»

от минус 200 до плюс 50

±1,5 % (от измеряемой величины) (в диапазоне от минус 200 до минус 66 °С);

±1,0 (св. минус 66 до минус 40 °С);

±0,5 (в диапазоне от минус 40 до плюс 50 °С)

SIKI 150

«К»

от минус 40 до плюс 700

±1,5 (в диапазоне от минус 40 до плюс 375 °С);

±0,4 %

(от измеряемой величины) (в остальном диапазоне)

SIKI 300

«К»

от минус 40 до плюс 300

±1,5

SIKI 500

«К»

от минус 40 до плюс

1000

±1,5 (в диапазоне от минус 40 до плюс 375 °С);

±0,4 %

(от измеряемого значения) (в остальном диапазоне)

Примечания:

^{( )} -погрешность нормирована вместе с электронным блоком (и измерительным модулем).

^{( )} - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты.

Параметры

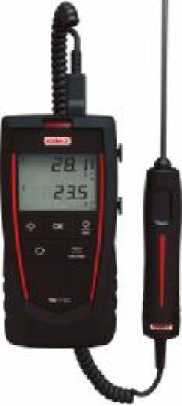

TR110, TR112

Диапазон измеряемых температур, °С

от минус 100 до плюс 400

Пределы допускаемой погрешности

см. таблицу 5

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Разрешающая способность дисплея прибора

0,1 °С

Масса, г

210

Габаритные размеры, мм

147,9x76,7x34,2

Напряжение питания, В

6 (4 алкалиновые батареи типа LR03)

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажности воздуха, %

от 0 до плюс 50 до 95

Зонд

Диапазон измеряемых температур, °С

Пределы допускаемой погрешности, °С ⁽⁾

SAP 150

от минус 40 до плюс 250

±(0,3 + 0,4 % (от измеряемой величины))

SCP 150

от минус 20 до плюс 150

±(0,25 + 6 % (от измеряемой величины))'*'

SIP 150,

SIP 250

от минус 40 до плюс 250

±(0,3 + 0,4 % (от измеряемой величины))

SIP 300 BT

от минус 100 до плюс 50

±(0,3 + 0,4 % (от измеряемой величины))

SIP 500 HT

от минус 40 до плюс 400

±(0,3 + 0,4 % (от измеряемой величины))

SPP 150

от минус 40 до плюс 250

±(0,3 + 0,4 % (от измеряемой величины))

SPAI 90

от 0 до плюс 200

±(0,3 + 0,4 % (от измеряемой величины))

Зонд

Диапазон измеряемых температур, °С

(**

Пределы допускаемой погрешности, °С

Примечание:

⁽ * -погрешность нормирована вместе с электронным блоком.

⁽ * - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты.

Параметры

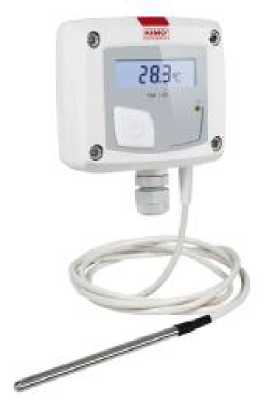

TM110

Диапазон измеряемых температур, °С

от 0 до плюс 50; от минус 20 до плюс 80; от минус 50 до плюс 50;

от 0 до плюс 100; от 0 до плюс 200;

от 0 до плюс 400; от минус 100 до плюс 400

Пределы допускаемой погрешности (в зависимости от типа ЧЭ*^(**:

• - для Pt100

• - для NTC

±(0,5 °С + 0,5 % (от измеряемой величины**; ±0,3 °С (в диапазоне от минус 40 до плюс 70 °С*;

±0,5 °С (в остальном диапазоне*

Диапазон выходных аналоговых электрических сигналов:

• - постоянного тока, мА:

• - напряжения постоянного тока, В:

4-20;

0-10

Разрешающая способность дисплея прибора

0,1 °С

Масса, г

162

Габаритные размеры, мм

90x80x41

Напряжение питания, В

24 (переменного);

16-30 (постоянного*

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажности воздуха, %

от 0 до плюс 50 до 95

Примечание:

⁽ •* -погрешность нормирована вместе с первичным преобразователем.

Параметры

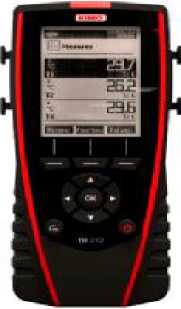

TM210

Диапазон измеряемых температур ТС, °С

от минус 200 до плюс 600

Условное обозначение номинальной статической характеристики преобразования (НСХ* по ГОСТ 6651-2009

Pt100

Параметры

TM210

Пределы допускаемой погрешности прибора при работе с зондами типа

Pt100

см. таблицу 8

Диапазон измеряемых температур ТП (в зависимости от типа НСХ первичного ТП), °С:

• - для типа «К»

• - для типа «J»

• - для типа «T»

• - для типа «S»

от минус 200 до плюс 1300; от минус 100 до плюс 750; от минус 200 до плюс 400;

от 0 до плюс 1760

Пределы допускаемой

погрешности (только для электронного блока в комплекте с измерительным модулем для термопар, в зависимости от типа НСХ первичного ТП), °С:

• - для типа «К»

• - для типа «J»'

• - для типа «T»

• - для типа «S»

±1,1 или ±0,4 % (от измеряемой величины) (берут большее значение);

±0,8 или ±0,4 %; ±0,5 или ±0,4 %;

±1 или ±0,4 %

Пределы допускаемой погрешности зондов термопарного типа

см. таблицу 3

Разрешающая способность дисплея прибора

0,1 °С

Масса, г

485

Габаритные размеры, мм

204x104x63

Напряжение питания, В

6 (4 алкалиновые батареи типа LR03)

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажности воздуха, %

от 0 до плюс 50 до 95

Зонд

Диапазон измеряемых температур, °С

Пределы допускаемой погрешности, °С ⁽⁾

SAPS 150

от минус 40 до плюс 250

±(0,25 + 0,4 % (от измеряемой величины))

SCPS 150

от минус 20 до плюс 150

±(0,25 + 6 % (от измеряемой величины))¹**'

SIPS 150,

SIPS 250

от минус 40 до плюс 250

±(0,25 + 0,3 % (от измеряемой величины))

SIPS 300 BT

от минус 196 до плюс 50

±(0,25 + 0,3 % (от измеряемой величины)) (в диапазоне от минус 100 до плюс 50 °С) ±(0,25 + 0,6 % (от измеряемой величины)) (в остальном диапазоне)

SIPS 500 HT

от минус 40 до плюс 450

±(0,25 + 0,3 % (от измеряемой величины))

SPPS 150

от минус 40 до плюс 250

±(0,25 + 0,3 % (от измеряемой величины))

SPAIS 90

от 0 до плюс 200

±(0,25 + 0,3 % (от измеряемой величины))

SPRP 300

от минус 196 до плюс 500

±(0,15 + 0,15 % (от измеряемой величины** от минус 40 до плюс 200 °С*

±(0,25 + 0,3 % (от измеряемой величины** (в остальном диапазоне*

Примечание:

⁽ * -погрешность нормирована вместе с электронным блоком.

⁽ * - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты.

Параметры

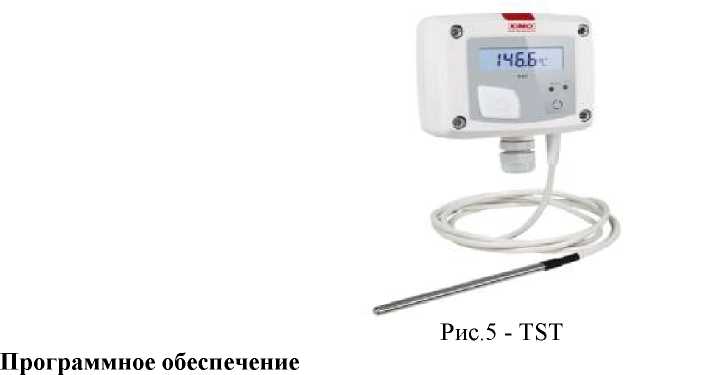

TST

Диапазон измеряемых температур, °С

от 0 до плюс 50; от минус 20 до плюс 80; от минус 100 до плюс 400

Пределы допускаемой погрешности (в зависимости от типа ЧЭ*^(**:

• - для Pt100

• - для NTC

±(0,5 °С + 0,5 % (от измеряемой величины**; ±0,3 °С (в диапазоне от минус 40 до плюс 70*;

±0,5 °С (в остальном диапазоне*

Разрешающая способность дисплея прибора

0,01 °С

Масса, г

162

Габаритные размеры, мм

90x80x46

Напряжение питания, В

24 ± 10% (от напряжения питания*

Рабочие условия эксплуатации:

• - температура окружающей среды, °С:

• - относительная влажности воздуха, %

от 0 до плюс 50 до 95

Примечание:

⁽ •* -погрешность нормирована вместе с первичным преобразователем.
