Номер по Госреестру СИ: 66966-17
66966-17 Термопреобразователи сопротивления платиновые
(SFBT50-B)
Назначение средства измерений:
Термопреобпразователи сопротивления платиновые SFBT50-B (далее - ТСП) предназначены для измерения температуры жидкостей и газов.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.

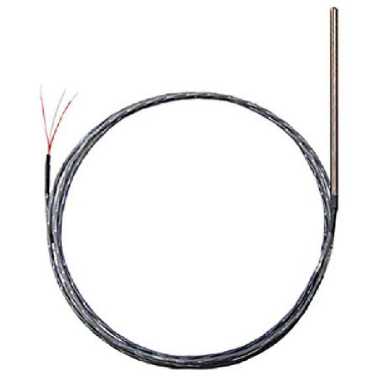

Термопреобразователи сопротивления платиновые
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 21.03.2022
Номер записи - 158471
ID в реестре СИ - 380871
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "KIMO Instruments"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№588 от 2017.03.21 Об утверждении типов средств измерений
Наличие аналогов СИ: Термопреобразователи сопротивления платиновые (SFBT50-B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KIMO Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47589-11 26.08.2016 |
Анемометры цифровые, VT100, LV101, LV107, LV110, LV120, LV130 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
50123-12 |
Трубки Пито-Прандтля дифференциальные, TPL-03-100-T Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
53260-13 22.04.2018 |
Манометры цифровые, MP 100, MP 101, MP 105, MP 112, MP 115, MP 120, MP 130, MP 200 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
53989-13 25.06.2018 |
Термометры цифровые , TK, TM, TN, TR Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
54360-13 29.07.2018 |
Анализаторы дымовых газов, KIGAZ 100, KIGAZ 150, KIGAZ 200, KIGAZ 300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
54561-13 16.08.2018 |
Измерители цифровые многофункциональные, VT200, AMI300 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
55866-13 |
Термопреобразователь сопротивления платиновый, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
60865-15 10.06.2021 |
Термометры цифровые , TK110, TK112, TR110, TR112, TM110, TM210, TST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60866-15 10.06.2021 |
Термогигрометры , HD110, HM110, TH110, TH210, HST Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
60867-15 10.06.2021 |
Термоанемометры , CTV110, CTV210, LV110, LV111, LV117, LV130, VT110, VT115 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61012-15 30.06.2021 |
Измерители цифровые многофункциональные, HQ210, MP210, VT210, AMI310, CPE310, CPE311, C310, CA310 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
61042-15 30.06.2021 |
Манометры цифровые дифференциальные, МР110, МР111, МР112М, МР115М, МР120М Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
62295-15 18.11.2021 |
Датчики давления, PST, CP 110, CP 210 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
66966-17 21.03.2022 |
Термопреобразователи сопротивления платиновые, SFBT50-B Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
70432-18 |
Термопреобразователи сопротивления платиновые, SF 50 Фирма "KIMO Instruments" (ФРАНЦИЯ ) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Термопреобразователи сопротивления платиновые (SFBT50-B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Термопреобразователи сопротивления платиновые (SFBT50-B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым SFBT50-B
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Основные средства поверки:
-
- термостат переливной прецизионный ТПП-1.1, регистрационный номер в Федеральном информационном фонде (далее - рег. №) 33744-07;
-
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009, термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. №50256-12;
- измеритель температуры многоканальный прецизионный МИТ 8-10М, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ТСП с требуемой точностью.
Знак поверки наносится в паспорт и/или в бланк свидетельства о поверке.
Изготовитель
Фирма «KIMO Instruments», Франция
Адрес: Zone Industrielle - BP16 - 24700 MONTPON
Web-сайт: http://www.kimo.fr
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8
Телефон/факс: +7 (495) 491-78-12
Е-mail: sittek@mail.ru
Принцип действия ТСП основан на известной зависимости электрического сопротивления платинового чувствительного элемента (ЧЭ) от температуры измеряемой среды.
ТСП состоит из ЧЭ и внутренних соединительных проводов, помещенных в герметичный защитный корпус, состоящий из гильзы (нержавеющая сталь) и тефлонового кабеля.
ТСП выпускается в следующих модификациях:
|
SFBT50-B |
- |
X |
- |
T |
- |
X |
|
ЧЭ Pt100 Класса точности B | ||||||
|
(3) - трехпроводная схема | ||||||
(4) - четырехпроводная схема
тефлоновый кабель (T)
длинная кабеля, м (1, 2, 3, 4)
диаметр датчика, мм (4, 6)
длинна датчика, мм (50, 100, 150, 200)
наличие изогнутой пружины (R)
Доступ к ЧЭ не возможен без разрушения защитной гильзы.
Общий вид ТСП представлен на рисунке 1.
Конструкция ТСП исключает возможность несанкционированного доступа к внутренним элементам.
Рисунок 1 - Общий вид ТСП SFBT50-B Пломбирование ТСП не предусмотрено.
Программное обеспечение отсутствует.
Таблица 3 - Комплектность ТСП
|
Наименование |
Обозначение |
Количество |
|
Т ермопреобразователь сопротивления платиновый |
SFBT50-B-X-T-X-X-X-X |
1 шт. |
|
Паспорт |
1 шт. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009/МЭК 60571 |
Pt100 |
|
Температурный коэффициент ТСП, а °С-1 |
0,00385 |
|
Номинальное значение сопротивление ТСП при 0 °С, Ом |
100 |
|
Диапазон измерений, °С |
от -80 до +50 |
|
Класс допуска по ГОСТ 6651-2009/МЭК 60571 |
B |
|
Допуск по ГОСТ 6651-2009/МЭК 60571 |
±(0,3+0,005|t|*) |
|
Минимальная глубина погружения, % |
80 |
|
Время термической реакции, с, не более |
30 |
|
Максимальный измерительный ток, мА |
1,0 |
|
* - t - значение измеряемой температуры, °С | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая температура окружающей среды, °С |
от -20 до +80 |
|
Электрическое сопротивление изоляции ТСП при температуре от 15 до 25 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
|
Габаритные размеры, мм: - диаметр ЧЭ: |
4 или 6 |
|
- длинна ЧЭ: |
от 50 до 200 |
|
- длинна кабеля, не более: |
4000 |
|
Средний срок службы, лет |
10 |
