Конструктивно весы состоят из следующих функциональных узлов, выполненных в отдельных корпусах:

• - грузоприемное устройство, представляющее из себя механическую конструкцию, опирающуюся на один, два или четыре весоизмерительных тензорезисторных датчика (далее - ГПУ);

• - терминал (показывающее устройство с клавиатурой и сенсорной панелью управления) с устройством обработки цифровых данных (микропроцессор), определяющим измеренное значение массы и стоимости товара, на основе заранее введенной оператором цены за единицу товара;

• - принтер для печатания этикеток.

Электрическое соединение частей весов осуществляется сигнальными кабелями, на которых указывается заводской номер весов.

Общий вид весов приведен на рисунке 1.

ES 2000 ES 3000

Рисунок 1 - Общий вид весов

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик) силы тяжести, возникающей под действием взвешиваемого товара в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на экран терминала (в весах ES 2000 аналогово-цифровой преобразователь устанавливается непосредственно в ГПУ, а весах ES 3000 - в одном корпусе с принтером для печатания этикеток). Значение массы автоматически или по команде оператора выводится на печать и/или передается на внешние периферийные устройства по интерфейсам связи (RS232, Ethernet, USB, по шине CAN и т.д. - все используемые интерфейсы соответствуют требованиям п.п. 5.3.6.1 ГОСТ Р 53228-2008 и не требуют дополнительной защиты).

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство первоначальной установки нуля (T.2.7.2.4);

• - полуавтоматическое устройство установки нуля (T.2.7.2.2);

• - устройство слежения за нулем (T.2.7.3);

• - устройство индикации отклонения от нуля (4.5.5);

• - устройство уравновешивания тары - устройство выборки массы тары (T.2.7.4.1);

• - устройство взвешивания тары (T.2.7.4.2);

• - устройство предварительного задания массы тары (T.2.7.5);

• - выбор единиц измерений (2.1);

• - вычисление стоимости и печать значения массы, цены за единицу продукта и стоимости упакованного продукта (Т.1.2.9);

• - устройство обнаружения промахов (5.2);

• - режим работы в качестве многодиапазонных весов (Т.3.2.7) или многоинтервальных весов (Т.3.2.6) с автоматическим переключением диапазонов.

Модификации весов отличаются своими метрологическими характеристиками, а так же исполнением грузоприемного устройства и принтера, и имеют обозначение вида ES X1X2X3X4, где:

X1 - обозначение модели весов (2 или 3);

X2X3X4 - условное обозначение максимальной нагрузки (Max) весов в кг (012, 015, 060, 150 или 300).

В зависимости от модификации, весы оснащаются грузоприемными устройствами

следующих исполнений:

Обозначение класса точности, значения максимальной нагрузки Max (для многоинтервальных и многодиапазонных весов - Maxi поддиапазонов взвешивания), минимальной нагрузки Min (для многодиапазонных весов - Maxi поддиапазонов взвешивания), поверочного деления e (или ei поддиапазонов взвешивания многоинтервальных и многодиапазонных весов), диапазона уравновешивания тары, указываются на маркировочной табличке весов. Значения Max (или Maxi), Min, e (или ei), также отображаются на дисплее терминала при работе весов.

Знак поверки в виде наклейки наносится на корпус весов рядом с маркировочной табличкой.

Схема пломбировки весов от несанкционированного доступа приведена на рисунках 2 - 6.

Переключатель Пломба юстировки

Маркировочная табличка

Рисунок 2 - Пломбировка ГПУ исполнений ESW2114, ESW2104

Место пломбировки

Крепежные винты ГПУ

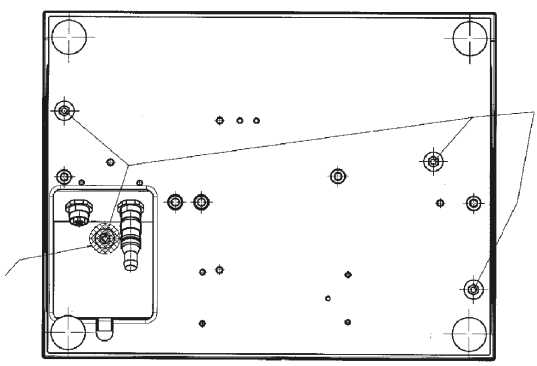

Рисунок 3 - Пломбировка ГПУ исполнения ESW2104

Маркировочная табличка

Свинцовая пломба

Пломбировка переключателя юстировки

Рисунок 4 - Пломбировка ГПУ исполнений ESW2204, ESW 2214

Маркировочная табличка

Пломба

Переключатель юстировки

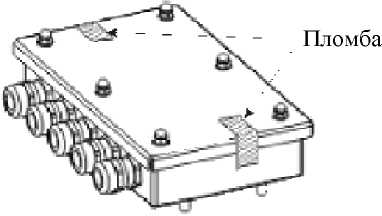

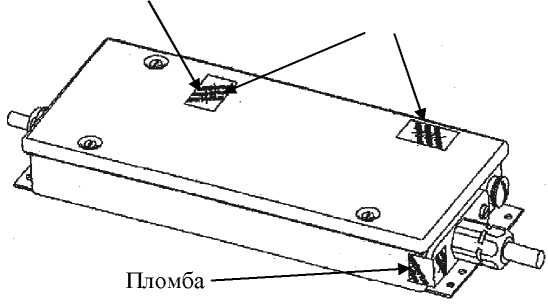

Рисунок 6 - Пломбировка ГПУ исполнений ESW2314, ESW2414 (пломба в виде наклейки на аналого-цифровой преобразователь и соединительную коробку внутри ГПУ).

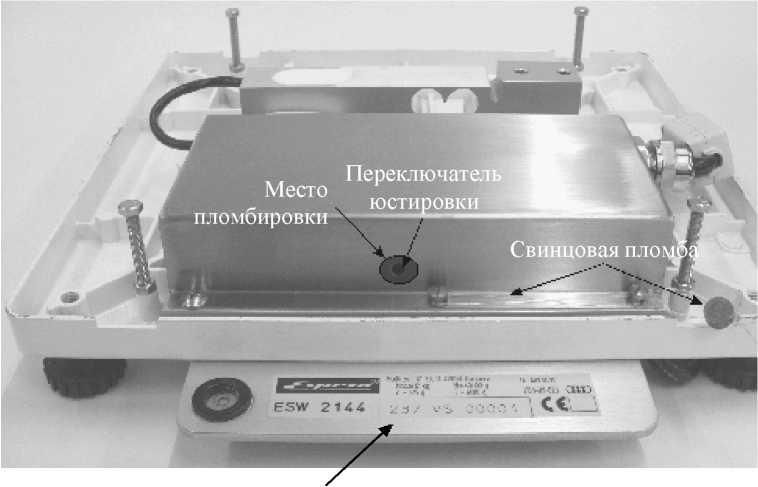

Рисунок 5 - Пломбировка ГПУ исполнений ESW2134, ESW2144

Весы...............................................................................................................................1 шт.

Руководство по эксплуатации ......................................................................................1 экз.

Дополнительный принтер (по заказу)..........................................................................1 шт.

Метрологические характеристики весов приведены в таблицах 2 и 3.

Таблица 2. Метрологические характеристики однодиапазонных и многоинтервальных весов

Таблица 3. Метрологические характеристики многодиапазонных весов

Технические характеристики:

Электрическое питание от сети переменного тока:

- номинальное напряжение питания, В..............................................................................220 -+231 2 33

- частота , Гц ..........................................................................................................................50±1

Габаритные размеры грузоприемной платформы (длина, ширина), мм, не более ............800; 600

Масса, кг, не более ........................................................................................................................71
