Принцип действия АВУ основан на преобразовании, возникающей под действием силы тяжести взвешиваемого товара, деформации упругого элемента, входящего в состав грузоприемного устройства (далее - ГПУ), весоизмерительного тензорезисторного датчика в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки или этикеток. Измеренные значения выводятся на дисплей. При оснащении АВУ интерфейсами связи измеренные значения передаются на внешние электронные устройства.

АВУ представляет собой устройство весоизмерительное автоматическое по ГОСТ Р 54796-2011 для автоматического динамического и (или) статического взвешивания.

АВУ имеет модульную конструкцию, обеспечивающую возможность встраивать его в различные технологические линии, и включает в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

• - взвешивающий модуль, включающий в себя грузоприемное и грузопередающее устройства, выполненное в виде ленточного транспортера или роликового конвейера с дополнительными грузовыми конвейерами для подачи и перемещения взвешиваемого груза и весоизмерительное устройство, представляющее собой весоизмерительный датчик со встроенным аналогово-цифровым преобразователем (взвешивающая часть ГПУ устанавливается в разрыв транспортерной линии, и груз взвешивается при его перемещении по транспортеру);

• - компьютерный терминал (далее - терминал), состоящий из показывающего устройства (сенсорная панель выносного вида на стойке или совмещенная с корпусом АВУ), а также устройства обработки цифровых данных (микропроцессор), расположенного в отдельном корпусе;

• - устройство для печатания этикеток (наклеек со значением массы и стоимости товара) и их нанесения на упаковки товара;

• - дополнительно АВУ могут быть оснащены дополнительными принтерами, 3D камерой, сортирующим устройством.

  АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):

-весы статического взвешивания (3.3.4.5);

• - весы динамического взвешивания (3.3.4.6);

• - отсчетное устройство с расширением (3.2.9.2, 5.4.2);

• - устройство обнаружения случайной поломки или разрегулирования (5.2.2);

• - динамическая регулировка (5.2.3);

• - полуавтоматическое устройство установки нуля (3.2.10.10);

• - автоматическое устройство установки нуля (3.2.10.11);

• - устройство первоначальной установки нуля (3.2.10.12);

• - устройство слежения за нулем (3.2.10.13);

• - устройство предварительного задания массы тары (3.2.10.17). Общий вид АВУ показан на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения

знака поверки представлены на рисунке 2.

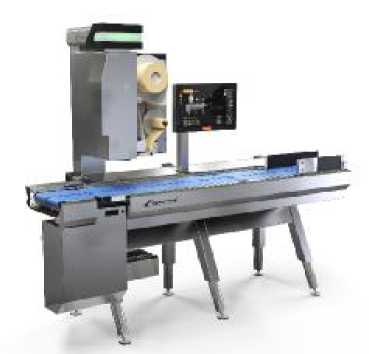

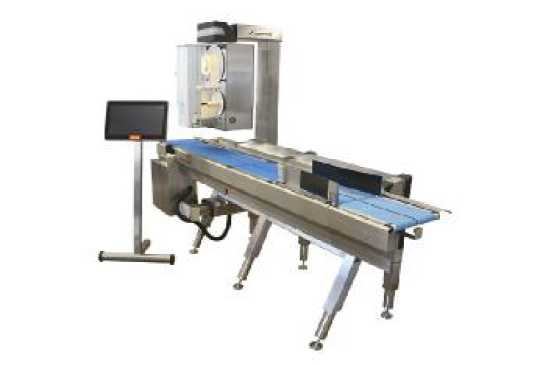

а) АВУ с выносным дисплеем терминала располо- б) АВУ с дисплеем терминала совмещен-женным на стойке                          ным с корпусом

Рисунок 1 - Общий вид АВУ

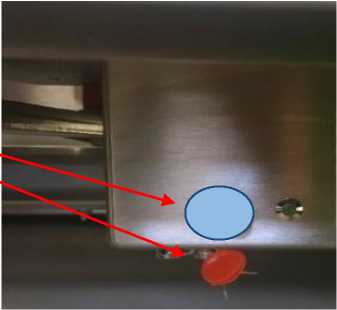

Знаки поверки, ограничивающие доступ к переключателю юстировки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

АВУ выпускаются двух- и трехинтервальными, со следующими возможными комбинациями классов точности по ГОСТ Р 54796-2011:

-Y(a);

-Y(a), XIII(1);

-Y(a), XIII(0,5).

На корпусе ГПУ АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - наименование и обозначение АВУ;

• - серийный номер АВУ;

• - обозначение класса точности по ГОСТ Р 54796-2011;

• - значения интервалов нагрузки (Max1/Max2) или (Max1/Max2/Max3);

• - значение минимальной нагрузки (Min) в зависимости от класса точности;

• - значения поверочных делений для интервалов взвешивания (e1/e2) или (e1/e2/e3);

• - знак утверждения типа.

Таблица 6 -

Основные метрологические характеристики указаны в таблице 2, пределы допускаемой погрешности указаны в таблице 3, предел стандартного отклонения указан в таблице 4, технические характеристики - в таблице 5.

Таблица 2 - Метрологические характеристики АВУ

Продолжение таблицы 2

Пределы допускаемой средней (систематической) погрешности для АВУ классов точности XIII(1) и XIII(0,5) и пределы допускаемой погрешности для АВУ класса точности Y(a) при автоматической работе, а также пределы допускаемой погрешности при неавтоматической работе (в режиме статического взвешивания) приведены в таблице 3.

Таблица 3 - Пределы допускаемой погрешности АВУ

Предел допускаемого стандартного отклонения погрешности (случайная погрешность) при автоматической работе при поверке (в эксплуатации), выраженный в % от измеряемой массы (m) или в граммах для АВУ классов точности XIII(1) и XIII(0,5) приведен в таблице 4.

Таблица 4 - Предел допускаемого стандартного отклонения погрешности (случайная погрешность)

Таблица 5 - Технические характеристики АВУ
