Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик) силы тяжести, возникающей под действием взвешиваемого товара в аналоговый электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, и измеренное значение массы выводится на экран терминала. Значение массы автоматически или по команде оператора выводится на печать и/или передается на внешние периферийные устройства по интерфейсам связи (RS232, RS485/RS422, Ethernet, EtherCAT, USB - все используемые интерфейсы соответствуют требованиям п. 5.3.6.1 ГОСТ OIML R 76-1-2011 и не требуют дополнительной защиты).

Конструктивно весы состоят из следующих функциональных узлов:

• -  грузоприемное устройство (далее - ГПУ), представляет собой конструкцию, включающую в себя аналого-цифровой преобразователь и один датчик, принимающий на себя нагрузку взвешиваемого груза;

• -  терминал (как объединённый в одном корпусе с принтером для печати этикеток, так и выносным расположенным на стойке или без неё), представленный в виде сенсорной панели с устройством обработки цифровых данных (микропроцессором), определяющим измеренное значение массы и стоимость товара, на основе заранее введенной оператором цены за единицу товара;

• -  принтер для печати этикеток.

Модификации весов отличаются своими метрологическими характеристиками, а также исполнением ГПУ и имеют обозначение вида:

ES-M 1000/ESW ХХХХ

Обозначение серии весов----------------------------------------

Наименование ГПУ

Исполнение ГПУ

Исполнение ГПУ в зависимости от габаритных размеров, массы, максимальной и минимальной нагрузки, поверочного интервала, двух или трех диапазонов взвешивания выбирается из ряда: 2115, 2135, 2145, 2125, 2225, 2235, 2305.

Весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• -  устройство первоначальной установки на нуль (T.2.7.2.4);

• -  полуавтоматическое устройство установки на нуль (T.2.7.2.2);

• -  автоматическое устройство установки на нуль (T.2.7.2.3);

• -  устройство слежения за нулем (T.2.7.3);

• -  устройство индикации отклонения от нуля (4.5.5);

• -  устройство взвешивания тары (T.2.7.4.2);

• -  устройство предварительного задания массы тары (T.2.7.5).

Общий вид весов представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

а) весы с выносным исполнением терминала без стойки

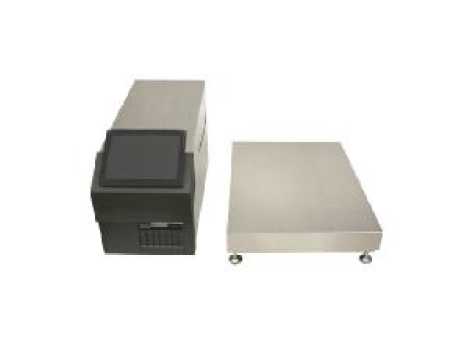

б) весы с исполнением терминала, объединённого с принтером в одном корпусе

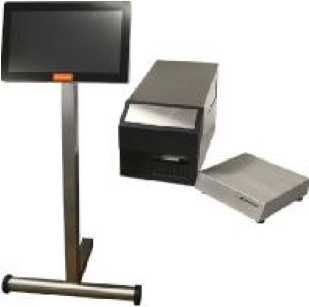

в) весы с выносным исполнением терминала на стойке

Рисунок 1 - Общий вид весов неавтоматического действия

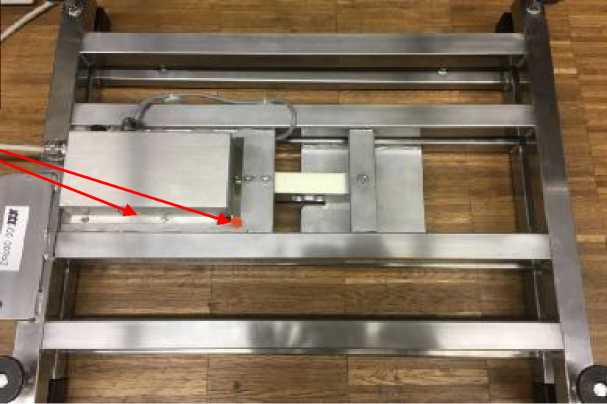

Знаки поверки, ограничивающие доступ к переключателю юстировки

ES-M с печатанием этикетки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

Маркировка весов производится на маркировочной табличке, разрушающейся при снятии и закрепленной на поверхности корпуса терминала, на которую наносится:

- обозначение весов ;

- диапазоны взвешивания ;

- поверочный интервал ( e);

- максимальный диапазон устройства выборки массы тары ;

- серийный номер весов ;

- класс точности ;

- знак утверждения типа;

- наименование предприятия - изготовителя.

Таблица 6 -

Класс точности весов по ГОСТ OIML R 76-1-2011............................................. средний (III)

Основные метрологические характеристики: максимальная нагрузка (Max), минимальная нагрузка (Min), верхняя граница диапазона устройства выборки массы тары (Т^-), поверочный интервал весов (е), действительная цена деления (шкалы) (d), число поверочных интервалов (n) и пределы допускаемой погрешности (mpe) - приведены в таблицах 2 и 3, метрологические и технические характеристики - в таблице 4, масса весов и габаритные размеры грузоприёмных устройств весов - в таблице 5.

Таблица 2 - Метрологические характеристики трехдиапазонных весов

Таблица 3 - Метрологические характеристики двухдиапазонных весов

Продолжение таблицы 3

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 4 -

Таблица 5 - Масса и габаритные размеры грузоприёмных устройств в зависимости от максимального диапазона
