Номер по Госреестру СИ: 52815-13
52815-13 Преобразователи давления
(D-V.1)
Назначение средства измерений:
Преобразователи давления D-V.1 (далее - преобразователь) предназначены для измерений абсолютного давления, разности давлений жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал.

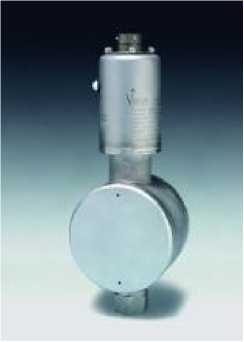

Внешний вид.
Преобразователи давления

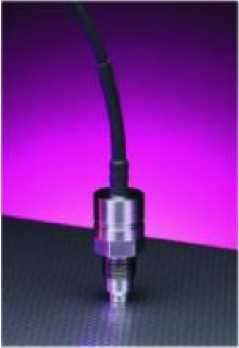

Рисунок № 1

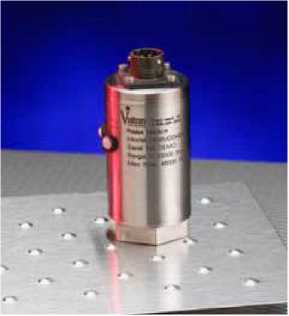

Внешний вид.
Преобразователи давления

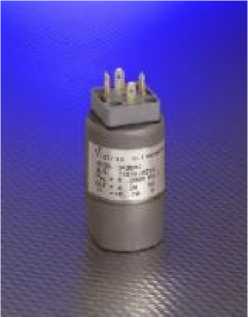

Рисунок № 2

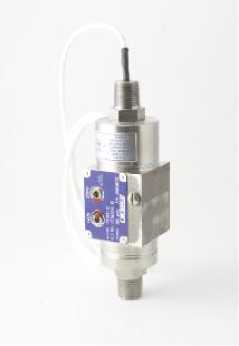

Внешний вид.
Преобразователи давления

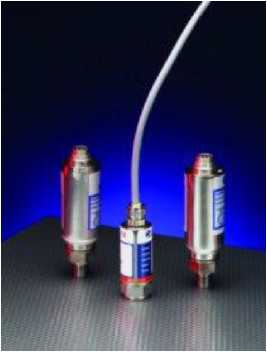

Рисунок № 3
Внешний вид.
Преобразователи давления

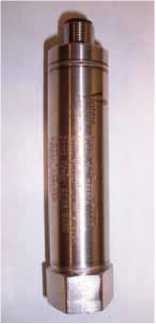

Рисунок № 4
Внешний вид.
Преобразователи давления

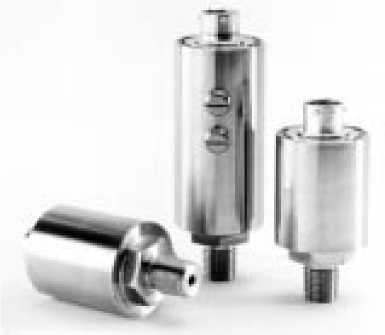

Рисунок № 5
Внешний вид.
Преобразователи давления

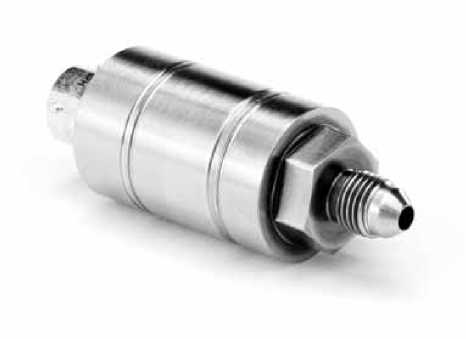

Рисунок № 6
Внешний вид.
Преобразователи давления

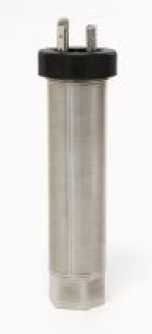

Рисунок № 7
Внешний вид.
Преобразователи давления

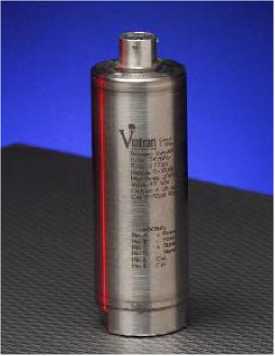

Рисунок № 8
Внешний вид.
Преобразователи давления
Рисунок № 9
Внешний вид.
Преобразователи давления
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Преобразователи давления D-V.1. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления D-V.1
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3. ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
4. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ.0097.МП «Преобразователи давления D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.
Основные средства поверки:
-
- манометр абсолютного давления грузопоршневой МПА-15, класса точности 0,05, диапазон измерений от 0,27 до 400 кПа;
-
- манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;
-
- манометры избыточного давления грузопоршневые МП 60, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;
-
- манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 5 до 250 МПа;
-
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, по ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.
Изготовитель
Viatran Corporation, США
3829 Forest Parkway, Suite 500 Wheatfield, NY 14120.
Заявитель
K.C.C.P., Республика Польша
80-309 Gdansk Grunwaldzka 488/10
тел: +48 58 776-21-56
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru.
Принцип действия преобразователя основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.
В зависимости от вида выходных сигналов изготавливаются следующие модели и исполнения преобразователей:
-
- сила постоянного тока: 318, 301, 302, 303, 322, 340, 343, 344, 345, 346, 347, 348, 349, 374, 376, 381, 382, 385, 345DC, IDX383, IDX384, PT140, PT274;
-
- напряжение постоянного тока: 104, 118, 122, 140, 148, 201, 202, 203, 218, 222, 240, 243, 244, 245, 246, 247, 248, 249, 274, 276, 281, 282, 422, 245DC, IDG10, IDX283, IDX284, PT130, PT139, PT139A, PT150, PT160, PT199, PT273, PT276A, PT303, PT311, PT311JA, PT332, PT332C, PT338, PT375;
-
- сила постоянного тока, напряжение постоянного тока, цифровой интерфейс: IPD10 (исполнения А, B, C, D, Е);
-
- сила постоянного тока, напряжение постоянного тока: PT160SW;
-
- цифровой интерфейс: CN422, PT270DN.
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Для визуализации результатов измерений и параметров настройки преобразователи, моделей IDG10 и IPD10, имеют индикаторное устройство (4-х позиционный алфавитноцифровой дисплей). Преобразователи также имеют светодиодную индикацию размерности измеряемой величины (bar, mbar, PSI, MPa).
Конструкция преобразователей за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.

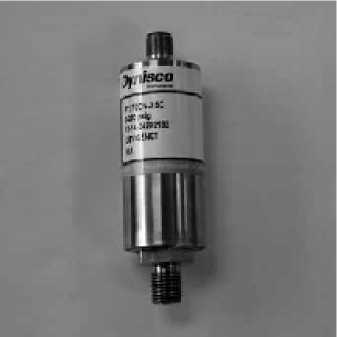

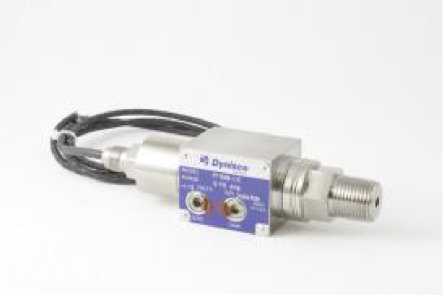

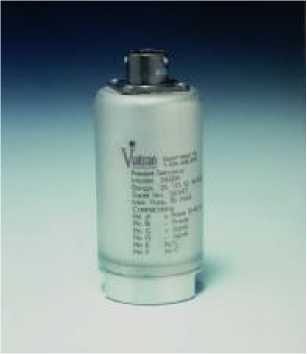

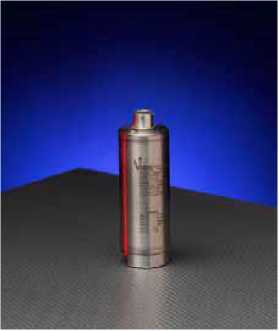

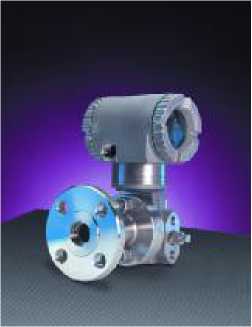

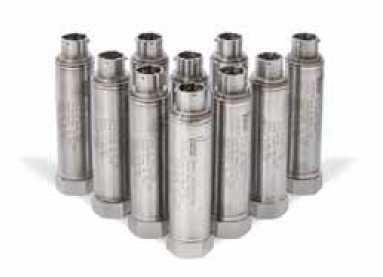

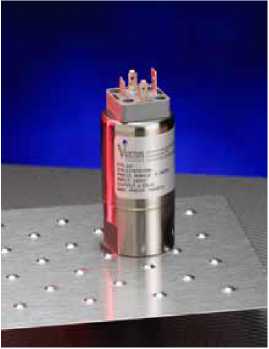

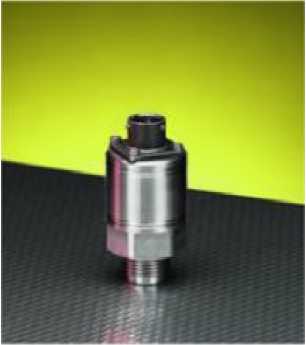

Общий вид преобразователей показан на рисунках 1-32.
Рисунок 1 - Общий вид преобразователей
моделей 104, 118, 218, 318
Рисунок 2 - Общий вид преобразователей
моделей 122, 222, 322
Рисунок 3 - Общий вид преобразователей
моделей 140, 240, 340
Рисунок 4 - Общий вид преобразователей моделей 148, 248, 348, 201, 301
Рисунок 7 - Общий вид преобразователей
моделей 243, 343
Рисунок 8 - Общий вид преобразователей
моделей 244, 344
Рисунок 9 - Общий вид преобразователей
моделей 246, 346
Рисунок 10 - Общий вид преобразователей моделей 247, 347
Рисунок 13 - Общий вид преобразователей
моделей 276, 376
Рисунок 14 - Общий вид преобразователей
моделей 281, 381, 282, 382
Рисунок 15 - Общий вид преобразователей модели 385
Рисунок 16 - Общий вид преобразователей модели 422
Рисунок 19 - Общий вид преобразователей
моделей IDX283, IDX383, IDX284, IDX384
Рисунок 20 - Общий вид преобразователей
моделей PT130, PT140, PT150, PT160
Рисунок 21 - Общий вид преобразователей моделей PT139, PT139A
Рисунок 22- Общий вид преобразователей модели PT199
Рисунок 25 - Общий вид преобразователей моделей PT332, PT332C
Рисунок 26 - Общий вид преобразователей модели PT338
Рисунок 27 - Общий вид преобразователей модели PT375
Рисунок 28 - Общий вид преобразователей модели IDG10
Рисунок 31 - Общий вид преобразователей
модели PT270DN
Рисунок 32 - Общий вид преобразователей
моделей PT273, PT274, PT275A, PT276A
Преобразователь давления D-V.13...................................................................... 1 экз.
Паспорт.................................................................................................................. 1 экз.
Преобразователи давления D-V. Методика поверки. МЦКЛ.0097.МП ......... 1 экз.
Нижний предел измерений абсолютного давления, Па, для моделей:
104, 118, 218, 318, 122, 222, 322, 140, 240, 340, 148, 248, 348, 201, 301,
202, 302, 203, 303, 243, 343, 245, 345, 245DC, 345DC, 246, 346, 247,
347, 249, 349, 281, 381, 422, CN422, IDX283, IDX383 200
Верхние пределы измерений, для моделей и исполнений:
104:
давления разрежения избыточного давления абсолютного давления 118, 218, 318:
давления разрежения избыточного давления разности давлений абсолютного давления 122, 222, 322:
избыточного давления абсолютного давления 140, 240, 340:
давления разрежения избыточного давления абсолютного давления 148, 248, 348:
избыточного давления абсолютного давления
давления разрежения избыточного давления абсолютного давления
давления разрежения избыточного давления абсолютного давления
давления разрежения
минус 100,0 кПа от 103,4 кПа до 103,4 МПа от 103,4 кПа до 103,4 МПа
от минус 34,5 до минус 100,0 кПа от 34,5 кПа до 103,4 МПа
41,37 МПа
от 34,5 кПа до 103,4 МПа
от 20,68 кПа до 34,47 МПа от 103,42 кПа до 34,47 МПа
от минус 34,5 до минус 100,0 кПа от 34,5 кПа до 103,4 МПа от 34,5 кПа до 1,0 МПа
от 20,68 кПа до 103,40 МПа
от 103,42 кПа до 1,38 МПа
минус 100 кПа от 20 кПа до 100 МПа от 100,0 кПа до 1,4 МПа
от минус 20,68 до минус 100,0 кПа
от 20,68 кПа до 250,00 МПа от 20,68 кПа до 250,00 МПа
от минус 40 до минус 100 кПа
избыточного давления |
от 40 кПа до 250 МПа |
абсолютного давления |
от 40 кПа до 250 МПа |
243, 343: | |
избыточного давления |
от 689,5 кПа до 103,4 МПа |
абсолютного давления |
от 689,5 кПа до 103,4 МПа |
244, 344: | |
избыточного давления |
от 103,42 до 689,47 кПа |
245, 345: | |
избыточного давления |
от 51,71 до 250,00 МПа |
абсолютного давления |
от 51,71 до 250,00 МПа |
245DC, 345DC: | |
избыточного давления |
от 20,68 кПа до 34,47 МПа |
абсолютного давления |
от 103,42 кПа до 34,47 МПа |
246, 346: | |
абсолютного давления |
от 84,7 до 108,3 кПа |
247, 347: | |
избыточного давления |
от 34,47 кПа до 34,47 МПа |
абсолютного давления |
от 34,47 кПа до 1,38 МПа |
249, 349 | |
избыточного давления |
от 13,78 кПа до 250,00 МПа |
абсолютного давления |
от 13,78 кПа до 250,00 МПа |
274, 374 | |
избыточного давления |
от 0,2 до 7,0 МПа |
разности давлений |
от 1,24 до 689,47 кПа |
276,376 | |
разности давлений |
от 1,24 до 689,47 кПа |
281, 381 | |
избыточного давления |
от 20,68 кПа до 3,45 МПа |
абсолютного давления |
от 103,42 кПа до 3,45 МПа |
282, 382 | |
избыточного давления |
от 2,07 до 10,34 МПа |
385 | |
избыточного давления |
от 344,74 кПа до 3,45 МПа |
422, CN422 | |
избыточного давления |
от 20,68 кПа до 34,47 МПа |
абсолютного давления |
от 20,68 кПа до 34,47 МПа |
IPD10 | |
разности давлений, для исполнений: | |
А |
от минус 7,5 до 7,5 кПа |
B |
от минус 50 до 50 кПа |
C |
от минус 210 до 210 кПа |
D |
от минус 210 кПа до 2,1 МПа |
E |
от минус 210 кПа до 21 МПа |
IDX283, IDX383 | |
избыточного давления |
от 20 кПа до 3 МПа |
абсолютного давления |
от 100 кПа до 3 МПа |
IDX284, IDX384 | |
избыточного давления |
от 2 до 6 МПа |
PT130, PT140, PT150, PT160, PT139, PT139A, PT311JA, PT338, IDG10,
PT311, PT160SW, PT270DN, PT273, PT274, PT275A, PT276A: избыточного давления от 103,4 кПа до 68,9 МПа
PT199:
избыточного давления
от 413,68 кПа до 10,34 МПа
PT303:
избыточного давления
от 0,76 до 4,83 МПа
PT332C, PT332:
избыточного давления
от 3,45 до 172,37 МПа
PT375:
избыточного давления
от 6,9 до 206,8 МПа
Пределы допускаемой основной приведенной погрешности, %, не более,
для моделей и исполнений:
104, 244, 344, 274, 374, 276, 376, PT303, PT332C, PT332, PT273, PT274, PT275A, PT276A
118, 218, 318, в диапазоне измеряемого давления: от 34,5 кПа до 103,4 МПа от 344,74 кПа до 68,95 МПа
122, 222, 322, 281, 381, 282, 382
140, 240, 340, 247, 347
148, 248, 348, в диапазоне измеряемого давления: до 1,38 МПа от 2,07 МПа
201, 301, в диапазоне измеряемого давления: до 1,4 МПа от 2,0 МПа
202, 302, IPD10 (исполнения А, B, C, D, Е), IDX283, IDX383, IDX284, IDX384
203, 303, 249, 349
243, 343
245, 345
245DC, 345DC, 246, 346
385
422, CN422
PT130, PT140, PT150, PT160, PT139, PT139A, PT311JA, PT338, PT375, IDG10, PT311, PT160SW, PT270DN
PT199
Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, %, в диапазоне температур измеряемой среды менее 0 ° С или более 80 ° С , не более , для моделей и исполнений:
104
118, 218, 318, 201, 301, 203, 303, 281, 381, PT303, PT311JA, PT332C, PT375, IDG10, PT311, PT332, PT270DN, PT273, PT274, PT275A, PT276A
122, 222, 322, 148, 248, 348, 245DC, 345DC, 249, 349
140, 240, 340, 274, 374, 276, 376, 282, 382, 385
202, 302
243, 343, 247, 347
244, 344
245, 345, 422, CN422
246, 346
IPD10, для исполнений:
А B, C, D, E
IDX283, IDX383, в диапазоне температур:
до 50 °С от 50 °С PT130, PT140, PT150, PT160
± 0,25
± 0,45
± 0,35 ± 0,35
± 0,7
± 0,25
± 0,15
± 0,25
± 0,15
± 0,2 ± 0,15 ± 0,75
± 0,1 ± 0,03
± 0,6
± 2,0
± 0,5
± 0,3
± 0,015
± 0,45 ± 0,3
0,6 ± 0,003 ± 0,75 ± 0,56 ± 0,06 ± 0,4
± 0,15
± 0,1
± 0,75
± 1,5 ± 0,009
PT139, PT139A PT338 PT160SW |
± 0,014 ± 0,15 ± 0,036 |
Пределы допускаемой дополнительной приведенной погрешности на каждые 6,8 МПа, %, не более:
для модели IPD10 исполнение Е ± 0,65
Диапазон температур измеряемой среды, °С, для моделей и исполнений:
104, 118, 218, 318, 122, 148, 248, 348, 202, 302, 245, 345, 245DC, 345DC, 276, 376 222, 322 140, 240, 340 201, 301, 246, 346 CN422 IDX283, IDX383, IDX284, IDX384 PT199, PT303 203, 303 243, 343 244, 344
247, 347
249, 349, в диапазоне измеряемого давления: до 1 МПа включительно
от 1 МПа
274, 374
281, 381, 282, 382, 385, 422
IPD10 (исполнения А, B, C, D, Е)
PT130, PT140, PT150, PT160, IDG10, PT160SW,
PT270DN, PT274, PT275A, PT276A
PT139, PT139A
PT311JA, PT375, PT311, PT273
PT332C, PT332
PT338
Диапазон температуры окружающей среды, °С, для моделей и исполнений:
104, 202, 302, 243, 343, 244, 344, 245, 345, 246, 346, 247, 347, 274, 374 118, 218, 318 122, 222, 322, 281, 381, 282, 382, 422, CN422, IDX283, IDX383, IDX284, |
от 21 до 76 от 56 до 76 |
от 0 до 82
IDX384, PT199, PT303
-
201, 301, в диапазоне измеряемого давления: до 1,4 Мпа до 2,0 Мпа
-
203, 303 245DC, 345DC
276, 376
385 IPD10 (исполнения А, B, C, D, Е)
PT130, PT140, PT150, PT160, PT311JA, IDG10, PT160SW, PT270DN, PT273, PT274, PT275A, PT276A
PT139, PT139A PT332C
PT338, PT311 PT375
PT332
от минус 40 до плюс 121
от минус 40 до плюс 82 от минус 20 до плюс 190
от минус 40 до плюс 85
от минус 20 до плюс 80 от минус 6,6 до плюс 93,3 от минус 17 до плюс 121
от минус 28 до плюс 93
от 21 до76
от минус 17 до плюс 93
от минус 17 до плюс 93
от минус 40 до плюс 125
от минус 45 до плюс 121
от минус 28 до плюс 85
от минус 53 до плюс 140
от минус 53 до плюс 121
от минус 53 до плюс 176
от минус 53 до плюс 154
от 0 до 82
от 21 до 77
от 20 до 80
от 0,0 до 76,6 от минус 17 до плюс 93 от 0 до 80 от минус 28 до плюс 82
от минус 17 до плюс 65 от минус 40 до плюс 135 от минус 21 до плюс176 от минус 40 до плюс 148 от минус 17 до плюс 121 от минус 32 до плюс 65
Вид выходного сигнала, для моделей и исполнений: - сила постоянного тока , мА:
318, 322, 340, 348, 301, 302, 303, 343, 344, 345, 345DC, 346, 347, 349, 374, 376, 381, 382, 385, IDX383, IDX384, IPD10 (исполнения А, B, C, D, Е)1, PT140, PT160SW, PT274
- напряжение постоянного тока, мВ/В :
104
118, в диапазоне измеряемого давления:
до 103,4 кПа
от 103,4 кПа включительно
122, в диапазоне измеряемого давления:
до 34,5 кПа включительно от 34,5 кПа
140, в диапазоне измеряемого давления:
до 2,0 МПа
от 2,0 МПа включительно
148
PT130, PT139, PT139A, PT311JA, PT338, PT375, PT273
PT332C, PT332
- напряжение постоянного тока, В:
218, 222, 240, 248, 201, 203, 244, 245, 245DC, 246, 247, 249, 274, 276, 281, 282, 422, IDX283, IDX284, PT150, PT199, PT303, PT160SW
2022, 2432, PT160, PT160SW, PT276A IDG10, PT311
IPD10 (исполнения А, B, C, D, Е)
- цифровой интерфейс :
CN422
IPD10 (исполнения А, B, C, D, Е)
PT270DN
Напряжение электропитания постоянного тока, В, для моделей и исполнений: 104, 122, 148, PT130, IDG10, PT311
118, PT338, PT375, PT270DN, PT273
218
318
222, 322, 248, 348, 201, 301, 245DC, 345DC, 247, 347, 422, CN422, IDX283, IDX383, IDX284, IDX384
140
240
340, PT274
-
202, 302, 246, 346, 249, 349
-
203, 303
-
243, 343
-
244, 344, 274, 374
-
245, 345
276, 376, 281, 381, 282, 382
385
IPD10 (исполнения А, B, C, D, Е)
PT140, PT275A, PT276A
PT150
PT160
PT139, PT139A
PT199, PT303
PT311JA
4-20
от 0 до 2,5
от 1,6 до 2,4 от 2,4 до 3,6
от 0 до 5
от 0 до 10
от 1,6 до 5,5 от 2,7 до 3,7 от 2,5 до 10,0 от 0 до 3 от 0,00 до 1,97
от 0 до 5
от 0 до 10 от 0 до 3 от 1 до 5
CANopen
HART
DeviceNet
10 от 10 до 15 от 10 до 48 от 9,5 до 30
от 9 до 30 от 3,5 до 30 от 10 до 32 от 10 до 36
от 9 до 40 от 10 до 40 от 10 до 30 от 10 до 42 от 9,5 до 40 от 10 до 45
от 8 до 30 от 9 до 44,2 от 14 до 36 от 11 до 32 от 16 до 32 от 10 до 15 от 12 до 28 от 10 до 12
PT332C PT332 PT160SW Потребляемая мощность, Вт, не более
5 от 5 до 15 от 11 до 25 1,0
Сопротивление изоляции, МОм, не менее, для моделей и исполнений: 104, 0,118, 218, 318, 122, 222, 322, 140, 240, 340, 201, 301, 203, 303, 243, 343, 244, 344, 246, 346, 247, 347, 249, 349, 274, 374, 281, 381, 282, 382, 385, 422, CN422, IPD10 (исполнения А, B, C, D, Е) , IDX283, IDX383, IDX284, IDX384, PT130, PT140, PT150, PT160, PT139, PT139A, PT199, PT303, PT311JA, PT332C, PT338, PT375, IDG10, LP798, PT06, PT06FA, PT06T, PT311, PT332, PT160SW, PT270DN, PT273, PT274, PT275A, PT276A 148, 248, 348, 202, 302, 245, 345, 245DC, 345DC, 276, 376 Габаритные и присоединительные3 размеры, мм, не более, для моделей и исполнений:
1000
200
104 |
0 60 x 90 |
118, 218, 318 |
0 80x100 |
122, 222, 322 |
0 20 x 90 |
140, 240, 340, 245DC, 345DC, 246, 346 |
0 40 x 90 |
148, 248, 348 |
0 40 x 80 |
201, 301 |
0 40 x 100 |
202, 302, 245, 345 |
0 40 x 120 |
203, 303 |
0 38 x 130 |
243, 343 |
0 40 x 180 |
244, 344 |
50 x180 x 60 |
247, 347 |
0 38 x 92 |
249, 349 |
0 38 x 118 |
274, 374 |
160 x 80 x 80 |
276, 376 |
50 x 90 x 6 |
281, 381, 282, 382 |
0 40 x 260 |
385 |
0 30 x 130 |
422, CN422 |
0 20 x 100 |
IPD10 (исполнения А, B, C, D, Е), IDG10 |
140 x 90 x 210 |
IDX283, IDX383, IDX284, IDX384 |
0 30 x 100 |
PT130, PT140, PT150, PT160 |
0 35 x 100 |
PT139, PT139A |
0 29 x 40 |
PT199 |
0 26 x 40 |
PT303, PT160SW |
250 x 40 x 40 |
PT311JA, PT332C, PT338, PT375, PT311, PT270DN, PT273, PT274, PT275A, | |
PT276A |
0 30 x 70 |
PT332 |
0 24 x 32 |
Масса, кг, не более, для моделей и исполнений: | |
104, 118, 218, 318 |
0,709 |
122, 222, 322, CN422, PT130, PT140, PT150, PT160, PT139, PT311JA, PT338 |
0,142 |
140, 240, 340, 148, 248, 348, 243, 343 |
0,284 |
247, 347 |
0,284 |
201, 301 |
0,227 |
202, 302 |
0,423 |
203, 303, 245, 345, 245DC, 345DC, 246, 346, 249, 349 |
0,425 |
244, 344 |
1,640 |
274, 374 |
1,588 |
276, 376 |
0,908 |
3 Присоединительные размеры , определяются при заказе у производителя .
281, 381, 282, 382, 385, IPD10 (исполнения А, B, C, D, Е), IDX283, IDX383,
PT332C, LP798, PT06, PT06FA, PT06T, PT311, PT332, PT160SW, PT270DN,
IDG10
