Назначение средства измерений:
Преобразователи давления 510 (далее - преобразователь) предназначены для измерения избыточного давления и преобразования измеренных значений в выходной аналоговый сигнал.
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 09.12.2016
Номер записи - 137504
ID в реестре СИ - 359904
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, Viatran, 510BPST25A, Viatran, 510BPST25A, 510BPST25A, 510, 5093BPST25B, .,
Производитель
Изготовитель - Фирма "Viatran Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 234
Выдано извещений - 17
Кол-во периодических поверок - 96
Кол-во средств измерений - 23
Кол-во владельцев - 6
Усредненный год выпуска СИ - 0
МПИ по поверкам - 380 дн.
Приказы РСТ, где упоминается данный тип СИ
№6371 от 2011.12.08 Об утверждении типа средств измерений (Регистрационный номер в Гос. реестре СИ 48426-11,21529-11,48427-11,30257-11,48428-11)
№1702 от 2017.08.09 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Преобразователи давления (510)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Viatran Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48426-11 09.12.2016 |
Преобразователи давления, 510 Фирма "Viatran Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52815-13 27.02.2018 |
Преобразователи давления, D-V.1 Фирма "Viatran Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52817-13 27.02.2018 |
Преобразователи давления, D-V.3 Фирма "Viatran Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52818-13 27.02.2018 |
Преобразователи давления, D-V.4 Фирма "Viatran Corporation" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Преобразователи давления (510)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 37 | 0 | 37 | 1 | 26 | 0 | 26 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 127 | 0 | 0 | 0 | 127 | 0 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НМОП" (RA.RU.311359) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 51 | 39 | 0 | 51 | 16 | 51 | 0 | 51 | |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи давления (510)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетод измерений описан в эксплуатационном документе «Преобразователи давления 510. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления 510
-
1 ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2 ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3 ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
4 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по МИ 1997-89 ГСИ. Рекомендация. Преобразователи давления измерительные. Методика поверки.
Основные средства поверки:
-
- мановакуумметр грузопоршневой МВП-2,5, номер в Госреестре СИ 1652-99, класс точности 0,05, диапазон измерений: избыточного давления от 0 до 0,25 МПа, вакуумметриче-ского давления от 0,1 до 0 МПа пределы допускаемой основной погрешности ±5 Па при давлении (избыточном или вакуумметрическом) от 0 до 0,01 МПа, ±0,05% от измеряемого значения при давлении свыше 0,01 МПа;
-
- манометр грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;
-
- манометры грузопоршневые МП 60, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;
-
- манометры грузопоршневые МП 2500, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 5 до 250 МПа;
-
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0-25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.
Изготовитель
Viatran Corporation, США,
3829 Forest Parkway, Suite 500, Wheatfield, NY 14120.
Заявитель
ООО «СЕРКОНС», Москва
Россия, 15114, Москва, ул. Дербеневская, д. 20, стр. 16.
Тел: (495) 775-44-55.
Испытательный центр
Государственный центр испытаний средств измерений ООО КИП «МЦЭ» 125424 г. Москва, Волоколамское шоссе, 88, стр. 8 тел: (495) 491 78 12, (495) 491 86 55
E-mail:sittek@mail.ru, kip-mce@nm.ru
Принцип действия преобразователя основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.
Преобразователь имеет открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Общий вид преобразователя 510 показан на рисунке 1.
На рисунке 2 показаны места установки пломб с оттиском клейма поверителя.

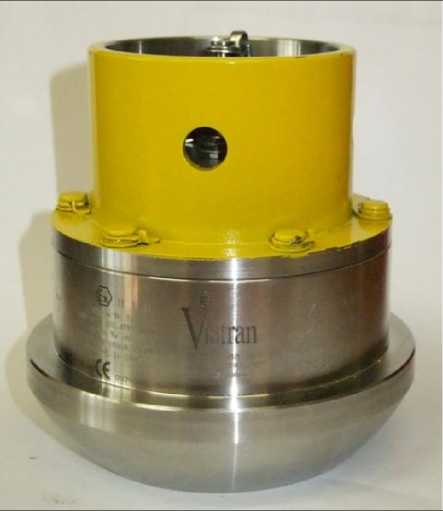

Рисунок 1 - Общий вид преобразователя 510

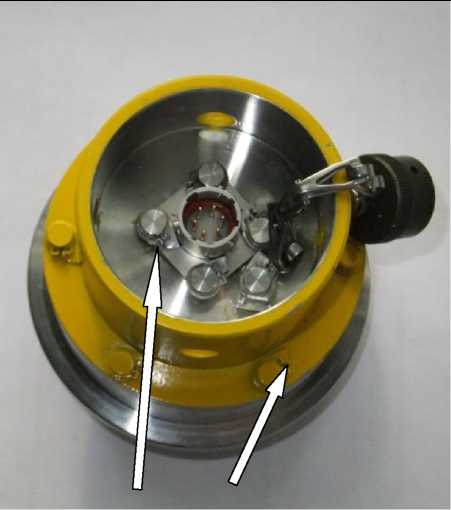

Рисунок 2 - Места пломбировки преобразователя 510
-
