Номер по Госреестру СИ: 52818-13
52818-13 Преобразователи давления
(D-V.4)
Назначение средства измерений:
Преобразователи давления D-V.4 (далее - преобразователь) предназначены для измерений абсолютного, избыточного давлений жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал.
Внешний вид.
Преобразователи давления
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Преобразователи давления D-V.4. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления D-V.4
-
1. ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3. ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
4. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ.0097.МП «Преобразователи давления D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.
Основные средства поверки:
-
- манометр абсолютного давления грузопоршневой МПА-15, класса точности 0,05, диапазон измерений от 0,27 до 400 кПа;
-
- манометр избыточного давления грузопоршневой МП 2,5, II разряда, пределы допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;
- манометры избыточного давления грузопоршневые МП 60, II разряда , пределы допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;
- манометры грузопоршневые МП 2500, II разряда , пределы допускаемой погрешности ±0,05%, диапазон измерений от 5 до 250 МПа;
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ -260, по ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.
Изготовитель
Viatran Corporation, США,
3829 Forest Parkway, Suite 500
Wheatfield, NY 14120.
Заявитель
K.C.C.P., Республика Польша
80-309 Gdansk Grunwaldzka 488/10
тел: +48 58 776-21-56
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru.
Принцип действия преобразователя основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.
В зависимости от условий применения и конструктивных особенностей преобразователи разделены на следующие модели:
350, 351 - преобразователи специального применения для измерений абсолютного давления;
359 - преобразователи специального применения для измерений давления гидростатического столба жидкости.
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.

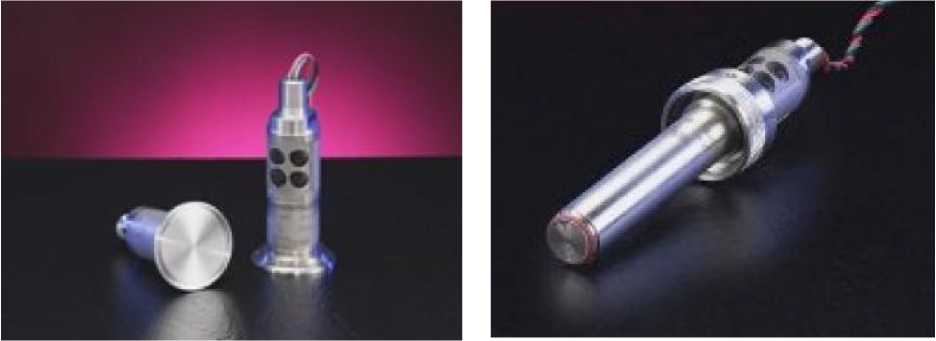

Общий вид преобразователей показан на рисунках 1 и 2.
Конструкция преобразователей за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.
Рисунок 1 - Общий вид преобразователей
моделей 350 и 351
Рисунок 2 - Общий вид преобразователей модели 359
Таблица 1
Наименование |
Количество |
Преобразователь давления D-V.42 |
1 |
Паспорт |
1 |
Преобразователи давления D-V. Методика поверки. МЦКЛ.0097.МП |
1 |
Нижний предел измерений абсолютного давления, Па, для моделей: 350, 351
200
от 689,5 до 6895,7
Верхние пределы измерений, кПа, для моделей: 350, 351:
абсолютного давления
359:
избыточного давления Пределы допускаемой основной приведенной погрешности, %, в диапазоне температур измеряемой среды , не более: от минус 17 °С до плюс 82 °С для моделей: 350, 351
от 24,9 до 224,2
± 0,55
от 2 °С до 76 °С для модели:
359 ± 0,25
Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, % ± 0,45
Диапазон рабочих температур, °С, для моделей:
350, 351 от минус 53 до плюс 121
359 от минус 28 до плюс 104
Выходной сигнал, силы постоянного тока, мА 4-20
Напряжение электропитания постоянного тока, В, для моделей:
350 от 10 до 36
351 от 9 до 40
359 от 12 до 40
Потребляемая мощность, Вт, не более
Сопротивление изоляции, МОм, не менее, для моделей:
Габаритные и присоединительные1 размеры, мм, не более, для моделей:
350, 351 0 77,7 x 112,0
359 0 76,2 x 333,0
Масса , кг, не более, для моделей:
