Номер по Госреестру СИ: 52817-13
52817-13 Преобразователи давления
(D-V.3)
Назначение средства измерений:
Преобразователи давления D-V.3 (далее - преобразователь) предназначены для измерений абсолютного давления, избыточно давлений, давления разряжения, разности давлений жидких и газообразных сред и преобразования измеренных значений в унифицированный выходной сигнал.
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.
Преобразователи давления
Рисунок № 2
Внешний вид.
Преобразователи давления
Рисунок № 3
Внешний вид.
Преобразователи давления
Рисунок № 4
Внешний вид.
Преобразователи давления
Рисунок № 5
Внешний вид.
Преобразователи давления
Рисунок № 6
Внешний вид.
Преобразователи давления
Рисунок № 7
Внешний вид.
Преобразователи давления
Рисунок № 8
Внешний вид.
Преобразователи давления
Рисунок № 9
Внешний вид.
Преобразователи давления
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус преобразователя методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в эксплуатационном документе «Преобразователи давления D-V.3. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям давления D-V.3
-
1. ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 22520-85. «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
-
3. ГОСТ 8.017-79. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
4. Техническая документация фирмы изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МЦКЛ .0097.МП «Преобразователи давления D-V. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 21.12.2012 г.
Основные средства поверки:
- манометр абсолютного давления грузопоршневой МПА -15, класса точности 0,05, диапазон измерений от 0,27 до 400 кПа;
- манометр избыточного давления грузопоршневой МП 2,5, II разряда , пределы допускаемой погрешности ±0,05%, диапазон измерений от 0 до 0,25 МПа;
- манометры избыточного давления грузопоршневые МП 60, II разряда , пределы допускаемой погрешности ±0,05%, диапазон измерений от 0,1 до 6 МПа;
- манометры грузопоршневые МП 2500, II разряда , пределы допускаемой погрешности ±0,05%, диапазон измерений от 5 до 250 МПа;
- калибраторы-измерители унифицированных сигналов эталонные ИКСУ -260, по ТУ 4381-072-13282997-07, диапазон измерений постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности (10-4 I+1) мкА.
Изготовитель
Viatran Corporation, США,
3829 Forest Parkway, Suite 500 Wheatfield, NY 14120.
Заявитель
K.C.C.P., Республика Польша
80-309 Gdansk Grunwaldzka 488/10
тел: +48 58 776-21-56
Испытательный центр
Государственный центр испытаний средств измерений ЗАО КИП «МЦЭ»
125424 г. Москва, Волоколамское шоссе, 88, стр. 8
тел: (495) 491 78 12, (495) 491 86 55
E-mail: sittek@mail.ru, kip-mce@nm.ru.
Принцип действия преобразователя основан на зависимости упругой деформации первичного тензорезисторного преобразователя от измеряемого давления. Под воздействием измеряемого давления деформируемый упругий элемент вызывает пропорциональное изменение электрического сопротивления тензорезисторов, собранных по мостовой схеме (мост Уитстона), которое преобразуется в выходной сигнал.
В зависимости от вида выходных сигналов изготавливаются следующие модели и исполнения преобразователей:
-
- сила постоянного тока: 509, 517, 520, 544, 548, 550, 551, 553, 554, 555, 570, 571, 572, 574, 970,WW517;
-
- напряжение постоянного тока: 709, 748, 770, 780, 809, 848, 870;
-
- сила постоянного тока, напряжение постоянного тока: 8X0, 8X1, 8X2;
-
- сила постоянного тока, напряжение постоянного тока, цифровой интерфейс: IGP10 (исполнения C, D, E, F).
Преобразователи имеют открытую торцевую мембрану. Все элементы преобразователя, контактирующие со средой, изготовлены из нержавеющей стали, что обеспечивает высокую степень защиты от коррозии, в том числе, в агрессивной среде.
Для визуализации результатов измерений и параметров настройки преобразователи, модели IGP10, имеют индикаторное устройство (4-х позиционный алфавитно-цифровой дисплей). Преобразователи также имеют светодиодную индикацию размерности измеряемой величины (bar, mbar, PSI, MPa).
Конструкция преобразователей за счет сварных соединений обеспечивает ограничение доступа к внутренним элементам, влияющих на метрологические характеристики, без необходимости пломбирования.
Общий вид преобразователей показан на рисунках 1-17.

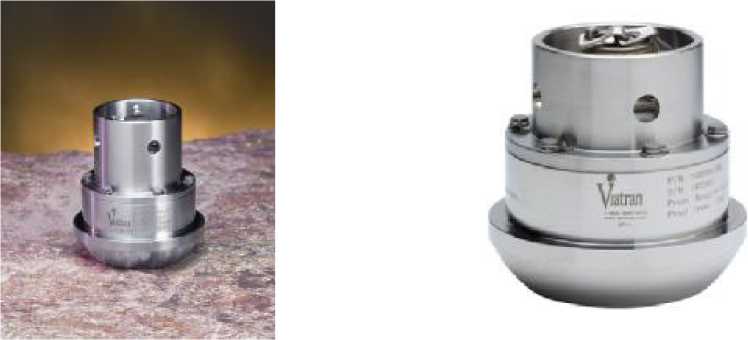

Рисунок 3 - Общий вид преобразователей

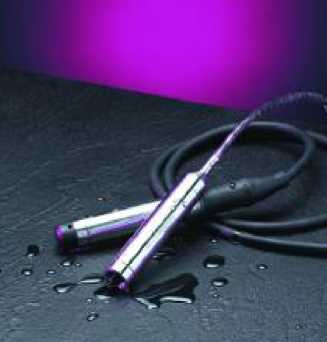

модели 517

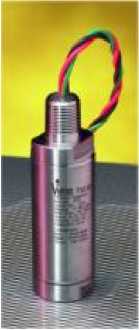

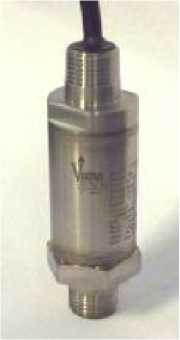

Рисунок 4 - Общий вид преобразователей модели 544

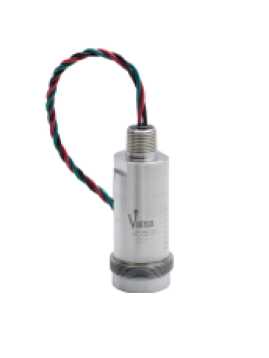

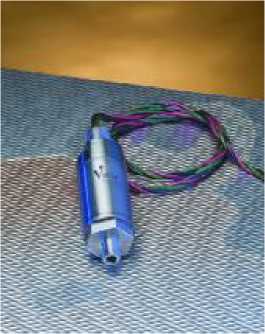

Рисунок 5 - Общий вид преобразователей
моделей 548, 748, 848

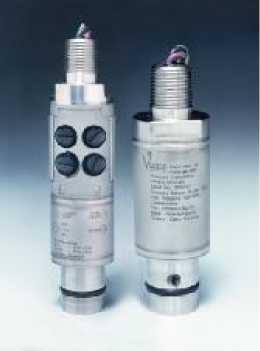

Рисунок 6 - Общий вид преобразователей
моделей 550, 551
Рисунок 8 - Общий вид преобразователей модели 555
Рисунок 9 - Общий вид преобразователей
моделей 570, 770, 870

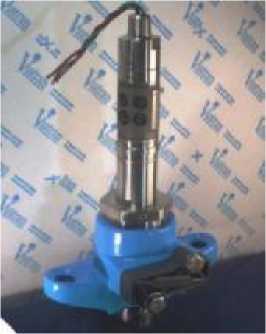

Рисунок 11 - Общий вид преобразователей модели 572
Рисунок 10 - Общий вид преобразователей модели 571

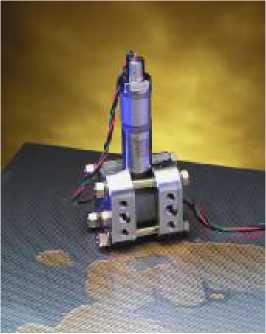

Рисунок 12 - Общий вид преобразователей модели 574

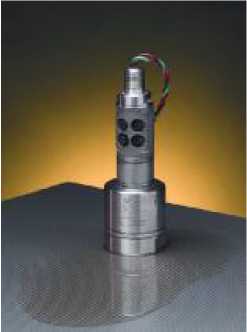

Рисунок 14 - Общий вид преобразователей модели 970

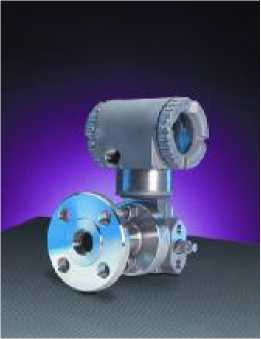

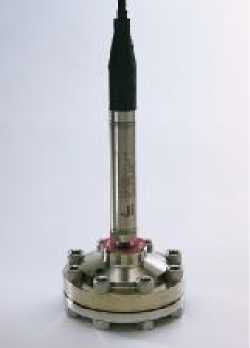

Рисунок 15 - Общий вид преобразователей
модели IGP10
(исполнения C, D, E, F)

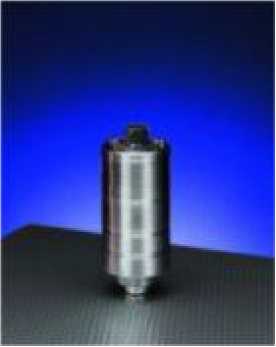

Рисунок 16 - Общий вид преобразователей модели WW517
Рисунок 17 - Общий вид преобразователей
моделей 8X0, 8Х1, 8Х2
Преобразователь давления D-V.32 .....................................................................1 шт.
Паспорт..................................................................................................................1 экз.
Преобразователи давления D-V. Методика поверки. МЦКЛ.0097.МП .........1 экз.
Нижний предел измерений абсолютного давления, Па, для моделей: 548, 748, 848, 550, 551, 553, 554, 571, 572, 970, 8X0, 8X1, 8X2
Верхние пределы измерений, для моделей и исполнений:
509, 709, 809:
избыточного давления
520:
избыточного давления
517:
избыточного давления
544:
давления разрежения
избыточного давления
548, 748, 848:
избыточного давления
абсолютного давления
550, 551:
избыточного давления
200
от 34,47 до 137,89 МПа от 34,47 до 137,89 МПа
от 20,68 кПа до 3,44 МПа
103,4 кПа
от 1,24 до 689,47 кПа от 20,68 кПа до 34,47 МПа от 103,42 кПа до 34,47 МПа от 344,73 кПа до 6,89 МПа
абсолютного давления 553, 554:
избыточного давления
абсолютного давления 555:
избыточного давления |
от 344,73кПа до 3,44 МПа | |
570, 770, 870: | ||
избыточного давления |
от 689,47 кПа до 250,00 МПа | |
571: |
избыточного давления |
от 689,47 кПа до 250,00 МПа |
абсолютного давления |
от 689,47 кПа до 250,00 МПа | |
572: |
избыточного давления |
от 689,47 кПа до 250,00 МПа |
абсолютного давления |
от 689,47 кПа до 250,00 МПа | |
574: |
разности давлений |
от 1,24 до 689,47 кПа |
780: |
избыточного давления |
от 2,07 до 103,42 МПа |
970: |
избыточного давления |
от 689,47 кПа до 250,00 МПа |
абсолютного давления |
от 689,47 кПа до 250,00 МПа | |
IGP10: |
избыточного давления, для исполнений: | |
C |
206,84 кПа | |
D |
2,07 МПа | |
E |
20,68 МПа | |
F |
41,36 МПа |
WW517:
от 344,73 кПа до 6,89 МПа
от 344,73 кПа до 6,89 МПа
от 344,73 кПа до 6,89 МПа
избыточного давления от 20,68 кПа до 3,44 МПа
8X0, 8X1, 8X2:
давления разрежения минус 100 кПа
избыточного давления от 20,68 кПа до 13,78 МПа
абсолютного давления от 20,68 кПа до 13,78 МПа
Пределы допускаемой основной приведенной погрешности, %, не более, для моделей и исполнений:
509, 709, 809, 520, 555 ± 0,35
517, 544, 548, 748, 848, 574, WW517, 8X1 ± 0,25
550, 551, 553, 554 ± 1,0
-
570, 770, 870, в диапазоне измеряемого давления:
до 6,9 МПа включительно ± 0,65
от 6,9 МПа до 68,94 МПа ± 0,40
от 68,94 МПа ± 0,45
-
571, в диапазоне измеряемого давления:
до 68,94 МПа включительно ± 0,30
от 68,94 МПа ± 0,35
-
572, в диапазоне измеряемого давления:
до 689,4 кПа включительно ± 0,60
от 689,4 кПа ± 0,35
780 ± 0,4
970, в диапазоне измеряемого давления:
до 172,36 МПа включительно ± 0,10
от 172,36 МПа ± 0,25
IGP10 (исполнения C, D, E, F) ± 0,06
8X0 ± 0,50
8X2 ± 0,15
Пределы допускаемой дополнительной приведенной погрешности на каждые 10 °С, %, в диапазоне температур измеряемой среды , не более:
менее минус 29 °С или более плюс 85 °С, для моделей:
509, 709, 809, 520 ± 0,30
менее 0 °С или более плюс 85 °С, для моделей:
517, 548, 748, 848 ± 0,30
измеряемой среды менее 21 °С или более 77 °С, для моделей:
544, 555, 570, 770, 870, 780, 970, в диапазоне измеряемого давления:
до 172,36 МПа включительно ± 0,10
от 172,36 МПа ± 0,20
менее минус 17 °С или более плюс 85 °С, для моделей и исполнений:
572, 574 550, 551, 571 |
± 0,30 ± 0,15 |
553, 554
IGP10 (исполнения C, D, E, F)
± 0,60
± 0,10
измеряемой среды менее минус 4 °С или более 48 °С, не более:
WW517
± 0,90
± 1,3-10-4
8X0, 8X1, 8X2
Диапазон температур измеряемой среды, °С, для моделей и исполнений: 509, 709, 809, 572
520, 517, 548, 748, 848, 780
544 550, 551, 553, 554, 555, 970
от минус 17 до плюс 82
от минус 40 до плюс 85
от минус 23 до плюс 104
от минус 40 до плюс 121
-
570, 770, 870 от минус 40 до плюс 87
-
571, 574 от минус 23 до плюс 87
IGP10 (исполнения C, D, E, F) от минус 45 до плюс 121
WW517, 8X0, 8X1, 8X2 от минус 6 до плюс 85
Диапазон температуры окружающей среды, °С, для моделей и исполнений: 509, 709, 809, 520
517
544, 555, 570, 770, 870
548, 748, 848
550, 551, IGP10 (исполнения C, D)
553, 554
571, 572
574
780
970
IGP10 (исполнения E, F)
WW517, 8X0, 8X1, 8X2
Вид выходного сигнала, для моделей и исполнений:
- сила постоянного тока , мА:
509, 520, 517, 544, 548, 550, 551, 553, 554, 555, 570, 571, 572, 574, 970, IGP10 (исполнения C, D, E, F), WW517, 8X0, 8X1, 8X2
- напряжение постоянного тока, В:
709, 748, 770, 8X0, 8X1, 8X2 1
780, IGP10 (исполнения C, D, E, F)1
от 5 до 60
от 0 до 60
от 21 до 76
от 0 до 82
от минус 40 до плюс 85
от 0 до 85
от минус 17 до плюс 82
от минус 17 до плюс 76
от минус 20 до плюс 76
от минус 28 до плюс 76
от минус 20 до плюс 85
от 5 до 48
4-20
от 0 до 5
от 1 до 5
8X0, 8X1, 8X2 |
от 0 до 10 |
- напряжение постоянного тока, мВ/В : | |
809 |
от 0 до 3 |
848, в диапазоне измеряемого давления: | |
до 34,47 кПа включительно |
от 0 до 5 |
от 34,47 кПа |
от 0 до 10 |
870 |
от 0 до 2 |
- цифровой интерфейс : | |
IGP10 (исполнения C, D, E, F)2 |
HART |
Напряжение электропитания постоянного тока, В, для моделей и исполнений: | |
509, 709, 517, 548, 748, WW517 |
от 9 до 30 |
809 |
от 10 до 15 |
520 |
от 9 до 32 |
544, 574 |
от 8,5 до 40,0 |
848 |
15 |
550, 551, 553, 554 |
от 12 до 40 |
555, 571 |
от 12 до 30 |
570, 770, 870 |
от 12 до 36 |
572 |
от 10 до 40 |
780 |
от 7 до 30 |
970 |
от 9,5 до 28,5 |
IGP10 (исполнения C, D, E, F) |
от 11,5 до 43,0 |
8X0, 8X1, 8X2 |
от 10 до 32 |
Потребляемая мощность, Вт, не более |
1,0 |
Сопротивление изоляции, МОм, не менее, для моделей и исполнений: | |
509, 709, 809, 520 |
100 |
517, 544,548, 748, 848, 770, 870, 574, 780, IGP10 (исполнения C, D, E, F), WW517, | |
8X0, 8X1, 8X2 |
1000 |
550, 551, 553 |
2000 |
554, 555, 570, 571, 572, 970 3 |
200 |
Габаритные и присоединительные3 размеры, мм, не более, | |
для моделей и исполнений: | |
509, 709, 809 |
0 95 x 88 |
520 |
0 76x112 |
517 |
0 22 x 200 |
544 |
64 x 50 x 260 |
548, 748,848 |
0 38 x84 |
550 |
0 40 x 110 |
551 |
0 40 x 160 |
553 |
0 38 x 121 |
554 |
0 38 x 170 |
555 |
50 x 76 x 320 |
570 |
0 44 x 200 |
770 |
0 38 x 130 |
870 |
0 38 x 200 |
571 |
0 38 x 200 |
572 |
0 64 x190 |
574 |
80 x 80 x 150 |
780 |
0 35 x 110 |
2 Опционально.
3 Присоединительные размеры, определяются при заказе у производителя .
970 IGP10 (исполнения C, D, E, F) WW517 8X0, 8X1, 8X2 Масса, кг, не более, для моделей и исполнений: |
0 77 x 230 140 x 84 x 150 0 100 x 160 0 38 x 80 |
509,709, 809, 520 517, 548, 748, 848 544 550, 553 551, 554 555, 570, 770, 870, 571, 780, 970, WW517 572 574 IGP10 (исполнения C, D, E, F) 8X0, 8X1, 8X2 Средний срок службы, лет |
2,500 0,284 1,600 0,454 0,624 0,680 2,050 3,178 1,500 0,482 17 |
