Сведения о средстве измерений: 52648-13 Радиометры теплового излучения

Номер по Госреестру СИ: 52648-13
52648-13 Радиометры теплового излучения
("ИК-метр")

Назначение средства измерений:
Радиометры теплового излучения «ИК-метр» (далее - измерители) предназначены для измерений энергетической яркости источника и плотности теплового потока излучения (энергетической освещенности) в инфракрасном диапазоне.

сертификация программного обеспечения

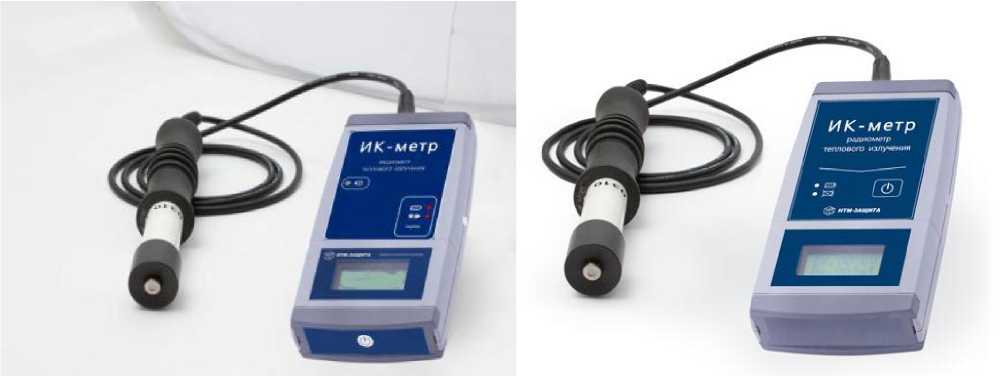

Внешний вид. Радиометры теплового излучения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Радиометры теплового излучения
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 16.01.2028
Номер записи -
ID в реестре СИ - 364870
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Радиометр теплового излучения "ИК-метр", ПРЦ, нет модификации, нет данных, нет, ИК-метр, -, "ИК-метр",

Производитель

Изготовитель - Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1760
Выдано извещений - 2
Кол-во периодических поверок - 733
Кол-во средств измерений - 528
Кол-во владельцев - 210
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 1271 дн.

Приказы РСТ, где упоминается данный тип СИ

№1932 от 2018.09.11 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 52648 "Блоки детектирования БДМГ-300"

№59 от 2013.01.31 Об утверждении типов средств измерений (Регистрационый номер в Гос. реестре СИ 52602-52636-13, 23450-23452-13, 52637-52639-13, 50146-13, 52640-52646-13, 16099-13, 52647-52654-13)

№46 от 2018.01.16 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 49781 "Радиометры теплового излучения "ИК-метр"

№2378 от 2018.11.19 О переоформлении свидетельства об утверждении типа средства измерений № 49781 "Радиометры теплового излучения "ИК-метр"

№2617 от 2022.10.18 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (16)

№155 от 2023.01.26 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Лесоводство и смежные виды деятельности" (ТК 449)

Наличие аналогов СИ: Радиометры теплового излучения ("ИК-метр")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
35950-07
17.08.2027
Магнитометры трехкомпонентные малогабаритные, МТМ-01
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
1 год
39671-08
24.01.2029
Анализаторы шума и вибрации, АССИСТЕНТ
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
1 год
52648-13
16.01.2028
Радиометры теплового излучения, "ИК-метр"
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
2 года
69952-17
12.12.2027
Магнитометры трехкомпонентные малогабаритные, МТМ-02
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
1 год
79905-20
02.12.2025
Измерители параметров электрического поля , E-метр АТ-005
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
1 год
86477-22
22.08.2027
Измерители параметров электростатического поля, СТ-07
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
1 год
93992-24
02.12.2029
Анализаторы пыли, АТМАС-М
Общество с ограниченной ответственностью "НТМ-Защита" (ООО "НТМ-Защита") (РОССИЯ г. Москва)
ОТ
МП
1 год

Кто поверяет Радиометры теплового излучения ("ИК-метр")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «МетрЛифтСервис»
(RA.RU.314115)
  • ИК-метр
  • "ИК-метр"
  • 8 0 8 0 7 0 7
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • нет
  • нет модификации
  • 18 1 0 15 0 15 0 15
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
  • 352 0 0 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • Нет модификации
  • ИК-метр
  • "ИК-метр"
  • 30 0 30 0 27 0 27
    ФБУ «Ростест-Москва»
    (RA.RU.311320)
    РСТ
  • нет данных
  • ИК-метр
  • 125 0 0 0 0 0 0
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • ИК-метр
  • 279 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)
    РСТ
  • -
  • нет модификации
  • ИК-метр
  • Радиометр теплового излучения "ИК-метр"
  • "ИК-метр"
  • 834 222 582 2 529 109 420
    ПАО "СУРГУТНЕФТЕГАЗ"
    (RA.RU.311692)
  • ПРЦ
  • 1 0 1 0 1 0 1
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ИК-метр
  • 113 100 16 97 0 74 5 69

    Стоимость поверки Радиометры теплового излучения ("ИК-метр")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    8500 8500

    Программное обеспечение

    Измеритель функционирует под управлением встроенного программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, обработки и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

    Лист № 2 Всего листов 4 Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 - Идентификационные данные ПО

    Наименование программного обеспечения

    Идентификацион ное наименование программного обеспечения

    Номер версии (идентификацио нный номер) ПО

    Цифровой идентификатор   ПО

    (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора

    ПО

    ir metr

    -

    2.3.4

    не доступен

    -

    Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р50.2.077-2014.

    Влияние программного обеспечения учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографическим способом и на измеритель в виде наклейки.

    Лист № 3 Всего листов 4

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационной документации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к радиометрам теплового излучения «ИК-метр»

    ГОСТ 8.106-2001 ГСИ. Государственная поверочная схема для средств измерений энергетической яркости и силы излучения тепловых источников с температурой от 220 до 1360 К

    Техническая документация изготовителя ТУ 43 1121 - 001 -18446736 - 12

    Поверка

    Поверка

    осуществляется по документу МП 2411-0084-2012 (с изменением № 1) «ГСИ. Радиометр теплового излучения «ИК-метр». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.10.2018 г.

    Основные средства поверки:

    • -  вторичный эталон единицы энергетической яркости в диапазоне от 40 до 61-103 Вт/(ср-м2) и единицы силы излучения от 1-10-4 до 15 Вт/ср, единицы температуры 0 разряда в диапазоне от 220 до 1360 К, регистрационный номер в Федеральном информационном фонде 2.1.ZZB.0174.2015;

    • - калибратор температуры инфракрасный Fluke-4181, диапазон воспроизводимой температуры от +35 °C до +500 °C, погрешность ±(0,004 • tвоспроизв. + 0,5) °C; регистрационный номер в Федеральном информационном фонде 40221-08;

    • - измеритель плотности тепловых потоков и температуры ИТП-МГ 4.03/3(1) «Поток», регистрационный номер в Федеральном информационном фонде 29879-05.

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

    Знак поверки наносят на свидетельство о поверке и (или) в паспорт.


    Изготовитель

    Общество с ограниченной ответственностью «НТМ-Защита»
    (ООО «НТМ-Защита»)
    ИНН 7721166781
    Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д.10, стр. 1
    Телефон (факс): +7 (495) 500-03-00
    Е-mail: ntm@ntm.ru
    Лист № 4
    Всего листов 4

    Испытательный центр


    ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
    Адрес: 190005, г. Санкт-Петербург, Московский пр., 19
    Телефон: +7 (812) 251-76-01
    Факс: +7 (812) 713-01-14
    Web-сайт: www.vniim.ru
    Е-mail: info@vniim.ru

    Принцип действия измерителя состоит в преобразовании значения теплового потока, измеряемого в спектральном диапазоне от 1,0 до 25,0 мкм, падающего на микросборку термопар с углом обзора 7,27°, в электрический сигнал пропорциональный плотности теплового потока, с последующим масштабированием и индикацией результата измерения.

    Энергетическая яркость источника однозначно взаимосвязана с измеряемой плотностью теплового потока и определяется по формуле L= К- Q, где:

    L- энергетическая яркость источника;

    Q - измеренный тепловой поток излучения;

    К - коэффициент масштабирования, связанный с геометрией источника излучения.

    Конструктивно измеритель состоит из сенсометрического щупа и блока измерений и индикации, в состав которого входят фильтры, блок операционных усилителей, блок детектирования сигналов, блок процессорной обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных значений. Конструкция приборов исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован.

    Питание измерителя осуществляется от встроенной в блок измерения и индикации аккумуляторной батареи.

    Внешний вид. Радиометры теплового излучения (

    Рисунок 1 - Общий вид измерителя


    Таблица 3 - Комплектность измерителя

    Наименование

    Обозначение

    количество

    Измерительно-индикаторный блок

    1 шт.

    Сенсометрический щуп

    1 шт.

    Паспорт

    БВЕК 43 1110. 11 ПС

    1 экз.

    Руководство по эксплуатации

    БВЕК 43 1110. 10 РЭ

    1 экз.

    Блок питания

    1 шт.

    Сумка укладочная

    1 шт.

    Методика поверки

    МП 2411-0084-2012 (с изменением № 1)

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений энергетической яркости, Вт/(ср^м2)

    от 165 до 5000

    Диапазон измерений плотности теплового потока, Вт/м2

    от 5 до 2500

    Пределы допускаемой относительной погрешности измерений энергетической яркости и плотности теплового потока, %

    ±6

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Время установления рабочего режима, с

    10

    Время непрерывной работы измерителя без подзарядки аккумуляторной батареи, ч

    8

    Напряжение питания (постоянный ток), В (аккумуляторная батарея ААА)

    от 3,6 до 5,0

    Потребляемая мощность, Вт, не более

    0,2

    Габаритные размеры, мм, не более измерительно-индикаторного блока сенсометрического щупа

    130x75x25

    200x30(D)

    Масса, кг, не более измерительно-индикаторного блока сенсометрического щупа

    0,2

    0,15

    Условия эксплуатации:

    • - диапазон температуры окружающей среды, °С

    • - относительная влажность воздуха при +25 °С, %

    от -20 до +55 до 90

    Средний срок службы, лет

    7
