Номер по Госреестру СИ: 86477-22
86477-22 Измерители параметров электростатического поля
(СТ-07)
Назначение средства измерений:
Измерители параметров электростатического поля СТ-07 (далее - измерители) предназначены для измерений напряженности электростатического поля от зарядов на поверхности, напряженности электростатического поля в свободном пространстве, электростатического потенциала и поверхностной плотности зарядов.
Внешний вид.
Измерители параметров электростатического поля
Рисунок № 1
Внешний вид.
Измерители параметров электростатического поля
Рисунок № 2
Внешний вид.
Измерители параметров электростатического поля
Рисунок № 3
Внешний вид.
Измерители параметров электростатического поля
Рисунок № 4
Программное обеспечение
Программное обеспечение является встроенным, предназначено для сбора обработки, отображения, хранения информации об измеренной величине. К метрологически значимой части программного обеспечения измерителей относиться все программное обеспечение измерителей. Идентификационные данные на программное обеспечение приведены в таблице 1.
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Конструкция исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.
Уровень защиты программного обеспечения - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
Прошивка СТ-07 |
Номер версии (идентификационный номер) ПО, не ниже |
V 2.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяЗнак утверждения типа наноситься на переднюю и заднюю стороны измерителя типографским методом в виде наклейки Рисунок 1,2. Так же на титульный лист руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Измеритель параметров электростатического поля СТ-07. Руководство по эксплуатации. БВЕК 470000.001 РЭ», раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерения- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
-
- Локальная поверочная схема 13/2 - 52594 - 2020 - ВНИИМ для средств измерений напряженности электростатического поля в диапазоне ±200 кВ/м и электростатического потенциала заряженной поверхности в диапазоне ±30 кВ;
-
- ТУ4221-007-18446736-20 Измерители параметров электростатического поля СТ-07. Технические условия.
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781
Адрес: 115230, Россия, г. Москва, 1-й Нагатинский проезд, дом 10, строение 1 Телефон: (495) 500-03-00
Факс: (495) 500-03-00
E-mail: ntm@ntm.ru
Web-сайт: www.ntm.ru
Изготовитель
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781Адрес: 115230, Россия, г. Москва, 1-й Нагатинский проезд, дом 10, строение 1 Телефон: (495) 500-03-00
Факс: (495) 500-03-00
E-mail: ntm@ntm.ru
Web-сайт: www.ntm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, г. Санкт-Петербург, Московский проспект, 19
Телефон: +7 812 251-7601
Факс: +7 812 713-0114
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781Адрес: 115230, Россия, г. Москва, 1-й Нагатинский проезд, дом 10, строение 1 Телефон: (495) 500-03-00
Факс: (495) 500-03-00
E-mail: ntm@ntm.ru
Web-сайт: www.ntm.ru
Принцип действия основан на преобразовании измеряемой физической величины посредством вращения лепестка модулятора в однородном электростатическом поле при этом потенциал лепестка модулятора относительно земли изменяется по синусоидальному закону с частотой равной частоте вращения лепестка, а амплитуда этого переменного потенциала пропорциональна проекции напряженности электростатического поля на плоскость вращения. Переменный потенциал через скользящий контакт передается на вход предусилителя и далее обрабатывается микроконтроллером.
Измерители предназначены для автономной работы от встроенного перезаряжаемого аккумулятора.
Измерители не предназначены для эксплуатации во взрывоопасных и пожароопасных зонах.
Заводской номер указывается на маркировочной наклейке, расположенной на задней стороне блока управления и индикации измерителя Рисунок 2, заводской номер первичного преобразователя указан на маркировочной наклейке расположенной в верхней части первичного преобразователя Рисунок 2. Формат обозначения цифровой.
Знак поверки наносится на свидетельство о поверке (в случае оформления бумажного свидетельства о поверке по просьбе заказчика) и на сам измеритель в виде наклейки Рисунок 1.
Измерители выполнены в виде портативного прибора с автономным питанием. Конструктивно измерители состоят из первичного преобразователя напряженности электростатического поля, блока индикации и управления Рисунок 1.
Общий вид измерителя (передняя сторона) приведен на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа

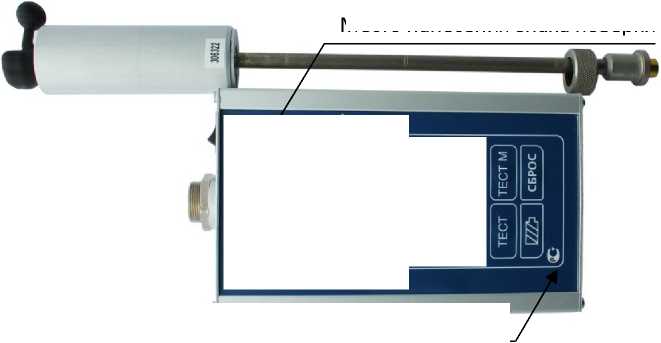

Рисунок 1 - Общий вид измерителя параметров электростатического поля СТ-07 с указанием места нанесения знака утверждения типа и места нанесения знака поверки.
о о_ ф Р 2 О ГО IZ |
Г- | ||
N. О |
s I с; та £ g | ||
6 |
Cl Cl | g S |
Общий вид измерителя (задняя сторона) приведен на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 2 - Общий вид измерителя параметров электростатического поля СТ-07 с указанием места нанесения заводского номера блока управления и индикации, первичный преобразователь, а также место нанесения знака утверждения типа.
Место расположения гарантийных заводских пломб, представлена на рисунке 3,4.

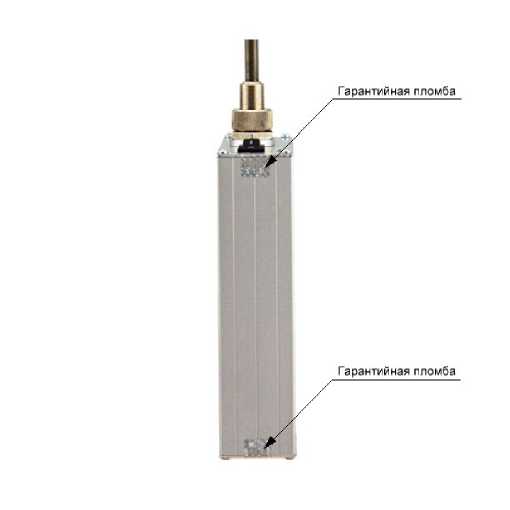

Рисунок 3 - Место расположения гарантийных заводских пломб

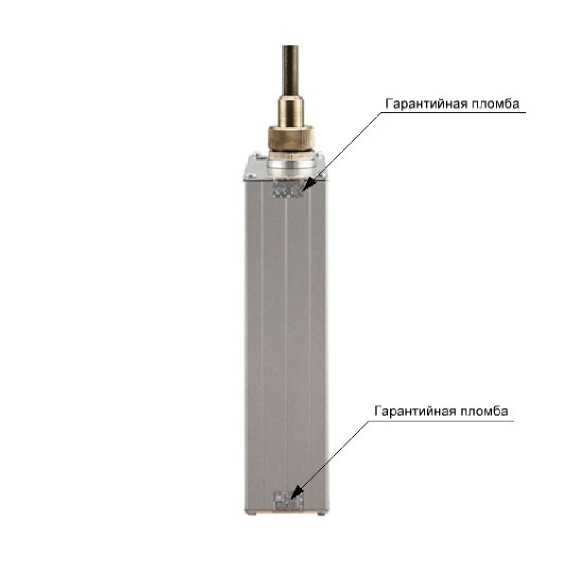

Рисунок 4 - Место расположения гарантийных заводских пломб.
Таблица 4 - Комплектность измерителя
Наименование |
Обозначения |
Количество |
Измеритель состоит из: | ||
Первичный преобразователь |
БВЕК 470000.20 |
1 шт. |
Блок управления и индикации |
БВЕК 470000.30 |
1 шт. |
Измерительная пластина в форме диска с кабелем заземления |
БВЕК 470000.40 |
1 шт. |
Блок питания БП-ЕИ 220/12 |
1 шт. | |
Аккумулятор GP 85 ААК |
6 шт. | |
Документация: | ||
Комплект укладки |
1 шт. | |
Руководство по эксплуатации |
БВЕК 470000.001 РЭ |
1 шт. |
Методика поверки |
1 шт. | |
Разборная прямоугольная измерительная пластина* |
БВЕК 470000.50 |
1 шт. |
Стенд для измерения электризуемости тканей по ГОСТ 32995-2014* |
БВЕК 470000.60 |
1 шт. |
* Приобретается по отдельному заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряженности электростатического поля от зарядов на поверхности, кВ/м |
от 0,5 до 300 |
Диапазон измерений напряженности электростатического поля в открытом пространстве, кВ/м |
от 0,5 до 200 |
Пределы допускаемой относительной погрешности измерений напряженности электростатического поля, % |
±10 |
Диапазон измерений электростатического потенциала поверхности, кВ |
от 0,05 до 30 |
Пределы допускаемой относительной погрешности измерений электростатического потенциала поверхности, % |
±10 |
Диапазон измерений плотности заряда поверхности, мкКл/м2 |
от 0,005 до 3,0 |
Пределы допускаемой относительной погрешности измерений поверхностной плотности зарядов, % |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Суммарное время работы от одной зарядки аккумуляторов, ч, |
10 |
не менее | |
Габаритные размеры, мм, не более | |
Блок управления и индикации | |
- длина |
185 |
- ширина |
105 |
- высота |
45 |
Первичный преобразователь (без вращающегося лепестка) | |
- длина |
350 |
- диаметр |
33 |
- диаметр вращающегося лепестка |
60 |
Масса блока управления и индикации с первичным преобразователем, кг, не более |
0,8 |
Условия эксплуатации: | |
- температура окружающей воздуха, °С |
от + 15 до + 25 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 97,3 до 105,3 |
Средняя наработка до отказа, ч, не менее |
1000 |
Средний срок службы, лет |
6,3 |
