Номер по Госреестру СИ: 69952-17
69952-17 Магнитометры трехкомпонентные малогабаритные
(МТМ-02)
Назначение средства измерений:
Магнитометры трехкомпонентные малогабаритные МТМ-02 (далее - МТМ-02)
предназначены для измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля.

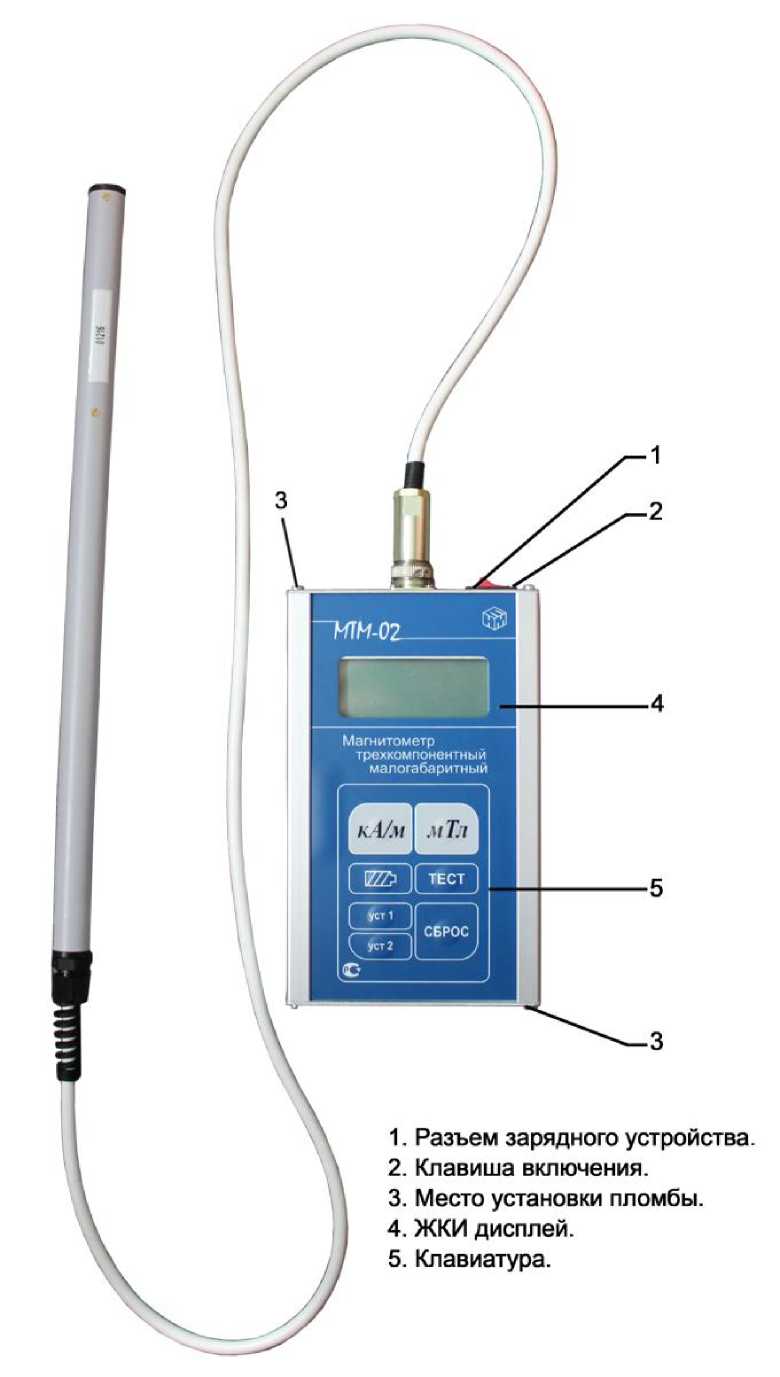

Внешний вид.
Магнитометры трехкомпонентные малогабаритные
Рисунок № 1
Программное обеспечение
Программное обеспечение является встроенным, выполняет следующие функции:
- обеспечение процедуры измерений;
- обработка результатов измерений, их отображение на ЖКИ.
Метрологически значимая часть программного обеспечения МТМ является встроенной. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. ПО МТМ прописывается в запоминающее устройство микроконтроллера, управляющего работой МТМ-02 и установленного на основной плате блока управления и индикации (БУИ). Корпус БУИ запломбирован для предотвращения несанкционированного вскрытия. Память микроконтроллера блокируется защитным кодом на этапе прошивки ПО предприятием-изготовителем.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО МТМ приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО МТМ
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Программа работы ПО МТМ |
Номер версии (идентификационный номер) ПО |
1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта - типографским способом, на лицевую панель МТМ-02 - фотохимическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к магнитометрам трехкомпонентным малогабаритным МТМ-02ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции
Технические условия ТУ 4314-002-18446736-17
Поверка
Поверкаосуществляется по документу БВЕК 590000.001 МП «Магнитометр трехкомпонентный малогабаритный МТМ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.10.2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ 8.030-2013 (мера напряженности магнитного поля М-503; регистрационный номер в Федеральном информационном фонде 27589-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых магнитометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781
Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д. 10, стр. 1
Телефон: (495) 500-03-00
E-mail: ntm@ntm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия магнитометра основан на измерении параметров магнитного поля трехкомпонентными датчиками магнитного поля, выполненными на основе датчиков Холла в интегральном исполнении, амплитуда выходных сигналов которых пропорциональна напряженности магнитного поля по каждой координате, обеспечивающий одновременное измерение ортогональных составляющих и модуля вектора напряженности магнитного поля.
МТМ-02 применяются при проведении комплексного санитарно-гигиенического обследования помещений и рабочих мест для обеспечения контроля за биологически опасными уровнями магнитного поля по СанПиН 2.2.4.3359-16 «Санитарно-эпидемиологические требования к физическим факторам на рабочих местах». Конструкция МТМ-02 позволяет оперативно контролировать уровни остаточной намагниченности поверхностей и торцов изделий вблизи сварных швов.
МТМ-02 является цифровым переносным малогабаритным прибором с автономным питанием. Измеренный сигнал Холловских датчиков выводится на жидкокристаллический индикатор прибора в виде трех компонент и модуля вектора.
По выбору пользователя может быть установлен режим измерения модуля напряженности магнитного поля, включающий измерение трех ортогональных компонент вектора и последующее вычисление его модуля с выводом значений в единицах напряженности магнитного поля или в единицах величин магнитной индукции.
Общий вид МТМ-02 со схемой пломбировки от несанкционированного доступа представлены на рисунке 1.
-
1. Разъем зарядного устройства.
-
2. Клавиша включения.
-
3. Место установки пломбы.
-
4. ЖКИ дисплей.
-
5. Клавиатура.
kIZw mT:i
~МТН-02
Магнитометр трехкомпонентный малогабаритный г-------------------------\
*т’
; : сброс
<с ~
Рисунок 1 - Общий вид МТМ-02 со схемой пломбировки от несанкционированного доступа
Таблица 4 - Комплектность магнитометра
Наименование |
Обозначение |
Количество |
Преобразователь напряженности магнитного поля |
БВЕК 590000.10 |
1 |
Блок управления и индикации |
БВЕК 590000.20 |
1 |
Блок питания |
БП-ЕИ 220/12 |
1 |
Аккумулятор |
GР 1300 ААК |
6 |
Футляр |
- |
1 |
Руководство по эксплуатации |
БВЕК 590000.001 РЭ |
1 |
Паспорт |
БВЕК 590000.001 ПС |
1 |
Методика поверки |
БВЕК 590000.001 МП |
1 |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, кА/м |
от -200 до -0,1; от +0,1 до +200 |
Диапазон показаний, кА/м |
от -200 до +200 |
Пределы допускаемой основной относительной погрешности измерений модуля и трех ортогональных компонент напряженности постоянного магнитного поля, %:
|
±20 ±10 |
Пределы допускаемой дополнительной относительной погрешности измерений от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±6 |
Нормальные условия измерений:
|
от +15 до +25 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры (ВхШхТ), мм, не более:
|
170x105x45 0 16x350 |
Масса, кг, не более |
0,8 |
Наименование характеристики |
Значение |
Потребляемая мощность при питании от автономного источника питания, Вт, не более |
0,6 |
Средняя наработка на отказ, ч |
15000 |
Средний срок службы, лет |
6 |
Условия эксплуатации:
|
от -10 до +40 90 от 84,0 до 106,7 |
