79905-20 Измерители параметров электрического поля
(E-метр АТ-005)
Назначение средства измерений:
Измерители параметров электрического поля Е-метр АТ-005 (далее - измерители АТ -005) предназначены для измерений средних квадратических значений (СКЗ) напряженности электрического поля (НЭП) в диапазоне частот от 10 кГц до 30 МГц в режиме непрерывного генерирования.

Внешний вид.
Измерители параметров электрического поля
Рисунок № 1
Программное обеспечение
ПО измерителей АТ-005 состоит из встроенного ПО и внешнего ПО.
Встроенное ПО, реализованное в виде микропроцессорных программ устанавливается изготовителем в АП-Е (ПО «АТ005») и БУИ (ПО «NtmTerminal») и является их неотъемлемой частью.
ПО «АТ005» выполняет функции обработки, преобразования входного сигнала и передачи его на вход БУИ.
ПО «NtmTerminal» выполняет функции задания режимов работы, обработку входного сигнала и отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.
Внешнее ПО (ПО «НТМ-ЭкоМ») устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7,-8, - Vista) и выполняет функции задания режимов работы, обработку входного сигнала, отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов. Метрологически значимой частью ПО «НТМ-ЭкоМ» является файл AT005.dll.
Уровень защиты ПО «АТ005», ПО «NtmTerminal» и ПО «НТМ-ЭкоМ» «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
Идентификационные данные (признаки) |
Значение | ||
встроенное ПО |
внешнее ПО | ||
Идентификационное наименование ПО |
АТ005 |
NtmTerminal |
AT005.dll |
Номер версии (идентификационный номер) ПО |
1.7 и выше |
3.0.2 и выше |
1.0.0.0 и выше |
Цифровой идентификатор ПО |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на шильдик на корпусе АП-Е в виде наклейки и на титульный лист документа «Измерители параметров электрического поля Е-метр АТ-005. Руководство по эксплуатации БВЕК.431440.010 РЭ» типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров электромагнитного поля АТ-005ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний
ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 4314-010-18446736-2019 Измерители параметров электрического поля Е-метр АТ-005. Технические условия
Поверка
Поверкаосуществляется по документу БВЕК.431440.010 МП «ГСИ. Измерители параметров электрического поля Е-метр АТ-005. Методика поверки», утвержденным ФГУП «ВНИИФТРИ» 19 июня 2020 года.
Основные средства поверки:
- рабочий эталон единицы напряженности электрического поля 2 разряда в диапазоне от 0,01 до 300 МГц, (по ГОСТ Р 8.805-2012), диапазон воспроизведения напряженности электрического поля от 1 до 1500 В/м; пределы допускаемой погрешности воспроизведения напряженности электрического поля +7 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых измерителей АТ-005 с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Изготовитель
Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита»)ИНН 7721166781
Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д. 10, строение 1
Телефон: 8 (495) 500-03-00
Факс: 8 (495) 231-30-20
Web-сайт: www.ntm.ru
E-mail: ntm@ntm.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс) +8 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Принцип действия измерителей АТ -005 основан на преобразовании антенным преобразователем измеряемого переменного электрического поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово -цифрового преобразования, обработки и передачи в устройство управления и отображения информации.
Измерители АТ-005 состоят из антенны-преобразователя (АП-Е) и устройства управления и отображения информации.
АП-Е имеет три дипольные микросборки, которые образуют взаимно-ортогональную структуру. Сигналы с отдельных микросборок фильтруются по частоте, усиливаются встроенным усилителем и после их детектирования и оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.
АП-Е связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющими Bluetooth-модуль и необходимое программное обеспечение.
В качестве устройства управления и отображения информации может быть использован блок управления и индикации НТМ-Терминал (БУИ или блок НТМ-Терминал), входящий в комплект поставки или персональный компьютер (ПК) с установленным программным обеспечением (ПО) «НТМ-ЭкоМ», входящим в комплект поставки.
БУИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений и контроль условий применения, обработку информации, отображение результатов измерения параметров электромагнитного поля и индикацию заряда аккумуляторов.
Конструктивно БУИ выполнен в виде моноблока. На передней панели корпуса располагаются органы управления и экран.
Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумуляторов АП-Е может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ», входящим в комплект поставки.
Минимальные системные требования к ПК:
-
- операционная система Windows (-ХР, -7,-8, - Vista);
-
- процессор Pentium 1 ГГц и выше;
-
- ОЗУ 512 МБ и более;
-
- наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);
-
- свободного места на жестком диске:
-
- для установки пакета .NET Framework 32-разрядная операционная система: 600 МБ, 64-разрядная операционная система: 1,5 ГБ;
-
- для установки ПО «НТМ-ЭкоМ» 32, 64-разрядная операционная система: 100 МБ.
Питание БУИ осуществляется от аккумуляторов типоразмера АА. Питание АП-Е осуществляется от аккумуляторов типоразмера ААА. Для заряда аккумуляторов в комплект поставки входит зарядное устройство.
Общий вид измерителей АТ-005 представлен на рисунке 1.
Элементы измерителей АТ -005, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования.
Схема пломбировки АП-Е и БУИ от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утв ерждения типа представлено на рисунке 1.

-

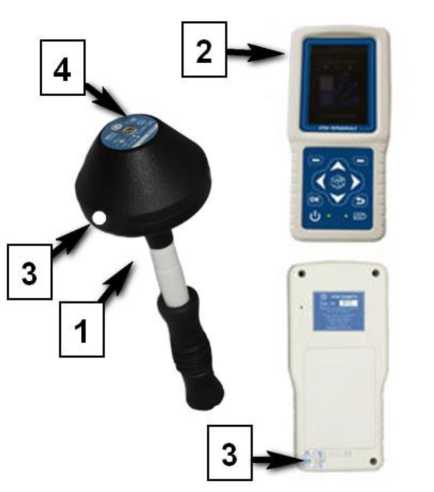

1 - антенна-преобразователь АП-Е
-
2 - БУИ
-
3 - места пломбирования от несанкционированного доступа
-
4 - место нанесения знака утверждения типа
Рисунок 1 - Общий вид измерителей АТ-005
Таблица 4 - Комплектность измерителей АТ -005
Наименование |
Обозначение |
Количество |
Измеритель параметров электрического поля Е-метр АТ-005* в составе: |
- |
1 шт. |
- антенна-преобразователь АП-Е |
БВЕК.431440.010 АП |
1 шт. |
- блок управления и индикации |
БВЕК.431440.010 БУИ |
1 шт.** |
Устройство зарядное |
- |
1 шт. |
Компакт-диск с ПО «НТМ-ЭкоМ» |
- |
1 шт.** |
Сумка укладочная |
- |
1 шт. |
Руководство по эксплуатации |
БВЕК.431440.010 РЭ |
1 экз. |
Формуляр |
БВЕК.431440.010 ФО |
1 экз. |
Методика поверки |
БВЕК.431440.010 МП |
1 экз. |
* - заводской номер измерителя параметров электрического поля Е-метр АТ-005 определяется заводским номером антенны-преобразователя АП-Е | ||
** - поставляется по заказу |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон частот, МГц |
от 0,01 до 30,00 включ. |
Диапазон измерений СКЗ НЭП в диапазоне частот, В^м-1:
|
от 50 до 1500 включ. от 3 до 500 включ. |
Пределы допускаемой относительной погрешности измерений СКЗ НЭП, % |
±30 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон показаний СКЗ НЭП в диапазоне частот, В^м-1:
|
от 3 до 5000 включ. от 3 до 500 включ. |
Электропитание АП-Е от аккумуляторного элемента питания типоразмера ААА напряжением 1,2 В и емкостью не менее 0,7 А/ч, шт. |
3 |
Электропитание БУИ от аккумуляторного элемента питания типоразмера АА напряжением 1,2 В и емкостью не менее 1,8 А/ч, шт. |
3 |
Время непрерывной работы без подзарядки аккумуляторов, ч, не менее |
5 |
Окончание таблицы 3
Наименование характеристики |
Значение |
Масса, г, не более: | |
- АП-Е |
320 |
- БУИ |
430 |
Габаритные размеры АП-Е, мм, не более | |
- длина |
500 |
- диаметр |
100 |
Габаритные размеры БУИ ), мм, не более: | |
- длина |
200 |
- ширина |
110 |
- высота |
85 |
Рабочие условия применения: | |
- температура окружающего воздуха, °С |
от -20 до +45 |
- атмосферное давление, кПа (мм рт. ст.) |
от 70,0 до 106,7 (от 525 до 800) |
- относительная влажность воздуха при | |
температуре 25 °С, %, не более |
90 |
