МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО

ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

П Р И К А З

11 сентября 2025 г.

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Продлить срок действия утвержденных типов средств измерений, указанных в приложении, на последующие 5 лет с даты окончания предыдущего установленного срока их действия.

• 2. Внести изменения в сведения об утвержденных типах средств измерений в части продления срока действия утвержденных типов средств измерений согласно приложению к настоящему приказу.

• 3. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 4. ФБУ «НИЦ ПМ - Ростест» внести соответствующие изменения в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

/ \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 7B1801563EA497F787EAF40A918A8D6F

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 19.05.2025 до 12.08.2026

\___________________-___________________/

Р Е Е к приказу Федерального агентства по техническому регулировани

и метрологии

11        сентября ала- _ЛГ 1942

от «___»_________ 2025 Г. №_____

Сведения об утвержденных типах средств измерений, подлежащих изменению в части срока действия утвержденного типа средств измерений причина внесения изменений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2025 г. № 1942

Лист № 1 Регистрационный № 80140-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D

Твердомеры портативные цифровые HPE III Shore A, HPE III basic Shore A, HPE III

Shore D, HPE III basic Shore D (далее - твердомеры) предназначены для измерений твердости низкомодульных материалов методом вдавливания по шкалам Шора.

Принцип действия твердомеров основан на измерении глубины вдавливания индентора в испытываемый образец под действием силы, действующей перпендикулярно исследуемого объекта.

Твердомеры: HPE III Shore А и HPE III basic Shore A предназначены для измерения твердости по шкале Шор А.

Твердомеры: HPE III Shore D и HPE III basic Shore D предназначены для измерения твердости по шкале Шор D.

Твердомеры различаются типом применяемой шкалы, усилием нагружения, видом применяемого индентора и массой.

Твердомеры представляют собой переносные средства измерений, состоящие из механизма приложения нагрузки, расположенного в корпусе, имеющего степень защиты IP50 по ГОСТ 14254-2015 и цифрового индикаторного устройства.

Механизм приложения нагрузки обеспечивает требуемое усилие, под действием которого происходит нагружение исследуемого образца при помощи калиброванной пружины через встроенный индентор с геометрическими размерами, соответствующими типу применяемой шкалы.

Цифровое индикаторное устройство состоит из жидкокристаллического дисплея и набора функциональных клавиш, предназначенных для включения/выключения твердомера и управления настройками в меню пользователя.

Твердомеры HPE III Shore А и HPE III Shore D комплектуются датчиками отображения температуры исследуемого образца, окружающей среды и влажности воздуха.

Твердомеры оснащены функциями хранения результатов измерений, управления длительностью цикла испытания и возможностью передачи (дублирования) результатов измерений на ПК при помощи RS232 / USB конвертера.

Пломбирование твердомеров не предусмотрено, ограничение доступа к метрологически значимым функциям, обеспечивается конструкцией самого твердомера, которая может быть нарушена только при использовании специального инструмента.

Заводской номер, в виде обозначения из семи цифр, наносится методом типографской печати на этикетку, приклеенную на заднюю крышку корпуса твердомера.

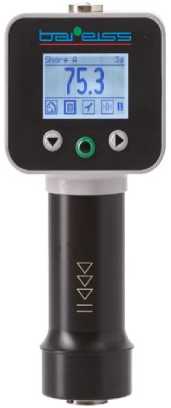

Фотография общего вида твердомеров представлена на Рисунке 1

Рисунок 1 - Общий вид твердомеров портативных цифровых HPE III Shore A, HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D

Программное обеспечение записано в машинных кодах в энергонезависимом постоянно запоминающем устройстве (ПЗУ) и не доступно для изменения вне заводских условий без использования специализированных средств и нарушения целостности корпуса.

Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.

Конструкция СИ полностью исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.0772014.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики твердомеров, представлены в таблицах 2 - 6.

Таблица 2 - Метрологические характеристики твердомеров HPE III Shore А, HPE III basic Shore A

Таблица 3 - Основные технические характеристики твердомеров HPE III Shore А, HPE III basic Shore A

Таблица 4 - Метрологические характеристики твердомеров HPE III Shore D, HPE III basic Shore D

Таблица 5 - Основные технические характеристики твердомеров HPE III Shore D, HPE III basic Shore D

Таблица 6 - Общие технические характеристики твердомеров

Продолжение таблицы 6

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Таблица 7 - Комплектность твердомеров

Сведения о методиках (методах) измерений приведены в эксплуатационной документации.

Нормативные и технические документы, устанавливающие требования к твердомерам портативным цифровым HPE III Shore A, HPE III basic Shore A, HPE III Shore D, HPE III basic Shore D

ГОСТ 24621-2015 Пластмассы и эбонит. Определение твердости при вдавливании с помощью дюрометра.

ГОСТ 263-75 Резина. Метод определения твердости по Шору А.

ГОСТ Р ИСО 7619-1-2009 Резина вулканическая или термопластическая. Определение твердости при вдавливании. Часть 1. Метод с применением дюрометра.

ASTM D 2240 Стандартные методы определения свойств резины. Твердость по дюрометру.

Техническая документация фирмы изготовителя «Bareiss Prufgeratebau GmbH», Германия.

Фирма «Bareiss Prufgeratebau GmbH», Германия

Адрес: D-89610 Oberdischengen, Breiteweg 1, Federal Republic of Germany

Тел.: +49 7305 7017

Факс: +497305 22577

Web-сайт: https://bareiss.de/

Е-mail: info@bareiss.de

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д.1

Тел. 8 800 200 22 14

Факс (831) 428-57-48

E-mail: mail@nncsm.ru

Регистрационный номер в реестре аккредитованных лиц в области обеспечения единства измерений № 30011-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» сентября 2025 г. № 1942

Лист № 1 Регистрационный № 79905-20 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Измерители параметров электрического поля Е-метр АТ-005

Измерители параметров электрического поля Е-метр АТ-005 (далее - измерители АТ-005) предназначены для измерений средних квадратических значений (СКЗ) напряженности электрического поля (НЭП) в диапазоне частот от 10 кГц до 30 МГц в режиме непрерывного генерирования.

Принцип действия измерителей АТ-005 основан на преобразовании антенным преобразователем измеряемого переменного электрического поля в напряжение постоянного тока, преобразовании его в цифровой код посредством аналогово-цифрового преобразования, обработки и передачи в устройство управления и отображения информации.

Измерители АТ-005 состоят из антенны-преобразователя (АП-Е) и устройства управления и отображения информации.

АП-Е имеет три дипольные микросборки, которые образуют взаимно-ортогональную структуру. Сигналы с отдельных микросборок фильтруются по частоте, усиливаются встроенным усилителем и после их детектирования и оцифровки, анализа и кодировки через блок приемо-передающего радиоканала передаются в устройство управления и отображения информации.

АП-Е связываются с устройством управления и отображения информации по беспроводному радиоканалу, имеющими Bluetooth-модуль и необходимое программное обеспечение.

В качестве устройства управления и отображения информации может быть использован блок управления и индикации НТМ-Терминал (БУИ или блок НТМ-Терминал), входящий в комплект поставки или персональный компьютер (ПК) с установленным программным обеспечением (ПО) «НТМ-ЭкоМ», входящим в комплект поставки.

БУИ, основным элементом которого является микропроцессор, обеспечивает выбор режима измерений и контроль условий применения, обработку информации, отображение результатов измерения параметров электромагнитного поля и индикацию заряда аккумуляторов.

Конструктивно БУИ выполнен в виде моноблока. На передней панели корпуса располагаются органы управления и экран.

Для настройки режимов измерений, отображения и сохранения результатов измерений, индикации заряда аккумуляторов АП-Е может быть использован ПК с предустановленным ПО «НТМ-ЭкоМ», входящим в комплект поставки.

Минимальные системные требования к ПК:

• - операционная система Windows (-ХР, -7,-8, - Vista);

• - процессор Pentium 1 ГГц и выше;

• - ОЗУ 512 МБ и более;

• - наличие беспроводного канала связи Bluetooth (Bluetooth-модуль должен соответствовать требованиям стандарта Bluetooth 2.0);

• - свободного места на жестком диске:

• - для установки пакета .NET Framework 32-разрядная операционная система: 600 МБ, 64-разрядная операционная система: 1,5 ГБ;

• - для установки ПО «НТМ-ЭкоМ» 32, 64-разрядная операционная система: 100 МБ. Питание БУИ осуществляется от аккумуляторов типоразмера АА. Питание АП-Е

осуществляется от аккумуляторов типоразмера ААА. Для заряда аккумуляторов в комплект поставки входит зарядное устройство.

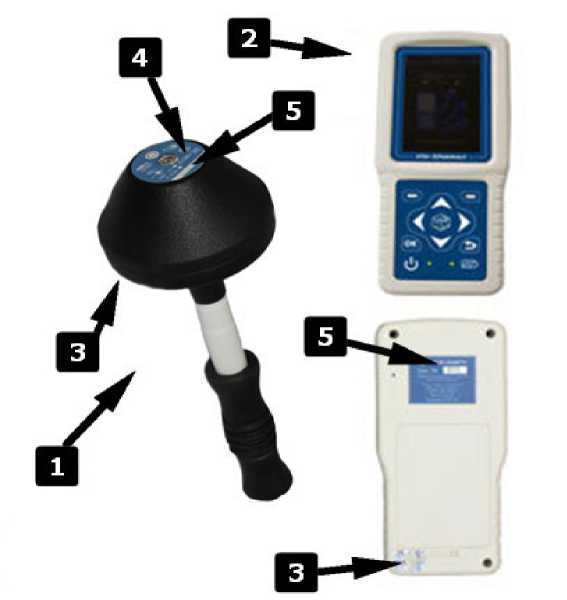

Общий вид измерителей АТ-005 представлен на рисунке 1.

Элементы измерителей АТ-005, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи пломбирования.

Схема пломбировки АП-Е и БУИ от несанкционированного доступа представлена на рисунке 1.

Место нанесения знака утверждения типа и заводского номера представлено на рисунке 1.

• 1 - антенна-преобразователь АП-Е

• 2 - БУИ

• 3 - места пломбирования от несанкционированного доступа (в месте соединения двух частей корпуса или винтового соединения)

• 4 - место нанесения знака утверждения типа

• 5 - место нанесения заводского номера АП-Е и БУИ

Рисунок 1 - Общий вид измерителей АТ-005

Заводской номер наносится от руки несмываемым маркером или машинописным способом на этикетку и размещается на корпусе измерителей АТ-005. Формат заводского номера - цифровой.

Нанесение знака поверки на корпус измерителей АТ-005 не предусмотрено.

ПО измерителей АТ-005 состоит из встроенного ПО и внешнего ПО.

Встроенное ПО, реализованное в виде микропроцессорных программ устанавливается изготовителем в АП-Е (ПО «АТ005») и БУИ (ПО «NtmTerminal») и является их неотъемлемой частью.

ПО «АТ005» выполняет функции обработки, преобразования входного сигнала и передачи его на вход БУИ.

ПО «NtmTerminal» выполняет функции задания режимов работы, обработку входного сигнала и отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов.

Внешнее ПО (ПО «НТМ-ЭкоМ») устанавливается на ПК, функционирует в операционной системе семейства Windows (-ХР, -7,-8, - Vista) и выполняет функции задания режимов работы, обработку входного сигнала, отображения значений параметров электромагнитного поля и индикацию заряда аккумуляторов. Метрологически значимой частью ПО «НТМ-ЭкоМ» является файл AT005.dll.

Уровень защиты ПО «АТ005», ПО «NtmTerminal» и ПО «НТМ-ЭкоМ» «высокий» в соответствии с Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные (признаки) ПО

Метрологические и технические характеристики

Т аблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

наносится на шильдик на корпусе АП-Е в виде наклейки и на титульный лист документа «Измерители параметров электрического поля Е-метр АТ-005. Руководство по эксплуатации БВЕК.431440.010 РЭ» типографским способом

Таблица 4 - Комплектность измерителей АТ-005

приведены в разделе 7 «Порядок работы» БВЕК.431440.010 РЭ «Измеритель параметров электрического поля E-метр АТ-005». Руководство по эксплуатации».

ГОСТ Р 51070-97 Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний

ГОСТ Р 8.805-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ТУ 4314-010-18446736-2019 Измерители параметров электрического поля Е-метр АТ-005. Технические условия

Общество с ограниченной ответственностью «НТМ-Защита» (ООО «НТМ-Защита») ИНН 7721166781

Адрес: 115230, г. Москва, 1-й Нагатинский проезд, д. 10, строение 1 Телефон: 8 (495) 500-03-00

Факс: 8 (495) 231-30-20

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, Солнечногорский район, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс) +8 (495) 526-63-00

Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11 мая 2018 года
