Номер по Госреестру СИ: 51270-12
51270-12 Расходомеры-счетчики
(Spiraflo)
Назначение средства измерений:
Расходомеры-счетчики Spiraflo (далее - расходомеры), предназначены для измерений массового расхода и массы насыщенного и перегретого пара.

Внешний вид.
Расходомеры-счетчики
Рисунок № 1

Внешний вид.
Расходомеры-счетчики
Рисунок № 2

Внешний вид.
Расходомеры-счетчики
Рисунок № 3

Внешний вид.
Расходомеры-счетчики
Рисунок № 4
Программное обеспечение

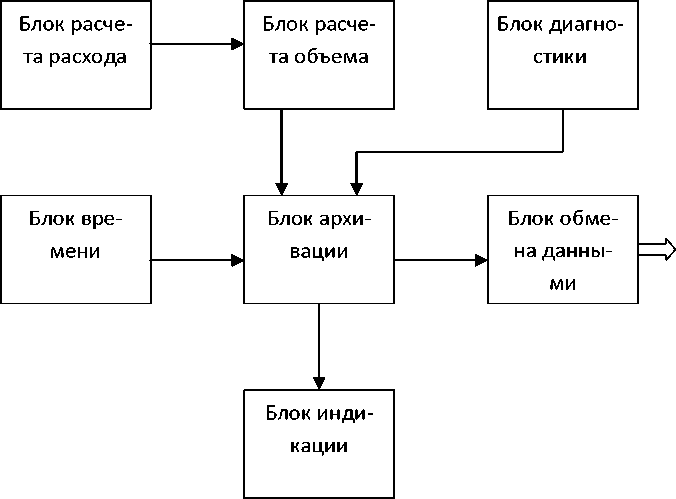

Расходомеры имеют встроенное и автономное обеспечение программное (ПО). Структура и взаимосвязи частей ПО показана на рисунке 3.
Рисунок 3

Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MeterCom (автономное ПО) |
metercom.exe |
1.1.3 |
b8d953f60f4d4cc59119 c08179b28dc5 |
MD5 |
ПО Spiraflo* |
Spiraflo |
1.3.19 |
- |
- |
*встроенное ПО устанавливается на производстве и не имеет внешнего доступа Нормирование метрологических характеристик расходомера проведено с учетом того,
что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель первичного преобразователя М322 методом нанесения наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений изложена в руководстве по эксплуатации «Расходомеры-счетчики Spiraflo»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам Spiraflo:
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 Техническая документация компании «Spirax-Sarco Limited», Великобритания.
Поверка
Поверкаосуществляется по методике МП-2550-0186-2012 «Расходомеры-счетчики Spiraflo. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 20.02. 2012 г.
Основные средства поверки:
поверочная расходомерная установка с погрешностью 0,3%, Ду поверяемых расходомеров до
100 мм включительно, наибольший поверяемый объемный расход 3200 м3/ч;
Изготовитель
Компания «Spirax-Sarco Limited», Великобритания
Адрес: Charlton House Cheltenham Gloucestershire GL53 8ER, UK
тел: +44 (0)1242 521361, факс: +44 (0)1242 573342
Заявитель
Представительство компании «Спиракс-Сарко Лимитед»
Адрес: 198188, Санкт-Петербург, ул. Возрождения, дом 20а, литер А тел/факс: (812) 640-90-44, (812) 640-90-43.
e-mail: info@ru. spiraxsarco.com
Принцип действия расходомера основан на измерении угла поворота плоского гидравлического сопротивления, изменяющегося под действием кинетической энергии потока измеряемой среды (расходомер обтекания).
Расходомеры состоят из первичного преобразователя расхода и термометра сопротивления (далее - ППРТ), нормирующего преобразователя M322, датчика избыточного давления EL2600 и вычислителя M800.
ППРТ обтекания мишенного типа с поворотной лопастью выполнен в виде фланцевого корпуса с круглой подпружиненной пластиной, помещенной в поток, которая под его динамическим воздействием занимает определенное угловое положение. В ППРТ встроен платиновый термометр сопротивления. Для коррекции плотности перегретого пара расходомер дополнительно оснащается датчиком избыточного давления. В нормирующий преобразователь поступают сигналы с ППРТ и, если он имеется, датчика избыточного давления и преобразуются в частотные выходные сигналы, пропорциональные объемному расходу, температуре и давлению пара. Линеаризация номинальной статической характеристики ППРТ производится в вычислителе, а также по результатам измерений температуры, а для перегретого пара и давления, в вычислителе осуществляются расчет массового расхода пара и массы пара нарастающим итогом.
ППРТ в зависимости от материала корпуса имеет два исполнения М111 (корпус выполнен из ковкого чугуна) и М115 (материал корпуса - углеродистая сталь). В состав расходомера вместо вычислителя М800 и датчика избыточного давления EL2600 могут входить другие вычислители, входящие в Госреестр, и имеющие возможность кусочно-линейной аппроксимации номинальной статической характеристики расходомера, а также датчики давления, входящие в Госреестр, и имеющие токовый выход 4-20 мА с характеристиками не хуже приведенных в данном описании типа класса не хуже 0,5 с интервалом между поверками не менее 3 лет.
Минимальные прямые участки трубопровода без гидравлических сопротивлений:
до расходомера - 6-Ду,
после расходомера - 3-Ду;

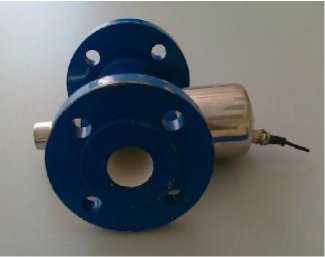

Внешний вид расходомера показан на рисунке 1.

ППРТ

М322
Рисунок 1 - Расходомер-счетчик Spiraflo

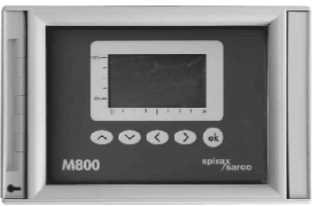

М800

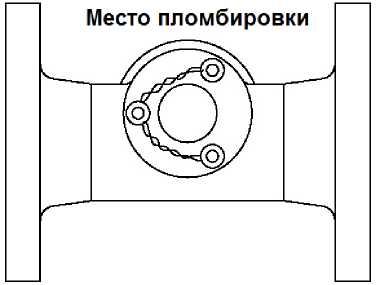

На рисунке 2 показан способ пломбирования ППРТ.

Рисунок 2 - Место пломбировки ППРТ
40, 50, 80, 100;
от 0,1 до 2,5;
Диаметр условного прохода, мм
Диапазон рабочих давлений пара, МПа
Диапазон рабочих температур пара, °С от 120 до 230;
Диапазон измерений массовых расходов пара в зависимости от Ду, кг/ч: от 29 до 7330; Потеря давления при максимальном расходе, не более, кПа 50;
Пределы допускаемой погрешности измерений массового расхода и массы пара, %:
-относительной (в диапазоне расходов от 0,5-Qmax до Qmax) -приведенной (в диапазоне расходов от 0,025-Qmax до 0,5-Qmax Выходные сигналы:
± 2,0;
± 1,0;
от 0 до 55;
-токовый 4 - 20 мА, пропорциональный расходу;
-дискретный (релейный) максимальное напряжение постоянного тока 28 В, минимальное сопротивление нагрузки 10 кОм;
-цифровой (интерфейс RS-485, Modbus RTU).
Потребляемая мощность, не более, Вт |
7,5; |
Питание от сети переменного тока, напряжение, В |
от 187 до 242; |
частота, Гц 50 ± 1
Габаритные размеры и масса ППРТ приведены в таблице 2.
Таблица 2
Ду, мм |
Длина, мм |
Высота, мм |
Ширина, мм |
Масса, кг |
40 |
176 |
150 |
280 |
9,50 |
50 |
180 |
165 |
280 |
10,5 |
80 |
240 |
200 |
372 |
25,5 |
100 |
260 |
235 |
372 |
34,5 |
Габаритные размеры и масса нормирующего преобразователя М322 приведены в таблице 3. Таблица 3
Длина, мм |
Высота, мм |
Ширина, мм |
Масса, кг |
250 |
75 |
175 |
0,78 |
Габаритные размеры и масса вычислителя М800 приведены в таблице 4.
Таблица 4
Исполнение M800 |
Длина, мм |
Ширина, мм |
Высота, мм |
Масса, кг |
панельный |
137 |
255 |
170 |
1,4 |
настенный |
85 |
235 |
147 |
1,1 |
Условия эксплуатации:
-диапазон температур окружающей среды, °С
-диапазон относительной влажности воздуха при температуре 35 °С, %, от 10 до 90;
-диапазон атмосферного давления, кПа от 84 до 107;
Средний срок службы, лет 10;
Средняя наработка на отказ, ч 50000
