Номер по Госреестру СИ: 47983-11
47983-11 Расходомеры-счетчики вихревые
(Hydro-Flow)
Назначение средства измерений:
Расходомеры-счетчики вихревые Hydro-Flow (модификации 1200, 2200, 2300, 3100) предназначены для измерений расхода и объема жидкости.
Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 1

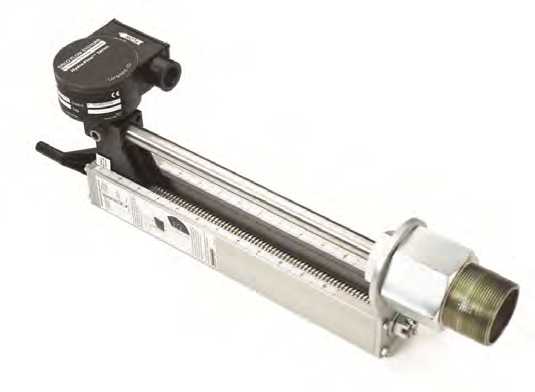

Внешний вид.
Расходомеры-счетчики вихревые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.10.2016
Номер записи - 136982
ID в реестре СИ - 359382
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Spirax-Sarco Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№5328 от 2011.10.10 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 47973-11 по 47988-11)
Наличие аналогов СИ: Расходомеры-счетчики вихревые (Hydro-Flow)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Spirax-Sarco Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25653-11 12.05.2016 |
Расходомеры жидкости, газа и пара, Gilflo Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
47359-11 29.07.2016 |
Расходомеры-счетчики вихревые, PhD Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
47360-11 29.07.2016 |
Расходомеры-счетчики насыщенного пара, DIVA Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
47361-11 29.07.2016 |
Расходомеры-счетчики вихревые погружные, V-Bar Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
47362-11 29.07.2016 |
Расходомеры-счетчики турбинные погружные, TMP Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
47983-11 11.10.2016 |
Расходомеры-счетчики вихревые, Hydro-Flow Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
49243-12 06.03.2017 |
Расходомеры-счётчики электромагнитные, UniMag Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
|
51270-12 02.10.2017 |
Расходомеры-счетчики, Spiraflo Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
3 года |
|
58552-14 25.09.2019 |
Термометры сопротивления с универсальным выходом, TEM Компания "Spirax-Sarco Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
4 года |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Расходомеры-счетчики вихревые (Hydro-Flow)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АЛЬТЕРНАТИВА" (1835) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики вихревые (Hydro-Flow)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 10413 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
9395 | 10413 |
Программное обеспечение
Расходомеры в комплекте со счетчиком СТД имеют программное обеспечение:
-
1 встроенное (микропрограмма контроллера 1.0.13 и выше);
-
2 внешнее (программа “DinfoConnect”, версии 3.10 и выше для персонального компьютера).
Встроенное программное обеспечение расходомеров разработано изготовителем специально для решения задач измерений объемного расхода и объема жидкости. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия 1.0.13 и выше). Конструктивно расходомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Внешнее программное обеспечение “DinfoConnect” (версия 3.10 и выше) предназначено для установки на персональный компьютер под управлением операционной системы Microsoft Windows и предназначено для считывания результатов измерений, сохраненных в памяти расходомера.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1- Идентификационные данные
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Dinfo Connect |
DinfoCon-nect 3 10.exe |
3.10 |
80e0c2ca12309489336f 2507199abaef |
MD5 |
Нормирование метрологических характеристик расходомеров проведено с учетом того, что встроенное программное обеспечение версии «1.0.13» является неотъемлемой и неизменяемой частью. Уровень защиты программного обеспечения по МИ 3286-2010 - А.
При комплектации счетчиком СТД используется его встроенное и внешнее программные обеспечения, которые также не влияют на метрологические характеристики расходомера.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и методом нанесения наклейки на электронный блок.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ПР 50.2.019-2006 ГСИ. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков.
Лист № 5 всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам вихревым Hydro-Flow
1 ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
2 ГОСТ Р 52932-2008. Счетчики электромагнитные, ультразвуковые, вихревые и струйные для водяных систем теплоснабжения. Общие технические условия.
-
3 Техническая документация компании «Spirax-Sarco Limited», Великобритания.
Поверка
Поверкаосуществляется по методике МП2550-0173-2011 «Расходомеры-счетчики вихревые Hydro
Flow. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» 23.05.2011г.
Основные средства поверки:
установка поверочная «Взлет ПУ», объемный расход воды до 5000 м3/ч, Ду поверяемых расходомеров до 400 мм, погрешность не более 0,3 %.
Заявитель
Представительство компании «Спиракс-Сарко Лимитед» 198097, Россия, г. Санкт-Петербург, ул. Маршала Говорова, 52 литера А, офис 503-Н тел/факс: (812) 331-72-65, (812) 331-72-66Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», аттестат аккредитации № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19 тел. (812) 251-76-01, факс (812) 713-01-14
e-mail: info@vniim.ru
Принцип действия расходомера основан на вихревом принципе измерения расхода жидкости.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и установленного на нем электронного блока. Имеется раздельное исполнение ППР и электронного блока.
ППР выполнен в виде трубки с телом обтекания, в виде трапецеидальной призмы, направленной широким основанием навстречу потоку, и размещенным за ней крылом с чувствительным элементом, воспринимающим пульсации давления. Частота образования вихрей, срывающихся с тела обтекания, пропорциональна скорости потока жидкости.
Электронный блок расходомера формирует по выбору унифицированный электрический сигнал постоянного тока 4-20 мА или импульсный электрический сигнал, пропорциональные расходу жидкости. Расходомер может иметь ЖКИ дисплей, на котором поочередно индицируется расход жидкости и объем нарастающим итогом за все время работы прибора.
В зависимости от конструкции и способа крепления к трубопроводу расходомеры имеют четыре модификации:
-
- 1200 - ППР встроен в корпус расходомера, который присоединяется к трубопроводу с помощью резьбового соединения;
-
- 2200 - ППР, выполненный в виде штанги с резьбовым присоединением к трубопроводу, вставляется в действующий трубопровод через специальное отверстие;
-
- 2300 - ППР, выполненный в виде штанги с резьбовым присоединением, вставляется в вмонтированный в трубопровод пластиковый тройник;
-
- 3100 - ППР, выполненный в виде штанги с резьбовым присоединением к трубопроводу, вставляется в действующий трубопровод через специальное отверстие и запорный кран. Расходомер имеет подъемник для введения или извлечения из трубопровода ППР без остановки подачи жидкости.
Для расширения функциональных возможностей расходомеры могут комплектоваться дополнительно внешним дисплеем M750 или счетчиком СТД (Госреестр № 41550-09) с датчиком давления МИДА-13П (Госреестр № 17636-06) и термометром сопротивления ТСП (Pt100 или 100П, класс А или В) по ГОСТ Р8.625.
Степень защиты от воздействия окружающей среды расходомеров - IP67, счетчика СТД - IP54.

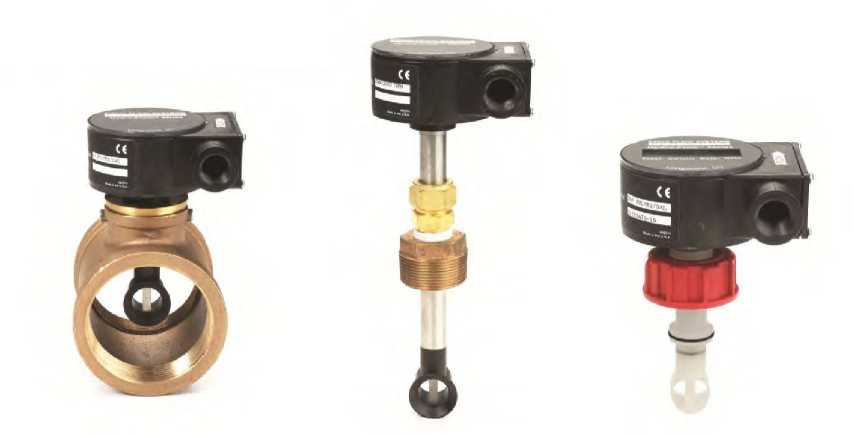

Внешний вид модификаций расходомера показан на рисунке 1.
мод.1200 мод.2200 мод.2300
мод.2300
Рисунок 1
Таблица 6-Комплектность расходомера
|
Наименование |
Кол. |
Примечание |
|
Расходомер-счетчик вихревой Hydro-Flow |
1 шт. | |
|
Внешний дисплей M750 |
1 шт. |
по заказу |
|
Счетчик СТД |
1 шт. |
по заказу (Госреестр №41550-09, изготовитель ООО НПФ «ДИНФО») |
|
Датчик давления МИДА-13П |
1 шт. |
по заказу (Госреестр №17636-06), изготовитель ЗАО МИДАУС) |
|
Термометр сопротивления ТСП |
1 шт. |
по заказу |
|
Комплект эксплуатационной документации |
1 компл. | |
|
Методика поверки МП2550-0173-2011 |
1 экз. |
Основные метрологические и технические характеристики расходомеров приведены
в таблицах 2-5.
Таблица 2-Модификация 1200
|
Диаметр условного прохода (Ду), мм |
25 |
40 |
50 |
65 |
80 |
|
Максимальный расход, м3/ч |
9,1 |
18,2 |
36,2 |
47,7 |
79,5 |
|
Минимальный расход, м3/ч |
0,6 |
1,2 |
2,4 |
3,2 |
5,3 |
|
Коэффициент преобразования, имп/дм3 |
75 |
25 |
15 |
15 |
6 |
|
Длина, мм |
87,5 |
92,0 |
97,0 |
110,0 |
115,6 |
|
Высота, мм |
113,0 |
128,0 |
137,0 |
157,0 |
172,0 |
|
Ширина, мм |
107,0 | ||||
|
Масса, кг |
1,0 |
1,5 |
2,0 |
2,5 |
3,5 |
Таблица 3- Модификации 2200, 3100
|
Диаметр условно-го прохода (Ду) мм |
50* |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
|
Максимальный расход, м3/ч |
36,3 |
79,5 |
136,3 |
341 |
557 |
908 |
1249 |
1420 |
1930 |
2500 |
3180 |
|
Минимальный расход, м3/ч |
2,4 |
5,4 |
9,2 |
22,8 |
38 |
61 |
83 |
95 |
129 |
167 |
212 |
|
Коэффициент преобразования, имп/дм3 |
15 |
6 |
5 |
2 |
1 |
0,5 |
0,5 |
0,5 |
0,2 |
0,2 |
0,2 |
*- только для мод. 2200 Таблица 4- Модификация 2300
|
Диаметр условного прохода (Ду) мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Максимальный расход, м3/ч |
3,1 |
5,2 |
9,1 |
13,8 |
23,5 |
38,1 |
51,9 |
78,1 |
126,7 |
194,4 |
278,5 |
500,6 |
|
Минимальный расход, м3/ч |
0,24 |
0,36 |
0,6 |
0,9 |
1,6 |
2,6 |
3,6 |
5,4 |
8,4 |
13,0 |
18,6 |
33,4 |
|
Коэффициент преобразования, имп/дм3 |
150 |
85 |
55 |
35 |
20 |
12 |
9 |
6 |
3,5 |
2,5 |
1,5 |
1,0 |
Таблица 5-Габаритные и присоединительные размеры, масса расходомеров
|
Модификация |
2200 |
2300 |
3100 |
|
Присоединительный размер, дюйм |
11/2“ |
11/4“ |
2“ |
|
Длина, мм |
99,0 |
99,0 |
120 |
|
Высота, мм |
230,0 |
160 |
675 |
|
Ширина, мм |
107,0 |
107,0 |
107 |
|
Масса, кг |
1,5 |
1,0 |
4,5 |
Пределы допускаемой приведенной погрешности измерений объемного расхода, %: модификация 1200 ±0,5;
модификации 2200, 2300, 3100 ±1,0.
Пределы допускаемой относительной погрешности измерений объема в диапазоне
расходов, %:
от Qmin до 0,1-Qmax
от 0,1-Qmax до Qmax
Диапазон температур жидкости, °С
Максимальное давление жидкости не более, МПа Выходные электрические сигналы:
токовый, мА частотный, Гц импульсный, цифровой М750 или СТД)
Питание от сети постоянного тока, В Потребляемая мощность не более, ВА Ток потребления не более, мА
±5;
±2.
0-71.
1,6 (2,5 для модификации 3100).
4-20;
0-200;
с программируемым весом импульса;
RS-485 Modbus (только в комплекте с
10-32.
0,7.
20.
Температура окружающего воздуха, °С от минус 29 до 60.
Относительная влажность при температуре 35 оС, % от 5 до 100.
