Расходомеры состоят из первичного преобразователя расхода GILFLO (далее - ППР) с датчиком дифференциального давления M610/M640 или Scanner 2000 (класс 0,1), датчиком избыточного или абсолютного давления EL2600 или МИДА (класс 0,25 или 0,5), термометром сопротивления EL2271 или термометром сопротивления ТСП (Pt100 или 100П, класс А или В) по ГОСТ Р8.625 и вычислителя M800 или СПТ961.

ППР использует комбинацию принципов измерения расхода на базе переменного перепада давления и переменной площади и имеет фланцевое (“B”, “Spool”) или бесфланцевое (ILVA) исполнения. Внутри корпуса имеется сужающее устройство и подпружиненный профилированный конус, перемещающийся вдоль потока под воздействием динамического напора среды и изменяющий проходное сечение, что обеспечивает линейную зависимость выходного сигнала от скорости потока, а значит и объемного расхода. Наличие датчика давления, термометра сопротивления и применение вычислителя позволяет производить автоматическую компенсацию при изменении плотности среды, измерять температуру, давление, расход среды в объемных, в том числе приведенных к стандартным условиям (для газов), массовых единицах, тепловую мощность, суммировать их нарастающим итогом, а также осуществлять функции архиватора, таймера и регистратора.

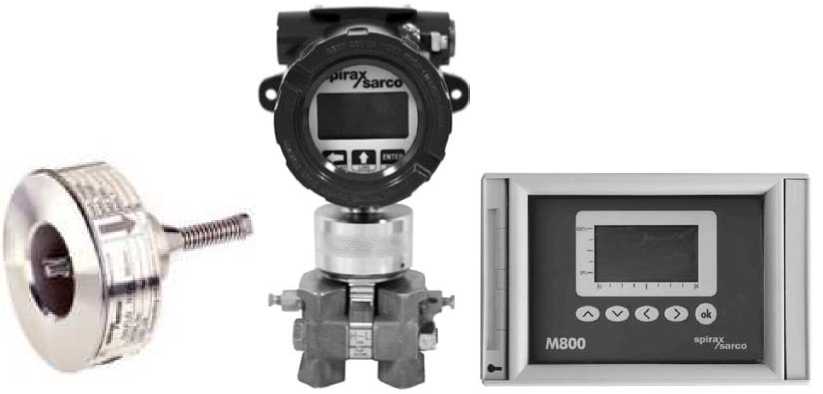

Внешний вид расходомера показан на рисунке 1.

Рисунок 1- Расходомер жидкости, газа и пара Gilflo ILVA

Первичный преобразователь расхода (ППР): Диаметр условного прохода, мм:

Динамический диапазон измерений расхода               1:100;

Наибольший эквивалентный объемный расход воды (QE, дм³/мин) приведен в таблице 2.

Таблица 2.

Наибольший массовый расход насыщенного и перегретого пара QM, кг/мин, рассчитывается по формуле: ^(Qm = ^Qe ^1000 ’ ^ГДе

Q_M - массовый расход пара, кг/мин, Q_e - эквивалентный расход воды, дм³/мин, р - плотность пара при рабочих условиях, кг/м³,

Для примера в таблице 2 приведены наибольшие массовые расходы (QM кг/мин)

насыщенного пара при избыточном давлении 0,8 МПа

Таблица 3

Наибольший объемный расход газа, приведенный к стандартным условиям, QS, дм³/мин, рассчитывается по формуле:

Q_S = Q_e J— ■-^P--^2?3

Д/1000 1,013 T_F

QS - объемный расход газа при стандартных условиях, дм³/мин

QE - эквивалентный расход воды, дм³/мин p_S - плотность газа при стандартных условиях, кг/м³ PF - давление газа при рабочих условиях, МПа TF - температура газа при рабочих условиях, К

Для примера в таблице 3 приведены наибольшие объемные расходы воздуха (QS дм³/мин), приведенные к стандартным условиям при избыточном давлении 0,8 МПа

Таблица 4

Наименьший объемный и массовый расходы жидкости, газа и пара составляют 0,01 от наибольшего расхода жидкости, газа и пара.

Пределы допускаемой относительной погрешности при измерениях расходов объемного и массового, объема и массы среды (в комплекте с датчиками: расхода, температуры, дифференциального давления и давления):

5= ± 1 % при 0,05-Qmax<Q<Qmax ;

Выходные сигналы:

Токовый 4-20 мА, пропорциональный расходу или мощности;

Дискретный (релейный) максимальное напряжение постоянного тока 28 В, минимальное сопротивление нагрузки 10 кОм;

Цифровой: интерфейс RS-485, Modbus RTU

Потребляемая мощность, Вт, не более....................7,5;

Питание: сеть переменного тока, В.......................187-242

частотой, Гц................................................50±1

Габаритные размеры и масса ППР приведены в таблице 5.

Таблица 5

Габаритные размеры и масса датчика дифференциального давления приведены в таблице 4. Таблица 6

Габаритные размеры и масса вычислителя приведены в таблице 5. Таблица 7

Условия эксплуатации:

-диапазон температур окружающей среды, °С      от 0 до 50

-диапазон относительной влажности воздуха. % от 10 до 80

-диапазон атмосферного давления, кПа            от 84 до107
