Принцип действия расходомера основан на измерении частоты вращения турбинки, пропорциональной скорости потока среды.

Расходомеры (модификации 600, 60S, 700, 910, 960) состоят из первичного преобразователя расхода (ППР) тахометрического типа, электронного блока, термометра сопротивления, датчика давления и вычислителя, соединенных между собой кабелями.

Расходомеры могут иметь моноблочное исполнение, при котором электронный блок установлен на ППР, и раздельное исполнение, при котором электронный блок соединяется с ППР с помощью кабеля.

ППР выполнен в виде штанги, на которой с одной стороны закреплен приемник скорости потока измеряемой среды, а с противоположной - клеммная коробка, устройство крепления или подъемник. Приемник скорости потока состоит из турбинки, ось которой расположена параллельно оси трубопровода, и индуктивного приемника. Турбинка для разных модификаций расходомера выбирается с различным углом наклона лопастей из следующего ряда: 40°, 30°, 20°, 15°, 10°, 5°.

Имеется возможность измерения скорости потока среды в обоих направлениях (только для электронного блока Millenium). Для вычисления массового расхода жидкости и пара, приведения к стандартным условиям расхода газа используется вычислитель FP-93, датчик давления PT(X) и один или два термометра сопротивления TEM, поставляемые по заказу. Термометр сопротивления может быть вмонтирован в штангу, а датчик давления устанавливается на устройстве крепления расходомера через запорный клапан.

Электронный блок расходомера выполнен в герметичном корпусе и соединяется с ППР кабелями. Внутри электронного блока расположены печатные платы и элементы присоединения внешних цепей. Электронный блок может конструктивно включать вычислитель.

Степень защиты от воздействия окружающей среды расходомера, датчика давления, термометра сопротивления - IP65, вычислителя - IP65 или IP20.

Расходомеры обеспечивают:

• - представление результатов измерений и диагностики на внешние устройства посредством унифицированных выходных сигналов;

• - индикацию измерительной информации на табло электронного блока;

• - архивирование измерительной информации и результатов диагностики.

Расходомеры обеспечивают представление на табло показания следующих величин: расхода (м³/ч, т/ч или кг/ч), объема (м³ или дм³) , массы (т или кг).

Модификации расходомеров отличаются друг от друга типом присоединения к отводящему патрубку трубопровода, конструкцией подъемника, а также типом выходных сигналов электронного блока.

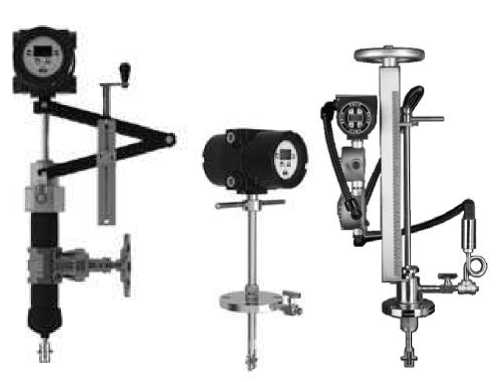

Внешний вид расходомера (Mog.600/60S (слева), 700 (в центре), 910/960 (справа)) показан на рисунке 1.

Расходомеры имеют программное обеспечение:

• 1) встроенное (микропрограмма контроллера 1.3.19 и выше);

• 2) внешнее (программа “EZcomm” версии 1.0.3 и выше для персонального компьютера).

Встроенное программное обеспечение расходомера разработано изготовителем специально для решения задач измерения расхода жидкости, газа и пара. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия 1.3.19 и выше). Конструктивно расходомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Внешнее программное обеспечение “ EZcomm ” (версия 1.0.3 и выше) предназначено для установки на персональный компьютер под управлением операционной системы Microsoft Windows и предназначено для:

• 1 считывания результатов измерений, сохраненных в памяти расходомера;

• 2 удаленного доступа к меню настройки расходомера.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение версии «1.3.19» является неотъемлемой частью расходомера. Уровень защиты программного обеспечения - А по МИ 3286-2010.

Диаметр трубопровода (Ду) при 20 ^оС, мм           от 75 до 2000

Диапазон температур рабочей среды, °С            от минус 129 до 400

Давление (избыточное) рабочей среды, МПа         от 0 до 34,5

Диапазоны измеряемых расходов (в зависимости от диаметра): жидкости, м³/ч, т/ч                               от 2,4-145 до 4-10⁴-1,0-10⁶;

газа (0,6 МПа, 20°С), м³/ч                        от 15-266 до 2,9-10⁴-6,0-10⁵;

пара (0,6 МПа, 165°С), м³/ч                      от 19-266 (0,07-1,0) до 3,5-10⁴-6,0-10⁵

(т/ч)                       (132-2200).

Динамический диапазон измерений расхода газа и пара: от 1:10 до 1:50 (зависит от параметров среды).

Пределы допускаемой относительной погрешности измерений объемного расхода и объема, %: жидкости                                     ±1,5 (±1,0 по заказу);

газа и пара                                      ±1,5; ±3,0*; ( ±1,0; ±1,5* по заказу).

Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенных к стандартным условиям, %        ±2,0; ±4,0*; (±1,5 ±2,0* по заказу).

Пределы допускаемой относительной погрешности измерений массового расхода и массы, %:

жидкости

пара                                            ±2,0; ±4,0*; (±1,5; ±2,0* по заказу).

Примечание: * - турбинка с углом наклона лопастей - 5°.

Выходные сигналы, пропорциональные расходу:

частотный или импульсный, Гц 0-500/1000/3000/5000/10000 или с произвольным

весом; токовый, мА кодовый

блоком Millenium).

Температура окружающего воздуха, °С Относительная влажность,%

Питание от сети: постоянного тока, В

переменного тока, В

Примечание:

• ¹ для конической дюймовой резьбы NPT (К2" по ГОСТ 6111-52) и фланцев класса 900 по ANSI.

• ² Избыточное давление (Р) определяется классом фланцев (максимально 15,2 МПа при 38°С и 6,8 МПа при 400°С).

лист № 4

всего листов 5 Эксплуатация во взрывоопасных зонах помещений и наружных установок согласно маркировке взрывозащиты 2ExnLIICT4 по ГОСТ Р 51330.13-99 (МЭК 60079-14-96).

Габаритные размеры и масса расходомеров приведены в таблице 3.

Таблица 3
