Принцип действия расходомера основан на методе переменного перепада давления с изменяющимся проходным сечением.

Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и установленного на нем электронного блока.

ППР расходомера обтекания мишенного типа, модификация TVA, выполнен в виде дискового корпуса с переменным проходным сечением, образованным сужающим устройством и подпружиненным профилированным конусом, перемещающимся вдоль потока под воздействием динамического напора среды. Принцип действия ППР основан на измерении механического усилия, возникающего при перемещении конуса, пропорционального объемному расходу насыщенного пара. В штангу, механически связанную с конусом, встроен платиновый термометр сопротивления, с помощью которого в электронном блоке осуществляются расчет плотности насыщенного пара и вычисление массового расхода. Модификации TFA и TFI отличаются от TVA тем, что имеют фиксированное проходное сечение. Модификация TFI отличается от модификаций TVA и TFA тем, что имеет бескорпусной первичный преобразователь расхода, погружаемый в трубопровод.

Для расширения функциональных возможностей расходомер DIVA может комплектоваться дополнительно внешним дисплеем M750 или счетчиком СТД-У с датчиками давления МИДА и термометром сопротивления ТСП (Pt100 или 100П, класс А или В) по ГОСТ Р8.625.

Степень защиты от воздействия окружающей среды расходомера - IP65, счетчика СТД-У - IP54.

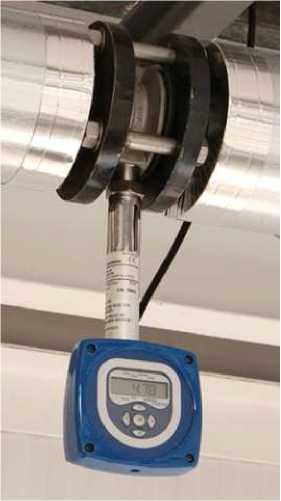

Внешний вид расходомера модификаций TVA, TFA показан на рисунке.

Программное обеспечение: Сведения о программном обеспечении средства измерений Расходомеры DIVA со счетчиком СТД-У имеют программное обеспечение:

1) встроенное (микропрограмма контроллера 1.0.4 и выше);

2) внешнее (программа “DinfoConnect” версии 3.10 и выше для персонального компьютера).

Встроенное программное обеспечение расходомера разработано изготовителем специально для решения задач измерения массового расхода пара. Встроенное программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения (версия 1.0.4 и выше). Конструктивно расходомеры имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.

Внешнее программное обеспечение "DinfoConnect" (версия 3.10 и выше) предназначено для установки на персональный компьютер под управлением операционной системы Microsoft Windows и предназначено для считывания результатов измерений, сохраненных в памяти расходомера.

Идентификационные данные программного обеспечения приведены в таблице 1. аблица 1

Нормирование метрологических характеристик расходомера проведено с учетом того, что встроенное программное обеспечение версии «1.0.4» является неотъемлемой и неизменяемой частью. Уровень защиты программного обеспечения - А по МИ 3286-2010.

При комплектации счетчиком СТД-У используется его встроенное и внешнее программные обеспечения (номер по Госреестру: 41550-09), которые также не влияют на метрологические характеристики расходомера.

Диаметр условного прохода (Ду), мм: модификация TFI 15, 25; модификация TFA 25, 32; 40, 50;

модификация TVA 50, 80, 100.

Наибольший эквивалентный объемный расход воды (QE, дм³/мин) приведен в таблице 2. Таблица2

Диапазоны измеряемых расходов:

насыщенного пара в зависимости от Ду (0,7 МПа, 170°C), кг/ч:     от 12-122 до 95-4661.

Динамический диапазон измерений расхода:               1:10 (TFA, TFI),

1:50 (TVA).

Диапазон рабочих давлений насыщенного пара, МПа:

при горизонтальном расположении:    от 0,6 до 3,2;

при вертикальном расположении:

Диапазон рабочих температур насыщенного пара, °С:

Потеря давления на максимальном расходе, кПа:

TFA, TFI                50;

TVA                   75 (для Ду 50);

50 (для Ду 80, 100). Пределы допускаемой погрешности измерений массового расхода и массы насыщенного пара:

относительной (в диапазоне расходов от 0,1 -Q_max до Q_max), %        ±2,0;

абсолютной (в диапазоне расходов от 0,02-Q_max до 0,1 -Q_max), кг/ч,   ±0,002-Q_max’

Минимальные прямые участки трубопровода без гидравлических сопротивлений: до расходомера                                           6 Ду,

после расходомера                                        3 Ду.

Выходные сигналы, пропорциональные текущему массовому расходу: импульсный                           с произвольным весом импульса;

токовый, мА                           4-20;

кодовый                              RS-485.

Ток потребления не более, мА                24 (с токовым выходом).

Габаритные размеры и масса приведены в Таблице 3.

Таблица 3

Условия эксплуатации:

-диапазон температур окружающей среды, °С      от 0 до 55;

-диапазон относительной влажности воздуха. % от 10 до 90;

-диапазон атмосферного давления, кПа            от 84 до 107.
