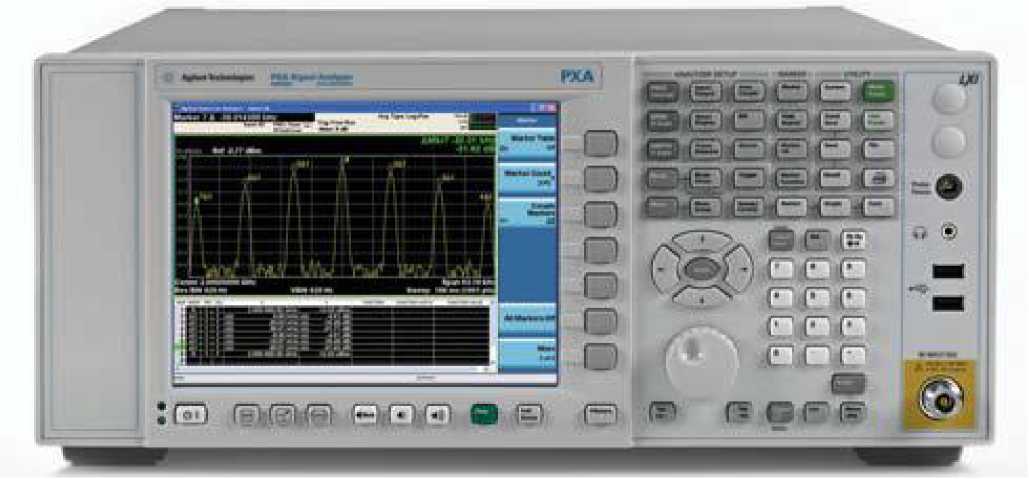

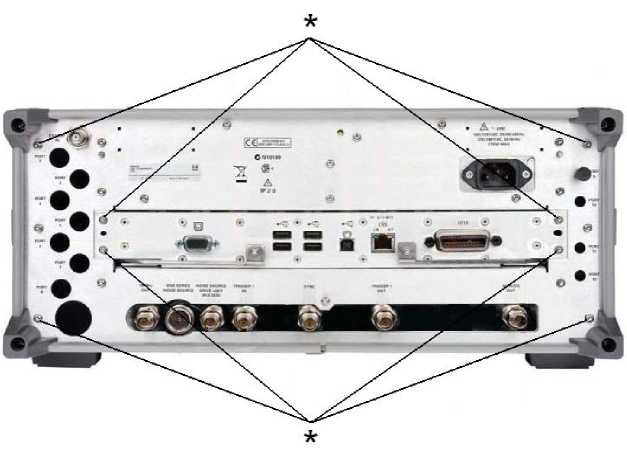

Наименование параметра или характеристики

Значение характеристики

Диапазон частот, Гц:

опция 503

опция 508

опция 513

опция 526

опция 543

опция 544

опция 550

от 3 до 3Д10⁹ от 3 до 8,4^ 10⁹ от 3 до 13,6М0⁹ от 3 до 26,540⁹ от 3 до 43,0-10⁹ от 3 до 44Д10⁹ от 3 до 50,0-10⁹

Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора

± 1,55-10’⁷

Номинальные значения полос пропускания на уровне минус 3 дБ, Гц

от 1 до 3-10⁶ (с шагом 10 % от установленного значения); 4М0⁶; 5М0⁶; 6-10⁶ и 8М0⁶

Диапазон ослаблений входного аттенюатора, дБ

от 0 до 70 с шагом 2

Диапазон измерения мощности, дБм

от мощности собственных шумов до плюс 30

Пределы допускаемой абсолютной погрешности измерения мощности (внутренний аттенюатор 10 дБ, значения входного сигнала от -10 до -50 дБм, Fпч от 1 Гц од 1 МГц), дБ: -на опорной частоте 50 МГц

-весь частотный диапазон

-весь частотный диапазон (предусилитель включен) (Опции P03, P08, P13, P26, P43, P44, P50)

± 0,24

± (0,24 + неравномерность АЧХ)

± (0,36 + неравномерность АЧХ)

Пределы допускаемой относительной погрешности при измерении мощности, на опорной частоте 50 МГц относительно 10 дБ и выключенного предусилителя, при ослаблении входного аттенюатора, дБ:

от 2 до 8 дБ

от 12 до 40 дБ

± 0,18

± 0,14

Пределы допускаемой относительной погрешности при измерении мощности в полосе пропускания, дБ:

от 1 Гц до 100 кГц

от 110 кГц до 1 МГц (при Fвх < 3,6 ГГц)

± 0,022

± 0,044

Пределы допускаемой относительной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полос пропускания, дБ:

от 1 Гц до 1,5 МГц

от 1,6 МГц до 2,7 МГц

3 МГц

4; 5; 6; 8 МГц

± 0,03

± 0,05

± 0,10

± 0,30

Неравномерность амплитудно-частотной характеристики относительно опорной частоты 50 МГц, на частотах, дБ: При ослаблении входного аттенюатора 10 дБ и выключенном предусилителе

Опции 503, 508, 513, 526:

от 3 Гц до 10 МГц

от 10 МГц до 3,6 ГГц

от 3,5 ГГц до 8,4 ГГц

± 0,46

± 0,35

± 1,5

Наименование параметра или характеристики

Значение характеристики

от 8,3 ГГц до 22,0 ГГц

± 2,0

от 22,0 ГГц до 26,5 ГГц

± 2,5

Опции 543, 544, 550

от 3 Гц до 20 МГц

± 0,46

от 20 МГц до 3,6 ГГц

± 0,35

от 3,5 ГГц до 5,2 ГГц

± 1,7

от 5,2 ГГц до 8,4 ГГц

± 1,5

от 8,3 ГГц до 22,0 ГГц

± 2,0

от 22,0 ГГц до 34,5 ГГц

± 2,5

от 34,4 ГГц до 50 ГГц

± 3,2

При ослаблении входного аттенюатора 0 дБ и включенном

предусилителе (Опции P03, P08, P13, P26, P43, P44, P50)

Опции 503, 508, 513, 526:

от 100 кГц до 50 МГц

± 0,68

от 50 МГц до 3,6 ГГц

± 0,55

от 3,5 ГГц до 8,4 ГГц

± 2,0

от 8,3 ГГц до 13,6 ГГц

± 2,3

от 13,5 ГГц до 17,1 ГГц

± 2,5

от 17,0 ГГц до 22,0 ГГц

± 3,0

от 22,0 ГГц до 26,5 ГГц

± 3,5

Опции 543, 544, 550

от 100 кГц до 50 МГц

± 0,68

от 50 МГц до 3,6 ГГц

± 0,60

от 3,5 ГГц до 8,4 ГГц

± 2,0

от 8,3 ГГц до 13,6 ГГц

± 2,3

от 13,5 ГГц до 17,1 ГГц

± 2,5

от 17,0 ГГц до 22,0 ГГц

± 3,0

от 22,0 ГГц до 26,5 ГГц

± 3,5

от 26,5 ГГц до 34,5 ГГц

± 3,0

от 34,4 ГГц до 50 ГГц

± 4,1

КСВН входа*, не более

10 дБ входной аттенюатор

Опции 503,508,513,526

50 МГц

1,07

от 10 МГц до 3,6 ГГц

1,139

от 3,5 до 8,4 ГГц

1,29

от 8,3 до 13,6 ГГц

1,388

от 13,5 до 17,1 ГГц

1,403

от 17,0 до 26,5 ГГц

1,475

Опции 543, 544, 550

50 МГц

1,025

от 10 МГц до 3,6 ГГц

1,134

от 3,5 до 8,4 ГГц

1,152

от 8,3 до 13,6 ГГц

1,178

от 13,5 до 17,1 ГГц

1,204

от 17,0 до 26,5 ГГц

1,331

от 26,5 до 34,5 ГГц

1,321

от 34,4 до 50 ГГц

1,378

Наименование параметра или характеристики

Значение характеристики

0 дБ входной аттенюатор, предусилитель включен (Опции

P03, P08, P13, P26, P43, P44, P50)

Опции 503,508,513,526

от 10 МГц до 3,6 ГГц

1,45

от 3,5 до 8,4 ГГц

1,54

от 8,3 до 13,6 ГГц

1,57

от 13,5 до 17,1 ГГц

1,48

от 17,0 до 26,5 ГГц Опции 543, 544, 550

1,54

от 10 МГц до 3,6 ГГц

1,393

от 3,5 до 8,4 ГГц

1,5

от 8,3 до 13,6 ГГц

1,31

от 13,5 до 17,1 ГГц

1,33

от 17,0 до 26,5 ГГц

1,339

от 26,5 до 34,5 ГГц

1,41

от 34,4 до 50 ГГц

1,42

*-значения КСВН для частот кроме 50 МГц нормируются при доверительном интервале рав-

ном 95%

Неравномерность шкалы дисплея при значениях входного сигнала смесителя, дБ:

от минус 10 дБм до минус 80 дБм

± 0,10

Ниже минус 18 дБм

± 0,07

Коэффициент усиления предусилителя (Опции P03, P08,

P13, P26, P43, P44, P50), дБ: от 9 кГц до 3,6 ГГц

20

от 3,6 ГГц до 26,5 ГГц

35

от 26,5 до 50 ГГц

40

Мощность собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, выключенном режиме «улучшенные собственного шумы», при включенной / выключенной функции «пониженные собственные шумы», дБм (дБм - дБ относительно 1 мВт): Предусилитель выключен от 9 кГц до 100 кГц

минус 146/ -

от 100 кГц до 1 МГц

минус 150/ -

от 1 МГц до 1,2 ГГц

минус 155/ -

от 1,2 до 2,1 ГГц

минус 153/ -

от 2,1 до 3,0 ГГц

минус 152/ -

от 3,0 до 3,6 ГГц

минус 151/ -

от 3,6 до 4,2 ГГц

минус 147/минус 153

от 4,2 до 8,4 ГГц

минус 150/минус 155

от 8,4 до 13,6 ГГц

минус 149/минус 155

от 13,6 до 16,9 ГГц

минус 145/минус 152

от 16,9 до 20 ГГц

минус 143/минус 151

от 20,0 до 26,5 ГГц Предусилитель включен

минус 137/минус 150

от 100 кГц до 200 кГц (Опции P03, P08, P13, P26 )

минус 157/ -

от 200 кГц до 500 кГц (Опции P03, P08, P13, P26 )

минус 160/ -

от 500 кГц до 1 МГц (Опции P03, P08, P13, P26 )

минус 164/ -

Наименование параметра или характеристики

Значение характеристики

от 1 МГц до 10 МГц (Опции P03, P08, P13, P26 )

минус 164/ -

от 10 МГц до 2,1 ГГц (Опции P03, P08, P13, P26 )

минус 165/ -

от 2,1 до 3,6 ГГц** (Опции P08, P13, P26 )

минус 163/ -

от 3,5 до 8,4 ГГц** (Опции P03, P08, P13, P26 )

минус 164/ -

от 8,3 до 13,6 ГГц** (Опции P13, P26 )

минус 163/ -

от 13,6 до 16,9 ГГц** (Опция P26 )

минус 161/ -

от 16,9 до 20 ГГц** (Опция P26 )

минус 159/ -

от 20,0 до 26,5 ГГц** (Опция P26 )

минус 155/ -

**- на частотах выше 3,6 ГГц при включении предусилителя отключается функция снижения

собственных шумов

Мощность собственных шумов при ослаблении входного аттенюатора 0 дБ, полосе пропускания 1 Гц, включенном режиме «улучшенные собственного шумы», при включенной / выключенной функции «пониженные собственные шумы», дБм:

Предусилитель выключен от 9 кГц до 100 кГц

минус 146/ -

от 100 кГц до 1 МГц

минус 150/ -

от 1 МГц до 1,2 ГГц

минус 155/ -

от 1,2 до 2,1 ГГц

минус 153/ -

от 2,1 до 3,0 ГГц

минус 152/ -

от 3,0 до 3,6 ГГц

минус 151/ -

от 3,6 до 4,2 ГГц

минус 143/ минус 150

от 4,2 до 6,6 ГГц

минус 144/минус 152

от 6,6 до 8,4 ГГц

минус 147/минус 154

от 8,3 до 13,6 ГГц

минус 147/минус 153

от 13,5 до 14 ГГц

минус 143/минус 150

от 14 до 17 ГГц

минус 145/минус 151

от 17 до 22,5 ГГц

минус 141/минус 149

от 22,5 до 26,5 ГГц

минус 139/минус 146

от 26,4 до 34 ГГц

минус 138/минус 146

от 33,9 до 37 ГГц

минус 134/минус 141

от 37 до 40 ГГц

минус 132/минус 140

от 40 до 46 ГГц

минус 130/минус 140

от 46 до 49 ГГц

минус 130/минус 138

от 49 до 50 ГГц Предусилитель включен

минус 128/минус 138

от 100 кГц до 200 кГц(Опции Р03,Р08,Р13,Р26,Р43,Р44,Р50)

минус 157/ -

от 200 кГц до 500 кГц(Опции Р03,Р08,Р13,Р26,Р43,Р44,Р50)

минус 160/ -

от 500 кГц до 1 МГц (Опции Р03,Р08,Р13,Р26,Р43,Р44,Р50)

минус 162/ -

от 1 МГц до 2,1 ГГц(Опции Р03,Р08,Р13,Р26,Р43,Р44,Р50)

минус 164/ -

от 2,1 до 3,6 ГГц**(Опции Р03,Р08,Р13,Р26,Р43,Р44,Р50)

минус 163/ -

от 3,5 до 17 ГГц** (Опции Р26,Р43,Р44,Р50 )

минус 161/ -

от 17 до 20 ГГц** (Опции Р26,Р43,Р44,Р50 )

минус 160/ -

от 20,0 до 26,5 ГГц** (Опции Р26,Р43,Р44,Р50 )

минус 158/ -

от 26,4 до 30 ГГц** (Опции Р43,Р44,Р50 )

минус 157/ -

от 30 до 34 ГГц** (Опции Р43,Р44,Р50 )

минус 155/ -

от 33,9 до 37 ГГц** (Опции Р43,Р44,Р50 )

минус 153/ -

от 37 до 40 ГГц** (Опции Р43,Р44,Р50 )

минус 152/ -

Наименование параметра или характеристики

Значение характеристики

от 40 до 43 ГГц** (Опции P43,P44,P50 )

минус 149/ -

от 43 до 44 ГГц** (Опции Р44,Р50 )

минус 149/ -

от 44 до 46 ГГц** (Опции Р50 )

минус 149/ -

от 46 до 50 ГГц** (Опции Р50 )

минус 146/ -

Уровень фазового шума для центральной частоты 1 ГГц (при отстройке частоты), дБн/Гц ( дБн - дБ относительно несущей частоты):

100 Гц

минус 94

1 кГц

минус 121

10 кГц

минус 129

30 кГц

минус 130

100 кГц

минус 129

1 МГц

минус 145

10 МГц

минус 155

Гармонические искажения, при уровне на смесителе минус 12 дБм, при включенной / выключенной функции «пониженные собственные шумы», дБн

Опции 503, 508, 513, 526

от 10 МГц до 100 МГц

минус 57/ -

от 0,1 до 1,8 ГГц

минус 60/ -

от 1,75 до 2,5 ГГц

минус 77/ минус 95

от 2,5 до 4 ГГц

минус 77/ минус 101

от 4 до 6,5 ГГц

минус 77/ минус 105

от 6,5 до 10 ГГц

минус 70/ минус 105

от 10 до 13,25 ГГц

минус 62/ минус 105

Опции 543,544,550 от 10 МГц до 100 МГц

минус 57/ -

от 0,1 до 1,8 ГГц

минус 60/ -

от 1,75 до 2,5 ГГц

минус 72/ минус 95

от 2,5 до 4 ГГц

минус 72/ минус 99

от 4 до 6,5 ГГц

минус 77/ минус 99

от 6,5 до 10 ГГц

минус 77/ минус 105

от 10 до 13,25 ГГц

минус 70/ минус 105

от 13,25 до 25 ГГц

минус 65/ -

Интермодуляционные искажения третьего порядка при двух тонах минус 16 дБм и разнесением тонов более 5-кратной ширины полосы предфильтра промежуточной частоты (ПЧ), дБм

от 10 до 150 МГц

13

от 150 до 600 МГц

18

от 0,6 до 1,1 ГГц

20

от 1,1 жл 3,6 ГГц

21

от 3,5 до 8,4 ГГц

15

от 8,3 до 13,6 ГГц

15

от 13,5 до 17 ГГц

11

от 17 до 26,5 ГГц

10

Г абаритные размеры (длина х ширина х высота), мм, не более

556 х 426 х 177

Масса (без опций), кг, не более

22

Наименование параметра или характеристики

Значение характеристики

Напряжение питания от сети переменного тока, В: частотой 50, 60, 400 Гц

частотой 50, 60 Гц

от 100 до 120

от 220 до 240

Потребляемая мощность, В'А, не более

450

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при температуре окружающего воздуха 40 °С, % атмосферное давление, кПа

от 5 до 50

95

от 96 до 104
