Сведения о средстве измерений: 53567-13 Наборы мер коэффициентов передачи и отражения

Номер по Госреестру СИ: 53567-13
53567-13 Наборы мер коэффициентов передачи и отражения
(85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)

Назначение средства измерений:
Наборы мер коэффициентов передачи и отражения 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V (далее -наборы мер) предназначены для воспроизведения единицы волнового сопротивления в коаксиальных трактах (N-тип; 3,5 мм; 2,4 мм; 1,85 мм).

сертификация программного обеспечения

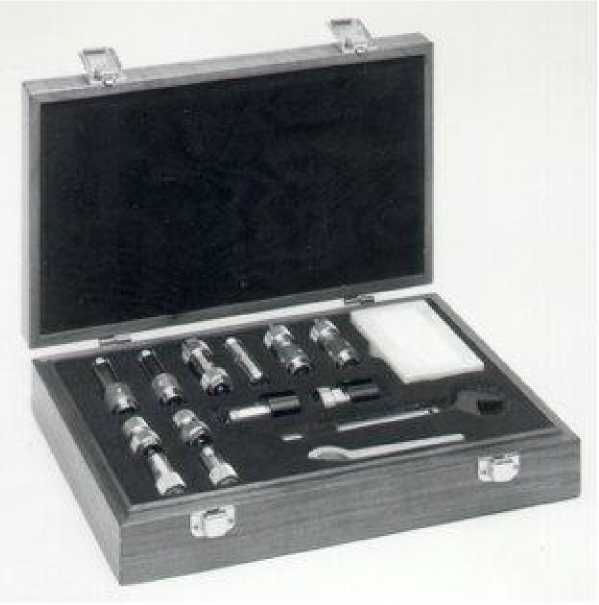

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 1
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 2
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 2

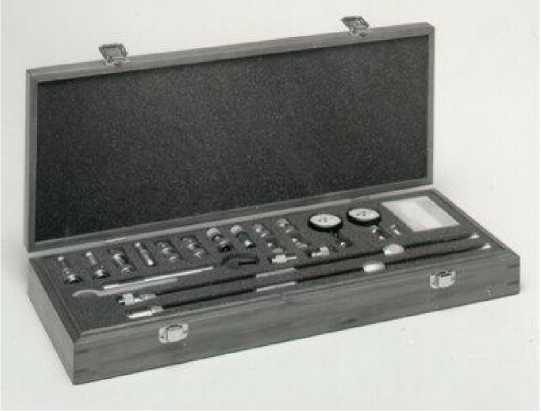

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 3
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 3
Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 4
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 4

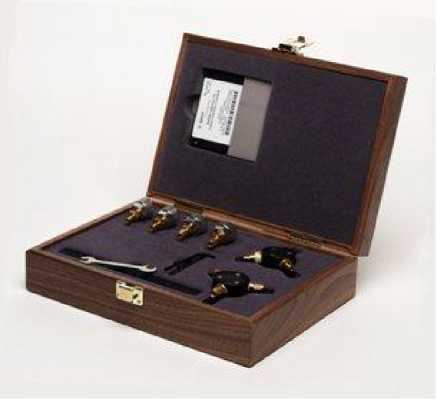

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 5
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 5

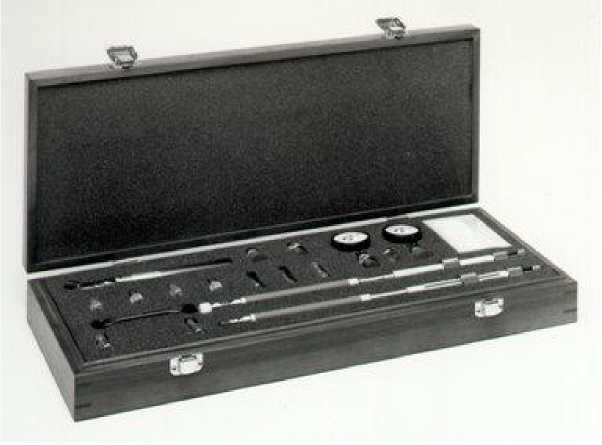

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 6
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 6

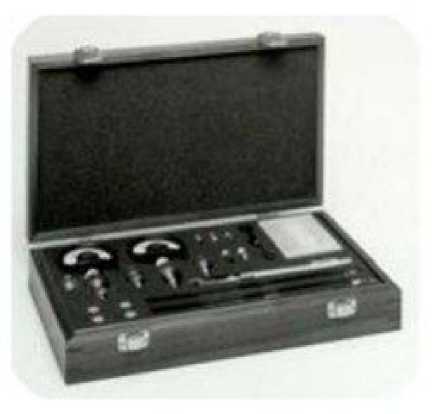

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 7
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 7

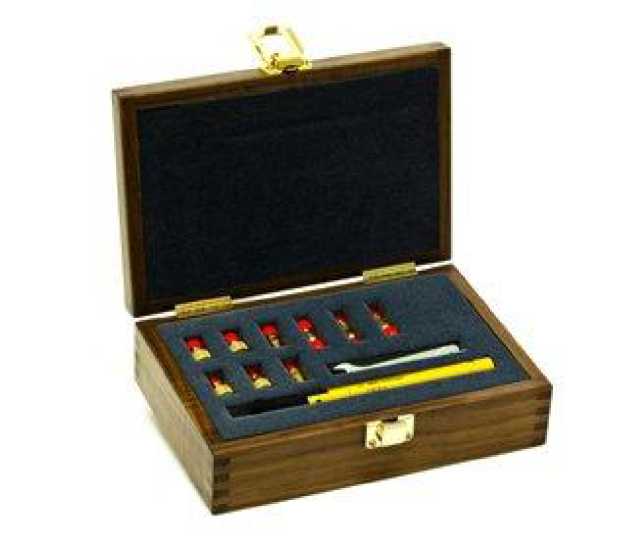

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 8
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 8

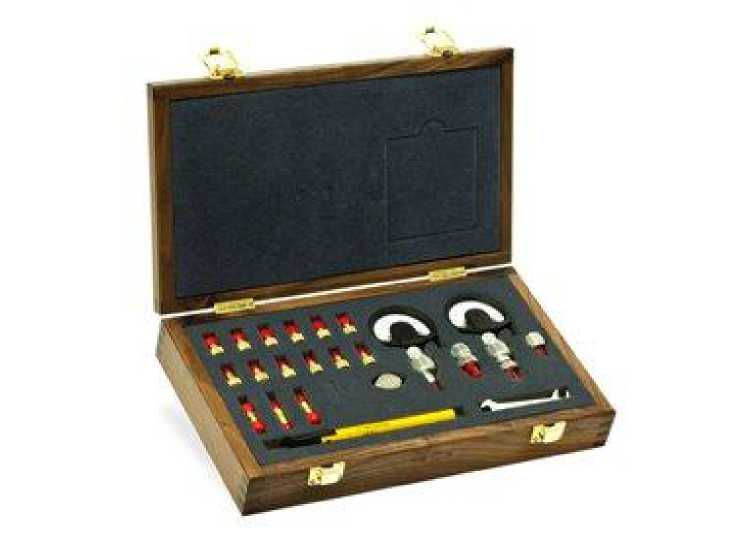

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 9
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 9

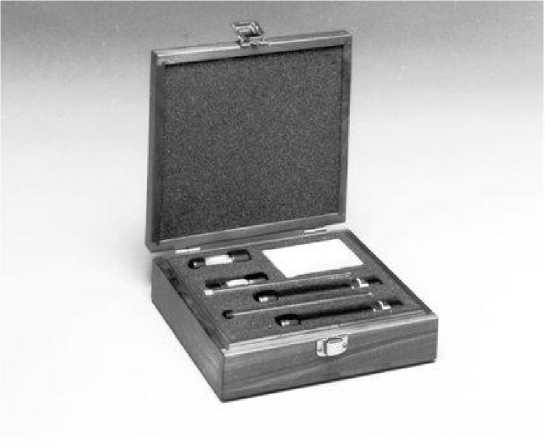

Внешний вид. Наборы мер коэффициентов передачи и отражения, http://oei-analitika.ru рисунок № 10
Внешний вид.
Наборы мер коэффициентов передачи и отражения
Рисунок № 10

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 22.05.2018
Номер записи - 143516
ID в реестре СИ - 365916
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, 85058V, 85057В, 85057B, 85056D, 85055А, 85055A, 85054D, 85054B, 85053В, 85053B, 85052D, 85033E, 85032F,

Производитель

Изготовитель - Фирма "Agilent Technologies, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Статистика

Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 39
Кол-во средств измерений - 41
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
53567-13 Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
63426-16 Вибропреобразователи (серии АР10XX)
Общество с ограниченной ответственностью «ГлобалТест» (ООО «ГлобалТест») (РОССИЯ Нижегородская обл., г. Саров)
53567-13 Наборы мер коэффициентов передачи и отражения (85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V)
Фирма "Keysight Technologies Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
63453-16 Наборы калибровочных мер (НКММ)
АО "НПФ "МИКРАН" (РОССИЯ г.Томск)

Все средства измерений АО "НПФ "МИКРАН"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
22786-02

Частотомер/ваттметр, Agilent 53151A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
22791-02

Генератор сигналов измерительный, Agilent 83630B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
22792-02

Измерители мощности, Agilent E4418B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
22797-02

Генератор сигналов измерительный, Agilent 33250A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
22798-02

Частотомеры/ваттметры, Agilent 53150A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
22798-02

Частотомеры/ваттметры, Agilent 53150A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
22798-02

Частотомеры/ваттметры, Agilent 53150A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
22800-02

Измерители мощности двухканальные, Agilent E4419B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
22802-02

Преобразователи измерительные приемные коаксиальные, Agilent E4413A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
22806-02

Калибратор мощности, Agilent 11683A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
23352-02

Измеритель коэффициента шума, N 8975A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
23670-02
01.11.2007
Анализаторы спектра ВЧ и СВЧ диапазонов, E4403B, E4408B, E4411B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
23670-08
01.06.2013
Анализаторы спектра ВЧ и СВЧ диапазонов, E4401B, E4402B, E4403B, E4404B, E4405B, E4407B, E4408B, E4411B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
24152-02
01.01.2008
Осциллографы цифровые, 54600
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1,5 года
24501-03
01.04.2008
Системы измерительные передвижные для мобильных сетей связи и информации, E6474A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24504-03
01.04.2008
Комплексы радиоизмерительные, 8920A, 8920B, 8921A, 8922S, 8922M, 8922P
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24505-03
01.04.2008
Анализаторы спектра ВЧ и СВЧ диапазонов, 8560E, 8560EC, 8561E, 8561EC, 8562E, 8562EC, 8563E, 8563EC, 8564E, 8564EC, 8565E, 8565EC
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24505-09
01.01.2015
Анализаторы спектра ВЧ и СВЧ диапазонов, 8560Е, 8560ЕС, 8561Е, 8561ЕС, 8562Е, 8562ЕС, 8563Е, 8563ЕС, 8564Е, 8564ЕС, 8565Е, 8565ЕС
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
24510-03
01.04.2008
Осциллографы цифровые, 54800
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1,5 года
24863-03
01.06.2008
Масс-спектрометры с индуктивно связанной плазмой, Agilent 7500
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
24863-08
01.04.2013
Масс-спектрометры с индуктивно связанной плазмой, Agilent 7500
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
25619-03
01.10.2008
Осциллографы цифровые, 54641A, 54641D, 54642A, 54642D
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1,5 года
25620-03
01.10.2008
Осциллографы цифровые, 54830B, 54831B, 54832B, 54845B, 54846B, 54854A, 54855A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1,5 года
25897-03
01.12.2008
Измерители комплексные коэффициентов передачи и отражения, 8712ET, 8712ES, 8714ET, 8714ES
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
25898-03
01.12.2008
Анализаторы спектра и измерители радиопомех, E7401A, E7402A, E7403A, E7404A, E7405A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
25899-03
01.12.2008
Мультиметры с системой сбора данных и коммутации, 34970A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
25900-03
01.12.2008
Мультиметры, 3458A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26209-03
01.01.2009
Генераторы сигналов произвольной формы, 33120A, 33250A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26210-03
01.01.2009
Измерители параметров линий связи, N1626A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26341-04

Прибор комбинированный, Agilent 53147A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26411-04
01.03.2009
Анализаторы спектра, E4440A, E4443A, E4445A, E4446A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26412-04
01.03.2009
Генераторы сигналов измерительные, E8241A, E8244A, E8247C, E8251A, E8254A, E8257C, E8267C
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26947-04
01.05.2009
Меры напряжения и тока, E3610A, E3611A, E3612A, E3614A, E3615A, E3616A, E3617A, E3620A, E3630A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26948-04
01.05.2009
Меры напряжения и тока модульные, 66000A со сменными блоками 66101A, 66102A, 66103A, 66104A, 66105A, 66106A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26949-04
01.05.2009
Частотомеры электронно-счетные, 53150А, 53151А, 53152А
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26949-10
01.04.2015
Частотомеры электронно-счетные, 53150А, 53151А, 53152А
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
26950-04
01.05.2009
Меры напряжения и тока, E3631A, E3632A, E3633A, E3634A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26951-04
01.05.2009
Меры напряжения и тока, E3640A, E3641A, E3642A, E3643A, E3644A, E3645A, E3646A, E3647A, E3648A, E3649A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
26952-04
01.05.2009
Меры напряжения и тока, 66111A, 66309B/D, 66311B/D, 66332A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
27906-04

Генераторы сигналов синусоидальной формы, Agilent 83630L
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
29589-05
01.08.2010
Генераторы сигналов измерительные аналоговые, Agilent ESG E4400B, E4420B-E4426B, E4428C
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
30291-05
01.12.2010
Осциллографы цифровые, DSO3062A, DSO3102A, DSO3152A, DSO3202A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
30681-05
01.01.2011
Осциллографы цифровые, DSO6032A, DSO6034A, DSO6052A, DSO6054A, DSO6102A, DSO6104A, MSO6032A, MSO6034A, MSO6052A, MSO6054A, MSO6102A, MSO6104A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
30681-06
01.07.2011
Осциллографы цифровые, DSO 6012A, DSO 6014A, DSO 6032A, DSO 6034A, DSO 6052A, DSO 6054A, DSO 6102A, DSO 6104A, MSO 6012A, MSO 6014A, MSO 6032A, MSO 6034A, MSO 6052A, MSO 6054A, MSO 6102A, MSO 6104A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
30877-05
01.01.2011
Осциллографы цифровые, 54833A, 54830D, 54831D, 54832D, 54833D
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31102-06

Блок измерительный ваттметра с преобразователями измерительными, E4418B (блок) 8481A и 8481B (преобразователи)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
31104-06

Генератор шума, N4001A opt.001
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
32490-06
01.09.2011
Осциллографы цифровые, DSO 8064A, DSO 8104A, MSO 8064A, MSO 8104A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
32594-06

Ваттметры СВЧ с блоком измерительным и преобразователем измерительным, E4418В (блок) Е9300А (преобразователь)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
34697-07

Ваттметр с блоком измерительным и преобразователями измерительными, E4417A (блок) и 8485A, 8485D (преобразователи)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
34898-07

Ваттметр с блоком измерительным и преобразователями измерительными, E4418В (блок) и Е4412А, Е4413А (преобразователи)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
35329-07

Ваттметра с блоком измерительным и преобразователем измерительным, E4416A (блок) E9325A (преобразователь)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
35330-07

Генератор сигналов сверхвысокочастотный, Agilent E8257D серии PSG, опция 540
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
35331-07

Генератор сигналов, Agilent E8663B, опция 503
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
35619-07

Генератор сигналов сверхвысокочастотный, Agilent E8257D серии PSG, опция 520
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
35975-07

Генератор импульсов, Agilent 8114A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36020-07

Генератор сигналов измерительный, PSG E8257D
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
36042-07

Анализатор цепей, PNA E8363B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36082-07
01.11.2012
Генераторы сигналов высокочастотные, N9310A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
36168-07

Ваттметр с блоком измерительным и преобразователями измерительными, E4418B (блок) и 8481A, 8481D (преобразователи)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
1 год
37204-08

Аттенюаторы, Agilent 8496B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
37205-08

Аттенюаторы, Agilent 8494B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
37595-08

Анализаторы цепей, PNA E8362B, E8363B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
37698-08

Анализаторы электрических цепей векторные, PNA-L N5230A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
38517-08
01.09.2013
Системы спектрального контроля, E3238S/N6820E
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
40668-09

Тестер радиокоммуникационный, Agilent N4010A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
41243-09

Генераторы шума, 346B
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41609-09
01.11.2014
Источники питания постоянного тока, N8700
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41682-09

Комплект аттенюаторов коаксиальных фиксированных, 8491B-003/006/010/020
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
41684-09

Осциллограф цифровой стробоскопический с модулем измерительным, 54750A (осциллограф), 54752A (модуль)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43159-09

Усилитель, СВЧ 8447D OPT010
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
43160-09

Усилитель, СВЧ 8348А
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
44802-10
01.08.2015
Масс-спектрометры с индуктивно связанной плазмой, Agilent 7700
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46047-10
28.12.2015
Хроматографы газовые специализированные, 7890
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46104-10
01.08.2015
Анализаторы радиочастотные комбинированные портативные, Agilent N9912A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
47642-11
06.09.2016
Анализаторы цепей векторные, N5241A, N5244A, N5245A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
50045-12

Набор мер коэффициентов передачи и отражения, Н/М-50-2,4 мм
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
51073-12
11.09.2017
Анализаторы сигналов, Agilent N9030A с опциями 503, 508, 513, 526, 543, 544, 550
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
53567-13
22.05.2018
Наборы мер коэффициентов передачи и отражения, 85054D, 85032F, 85054B, 85052D, 85033E, 85052B, 85956D, 85956A, 85058E. 85058B, 85055A, 85053B, 85057B, 85058V
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
54744-13

Пробники дифференциальные с модулями управления и питания, 1141А (пробники) 1142А (модули)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
55128-13

Пробники дифференциальные с модулями управления и питания, 1141А (пробники) 1142А (модули)
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57774-14

Аттенюаторы коаксиальные ступенчатые, 8494А, 8496А
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57775-14

Аттенюаторы коаксиальные ступенчатые программируемые, 8494G, 8495G, 8496G
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
57786-14
02.07.2019
Источники питания постоянного тока, N5700
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
66315-16

Пробник высокочастотный, U1818A
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
72651-18
27.09.2024
Детекторы масс-селективные, 7000D GC/MS Triple Quad и 7010B GC/MS Triple Quad
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
73362-18
04.12.2024
Хроматографы газовые, Intuvo 9000 GC System и 7820A GC System
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
75438-19
02.07.2024
Детекторы масс-селективные, 7250 Accurate-Mass Q-TOF GC/MS
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
77333-20

Хроматографы газовые, 7820A GC System
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
78639-20
29.06.2025
Спектрофотометры, Cary 3500 Uv-Vis
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
79234-20
23.09.2025
Детекторы масс-селективные, 6500
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год
79233-20
23.09.2025
Хроматографы газовые, Agilent серии 8800
Фирма "Agilent Technologies, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
1 год

Кто поверяет Наборы калибровочных мер (НКММ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • 85057B
  • 85054D
  • 85053B
  • 85052D
  • 85056D
  • 85058V
  • 85057В
  • 85055A
  • 85054B
  • 85055А
  • 85053В
  • 85033E
  • Нет модификации
  • 85032F
  • 50 1 39 0 42 1 39

    Стоимость поверки Наборы калибровочных мер (НКММ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом и на верхнюю крышку футляра набора мер в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Наборы мер коэффициентов передачи и отражения 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Руководство по эксплуатации.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к наборам мер коэффициентов передачи и отражения

    ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры.

    ГОСТ Р 8.597-2003 Нагрузки коаксиальные. Методика поверки.

    Поверка

    Поверка

    осуществляется по документу 651-13-06 МП «Наборы мер коэффициентов передачи и отражения 85054D, 85032F, 85054B, 85052D, 85033E , 85052B, 85056D, 85056A, 85058E, 85058B, 85055A, 85053B, 85057B, 85058V. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в апреле 2013 г.

    Основные средства поверки:

    • - рабочий эталон единиц комплексного коэффициента передачи и отражения в коаксиальных трактах ГЭТ 75-2001: расширенная неопределенность передачи единиц комплексного коэффициента отражения (мнимая и действительная части) в тракте типа N: 0,003 - 0,026; в тракте типа 3,5 мм: 0,004 - 0,03; в тракте типа 2,4 мм: 0,006 - 0,032; в тракте типа 1,85 мм 0,01 - 0,05; расширенная неопределенность передачи единиц комплексного коэффициента передачи (мнимая и действительная части) в тракте типа N: 0,00004 - 0,007; в тракте типа 3,5 мм: 0,00005 - 0,01; в тракте типа 2,4 мм: 0,0001 - 0,017; в тракте типа 1,85 мм 0,0002 - 0,02;

    • - мультиметр цифровой Fluke 8846А: диапазон измерений сопротивления постоянному току от 10 Ом до 100 Ом, пределы допускаемой погрешности измерений ± 0,012 %;

    • - измеритель крутящего момента силы цифровой SRTT (№ 42672-09): номинальные измеряемые значения 0,90 и 1,35 Н^м, пределы допускаемой относительной погрешности ± 4 %;

    • - комплект для измерений соединителей коаксиальных (КИСК-7 и КИСК-3,5): пределы допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;

    • - прибор однокоординатный для измерений длины Precimar LINEAR 400 (№ 3706308): диапазон измерений от 9 до 420 мм, предел допускаемой абсолютной погрешности измерений ± (0,7 + L/1000) мкм, где L - измеряемое значение в мм;

    • - микрометры цифровые «MICRON» (№ 32510-06): диапазон измерений от 0 до 200 мм, пределы допускаемой погрешности измерений ± 3 мкм;

    • - прибор для измерений отклонений от круглости MarForm MMQ 200 (№ 41036-09): диапазон перемещений по горизонтали 150 мм, диапазон измерений 1000 мкм, пределы допускаемой абсолютной погрешности измерений 0,03 мкм;

    • - микроскоп сканирующий интерференционный белого света Zygo NewView 6200 (№ 44714-10): диапазон измерений от 0 до 203 мм, предел допускаемой абсолютной погрешности измерений от ± 0,43 до ± 306 мкм в зависимости от выбранного поддиапазона измеряемых значений.


    Изготовитель

    Фирма «Agilent Technologies, Inc.», США
    1400, Fountain Grove Parkway, MS 2US-A Santa Rosa, CA 95403
    тел. (65) 6375-8100

    Заявитель

    Общество с ограниченной ответственностью «Аджилент Технолоджиз» (ООО «Аджилент Технолоджиз»)
    Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
    Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
    Телефон: (459) 274-14-88
    Факс: (495) 577-10-41

    Испытательный центр

    Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).

    Наборы мер состоят из мер волнового сопротивления цепей с распределенными параметрами (короткое замыкание (КЗ), холостой ход (ХХ), нагрузка согласованная (СН) (R=50 Ом)), нагрузок с переменной фазой, переходов измерительных, тарированных ключей, согласованной линии передачи с воздушным диэлектриком, рассогласованной линии передачи с воздушным диэлектриком, аттенюаторов 10, 20, 40 и 50 дБ. В состав наборов входят также устройства контроля присоединительных размеров коаксиальных соединителей, ключ с нормированным усилием затяжки, поддерживающий ключ. Комплектность набора зависит от его модификации и типа коаксиального тракта (N-тип; 3,5 мм; 2,4 мм; 1,85 мм). Набор помещен в футляр, предохраняющий меры от повреждения.

    Принцип работы мер основан на нормированном отражении падающей СВЧ мощности. Меры КЗ, ХХ, СН, нагрузка с переменной фазой представляют собой двухполюсник - однородный участок коаксиального волновода, нагруженный на отражающий (для КЗ, ХХ) или поглощающий элемент (для СН, нагрузок с переменной фазой). В качестве отражающего элемента в мерах КЗ использована проводящая плоскость, в мерах ХХ - диэлектрическая опора. В качестве поглощающего элемента СН использован СВЧ резистор с номинальным значением сопротивления 50 Ом.

    Принцип работы переходов измерительных основан на трансформировании структуры электромагнитного поля в одинаковые или различные по типу соединителя коаксиальные волноводы.

    Принцип работы согласованной и рассогласованной линий передачи основан на постоянном нормированном поглощении и отражении проходящей СВЧ мощности. Согласованная и рассогласованная линии передачи представляют собой четырехполюсник. Значения коэффициента отражения, фазы и коэффициента передачи линий определяются геометрическими размерами и длиной однородных и неоднородных участком коаксиального волновода.

    Принцип работы аттенюаторов 10, 20, 40 и 50 дБ основан на нормированном поглощении проходящей СВЧ мощности. Значения ослабления, коэффициента отражения и фазы коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной однородных участков коаксиального волновода и ослаблением резистивных поглотителей.

    Наборы мер могут содержать носитель цифровой информации (флэш-карта), содержащий файлы с данными результатов измерений модулей и фаз коэффициентов отражения и передачи мер.

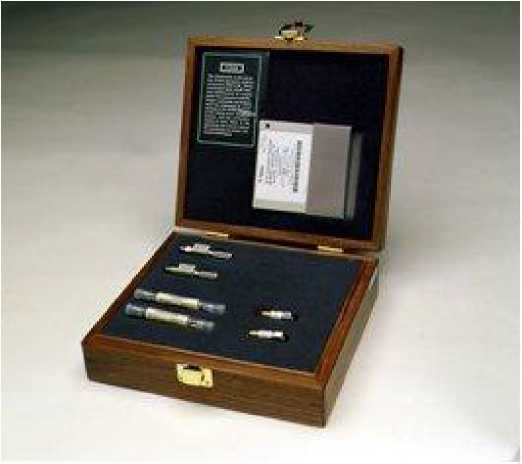

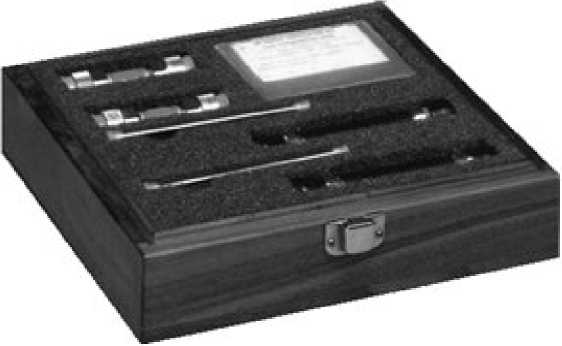

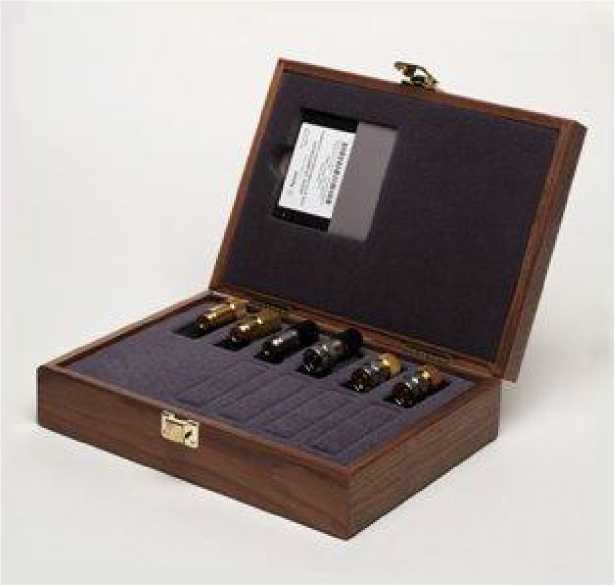

    Внешний вид наборов мер, приведен на рисунках 1 - 14.

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 1 - Набор мер коэффициентов передачи и отражения 85054D

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 2 - Набор мер коэффициентов передачи и отражения 85032F

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    3^

    Рисунок 3

    - Набор мер коэффициентов передачи и отражения 85054B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 4

    - Набор мер коэффициентов передачи и отражения 85052D

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 5 - Набор мер коэффициентов передачи и отражения 85033E

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 6 - Набор мер коэффициентов передачи и отражения 85052B

    Рисунок 7 -

    Набор мер коэффициентов передачи и отражения 85056D

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 8 - Набор мер коэффициентов передачи и отражения 85056A

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 9 - Набор мер коэффициентов передачи и отражения 85058E

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 10 - Набор мер коэффициентов передачи и отражения 85058B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 11 - Набор мер коэффициентов передачи и отражения 85055A

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 12 - Набор мер коэффициентов передачи и отражения 85053B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 13 - Набор мер коэффициентов передачи и отражения 85057B

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 14 - Набор мер коэффициентов передачи и отражения 85058V

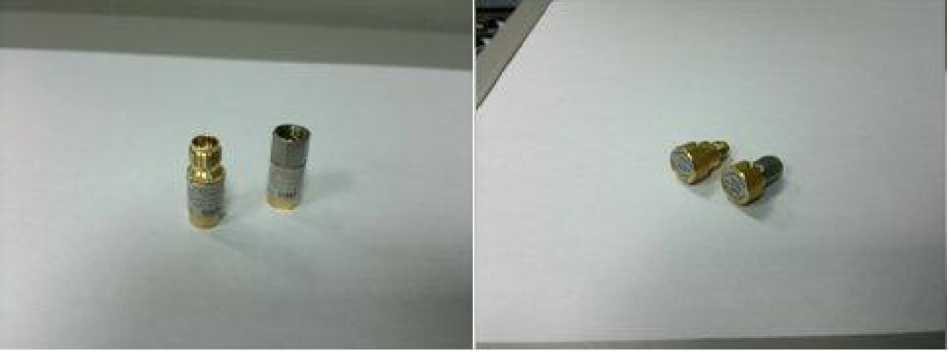

    Внешний вид мер коэффициентов передачи и отражения из состава наборов в коаксиальных трактах различного сечения приведен на рисунке 15.

    Внешний вид. Наборы калибровочных мер (НКММ), http://oei-analitika.ru

    Рисунок 15 - Внешний вид мер коэффициентов передачи и отражения

    Конструкция мер не предусматривает пломбирования. Меры защищены от несанкционированного доступа конструктивно.


    Комплект поставки набора мер 85054D:

    • - меры волнового сопротивления «короткое замыкание» - 2 шт;

    • - меры волнового сопротивления «холостой ход» -2 шт;

    • - меры волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт;

    • - переходы измерительные в коаксиальном тракте N тип - 7 мм - 4 шт.;

    • - переходы измерительные в коаксиальном тракте N тип - N тип - 2 шт.;

    • - трубный (удерживающий) ключ - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85032F:

    • - меры волнового сопротивления «короткое замыкание» - 2 шт;

    • - меры волнового сопротивления «холостой ход» -2 шт;

    • - меры волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт;

    • - руководство по эксплуатации комплекта - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.; Опционально:

    • - переходы измерительные в коаксиальном тракте N тип (розетка) - N тип (розетка) - 1 шт. (опция 100);

    • - переходы измерительные в коаксиальном тракте N тип (вилка) - N тип (вилка) - 1 шт. (опция 200);

    • - переходы измерительные в коаксиальном тракте N тип (вилка) - N тип (розетка) - 1 шт. (опция 300).

    Комплект поставки набора мер 85054B:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы измерительные в коаксиальном тракте N тип (розетка) - 7 мм - 4 шт.;

    • - переходы измерительные в коаксиальном тракте N тип- N тип - 2 шт.

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей N типа (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 3/4 дюйма - 1 шт.;

    • - трубный (удерживающий) ключ - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85052D:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 3,5 мм (розетка-розетка, розетка-вилка, вилка-вилка) 3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт;

    • - трубный (удерживающий) ключ - 1 шт;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85033E:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - корпус для встраивания мер из набора - 2 шт.;

    • - специальный ключ для монтажа и демонтажа корпуса - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.;

    Опционально:

    • - переходы измерительные в коаксиальном тракте 3,5 мм розетка-розетка - 1 шт. (опция 100);

    • - переходы измерительные в коаксиальном тракте 3,5 мм вилка-вилка - 1 шт. (опция 200);

    • - переходы измерительные в коаксиальном тракте 3,5 мм вилка-розетка - 1 шт. (опция 300);

    • - переходы измерительные в коаксиальном тракте 3,5 мм (вилка-вилка, вилка-розетка, розетка-розетка, розетка-вилка) - 4 шт. (опция 400);

    • - переходы измерительные (3,5 мм вилка -APC7, 3,5 мм розетка -APC7) - 2 шт. (опция 500). Комплект поставки набора мер 85052B:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы в коаксиальном тракте 3,5 мм (розетка-розетка, розетка-вилка, вилка-вилка) 3 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей 3,5 мм (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85056D:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка согласованная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 2,4 мм (розетка-розетка, розетка-вилка, вилка-вилка) 3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85056А включает в себя:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления « нагрузка с переменной фазой» - 2 шт.;

    • - переходы в коаксиальном тракте 2,4 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей типа I (2,4 мм) (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - тарированный ключ 5/16 дюйма - 1шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85058E включает в себя:

    • - мера волнового сопротивления «короткое замыкание» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 2 шт.;

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - переходы в коаксиальном тракте 1,85 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85058B включает в себя:

    • - мера волнового сопротивления «нагрузка активная 50 Ом» - 2 шт.;

    • - мера волнового сопротивления «холостой ход» - 8 шт.;

    • - переходы в коаксиальном тракте 1,85 мм (розетка-розетка, розетка-вилка, вилка-вилка) -3 шт.;

    • - тарированный ключ 5/16 дюйма - 1 шт.;

    • - комплект устройств для определения геометрических размеров коаксиальных соединителей 1,85 мм (индикатор часового типа -2 шт., калибр 2 шт.) - 1 комплект.

    • - лупа с десятикратным увеличением - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85055А включает в себя:

    • - аттенюатор 20 дБ - 1 шт.;

    • - аттенюатор 50 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85053B:

    • - аттенюатор 20 дБ -1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85057B включает в себя:

    • - аттенюатор 20 дБ - 1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.

    Комплект поставки набора мер 85058V включает в себя:

    • - аттенюатор 10 дБ - 1 шт.;

    • - аттенюатор 40 дБ - 1 шт.;

    • - внешний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 50 Ом - 1 шт.;

    • - внешний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - внутренний проводник отрезка воздушной линии 25 Ом - 1 шт.;

    • - футляр - 1 шт.;

    • - руководство по эксплуатации - 1 шт.;

    • - методика поверки - 1 шт.


    наборов мер приведены в таблицах 1 - 4.

    Таблица 1 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 7,0 / 3,04 мм, тип

    коаксиального соединителя N по ГОСТ 13317 и IEEE Std 287™-2007.

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85054B

    85054D

    85032F

    Меры волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0165 до 0,0038

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГц

    ± 1,0°

    ± 0,65°

    Меры волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0165 до 0,0038

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот от 0 до 18 ГГц

    ± 1,5°

    ± 0,65°

    Меры волнового сопротивления «нагрузка согласованная

    50 Ом»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0546 до 0,0038

    -

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 2 ГГц;

    от 2 до 3 ГГц;

    от 3 до 6 ГГц;

    от 6 до 8 ГГц

    от 8 до 9 ГГц

    от 9 до 18 ГГц

    минус 48

    ( |г| <0,00398)

    минус 40 (|Г|<0,01000)

    минус 48 (|Г|<0,01585)

    минус 48 (|Г|<0,01585)

    минус 48 (|Г|<0,01585) минус 48 (|Г|<0,01995) минус 48 (|Г|<0,01995)

    минус 48 (|Г|<0,00398)

    минус 45 (|Г|<0,00562 минус 40 (|Г|<0,010

    минус 38 (|Г|<0,0126) минус 38 (|Г|<0,0126)

    Ключ тарированный

    Размер зева, мм (дюйм)

    19,050 (3/4)

    -

    Номинальное значение крутящего момента, Н^м

    1,35

    -

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,135

    -

    Наименование меры (устройства)

    Наименование характеристики

    Значение ха

    )актеристики

    85054B

    85054D

    85032F

    Переходы   измерительные

    коаксиальные:

    Опция 100: розетка-розетка;

    Опция 200 вилка-вилка;

    Опция 300 вилка - розетка

    Полярность соединителя

    -

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0165 до 0,0038

    -

    Предел допускаемых значений обратных потерь, дБ

    минус 34

    (|г|<0,01996)

    -

    Меры волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0114 до 0,0038

    -

    -

    Предел допускаемых значений обратных потерь в диапазоне частот от 2 до 18 ГГц, дБ

    минус 42 ( |Г|<0,00794)

    -

    -

    Переходы измерительные коаксиальные N тип - 7мм - 4 шт;

    N тип - N тип - 2 шт;

    Полярность соединителя

    вилка, розетка

    -

    -

    Пределы допускаемого отклонения глубины погружения контакта:

    N типа, мм

    7 мм, не более, мм

    от минус 0,0165 до 0,0038

    от минус 0,0546 до 0,0038

    -

    -

    Предел допускаемых значений обратных потерь, дБ

    в диапазоне частот:

    от 0 до 8 ГГц

    от 8 ГГц до 18 ГГц

    минус 34 (Г <0,0200)

    минус 28 (Г <0,0398)

    -

    -

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта вилка и розетка, мм

    ± 0,00127

    -

    -

    Мастер калибры (вилка и розетка)

    Пределы допускаемых значений погрешности воспроизведения глубины погружения контакта: вилка (номинальное значение 5,2578 мм), мм розетка(номинальное значение 5,2832 мм), мм

    минус 0,0762

    0,0762

    -

    -

    Таблица 2 - Метрологические характеристики набора мер 85055А.

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 18 ГГц, дБ

    ± 0,75

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 18 ГГц

    ± 5,25°

    Аттенюатор 50 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 18 ГГц, дБ

    ± 2, 5

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 18 ГГц

    ± 50,49°

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до 0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    7,000 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    124,873 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    3,040 ± 0,025

    Допускаемые значения длины внутреннего проводника, мм

    124,873™^

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до 0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    7,000 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    124,873 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    3,010 ± 0,008

    Допускаемые значения внешнего диаметра «d1» внутреннего проводника, мм

    4,613 ± 0,005

    Допускаемые значения длины «11» внутреннего проводника, мм

    74,930 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    25,002 ± 0,05

    Допускаемые значения длины внутреннего проводника, мм

    124,873^™

    Таблица 3 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 3,5/1,52 мм, тип коаксиального соединителя 1Х по ГОСТ 13317 и IEEE Std 287™-2007

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Мера волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0168 до 0,0041

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот: от 0 до 3 ГГц от 3 до 8 ГГц от 8 до 20 ГГц от 20 до 26,5 ГГц

    ± 0,5° ± 1,0° ± 1,75° ± 1,75°

    ± 0,48°

    ± 0,50°

    ± 0,55°

    ± 0,65°

    Мера волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0191 до 0,0064

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот: от 0 до 3 ГГц

    от 3 до 8 ГГц

    от 8 до 20 ГГц от 20 до 26,5 ГГц

    ± 0,65°

    ± 1,2° ± 2,0°

    ± 2,0°

    ± 0,55°

    ± 0,65°

    ± 0,85°

    ± 1,00°

    Мера волнового сопротивления нагрузка согласованная 50 Ом»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм

    от минус 0,0295 до 0,0016

    Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 3 ГГц

    от 3 до 8 ГГц

    от 8 до 9 ГГц

    от 9 до 20 ГГц

    от 20 до 26,5 ГГц

    минус 46 ( минус 44 ( минус 38 ( минус 36 ( минус 36 ( минус 34 (

    Г

    Г

    Г

    Г

    Г

    Г

    <0,00501)

    <0,00631)

    <0,01259)

    <0,01585)

    <0,01585)

    <0,01995)

    минус 46 (Г <0,005) минус 44 (Г <0,006) минус 38 ( Г <0,013) минус 38 ( Г <0,013)

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Переходы измерительные коаксиальные (розетка-розетка, розетка-вилка, вилка-вилка)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта, мм:

    от минус 0,0803 до 0,0041

    -

    Предел допускаемых значений обратных потерь, дБ в диапазоне частот:

    от 0 до 8 ГГц

    от 8 до 18 ГГц

    от 18 до 26,5 ГГц

    минус 30 ( минус 28 ( минус 26 (

    Г

    Г

    Г

    <0,03162)

    <0,03981)

    <0,05012)

    Ключ тарированный

    Размер зева, мм (дюйм)

    7,938 (5/16)

    -

    Номинальное значение крутящего момента, Н^м

    0,9

    -

    Пределы допускаемой абсооютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,09

    -

    Переходы измерительные коаксиальные (опция 100 набора мер 85033Е)

    Полярность соединителя

    -

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта, мм:

    -

    от минус 0,0803 до 0,0041

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ, 3,5 мм розетка-розетка

    -

    минус 32

    ( |г|<0,0025)

    Переходы измерительные коаксиальные (опция 200 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

    3,5 мм вилка - вилка

    -

    минус 32

    (|Г|<0,0025)

    Переходы измерительные коаксиальные (опция 300 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 26 ГГц, дБ:

    3,5 мм вилка - розетка

    -

    минус 32

    (|Г|<0,0025)

    Переходы измерительные коаксиальные (опция 400 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

    N вилка- 3,5 мм вилка)

    N вилка- 3,5 мм розетка

    N розетка-3,5 мм розетка

    N розетка-3,5 мм вилка

    -

    минус 28 (| минус 28 (| минус 28 (| минус 24 (

    Г|

    Г|

    Г|

    Г|

    <0,040)

    <0,040)

    <0,040)

    <0,060)

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85052B

    85052D

    85033E

    Переходы измерительные коаксиальные (опция 500 набора мер 85033Е)

    Предел допускаемых значений обратных потерь в диапазоне частот от 0 до 18 ГГц, дБ:

    3,5 мм вилка - APC7

    3,5 мм розетка - APC7

    -

    минус 34 (Г <0,020)

    минус 28 (Г <0,040)

    Мера волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя от номинального значения, мм

    от минус 0,0117 до 0,0041

    -

    Предел допускаемых значений обратных потерь, в диапазоне частот от 3 до 26,5 ГГц, дБ

    минус 44

    (|Г|<0,00631)

    -

    Индикатор часового типа с приспособлением для измерений глубины установки соединителя (вилка, розетка)

    Пределы допустимых значений погрешности измерений погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,076

    Таблица 4 - Метрологические характеристики набора мер 85053B

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ

    ± 0,75

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц

    ± 5,25°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от 0,0000 до 0,0076

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 26,5 ГГц, дБ

    ± 6,0

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 26,5 ГГц

    ± 51°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до

    0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    3,500 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    74,924 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    1,520 ±0,003

    Допускаемые значения длины внутреннего проводника, мм

    74. Q94-O.OIOO

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0025 до

    0,0100

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    3,500 ± 0,004

    Допускаемые значения длины внешнего проводника, мм

    74,924 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    2,306 ± 0,005

    Допускаемые значения внешнего диаметра «d1» внутреннего проводника, мм

    1,520 ± 0,008

    Допускаемые значения длины «11» внутреннего проводника, мм

    49,943 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    12,521 ± 0,05

    Допускаемые значения длины «AL» внутреннего проводника, мм

    74 Q94-O.OIOO /4г''^-4+0.025

    Таблица 5 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 2,4/1,04 мм, тип

    коаксиального соединителя I по ГОСТ 13317 и IEEE Std 287™-2007.

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А             85056D

    Меры волнового сопротивления «короткое замыкание»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 50 ГГц

    ± 0,50°

    ± 1,25°

    ± 1,50°

    ± 2,00°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А             85056D

    Меры волнового сопротивления «холостой ход»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0157 до 0,0030

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения, в диапазоне частот:

    от 0 до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 50 ГГц

    ± 0,50°

    ± 1,25°

    ± 1,75°

    ± 2,25°

    Меры волнового сопротивления «нагрузка согласованная 50 Ом»

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0234 до 0,0005

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 4 ГГц от 4 до 20 ГГц

    от 20 до 26,5 ГГц

    от 26,5 до 50 ГГц

    минус 42 ( минус 34 ( минус 30 ( минус 26 (

    Г

    Г

    Г

    Г

    <0,00794)

    <0,01995)

    <0,03162)

    <0,05019)

    Переходы измерительные коаксиальные (2,4 мм вилка-вилка, 2,4 мм вилка-розетка, 2,4 мм розетка - розетка)

    Полярность соединителя

    вилка, розетка

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0411 до 0,0030

    Предел допускаемых значений обратных потерь в диапазоне частот в диапазоне частот, дБ:

    от 0 до 4 ГГц

    от 4 до 26 ГГц

    от 26 до 40 ГГц

    от 40 до 50 ГГц

    минус 32 ( минус 30 ( минус 25 ( минус 20 (

    Г

    Г Г И

    <0,02512)

    <0,03162) <0,05623) |<0,1000)

    Ключ тарированный

    Размер зева, мм (дюйм)

    7,938 (5/16)

    Номинальное значение крутящего момента, Н^м

    0,9

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Нм

    ± 0,09

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85056А

    85056D

    Меры волнового сопротивления «нагрузка с переменной фазой»

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Предел допускаемых значений обратных потерь в диапазоне частот: от 4 до 20 ГГц от 20 до 36 ГГц

    от 36 до 40 ГГц

    от 40 до 50 ГГц

    минус 42 ( минус 40( минус 38( минус 36(

    1Г

    Г Г Г

    1 <0,00794) <0,0100) <0,01259) <0,01558)

    -

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    -

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной погрешности воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,0508

    -

    Таблица 6 - Метрологические характеристики набора мер 85057B

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 20 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от минус 0,025 до 0,000

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 50 ГГц, дБ

    ± 0,81

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 50 ГГц

    ± 6,0°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от минус 0,025 до 0,000

    Пределы допускаемой абсолютной погрешности ослабления в диапазоне частот от 0 до 50 ГГц, дБ

    ± 6,0

    Пределы допускаемой абсолютной погрешности фазы коэффициента передачи в диапазоне частот от 0 до 50 ГГц

    ± 54,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    Отрезок воздушной линии с волновым сопротивлением 50 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0013 до 0,000

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    2,400 ± 0,0025

    Допускаемые значения длины внешнего проводника, мм

    49,991 ± 0,025

    Допускаемые значения внешнего диаметра внутреннего проводника, мм

    1,0423 ±0,003

    Допускаемые значения длины внутреннего проводника, мм

    ла осп -0.013а

    4^'^1+0.015

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Смещение центра воздушной линии, мм

    от минус 0,0013 до 0,000

    Допускаемые значения внутреннего диаметра внешнего проводника, мм

    2,400 ± 0,0025

    Допускаемые значения длины внешнего проводника, мм

    49,991 ± 0,025

    Допускаемые значения внешнего диаметра «d» внутреннего проводника, мм

    1,0423 ± 0,008

    Допускаемые значения внешнего диаметра «d1» внутреннего проводника, мм

    1,580 ± 0,005

    Допускаемые значения длины «11» внутреннего проводника, мм

    37,460 ± 0,019

    Допускаемые значения длины «12» внутреннего проводника, мм

    6,220 ± 0,050

    Допускаемые значения длины «AL» внутреннего проводника, мм

    ла qqi -0.013а ^'уу1-0.025

    Таблица 7 - Метрологические характеристики наборов мер волнового сопротивления в коаксиальных трактах сечением 1,85/0,8 мм, тип коаксиального соединителя 1,85 мм по IEEE Std 287™-2007.

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопро-

    Полярность соединителя

    вилка, розетка

    вилка,

    розетка

    тивления «короткое замыкание № 1» (смеще-

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    от минус 0,0142 до 0,0015

    ние 5,4мм)

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

    Вилка

    Розетка

    Вилка

    Розетка

    от 0 до 20 ГГц

    ± 1,7°/ ± 1,5°

    ± 1,7°/ ± 1,5°

    ± 2,0°/ ± 1,5°

    ± 2,0°/ ± 1,5°

    от 20 до 30 ГГц

    ± 2,2°/ ± 2,0°

    ± 2,2°/ ± 2,0°

    ± 3,0° /± 2,0°

    ± 3,0°/ ± 2,0°

    от 30 до 35 ГГц

    ± 2,2°/ ± 2,0°

    ± 2,7°/ ± 2,5°

    ± 3,0°/ ± 2,0°

    ± 3,0°/ ± 2,0°

    от 35 до 40 ГГц

    - / ± 2,0°

    - / ± 2,5°

    ± 3,0°/ ± 2,0°

    ± 3,5°/ ± 2,5°

    от 40 до 50 ГГц

    - / ± 2,0°

    - / ± 3,5°

    ± 3,0°/ ± 2,0°

    ± 4,5°/ ± 3,5°

    от 50 до 67 ГГц

    - / ± 3,0°

    - / ± 4,0°

    ± 4,0°/ ± 3,0°

    ± 5,0°/ ± 4,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопротивления «короткое замыкание №2» (смещение 6,3 мм)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

    Вилка

    Розетка

    -

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,0° ± 2,4°/ ± 2,0° ± 2,6°/ ± 2,0° ± 3,6°/ ± 3,0°

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,5° ± 2,9°/ ± 2,5° ± 4,1°/ ± 3,5° ± 4,6°/ ± 4,0°

    Индикаторы часового типа с приспособлениями для измерений глубины установки соединителя (вилка, розетка)

    Пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка, мм

    ± 0,00127

    -

    Меры волнового сопротивления «короткое замыкание №3» (смещение 7,12 мм)

    Полярность соединителя

    вилка, розетка

    -

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    -

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А): от 0 до 20 ГГц

    от 20 до 30 ГГц от 30 до 35 ГГц от 35 до 40 ГГц от 40 до 50 ГГц от 50 до 67 ГГц

    Вилка

    Розетка

    -

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,0° ± 2,4°/ ± 2,0° ± 2,6°/ ± 2,0° ± 4,4°/ ± 3,0°

    • - / ± 1,5°

    • - / ± 2,0°

    - / ± 2,5° ± 2,9°/ ± 2,5° ± 4,1°/ ± 3,5° ± 5,4°/ ± 4,0°

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Меры волнового сопро-

    Полярность соединителя

    вилка, розетка

    тивления «короткое замыкание №4» (смеще-

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0142 до 0,0015

    ние 7,6 мм)

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

    Вилка

    Розетка

    от 0 до 20 ГГц

    - / ± 1,5°

    - / ± 1,5°

    от 20 до 30 ГГц

    - / ± 2,0°

    - / ± 2,0°

    от 30 до 35 ГГц

    - / ± 2,0°

    - / ± 2,5°

    от 35 до 40 ГГц

    ± 2,7°/ ± 2,0°

    ± 2,9°/ ± 2,5°

    от 40 до 50 ГГц

    ± 3,1°/ ± 2,0°

    ± 4,6°/ ± 3,5°

    от 50 до 67 ГГц

    ± 4,2°/ ± 3,0°

    ± 5,2°/ ± 4,0°

    Полярность соединителя

    вилка, розетка

    вилка,

    розетка

    Меры волнового сопротивления «холостой ход»

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    от минус 0,0020 до 0,0180

    от минус 0,0020 до 0,0180

    Пределы допускаемой абсолютной погрешности фазы коэффициента отражения в диапазоне частот (П/А):

    Вилка

    Розетка

    Вилка

    Розетка

    от 0 до 10 ГГц

    ± 2,2°/ ± 2,0°

    ± 2,7° / ± 2,5°

    ± 2,5° / ± 2,0°

    ± 3,0°/ ± 2,5°

    от 10 до 35 ГГц

    ± 3,2°/ ± 3,0°

    ± 3,7°/ ± 3,5°

    ± 4,0°/ ± 3,0°

    ± 4,5°/ ± 3,5°

    от 35 до 50 ГГц

    - / ± 3,0°

    - / ± 3,5°

    ± 4,0°/ ± 3,0°

    ± 4,5°/ ± 3,5°

    от 50 до 67 ГГц

    - / ± 4,5°

    - / ± 5,0°

    ± 5,5°/ ± 4,5°

    ± 6,0°/ ± 5,0°

    Меры волнового сопро-

    Полярность соединителя

    вилка, розетка

    вилка,

    розетка

    тивления «нагрузка со-

    Пределы допускаемого отклонения глубины погруже-

    от минус 0,0233 до 0,0005

    от минус 0,0233 до 0,0005

    гласованная

    ния контакта соединителя, мм

    50 Ом»

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ:

    Вилка

    Розетка

    Вилка

    Розетка

    от 0 до 10 ГГц

    минус 36/36

    минус 35/35

    минус 30/ 30

    минус 30/ 30

    от 10 до 20 ГГц

    минус 34/34

    минус 34/34

    минус 30/ 30

    минус 30/ 30

    от 20 до 35 ГГц

    минус 31/31

    минус 29/29

    минус 30/ 30

    минус 30/30

    от 35 до 60 ГГц

    минус 22/22

    минус 12/12

    минус 28/ 28

    минус 28/28

    от 60 до 67 ГГц

    минус 19/19

    минус 10/10

    минус 28/28

    минус 28/28

    Наименование меры (устройства)

    Наименование характеристики

    Значение характеристики

    85058B

    85058E

    Переходы измеритель-

    Полярность соединителя

    вилка, розетка

    вилка, розетка

    ные коаксиальные

    Глубина погружения контакта соединителя, мкм

    от 0 до 38,1

    от 0 до 38,1

    (1,85 мм розетка-

    Пределы допускаемого отклонения глубины погружения контакта соединителя, мм

    розетка, розетка-вилка, вилка-вилка)

    от минус 0,0411 до 0,0030

    от минус 0,0411 до 0,0030

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 0 до 4 ГГц,

    минус 33

    минус 33

    от 4 до 26,5 ГГц

    минус 24

    минус 24

    от 26,5 до 50 ГГц

    минус 22

    минус 22

    от 50 до 67 ГГц

    минус 20

    минус 20

    Предел допускаемого значения ослабления в переходе в диапазоне частот, дБ:

    от 0 до 4 ГГц

    0,3

    0,3

    от 4 до 26,5 ГГц

    0,5

    0,5

    от 26,5 до 50 ГГц

    0,7

    0,7

    от 50 до 67 ГГц

    0,9

    0,9

    Мастер калибры (вилка и розетка)

    Предел допускаемой абсолютной погрешности воспроизведения глубины погружения контакта соединителей вилка и розетка, мм

    0,0508

    Размер зева, мм (дюйм)

    7,938 (5/16)

    7,938 (5/16)

    Ключ тарированный

    Значение крутящего момента, не более, Н^м

    0,9

    0,9

    Пределы допускаемой абсолютной погрешности воспроизведения крутящего момента, Н^м

    ± 0,09

    ± 0,09

    Таблица 8 - Метрологические характеристики набора мер 85058V

    Наименование

    меры (устройства)

    Наименование характеристики

    Значение характеристики

    Аттенюатор 10 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от минус 0,0025 до +0,000

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    минус 36

    минус 22 минус 21 минус 19

    Пределы допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    от 9,6 до 10,5 от 9,3 до 11,5 от 9,3 до 11,5 от 8 до 12

    Пределы допускаемых значений фазы коэффициента передачи в диапазоне частот: от 45 МГц до 2 ГГц от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    от минус 90° до минус 2°

    от минус 885° до минус 80° от минус 1765° до минус 865° от минус 2960° до минус 1740°

    Аттенюатор 40 дБ

    Полярность соединителя

    вилка, розетка

    Глубина погружения контакта соединителя, мм

    от минус 0,0025 до 0,000

    Предел допускаемых значений обратных потерь в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    минус 35 минус 23 минус 19 минус 19

    Пределы допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    от 39,0 до 40,0 от 39,5 до 41,0 от 39,5 до 42,5 от 39,0 до 44,0

    Наименование

    меры (устройства)

    Наименование характеристики

    Значение характеристики

    Пределы допускаемых значений фазы коэффициента передачи в диапазоне частот: от 45 МГц до 2 ГГц от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    от минус 86° до 0°

    от минус 850° до минус 80° от минус 1705° до минус 835° от минус 2920° до минус 1680°

    Отрезок воздушной

    линии с волновым сопротивлением

    50 Ом

    Полярность соединителя

    вилка, розетка

    Допускаемые значения обратных потерь в диапазоне частот, дБ, не более: от 45 МГц до 2 ГГц

    от 2 до 20 ГГц

    от 20 до 40 ГГц

    от 40 до 67 ГГц

    минус 32 минус 29 минус 23 минус 21

    Предел допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 ГГц до 20 ГГц

    от 20 ГГц до 40 ГГц

    от 40 ГГц до 67 ГГц

    0,2

    0,3

    0,4

    0,6

    Отрезок воздушной линии с волновым сопротивлением 25 Ом

    Полярность соединителя

    вилка, розетка

    Допускаемые значения обратных потерь в диапазоне частот, дБ, не более: от 45 МГц до 2 ГГц от 2 до 30 ГГц

    от 30 до 67 ГГц

    минус 7 минус 4 минус 3

    Предел допускаемых значений ослабления в диапазоне частот, дБ: от 45 МГц до 2 ГГц

    от 2 до 30 ГГц

    от 30 до 67 ГГц

    1,0

    2,4

    2,6

    Допускаемые значения фазы коэффициента передачи в диапазоне частот, не менее: от 45 МГц до 2 ГГц от 2 до 30 ГГц

    от 30 до 67 ГГц

    минус 75° минус 945° минус 2110°

    Условия эксплуатации наборов мер приведены в таблице 9.

    Таблица 9

    Наименование характеристики

    Значение характеристики

    Нормальные условия эксплуатации:

    - температура окружающего воздуха, °С

    23

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    23 ± 3

    - относительная влажность воздуха при температуре до 25 °С, %

    до 95
