Номер по Госреестру СИ: 47642-11
47642-11 Анализаторы цепей векторные
(N5241A, N5244A, N5245A)
Назначение средства измерений:
Анализаторы цепей векторные N5241A, N5244A, N5245A (далее - анализаторы) предназначены для измерений комплексных S-параметров двух- и четырехполюсных устройств в коаксиальных трактах.

Внешний вид.
Анализаторы цепей векторные
Рисунок № 1

Внешний вид.
Анализаторы цепей векторные
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализатора представляет программный продукт «Network Analyser». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
Network Analyser |
Network Analyser.exe |
А.08.60.09 |
62E0FB0E6320A16D6 399D43D26A9D0C0 |
MD5 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные защищены от преднамеренных изменений. Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы цепей векторные N5241A, N5244A, N5244A фирмы «Agilent Technologies, Inc.», США. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам цепей векторным N5241A, N5244A, N5245A
ГОСТ РВ 51914-2002.
Техническая документация фирмы «Agilent Technologies, Inc.», США.
Поверка
Поверкаосуществляется по документу МП 47642-11 «Инструкция. Анализаторы цепей векторные N5241A, N5244A, N5244A фирмы «Agilent Technologies, Inc.», США, фирмы «Agilent Technologies», Малайзия. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 28 июля 2011 г.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальных КИСК-3,5 (регистрационный номер 9865-85), пределы допускаемой абсолютной погрешности измерений длины ± 0,02 мм;
-
- частотомер электронно-счетный Ч3-66 (регистрационный номер 9273-85), диапазон измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5А0'7;
-
- преобразователь частоты Ч5-13 (регистрационный номер 3440-73), диапазон измерений частоты от 10 Гц до 78,33 ГГц, пределы допускаемой относительной погрешности по частоте опорного кварцевого генератора ± 5А0'7;
-
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06), номинальные значения частот выходного сигнала 1; 1-105; 1-106; 5-106 Гц, пределы допускаемой относительной погрешности по частоте в межповерочный интервал времени 1 год ± 3,65-10-10);
-
- компаратор частотный Ч7-308А/1 (регистрационный номер 27253-04), номинальные значения частот измеряемых сигналов 5; 10; 100 МГц, предел допускаемого среднего квадратического относительного двухвыборочного отклонения частоты, вносимого компаратором на интервале времени измерений 1 с при полосе пропускания 3 Гц - 7-10-1 ;
-
- анализатор спектра R&S FSU50 (регистрационный номер 31239-06), диапазон частот от 20 Гц до 50 ГГц, пределы допускаемой абсолютной погрешности измерений мощности ± 2,5 дБ
-
- ваттметр поглощаемой мощности М3-90 (регистрационный номер 11477-88), диапазон
рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от Г10'7 до 1-10-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 6) %;
-
- ваттметр поглощаемой мощности М3-93 (регистрационный номер 11480-88), диапазон
рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от Г10'4 до 1 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 6) %;
-
- ваттметр поглощаемой мощности М3-22А (регистрационный номер 8749-82), диапа
зон частот от 0,03 до 53,6 ГГц, диапазон измерений мощности от Г10'6 до Г10'2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 6) %;
-
- аттенюаторы Д3-35А, Д3-36А (регистрационный номер 4009-73), диапазон частот от 17,44 до 25,95 ГГц, пределы допускаемой абсолютной погрешности по разностному ослаблению для участка диапазона ослабления: от 0 до 20 дБ: ± (0,01+0,005^ А); от 20 до 50 дБ: ± [0,11+0,01-(А-20)]; от 50 до 70 дБ: ± [0,41+0,05^(А-50)], где А - ослабление, установленное по шкале аттенюатора;
-
- аттенюатор поляризационный Д3-37 (регистрационный номер 6188-77), диапазон частот от 37,5 до 53,57 ГГц, пределы допускаемой абсолютной погрешности по разностному ос-
Лист № 15 Всего листов 16 лаблению для участка диапазона ослабления: от 0 до 50 дБ: ± 0,02^ А; от 50 до 70 дБ: ± [1 + 0,05-(А -50)];
-
- прибор для измерения ослабления ДК1-26 (регистрационный номер 38361-08), диапазон измерений ослабления от 0 до 120 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,05 дБ;
-
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (регистрационный номер 36021-07), номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; пределы допускаемой относительной погрешности измерений КСВН: ± 1 % для КСВН £ 1,4; ± 1,5 % для КСВН = 2,0; ± 2 % для КСВН = 3,0; пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения: ± 1 ° для КСВН > 2,0; ± 1,5° для КСВН = 1,4; ± 2° для КСВН = 1,2;
-
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (регистрационный номер 8935-82), номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; пределы допускаемой относительной погрешности измерений КСВН ± 1 %; пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения ± 1°;
-
- анализатор цепей векторный E8364B (регистрационный номер 37176-08), диапазон
рабочих частот от 0,01 до 50 ГГц, пределы допускаемой относительной погрешности установки частоты источника выходного сигнала ± 140'6, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи ± (0,15 6,47) дБ, пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи ± (0,67 6,65)°, пределы до
пускаемой абсолютной погрешности измерений модуля коэффициента отражения ± (0,18 6,46) дБ, пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения ± (1,2 + 9,83)°.
Изготовитель
Фирма «Agilent Technologies, Inc.», США
1400 Fountain drove Pkwy/ MS 3LS-N Santa Rosa, California 95403-1799, USA
Лист № 16 Всего листов 16
Заявитель
Общество с ограниченной ответственностью «Аджилент Текнолоджиз»
(ООО «Аджилент Текнолоджиз»)
Юридический адрес: 115054, г. Москва, Космодамианская наб., 52 стр. 1
Почтовый адрес: 115054, г. Москва, Космодамианская наб., 52 стр. 1
Тел. (495) 797-39-00
Факс: (495) 797-39-01
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное учреждение «32 Государственный научно - исследовательский испытательный институт Министерства обороны Российской Федерации» (ГЦИ СИ ФГУ «32 ГНИИИ Министерства обороны России»)
141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Конструктивно анализатор выполнен в виде моноблока настольного исполнения, в котором расположены приемник опорного и измеряемого сигналов, синтезатор (синтезаторы) частоты, модулятор, направленный ответвитель, процессор обработки и управления. На передней панели анализатора расположены: цветной индикатор, клавиши для выбора требуемых режимов работы и установки параметров, измерительные порты. На задней панели анализатора расположены: входной и выходной разъемы опорной частоты 10 МГц, разъемы для подключения клавиатуры, манипулятора «мышь», принтера, внешнего монитора, разъемы USB, GP-ГВ и LAN интерфейсов.
Принцип действия анализаторов основан на раздельном измерении параметров падающего и отраженного СВЧ сигнала от исследуемого объекта.
Анализаторы комплектуются одной из опций:
-
- опция 200 - 2 измерительных порта (включая 6 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала), 1 источник сигналов;
-
- опция 219 - 2 измерительных порта (включая 6 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала),
-
1 источник сигналов, для двух портов расширен диапазон мощностей, аттенюаторы к источнику и приемнику сигнала, встроенные тройники смещения (для данной опции требуется опция 200);
-
- опция 224 - 2 измерительных порта (включая 6 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала), два внутренних источника сигналов, внутреннее устройство суммирования сигналов и три внутренних механических переключателя (для данной опции требуются опции 200, 219 и 080);
-
- опция 400 - 4 измерительных порта (включая 12 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала),
-
2 источника сигналов;
-
- опция 419 - 4 измерительных порта (включая 12 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала), 2 источника сигналов, для четырех портов расширен диапазон мощностей, аттенюаторы к источникам и приемникам сигнала, встроенные тройники смещения (для данной опции требуется опция 400);
-
- опция 423 - 4 измерительных порта (включая 12 дополнительных выходов на передней панели анализатора для непосредственного доступа к источнику/приемнику сигнала), 2 источника сигналов, внутреннее устройство суммирования сигналов и внутренние механические переключатели (для данной опции требуются опции 400, 419 и 080).
Анализаторы могут иметь дополнительные опции:
-
- опция 010 - опция, позволяющая данные измерений параметров передачи или отражения преобразовывать во временную область с помощью обратного преобразования Фурье (анализ во временной области);
-
- опция 020 - на задней панели анализатора добавляются входы промежуточной частоты;
-
- опция 021 - к внутреннему первому источнику сигналов добавляется импульсный модулятор;
-
- опция 022 - к внутреннему второму источнику сигналов добавляется импульсный модулятор (требуется опция 224 или 400);
-
- опция 025 - 4 внутренних импульсных генератора;
-
- опция 036 - для анализаторов модификации N5244A, N5245A к первому внутреннему источнику сигналов добавляется внутренний импульсный модулятор для импульсных измерений;
-
- опция 037 - для анализаторов модификации N5244A, N5245A ко второму внутреннему источнику сигналов добавляется внутренний импульсный модулятор для импульсных измерений (требуется опция 224 или 400);
-
- опция 080 - устанавливаются аппаратные средства и дополняется ПО, позволяющее устанавливать частоту источника независимо от настройки приемников (обеспечивается возможность проведения измерений со смещением частоты);
-
- опция 082 - опция, обеспечивающая калибровку скалярных измерений устройств со сдвигом частоты (требуется опция 080);
-
- опция 083 - опция, обеспечивающая калибровку векторных и скалярных измерений устройств со сдвигом частоты (требуется опция 080);
-
- опция 084 - возможность измерений на промежуточной частоте;
-
- опция 086 - возможность измерения компрессии усилителей;
-
- 087 - возможность измерения интермодуляционных искажений;
-
- опция H08 - возможность измерения S параметров устройств с импульсными сигналами (требуется опция 025).
-
- опция 029 - возможность измерения шумовых характеристик сигнала. Внешний вид анализатора приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Маркировка анализатора указана вверху на передней панели, а также сзади в виде наклейки с указанием типа, заводского номера и фирмы-изготовителя анализатора.

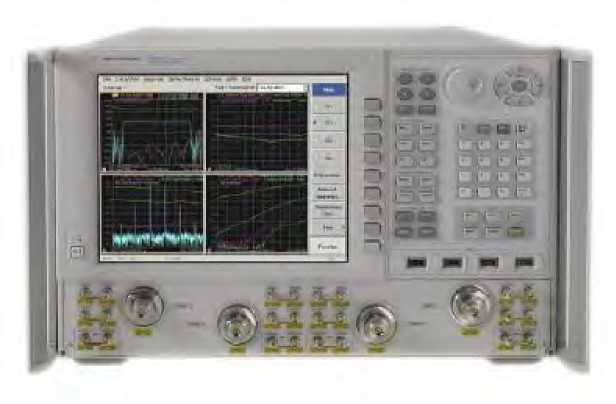

Рисунок 1 - Общий вид анализатора

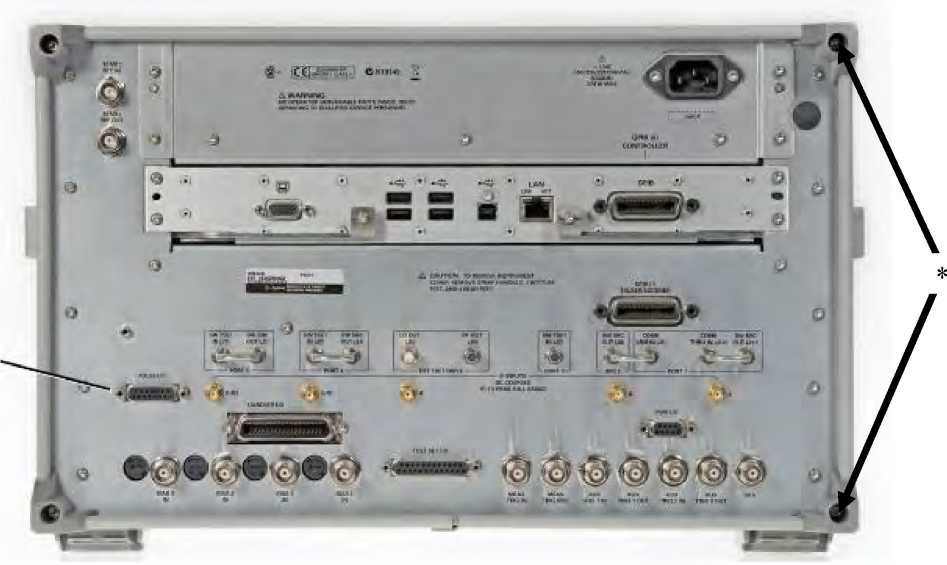

Рисунок 2 - Места пломбировки
Комплект поставки включает:
-
- анализатор цепей векторный N5241A, или N5244A, или N5245A - 1 шт.;
-
- ПО на CD-диске - 1 шт.;
-
- комплект соединительных кабелей и принадлежностей - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.
анализаторов приведены в таблице 2. Таблица 2
Наименование параметра или характеристики |
Значение характеристики |
Диапазон рабочих частот, ГГц:
|
от 0,01 до 13,5 от 0,01 до 43,5 от 0,01 до 50 |
Пределы допускаемой относительной погрешности по частоте опорного кварцевого генератора |
± 140’6 |
Наименование параметра или характеристики |
Значение характеристики |
Уровень гармонических составляющих (при максимальном уровне мощности выходного сигнала) (в диапазоне частот), дБс 1), не более:
|
минус 51 |
- свыше 2 до 13,5 ГГц |
минус 60 |
|
минус 13 |
- свыше 2 до 13,5 ГГц |
минус 21 |
|
минус 51 |
- свыше 2 до 50 ГГц |
минус 60 |
|
минус 13 |
- свыше 2 до 13,5 ГГц |
минус 21 |
- свыше 13,5 до 43,5 ГГц (для N5244A) и до 50 ГГц (для N5245A) |
минус 60 |
Уровень негармонических составляющих (при номинальном уровне мощности выходного сигнала) (в диапазоне частот), дБс 1), не более:
|
минус 50 |
- свыше 0,5 до 2 ГГц |
минус 60 |
- свыше 2 до 4 ГГц |
минус 57 |
- свыше 4 до 8 ГГц |
минус 51 |
- свыше 8 до 13,5 ГГц |
минус 45 |
|
минус 50 |
- свыше 0,5 до 2 ГГц |
минус 60 |
- свыше 2 до 4 ГГц |
минус 57 |
- свыше 4 до 8 ГГц |
минус 51 |
- свыше 8 до 16 ГГц |
минус 45 |
- свыше 16 до 32 ГГц |
минус 39 |
- свыше 32 до 43,5 ГГц (для N5244A) и до 50 ГГц (для N5245A) |
минус 31 |
Диапазон установки мощности выходного сигнала синтезатора частот (в диапазоне частот), дБ/мВт 2):
|
от минус 30 до 8 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 10 |
- свыше 3,2 до 13,5 ГГц |
от минус 30 до 13 |
|
от минус 30 до 13 |
|
от минус 30 до 8 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 10 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 13,5 ГГц |
от минус 30 до 12 |
|
от минус 30 до 13 |
|
от минус 30 до 7 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
Наименование параметра или характеристики |
Значение характеристики |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 13,5 ГГц |
от минус 30 до 12 |
- для N5241A-224, 2 измерительный порт: | |
- от 10 МГц до 13,5 ГГц |
от минус 30 до 13 |
- для N5241A-423, 1 и 3 измерительный порт: | |
- от 10 до 50 МГц |
от минус 30 до 7 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 13,5 ГГц |
от минус 30 до 12 |
- для N5241A-423, 2 и 4 измерительный порт: | |
- от 10 МГц до 13,5 ГГц |
от минус 30 до 13 |
- для N5244A/N5245A-200 (400), 1 и 3 измерительный порт: | |
- от 10 до 50 МГц |
от минус 30 до 4 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 26,5 ГГц |
от минус 30 до 13 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 12 |
- свыше 30 до 32 ГГц |
от минус 30 до 11 |
- свыше 32 до 35 ГГц |
от минус 30 до 12 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 9 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до 5 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 8 |
- для N5244/VN5245A-2C)C) (400), 2 и 4 измерительный порт: | |
- от 10 до 50 МГц |
от минус 30 до 12 |
- свыше 50 МГц до 26,5 ГГц |
от минус 30 до 13 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 12 |
- свыше 30 до 32 ГГц |
от минус 30 до 11 |
- свыше 32 до 35 ГГц |
от минус 30 до 12 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 9 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до 5 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 8 |
- для \5244д/\5245 A-2I9 (419), 1 и 3 измерительный порт: | |
- от 10 до 50 МГц |
от минус 30 до 4 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 1 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 14 |
- для \5244д/\5245 A-219 (419), 2 и 4 измерительный порт: | |
- от 10 до 50 МГц |
от минус 30 до 12 |
- свыше 50 МГц до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
Наименование параметра или характеристики |
Значение характеристики |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 1 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 14 |
- для N5244/VN5245A-224 (1 синтезатор частот), 1 измерительный | |
порт: | |
- от 10 до 50 МГц |
от минус 30 до 4 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 2 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 15 |
- для N5244/VN5245A-224 (1 синтезатор частот), 2 измерительный | |
порт: | |
- от 10 до 50 МГц |
от минус 30 до 10 |
- свыше 0,05 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 2 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 15 |
- для \5244А/\5245A-224 (2 синтезатор частот), 1 измерительный | |
порт: | |
- от 10 до 50 МГц |
от минус 30 до 4 |
- свыше 50 МГц до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 14 |
- свыше 10 до 16 ГГц |
от минус 30 до 12 |
- свыше 16 до 30 ГГц |
от минус 30 до 14 |
- свыше 30 до 32 ГГц |
от минус 30 до 13 |
- свыше 32 до 35 ГГц |
от минус 30 до 14 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 11 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до 7 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 5 |
- для N5244/VN5245A-224 (2 синтезатор частот), 2 измерительный | |
порт: | |
- от 10 до 50 МГц |
от минус 30 до 13 |
- свыше 50 до 500 МГц |
от минус 30 до 15 |
- свыше 0,5 до 3,2 ГГц |
от минус 30 до 13 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 16 |
- свыше 10 до 16 ГГц |
от минус 30 до 13 |
- свыше 16 до 35 ГГц |
от минус 30 до 14 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 12 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до 8 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 5 |
- для N5244/VN5245A-423, 1 и 3 измерительный порт: |
Наименование параметра или характеристики |
Значение характеристики |
- от 10 до 50 МГц |
от минус 30 до 4 |
- свыше 0,05 до 3,2 ГГц |
от минус 30 до 8 |
- свыше 3,2 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 2 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 15 |
|
от минус 30 до 10 |
- свыше 0,05 до 10 ГГц |
от минус 30 до 13 |
- свыше 10 до 16 ГГц |
от минус 30 до 11 |
- свыше 16 до 26,5 ГГц |
от минус 30 до 10 |
- свыше 26,5 до 30 ГГц |
от минус 30 до 9 |
- свыше 30 до 32 ГГц |
от минус 30 до 7 |
- свыше 32 до 35 ГГц |
от минус 30 до 9 |
- свыше 35 до 43,5 ГГц |
от минус 30 до 4 |
- свыше 43,5 до 47 ГГц (для N5245A) |
от минус 30 до минус 2 |
- свыше 47 до 50 ГГц (для N5245A) |
от минус 30 до минус 15 |
Номинальный уровень мощности источника выходного сигнала синтезатора частот, дБ/мВт 2): - для N5241A-200 (400) |
0 |
- для N5241A-219 (224, 419, 423), \5244А |
минус 5 |
- для N5245А |
минус 15 |
Пределы допускаемой абсолютной погрешности установки мощности источника выходного сигнала синтезатора частот, дБ: - для N5241A |
± 2 |
- для N5244/VN5245A |
± 3,5 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи, дБ:
|
± 0,07 |
- от минус 29,99 до 4,99 дБ |
± 0,12 |
- от минус 49,99 до минус 29,99 дБ |
± 0,25 |
- от минус 70 до минус 50 дБ |
± 1,53 |
|
± 0,12 |
- от минус 29,99 до 4,99 дБ |
± 0,14 |
- от минус 49,99 до минус 29,99 дБ |
± 0,19 |
- от минус 70 до минус 50 дБ |
± 0,58 |
|
± 0,17 |
- от минус 29,99 до 4,99 дБ |
± 0,19 |
Наименование параметра или характеристики |
Значение характеристики |
- от минус 49,99 до минус 29,99 дБ |
± 0,23 |
- от минус 70 до минус 50 дБ |
± 0,31 |
- свыше 8 до 13,5 ГГц: | |
- от 5 до 10 дБ |
± 0,24 |
- от минус 29,99 до 4,99 дБ |
± 0,26 |
- от минус 49,99 до минус 29,99 дБ |
± 0,29 |
- от минус 70 до минус 50 дБ |
± 0,37 |
- | S211 и | S12 1 - для N5244A-200 (219, 224) [|S21|, |Sx2|, |Sx3|, |S3x|, | |
|S14|, |S41|, |S23|, |S32|, |S24|, Sd, |S34|, S3| - для N5244A-400 (419, 423)] | |
(в диапазоне частот) для диапазона измеряемых значений модуля | |
коэффициента передачи (при установленных уровне мощности вы- | |
ходного сигнала минус 5 дБ/мВт 2) и полосе пропускания 10 Гц): | |
- от 50 до 500 МГц: | |
- от 5 до 10 дБ |
± 0,65 |
- от минус 29,99 до 4,99 дБ |
± 0,11 |
- от минус 49,99 до минус 29,99 дБ |
± 0,37 |
- от минус 70 до минус 50 дБ |
± 2,78 |
- свыше 0,5 до 2 ГГц: | |
- от 5 до 10 дБ |
± 0,08 |
- от минус 29,99 до 4,99 дБ |
± 0,1 |
- от минус 49,99 до минус 29,99 дБ |
± 0,14 |
- от минус 70 до минус 50 дБ |
± 0,31 |
- свыше 2 до 26,5 ГГц: | |
- от 5 до 10 дБ |
± 0,42 |
- от минус 29,99 до 4,99 дБ |
± 0,4 |
- от минус 49,99 до минус 29,99 дБ |
± 0,43 |
- от минус 70 до минус 50 дБ |
± 0,52 |
- свыше 26,5 до 43,5 ГГц: | |
- от 5 до 10 дБ |
± 0,6 |
- от минус 29,99 до 4,99 дБ |
± 0,56 |
- от минус 49,99 до минус 29,99 дБ |
± 0,6 |
- от минус 70 до минус 50 дБ |
± 0,7 |
- | S21| и | S12| - для N5245A-200 (219, 224) [|S21|, |S12|, |S13|, |S31|, | |
|S14|, |S41|, |S23|, |S32|, |S24|, |S42|, |S34|, |S43| - для N5245A-400 (419, 423)] | |
(в диапазоне частот) для диапазона измеряемых значений модуля | |
коэффициента передачи (при установленных уровне мощности вы- | |
ходного сигнала минус 5 дБ/мВт 2) и полосе пропускания 10 Гц): | |
- от 50 до 500 МГц: | |
- от 5 до 10 дБ |
± 0,65 |
- от минус 29,99 до 4,99 дБ |
± 0,16 |
- от минус 49,99 до минус 29,99 дБ |
± 1,02 |
- от минус 70 до минус 50 дБ |
± 6,78 |
- свыше 0,5 до 2 ГГц: | |
- от 5 до 10 дБ |
± 0,07 |
- от минус 29,99 до 4,99 дБ |
± 0,11 |
- от минус 49,99 до минус 29,99 дБ |
± 0,17 |
- от минус 70 до минус 50 дБ |
± 0,74 |
- свыше 2 до 26,5 ГГц: | |
- от 5 до 10 дБ |
± 0,4 |
- от минус 29,99 до 4,99 дБ |
± 0,4 |
- от минус 49,99 до минус 29,99 дБ |
± 0,44 |
Наименование параметра или характеристики |
Значение характеристики |
|
± 0,76 ± 0,62 ± 0,6 ± 0,63 ± 0,96 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи:
|
± 0,44° ± 0,8° ± 1,67° ± 11,06° ± 0,88° ± 1,01 ° ± 1,31° ± 4° ± 1,25° ± 1,36° ± 1,6° ± 2,13° ± 1,7° ± 1,8° ± 2,04° ± 2,55° ± 0,43° ± 0,72° ± 2,48° ± 0,6° ± 0,7° ± 0,95° ± 2,06° ± 2,95° ± 2,65° |
Наименование параметра или характеристики |
Значение характеристики |
|
± 2,9° ± 3,53° ± 4,24° ± 3,83° ± 4,07° ± 4,73° ± 0,45° ± 1,04° ± 7,13° ± 0,47° ± 0,7° ± 1,11° ± 5,1° ± 2,61° ± 2,62° ± 2,94° ± 5,2° ± 4,23° ± 4° ± 4,31° ± 6,72° |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ:
|
± 0,03 ± 0,53 ± 1,64 ± 0,41 ± 0,81 ± 2,73 ± 0,54 ± 1,04 |
Наименование параметра или характеристики |
Значение характеристики |
|
± 3,63 ± 0,26 ± 0,54 ± 1,77 ± 0,23 ± 0,51 ± 1,65 ± 0,39 ± 0,78 ± 2,6 ± 0,23 ± 0,51 ± 1,66 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения:
|
± 1,92° ± 3,44° ± 9,94° ± 2,67° ± 5,12° ± 3,44° ± 6,48° |
Наименование параметра или характеристики |
Значение характеристики |
- от минус 6 до минус 15 дБ |
± 1,65° |
- от минус 15,01 до минус 24,99 дБ |
± 3,45° |
- от минус 25 до минус 35 дБ |
± 9,98° |
- свыше 0,5 до 2 ГГц: | |
- от минус 6 до минус 15 дБ |
± 1,5° |
- от минус 15,01 до минус 24,99 дБ |
± 3,24° |
- от минус 25 до минус 35 дБ |
± 9,98° |
- свыше 2 до 26,5 ГГц: | |
- от минус 6 до минус 15 дБ |
± 8,67° |
- свыше 26,5 до 43,5 ГГц: | |
- от минус 6 до минус 15 дБ |
г 00 00 -н |
- | S111 и | S22 I - для N5245A-200 (219, 224) [ | S111, I S22 1, I S33 |, | |
I S44 | - для N5245A-400 (419, 423)] (в диапазоне частот) для диапа- | |
зона измеряемых значений модуля коэффициента отражения (при | |
установленных уровне мощности выходного сигнала минус | |
5 дБ/мВт 2) и полосе пропускания 10 Гц): | |
- от 50 до 500 МГц: | |
- от минус 6 до минус 15 дБ |
± 2,5° |
- от минус 15,01 до минус 25 дБ |
± 4,93° |
- свыше 0,5 до 2 ГГц: | |
- от минус 6 до минус 15 дБ |
± 1,5° |
- от минус 15,01 до минус 24,99 дБ |
± 3,24° |
- от минус 25 до минус 35 дБ |
± 10° |
- свыше 2 до 26,5 ГГц: | |
- от минус 6 до минус 15 дБ |
± 8,66° |
- свыше 26,5 до 43,5 ГГц: | |
- от минус 6 до минус 15 дБ |
± 8,85° |
Средний уровень собственных шумов (для полосы пропускания | |
10 Гц) (в диапазоне частот), дБ/мВт: | |
- для N5241A: | |
- от 10 до 50 МГц |
минус 80 |
- свыше 50 до 100 МГц |
минус 90 |
- свыше 100 до 500 МГц |
минус 104 |
- свыше 0,5 до 13,5 ГГц |
минус 114 |
- для N5244A/ N5245A: | |
- от 10 до 50 МГц |
минус 70 |
- свыше 50 до 100 МГц |
минус 85 |
- свыше 100 до 500 МГц |
минус 90 |
- свыше 0,5 до 1 ГГц |
минус 106 |
- свыше 1 до 10 ГГц |
минус 110 |
- свыше 10 до 26,5 ГГц |
минус 111 |
- свыше 26,5 до 40 ГГц |
минус 108 |
- свыше 40 до 43,5 ГГц |
минус 109 |
- свыше 43,5 до 50 ГГц (для N5245A) |
минус 107 |
Модуль коэффициента отражения порта в режиме источника сигна- | |
ла, в диапазоне частот, дБ: | |
- для N5241A: | |
- от 10 до 50 МГц |
минус 11 |
- свыше 50 МГц до 3,2 ГГц |
минус 18 |
- свыше 3,2 до 10 ГГц |
минус 14 |
- свыше 10 до 13,5 ГГц |
минус 12 |
Наименование параметра или характеристики |
Значение характеристики |
|
минус 10 |
- свыше 50 МГц до 3,2 ГГц |
минус 18 |
- свыше 3,2 до 20 ГГц |
минус 14 |
- свыше 20 до 26,5 ГГц |
минус 11 |
- свыше 26,5 до 43,5 ГГц (для N5244A) и до 46 ГГц (для N5245A) |
минус 7 |
- свыше 46 до 50 ГГц (для N5245A) |
минус 6 |
Модуль коэффициента отражения порта в режиме приемника сигнала (в диапазоне частот), дБ:
|
минус 11 |
- свыше 50 МГц до 3,2 ГГц |
минус 17 |
- свыше 3,2 до 10 ГГц |
минус 13 |
- свыше 10 до 13,5 ГГц |
минус 10 |
|
минус 10 |
- свыше 50 МГц до 500 МГц |
минус 16 |
- свыше 0,5 до 3,2 ГГц |
минус 14 |
- свыше 3,2 до 10 ГГц |
минус 13 |
- свыше 10 до 20 ГГц |
минус 11 |
- свыше 20 до 26,5 ГГц |
минус 10 |
- свыше 26,5 до 43,5 ГГц (для N5244A) и до 46 ГГц (для N5245A) |
минус 7 |
Количество измерительных портов: - N5241A/ N5244A/ N5245A-200 (219, 224) |
2 |
- N5241A/ N5244A/ N5245A-400 (419, 42з) |
4 |
Тип соединителя по ГОСТ РВ 51914-2002: - для N5241A |
тип IX (3,5 мм) - вилка |
- для N5244A, N5245A |
тип I (2,4 мм) - вилка |
Параметры питания от сети переменного тока: - частота, Гц |
50/60/400 |
- напряжение при частоте 50/60/400 Гц, В |
от 100 до 120 |
- напряжение при частоте 50/60 Гц, В |
от 220 до 240 |
Потребляемая мощность, В • А, не более |
450 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 5 до 40 |
- относительная влажность при температуре воздуха 25 °С, % |
до 90 |
- атмосферное давление, мм рт. ст. |
750 ± 30 |
Габаритные размеры (длина х высота х ширина), мм, не более: - дляN5241A |
558 x 266 x 426 |
- для N5244A/N5245A |
583 x 266 x 483 |
Масса, кг, не более: - для N5241A-200 (219, 224) |
27 |
- для N5241A-400 (419, 423) |
37 |
- для N5244A/N5245A-200 (219, 224) |
40 |
- для N5244A/N5245A-400 (419, 423) |
42 |
Примечания
-
1) - дБс обозначает дБ относительно уровня основной гармоники выходного сигнала;
-
2) - дБ/мВт обозначает дБ относительно 1 мВт.
Лист № 14 Всего листов 16
