Номер по Госреестру СИ: 50858-12
50858-12 Дальномеры лазерные
(GLM 50 Professional и GLM 80 Professional)
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Внешний вид.
Дальномеры лазерные
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.08.2017
Номер записи - 140393
ID в реестре СИ - 362793
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Robert Bosch GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1899 от 2016.12.16 О переоформлении свидетельства об утверждении типа средства измерений № 47716 "Дальномеры лазерные GLM 50 Professional и GLM 80 Professional"
№2391 от 2020.12.31 О внесении изменений в описание типа на уровнемеры микроволновые бесконтактные VEGAPULS
№2040 от 2021.09.17 Приказ об утверждении эталона ООО "Кейсайт Текнолоджиз".
Наличие аналогов СИ: Дальномеры лазерные (GLM 50 Professional и GLM 80 Professional)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Robert Bosch GmbH"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
16452-03 01.04.2008 |
Системы анализа выхлопных газов и измерения дымности, ESA 3.250, ESA 3.140, ESA 3.110 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16452-97 01.08.2002 |
Системы анализа дымности и отработавших газов, 3.250, 3.140 и 3.110 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16480-97 01.08.2002 |
Стенды мощностные роликовые, FLA 203 (206) Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16481-97 01.08.2002 |
Устройства для контроля подвесок колес амортизаторов автомобилей, BCS 152 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16482-02 01.01.2008 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16482-05 01.08.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16482-08 01.01.2014 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16482-97 01.08.2002 |
Стенды для испытаний тормозов автомобилей, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16483-00 01.07.2005 |
Стенды технического состояния автомобилей диагностические, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16483-02 01.01.2008 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобиля, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16483-08 01.01.2014 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобилей, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16483-97 01.08.2002 |
Линии контроля технического состояния автомобилей, SDL 300 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16484-02 01.01.2008 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16484-08 01.01.2014 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
16484-08 01.02.2013 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16484-97 01.08.2002 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16485-97 01.08.2002 |
Приборы для измерения усилий на тормозные педали автомобилей, BSA100 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16676-97 01.11.2002 |
Газоанализаторы, ETT 6.21/6.22 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16741-02 01.01.2008 |
Системы анализа двигателей, PMS 100, МОТ 240/250/251, FSA 560 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16741-05 01.03.2010 |
Системы анализа двигателей, PMS, MOT, FSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16741-07 01.12.2012 |
Системы анализа двигателей, FSA мод. 450, 720, 740, 750 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16741-16 24.02.2021 |
Системы анализа двигателей, FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
16741-97 01.11.2002 |
Системы анализа двигателей, PMS 100, MOT 240/250/ 251, FSA 560 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16742-03 01.09.2008 |
Установки для измерений параметров топливных насосов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16742-07 01.11.2012 |
Установки для измерений параметров топливных насосов, форсунок и инжекторов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16742-14 19.12.2019 |
Установки для измерений параметров топливных насосов, форсунок и инжекторов, EPS 815, EPS 200, EPS 625, EPS 708 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
16742-97 01.11.2002 |
Устройства для проверки топливных насосов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
16744-97 01.01.2008 |
Приборы для регулировки света фар, EFLE Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
24451-03 01.04.2008 |
Системы анализа выхлопных газов и измерения дымности, BEA 350, BEA 250, BEA 150 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
24451-06 01.07.2011 |
Системы анализа выхлопных газов и измерения дымности, BEA 350, BEA 250, BEA 150, BEA 850, BEA 840, BEA 810 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
24451-09 01.12.2014 |
Системы анализа выхлопных газов и измерения дымности, BEA 460, BEA 350, BEA 250, BEA 150, BEA 850, BEA 840, BEA 810 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
26110-03 01.12.2008 |
Дальномеры лазерные, DLE (DLE 30+, DLE 60, DLE 150, DLE 150 connect) Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
28497-04 01.01.2010 |
Станки балансировочные, BRS 600, BRS 700, BRS 800 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
28497-08 01.01.2014 |
Станки балансировочные, WBE4100, WBE4200, WBE4400, WBE4500, WBE5200, BRS600, BRS700, BRS800 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
30790-05 |
Дымомеры, EFAW 65/68 Bosch Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
32214-06 01.07.2011 |
Дымомеры, RTM-430 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
32214-13 30.09.2018 |
Дымомеры, RTM-430 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
36826-08 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобилей, SDL260 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
38534-08 01.09.2013 |
Дальномеры лазерные, DLE 50 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
40857-09 01.08.2014 |
Дальномеры лазерные, DLE 70 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
41700-09 01.11.2014 |
Приборы для контроля геометрии ходовой части автомобилей, FWA мод. 4630 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44548-10 28.07.2021 |
Нивелиры оптические , CST/berger SAL20ND, CST/berger SAL24ND, CST/berger SAL28ND и CST/berger SAL32ND Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44549-10 28.07.2021 |
Тахеометры электронные, CST/berger CST-302R, CST/berger CST-305R Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44550-10 28.07.2020 |
Нивелиры лазерные ротационные, GRL 150 HV, GRL 300 HV Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44551-10 28.07.2020 |
Дальномеры лазерные, GLM 150, GLM 250 VF Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
44552-10 01.08.2015 |
Дальномеры лазерные, DLE 40 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
47966-11 30.09.2021 |
Нивелиры оптические , GOL 20 D, GOL 26 D Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
49716-12 05.05.2017 |
Станки балансировочные, WBE Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
50858-12 17.08.2017 |
Дальномеры лазерные, GLM 50 Professional и GLM 80 Professional Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
51898-12 30.11.2017 |
Приборы для измерений параметров света фар автотранспортных средств, MLD1, MLD9 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
56028-13 19.12.2018 |
Нивелиры оптические , GOL 32 D Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
58587-14 25.09.2019 |
Стенды тормозные, BSA мод. 250, 251, 252, 510, 512, 540, 542, 4211, 4212, 4310, 4311, 4340, 4341, 4342, 4343, 4361, 4440, 4211S2, 4212S1, 4231S10, 4231S12, 4340S1, 4342S1, 4343S1, 4361S1, 4361S40, 4440S1, 4440S40, 5315, 5315S40, 5315S41, 5345, 5615, 5615S40, 5615S41 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
58644-14 29.09.2019 |
Устройства для измерений углов установки колес автомобилей, FWA мод. FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
59160-14 26.11.2019 |
Комплексы измерительные для диагностирования тормозной системы и подвески автотранспортных средств, Нет данных Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
60740-15 21.05.2020 |
Дальномеры лазерные, GLM 30, GLM 40 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
62373-15 25.11.2020 |
Дальномеры лазерные, GLM 100 C Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
63878-16 12.05.2021 |
Газоанализаторы, BEA 050, BEA 055, BEA 060, BEA 065, BEA 460, BEA 250, BEA 350 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
65133-16 15.09.2021 |
Дымомеры оптические, BEA 070 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
68627-17 12.09.2022 |
Термодетекторы, GIS 1000 C Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Дальномеры лазерные (GLM 50 Professional и GLM 80 Professional)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|
Стоимость поверки Дальномеры лазерные (GLM 50 Professional и GLM 80 Professional)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Архангельский ЦСМ Архангельская область |
1895 | 2022 |
ФБУ Архангельский ЦСМ Архангельская область |
2067 | 2022 |
ФБУ Белгородский ЦСМ Белгородская область |
1891 | 2022 |
ФБУ Владимирский ЦСМ Владимирская область |
1662 | 2022 |
ФБУ Владимирский ЦСМ Владимирская область |
1994 | 2022 |
Программное обеспечение
Дальномеры лазерные GLM 50 Professional и GLM 80 Professional имеют в своем составе программное обеспечение, встроенное в аппаратное устройство средства измерений, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции и функции расчета линейных размеров, площади и объема по измеренным координатам.
Программное обеспечение (ПО) в процессе эксплуатации не перезаписывается и хранится в микрочипе.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
GLM 50 |
EU (metric) |
V 1.0.2 |
- |
- |
GLM 80 |
EU (metric) |
V 1.2.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится печатным способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномера.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методе измерений содержатся в документе «Дальномеры лазерные GLM 50 Professional и GLM 80 Professional. Руководство по эксплуатации» разделе «Работа с инструментом».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным GLM 50 Professional и GLM 80 ProfessionalМИ 2060-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм»
ГОСТ 8.503-84 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 24 до 75000 м» Техническая документация фирмы - изготовителя.
Изготовитель
Фирма «Robert Bosch GmbH», Германия70745 Leinfelden-Echterdingen
Tel/fax:+49(0)1803335799
www.bosch.com
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС»(ГЦИ СИ ФГУП «ВНИИМС»), аттестат аккредитации № 30004-08 от 27.06.2008 г. Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на измерении разности фаз лазерного излучения, выходящего из излучателя дальномера и приходящего в приемное устройство дальномера после его диффузного отражения от объекта измерений.
Дальность измерений зависит от отражательной способности наружной поверхности объекта измерения. На больших расстояниях для повышения светоотражательной способности используется специальная мишень, входящая в комплект поставки дальномера.
Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, могут быть выбраны:
-
- задний торец дальномера;
-
- передний торец дальномера;
-
- центр резьбовой втулки (используется для крепления дальномера на штативе);
-
- для GLM 80 Professional также край откидного ограничителя (используется для измерений из труднодоступных мест, например из углов помещений).
Встроенный микропроцессор позволяет вычислять линейные размеры, площадь и объем измеряемых объектов.
Управление дальномером осуществляется с помощью встроенной панели управления, объединяющей ЖК-экран и 7-и кнопочную для GLM 50 Professional и 10-и кнопочную для GLM 80 Professional панель управления.
Дальномер конструктивно выполнен в пыле- и влагозащищенном корпусе, внутри которого размещены оптические и электронные компоненты.
Общий вид дальномеров представлен на рисунках 1 и 2.

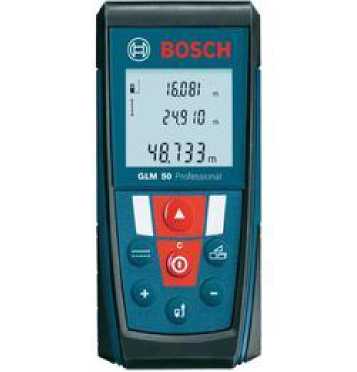

Рисунок 1. Общий вид дальномера лазерного GLM 50 Professional

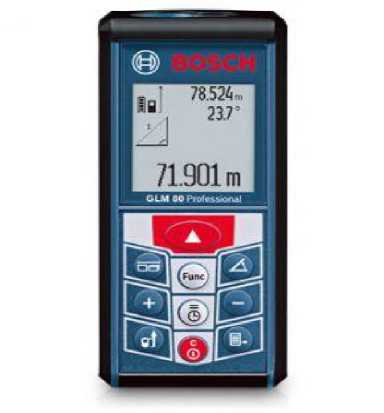

Рисунок 2. Общий вид дальномера лазерного GLM 80 Professional
Наименование характеристики |
Значение | |
Исполнение СИ |
GLM 50 Professional |
GLM 80 Professional |
Степень опасности генерируемого излучения |
2 класс по ГОСТ Р 50723-94 (SS-EN-608 25-11994, CFR 1040.10/11-1993) | |
Длина волны лазерного излучения, нм |
635 |
635 |
Мощность лазерного излучения, мВт, не более |
1 |
1 |
Диаметр лазерного луча, мм, не более: - на расстоянии 10 метров - на расстоянии 50 (80) метров |
6 35 |
6 48 |
Диапазон измерений, м, не менее |
от 0,05 до 50 |
от 0,05 до 80 |
Пределы допускаемой погрешности измерений, мм, не более |
± 1,5 |
± 1,5 |
Источник электропитания (количество и тип элементов) |
батарея 2 х 1,5 В LR03 (AAA) аккумулятор 2 x 1,2 В HR03 (AAA) |
аккумулятор литий-ионный 1 х 3,7 В; 1,25 А-ч |
Продолжительность работы, не менее |
10000 измерений или 2,5 часа непрерывной работы |
25000 измерений |
Диапазон рабочих температур, °С |
от -10 до +50 |
от -10 до +50 |
Диапазон температур хранения, °С |
от -20 до +70 |
от -20 до +50 |
Габаритные размеры, мм, не более -длина, -ширина, -высота |
53 114 30 |
51 111 30 |
Масса, кг, не более |
0,14 |
0,14 |
Ссылки на другие типы СИ
- 77281-20 Тепловизоры инфракрасные
- 63782-16 Система автоматизированная ...
- 11175-87 Наборы мер показателей прел...
- 15390-00 Анализаторы рентгенофлуорес...
- 19458-00 Преобразователи концентраци...
- 25965-03 Манометры, вакуумметры и ма...
- 9299-83 Ареометры для морской воды
- 51558-12 Измерители параметров элект...
- 80700-20 Датчики токсичных газов
- 42475-09 Система автоматизированная ...
