Принцип действия установок для измерений параметров топливных насосов, форсунок и инжекторов EPS 815, EPS 625, EPS 200, EPS 708 заключается в измерении скорости вращения приводного вала установки, соединенного с валом проверяемого топливного насоса, и количества топлива, прошедшего через проверяемый агрегат автомобильного двигателя. В установках EPS 815, EPS 708, EPS 625 измеряется объем топлива за определенное количество рабочих циклов установки (за определенное время). В установках EPS 815 и EPS 200 измеряется расход топлива (объем топлива в единицу времени).

Конструктивно установки состоят из электрического привода, тахометра для измерений числа оборотов привода, блока для измерений объема или расхода проверочной жидкости на выходах проверяемого агрегата автомобильного двигателя и термостата - регулятора температуры проверочной жидкости.

Для ограничения доступа в целях несанкционированной настройки и вмешательства производится пломбирование посредством нанесения защитной наклейки на измерительные узлы.

Фотографии установок для измерений параметров топливных насосов, форсунок и инжекторов EPS 815, EPS 625, EPS 200, EPS 708 представлены на рисунке 1.

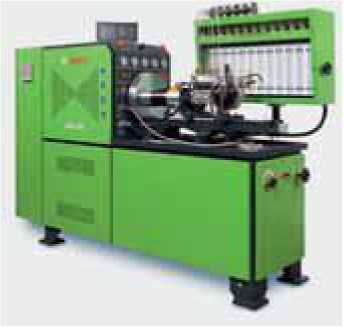

EPS 625

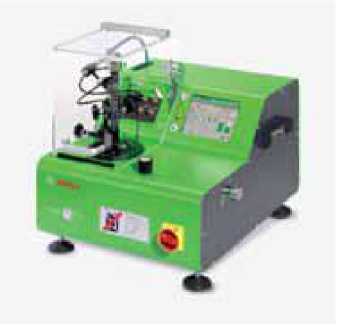

EPS 200

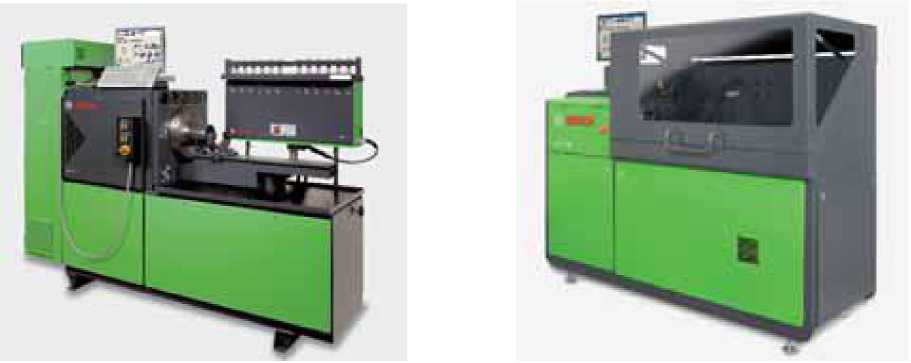

Рисунок 1. Общий вид установок для измерений параметров топливных насосов, форсунок и инжекторов EPS 815, EPS 625, EPS 200, EPS 708

Для установок EPS 815:

• -  испытательный стенд;

• -  многопозиционный циркуляционный клапан для проверки ТНВД типа VE;

• -  шланги для циркуляционного клапана и для тестовой жидкости;

• -  торцевой ключ для регулировки тестовых форсунок - штифт маховика;

• -  набор отверток;

• -  соединительные провода для клапана отключения топливо - подачи ТНВД и датчика температуры;

• -  демпферные опоры;

• -  приводная муфта с защитным кожухом;

• -  набор мелких деталей (кольцевой штуцер, болты, уплотнительные кольца);

• -  руководство по эксплуатации;

• -  методика поверки.

Для установок EPS 625:

• -  испытательный стенд;

• -  модуль управления с LCD дисплеем;

• - штатив измерительных колб с 12 измерительными колбами 44 мл / 260 мл и подсветкой;

• -  кабель питания;

• -  руководство по эксплуатации;

• -  методика поверки.

Для установок EPS 708:

• - испытательный стенд;

• - компьютер;

• - монитор;

• - компьютерная мышь;

• - кабели для подключения к сети;

• - гидрошланги;

• - пакет программного обеспечения;

• - защитный экран;

• - гидроаккумулятор высокого давления (2,500 бар);

• - руководство по эксплуатации;

• - методика поверки.

Для установок EPS 200:

• - испытательный стенд;

• - кабель для подключения к сети;

• - гидрошланги;

• - кабель для подключения инжекторов СР;

• - Приемная камера впрыска инжектора СР;

• - пакет программного обеспечения;

• - руководство по эксплуатации;

• - методика поверки.

Таблица 2
