Номер по Госреестру СИ: 32214-13
32214-13 Дымомеры
(RTM-430)

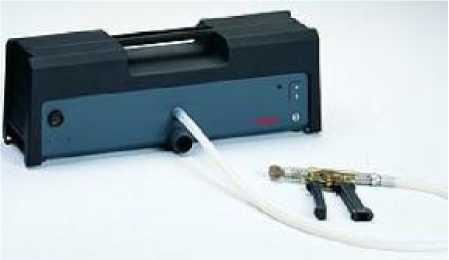

Внешний вид.
Дымомеры
Рисунок № 1

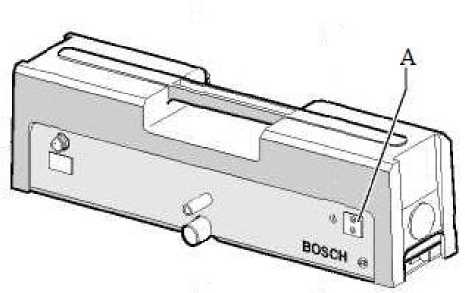

Внешний вид.
Дымомеры
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 30.09.2018
Номер записи - 118082
ID в реестре СИ - 340482
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, Дымомеры RTM-430, Дымомер RTM-430, RTM-430, RTM 430, -,
Производитель
Изготовитель - Фирма "Robert Bosch GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 38
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 7
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1790 от 2018.08.23 О продлении срока действия свидетельств об утверждении типа
№3424 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Железнодорожный транспорт" (ТК 045)
Наличие аналогов СИ: Дымомеры (RTM-430)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Robert Bosch GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16452-03 01.04.2008 |
Системы анализа выхлопных газов и измерения дымности, ESA 3.250, ESA 3.140, ESA 3.110 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16452-97 01.08.2002 |
Системы анализа дымности и отработавших газов, 3.250, 3.140 и 3.110 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16480-97 01.08.2002 |
Стенды мощностные роликовые, FLA 203 (206) Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16481-97 01.08.2002 |
Устройства для контроля подвесок колес амортизаторов автомобилей, BCS 152 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16482-02 01.01.2008 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16482-05 01.08.2010 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16482-08 01.01.2014 |
Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16482-97 01.08.2002 |
Стенды для испытаний тормозов автомобилей, BSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16483-00 01.07.2005 |
Стенды технического состояния автомобилей диагностические, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16483-02 01.01.2008 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобиля, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16483-08 01.01.2014 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобилей, SDL Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16483-97 01.08.2002 |
Линии контроля технического состояния автомобилей, SDL 300 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16484-02 01.01.2008 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16484-08 01.01.2014 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
16484-08 01.02.2013 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16484-97 01.08.2002 |
Приборы для контроля геометрии ходовой части автомобилей, FWA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16485-97 01.08.2002 |
Приборы для измерения усилий на тормозные педали автомобилей, BSA100 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16676-97 01.11.2002 |
Газоанализаторы, ETT 6.21/6.22 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16741-02 01.01.2008 |
Системы анализа двигателей, PMS 100, МОТ 240/250/251, FSA 560 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16741-05 01.03.2010 |
Системы анализа двигателей, PMS, MOT, FSA Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16741-07 01.12.2012 |
Системы анализа двигателей, FSA мод. 450, 720, 740, 750 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16741-16 24.02.2021 |
Системы анализа двигателей, FSA 050, FSA 450, FSA 500, FSA 720, FSA 740, FSA 750, FSA 760 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
16741-97 01.11.2002 |
Системы анализа двигателей, PMS 100, MOT 240/250/ 251, FSA 560 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16742-03 01.09.2008 |
Установки для измерений параметров топливных насосов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16742-07 01.11.2012 |
Установки для измерений параметров топливных насосов, форсунок и инжекторов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16742-14 19.12.2019 |
Установки для измерений параметров топливных насосов, форсунок и инжекторов, EPS 815, EPS 200, EPS 625, EPS 708 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
16742-97 01.11.2002 |
Устройства для проверки топливных насосов, EPS Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16744-97 01.01.2008 |
Приборы для регулировки света фар, EFLE Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24451-03 01.04.2008 |
Системы анализа выхлопных газов и измерения дымности, BEA 350, BEA 250, BEA 150 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24451-06 01.07.2011 |
Системы анализа выхлопных газов и измерения дымности, BEA 350, BEA 250, BEA 150, BEA 850, BEA 840, BEA 810 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24451-09 01.12.2014 |
Системы анализа выхлопных газов и измерения дымности, BEA 460, BEA 350, BEA 250, BEA 150, BEA 850, BEA 840, BEA 810 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
26110-03 01.12.2008 |
Дальномеры лазерные, DLE (DLE 30+, DLE 60, DLE 150, DLE 150 connect) Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
28497-04 01.01.2010 |
Станки балансировочные, BRS 600, BRS 700, BRS 800 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
28497-08 01.01.2014 |
Станки балансировочные, WBE4100, WBE4200, WBE4400, WBE4500, WBE5200, BRS600, BRS700, BRS800 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
30790-05 |
Дымомеры, EFAW 65/68 Bosch Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32214-06 01.07.2011 |
Дымомеры, RTM-430 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32214-13 30.09.2018 |
Дымомеры, RTM-430 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36826-08 |
Комплексы измерительные для диагностирования тормозной системы и подвески автомобилей, SDL260 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
38534-08 01.09.2013 |
Дальномеры лазерные, DLE 50 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
40857-09 01.08.2014 |
Дальномеры лазерные, DLE 70 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41700-09 01.11.2014 |
Приборы для контроля геометрии ходовой части автомобилей, FWA мод. 4630 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44548-10 28.07.2021 |
Нивелиры оптические , CST/berger SAL20ND, CST/berger SAL24ND, CST/berger SAL28ND и CST/berger SAL32ND Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44549-10 28.07.2021 |
Тахеометры электронные, CST/berger CST-302R, CST/berger CST-305R Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44550-10 28.07.2020 |
Нивелиры лазерные ротационные, GRL 150 HV, GRL 300 HV Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44551-10 28.07.2020 |
Дальномеры лазерные, GLM 150, GLM 250 VF Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
44552-10 01.08.2015 |
Дальномеры лазерные, DLE 40 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47966-11 30.09.2021 |
Нивелиры оптические , GOL 20 D, GOL 26 D Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49716-12 05.05.2017 |
Станки балансировочные, WBE Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
50858-12 17.08.2017 |
Дальномеры лазерные, GLM 50 Professional и GLM 80 Professional Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
51898-12 30.11.2017 |
Приборы для измерений параметров света фар автотранспортных средств, MLD1, MLD9 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56028-13 19.12.2018 |
Нивелиры оптические , GOL 32 D Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58587-14 25.09.2019 |
Стенды тормозные, BSA мод. 250, 251, 252, 510, 512, 540, 542, 4211, 4212, 4310, 4311, 4340, 4341, 4342, 4343, 4361, 4440, 4211S2, 4212S1, 4231S10, 4231S12, 4340S1, 4342S1, 4343S1, 4361S1, 4361S40, 4440S1, 4440S40, 5315, 5315S40, 5315S41, 5345, 5615, 5615S40, 5615S41 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
58644-14 29.09.2019 |
Устройства для измерений углов установки колес автомобилей, FWA мод. FWA 4510, FWA 4630, FWA 4650, FWA 4650 S1, FWA 4650 S3, FWA 4650 S5, FWA 9000 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
59160-14 26.11.2019 |
Комплексы измерительные для диагностирования тормозной системы и подвески автотранспортных средств, Нет данных Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60740-15 21.05.2020 |
Дальномеры лазерные, GLM 30, GLM 40 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
62373-15 25.11.2020 |
Дальномеры лазерные, GLM 100 C Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63878-16 12.05.2021 |
Газоанализаторы, BEA 050, BEA 055, BEA 060, BEA 065, BEA 460, BEA 250, BEA 350 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
65133-16 15.09.2021 |
Дымомеры оптические, BEA 070 Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68627-17 12.09.2022 |
Термодетекторы, GIS 1000 C Фирма "Robert Bosch GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Дымомеры (RTM-430)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦМС ПРОГРЕСС" (1771) | 5 | 5 | 0 | 0 | 4 | 4 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 1 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «ЦМС КАРТЕСТ» (RA.RU.314077) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Дымомеры (RTM-430)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
1651 | 2193 |
|
ФБУ Белгородский ЦСМ Белгородская область |
1735 | 2193 |
|
ФБУ Брянский ЦСМ Брянская область |
1831 | 2193 |
|
ФБУ Калининградский ЦСМ Калининградская область |
2220 | 2193 |
|
ФБУ Калужский ЦСМ Калужская область |
960 | 2193 |
Программное обеспечение
Встроенное программное обеспечение «ESA» (далее - ПО) предназначено для взаимодействия узлов дымомеров RTM-430, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ESA |
ESA.exe |
3.30 |
92506B00 |
CRC32 |
Программное обеспечение защищено от несанкционированного доступа и соответству-
ет уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Дымомеры RTM-430. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дымомерам RTM-430
-
1. ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния».
-
2. ГОСТ 17.2.2.01-84 «Охрана природы. Атмосфера. Дизели автомобильные. Дымность отработавших газов. Нормы и методы измерений».
-
3. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей».
-
4. Техническая документация «Robert BOSCH GmbH», Германия.
Изготовитель
«Robert BOSCH GmbH», ГерманияFranz-Oechsle Str. 4, 73207, Plochingen, Germany
Тел.: +49 711 811-0
E-mail: info@bosch.com
Заявитель
ООО «Роберт Бош»129515, Москва, ул. Академика Королева, 13, стр.5 Тел.: +7 (495) 626-5869, факс: +7(495) 935-7181
E-mail: info@ru.bosch.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Принцип действия дымомеров RTM-430 основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Отработавшие газы через пробоотборный зонд поступают в измерительную камеру (кювету), рабочая длина которой составляет 430 мм. С одной стороны кюветы расположен источник, с другой — приемник света. Источник представляет собой светоизлучающий диод, который испускает свет с длиной волны 560 нм. На противоположной стороне камеры фотодиод принимает поступающий свет. В зависимости от плотности дыма изменяется степень прохождения света, падающего на принимающий фотодиод. Для отсечения отработавших газов на выходе кюветы используется воздушный поток, создаваемый специальными вентиляторами. Для защиты от осадков отработавших газов оптической системы внутри кюветы и удаления их после работы в дымомерах RTM-430 предусматривается продувка кюветы с помощью воздуха, подающегося через специальный клапан. Для избежания конденсации воды на стенках измерительной камеры и удерживания температуры отработавших газов выше точки росы измерительная камера снабжена нагревательным устройством.
Конструктивно дымомеры RTM-430 представляют собой переносной блок, включающего измерительную кювету, блок источника и приёмника света, зеркала, вентиляторы и нагревательный элемент. На передней панели расположены отверстие для присоединения пробоотборного зонда, выход отработавших газов, контрольная лампа, порт RS232 для подключения к анализатору выхлопных газов или персональному компьютеру. На нижней панели расположено отверстие для установки светофильтров, предназначенных для поверки и калибровки дымоме-ров RTM-430. На боковых панелях расположены защитные крышки доступа к измерительной камере.
Для предотвращения несанкционированного доступа к внутренним частям дымомеров RTM-430 производится пломбирование специального отверстия на передней панели в месте обозначенным «А».
Схема пломбирования дымомеров RTM-430 от несанкционированного доступа:
Фотография общего вида дымомеров RTM-430
|
Наименование характеристик |
Значение характеристики |
|
Диапазон измерений дымности: | |
|
- коэффициент поглощения света (k), м-1 |
0 - 9,99 |
|
- коэффициент ослабления света (N), % |
0 - 99,9 |
|
Дискретность отсчитывания измерений: | |
|
- коэффициент поглощения света (k), м-1 |
0,01 |
|
- коэффициент ослабления света (N), % |
0,1 |
|
Пределы допускаемых значений абсолютной погрешности измерений, не более: | |
|
- коэффициент поглощения света (k), м-1 |
±0,08 |
|
- коэффициент ослабления света (N), % |
±2 |
|
Время выхода на режим (при температуре окружающей среды 20 °С), с, |
240 |
|
не более: | |
|
Напряжение питания переменного тока, В |
220±10% |
|
Частота, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
+5...+40 |
|
- относительная влажность, % |
0...90 |
|
- атмосферное давление, Па |
775.1060 |
|
Габаритные размеры (ДхШхВ), мм, не более |
594х203х151 |
|
Масса, кг, не более |
8,0 |
Лист № 3 Всего листов 4
