Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора (индикатора), который закреплен на стойке (модификации весов с индексом S выпускаются без стойки). Весы выполнены из нержавеющей стали. Весы могут быть оснащены поддонным крюком.

Общий вид весов представлен на рисунке 1.

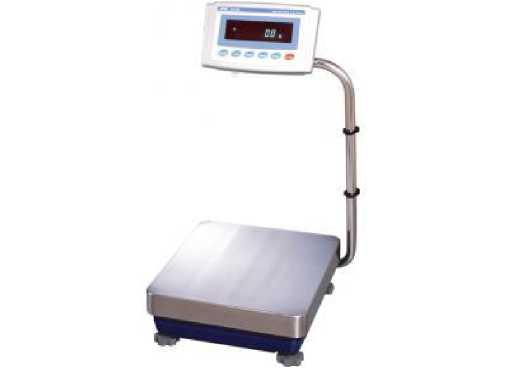

Весы GP

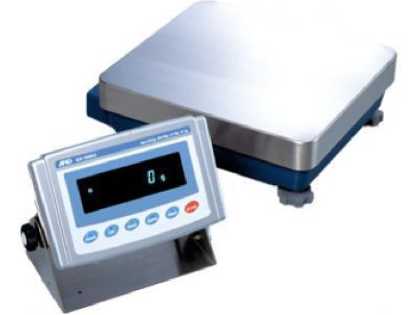

Весы GP-S

Рисунок 1 - Общий вид весов GP

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на вакуум-флуоресцентный дисплей.

Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ Р 53228-2008):

• - устройство установки по уровню (Т.2.7.1);

• - полуавтоматическое устройство установки нуля (Т.2.7.2.2);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство установки нуля и уравновешивания тары (4.6.9);

• - устройство выборки массы тары (Т.2.7.4);

• - цифровое показывающее устройство с отличающимся делением (3.4.1);

- полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5).

Весы оснащены последовательным интерфейсом передачи данных RS232C.

Весы имеют следующие режимы работы (4.20):

- счетный режим;

- суммирование;

- вычисление процентных соотношений.

Весы выпускаются в различных модификациях, отличающихся метрологическими характеристиками, массой, габаритными размерами.

На маркировочной табличке весов указывают:

- обозначение типа весов;

- класс точности;

- значения Max, Min, e;

- торговую марку изготовителя и его полное наименование;

- торговую марку или полное наименование представителя изготовителя;

- серийный номер;

- идентификационный знак на каждой составной части весов;

- знак утверждения типа;

- диапазон температур.

Знак поверки в виде наклейки наносится на грузоприемное устройство. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Место нанесения наклейки

Место нанесения пломбы

Место нанесения пломбы

Рисунок 2 - Схема пломбировки весов

• 1. Весы ................................................................................................................................1 шт.

• 2. Адаптер сетевого питания ............................................................................................1 шт.

• 3. Руководство по эксплуатации .....................................................................................1 экз.

Максимальная (Мах) нагрузка, поверочное деление (е), число поверочных делений (n),

действительная цена деления (d) в зависимости от модификации весов приведены в таблице 2-3. Таблица 2

Таблица 3
