Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

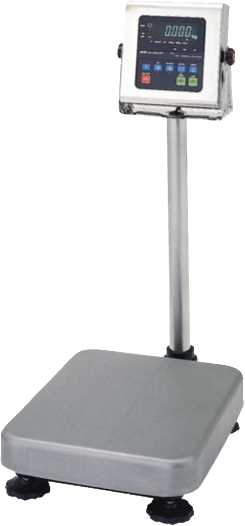

Весы серии HV-WP

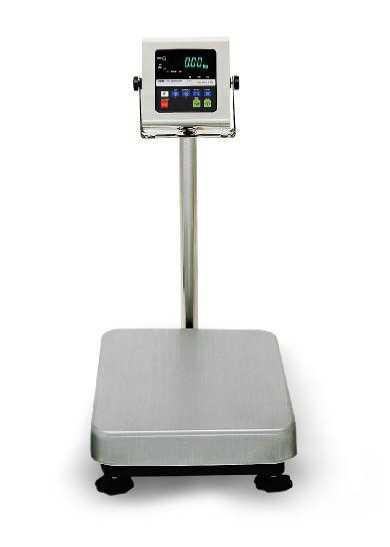

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты

ГОСТ Р 53228-2008):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство установки по уровню (Т.2.7.1).

Весы снабжены следующими функциями:

• - подсчет количества образцов;

• - суммирование результатов измерений;

• - взвешивание в процентах;

• - сигнализация о перегрузке весов;

• - порционного взвешивания.

К весам может быть подключен интерфейс RS 232 для связи с электронными устройствами (ПЭВМ, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика, возникающей под действием силы тяжести взвешиваемого груза в аналоговый электрический сигнал, изменяющийся пропорционально его массе. Далее электрический сигнал поступает на вход электронного весоизмерительного прибора, который обрабатывает измерительную информацию и выводит на дисплей измеренное значение массы груза.

Весы серии HV-WP изготавливаются многоинтервальными и в следующих модификациях: HV-15KV-WP, HV-60KV-WP, HV-200KV-WP. Весы серии HW-WP выпускаются однодиапазонными и в следующих модификациях: HW-10KV-WP, HW-60KV-WP, HW-100KW-WP, HW-200KV-WP.

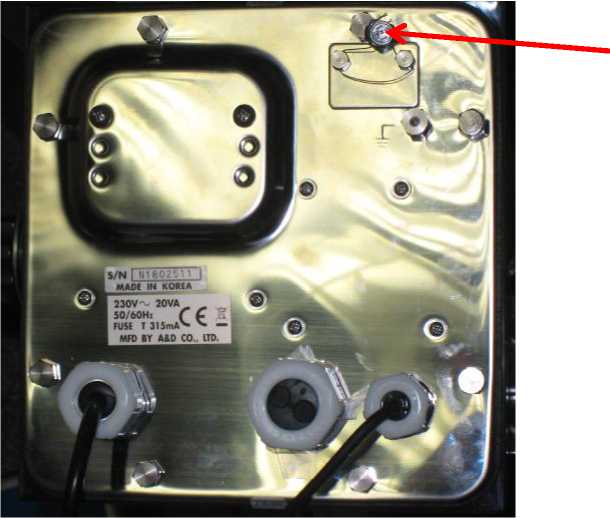

Место нанесения свинцовой пломбы на заднюю панель блока управления весов

Рисунок 2 - Место пломбировки весов

• 1. Весы................................................................................................................................... 1 шт.

• 2. Адаптер сетевого питания.................................................................................................1 шт.

• 3. Эксплуатационная документация..........................................................................1 комплект

Таблица 3.

Весы имеют сертификаты соответствия Директиве EC 2009/23/EC по неавтоматическим весоизмерительным приборам № T2805 Revision 1 от 14.06.2006 и № UK 2549 Revision 2 от 11.02.2010 (кроме моделей HV-60KV-WP, HV-200KV-WP, HW-10KV-WP, HW-200KV-WP).
