50336-12 Уровнемеры ультразвуковые
(PROBE мод. The Probe и SITRANS PROBE LU)
Назначение средства измерений:
Уровнемеры ультразвуковые PROBE модификации The Probe и SITRANS PROBE LU (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в системах автоматического контроля, регулирования и управления технологическими процессами, отображения результатов измерений уровня на показывающем устройстве и преобразования в выходной электрический сигнал.
Аналитический паспорт типа средства измерений
50336-12 — Уровнемеры ультразвуковые
PROBE мод. The Probe и SITRANS PROBE LU
Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
КИТАЙ
МПИ: 1 год
Действует
0
организаций0
владельцев0
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
6
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 0
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

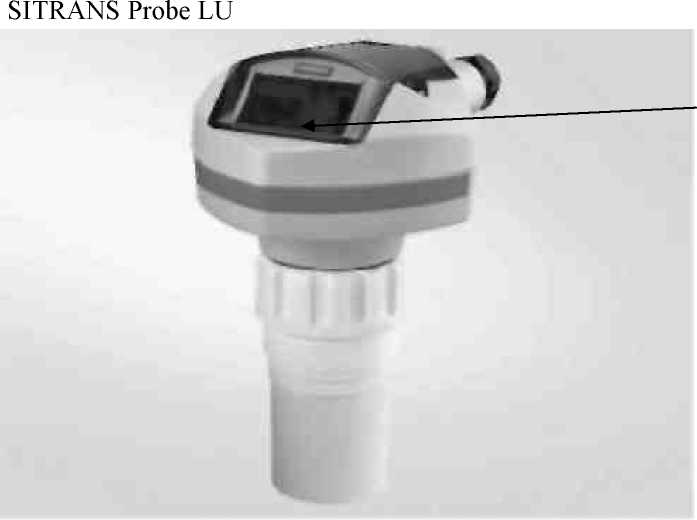

Уровнемеры ультразвуковые
Рисунок № 1
Внешний вид.
Уровнемеры ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 09.07.2017
Номер записи - 139767
ID в реестре СИ - 362167
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№393 от 2018.03.05 О продлении срока действия свидетельств об утверждении типа
Наличие аналогов СИ: Уровнемеры ультразвуковые (PROBE мод. The Probe и SITRANS PROBE LU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50336-12 Уровнемеры ультразвуковые (PROBE мод. The Probe и SITRANS PROBE LU) Фирма "Siemens AG" (ГЕРМАНИЯ ) |
65555-16 Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У) АО «ТЕККНОУ» (РОССИЯ г. Санкт-Петербург) |
Все средства измерений Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50336-12 09.07.2017 |
Уровнемеры ультразвуковые, PROBE мод. The Probe и SITRANS PROBE LU Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
50337-12 07.06.2022 |
Уровнемеры ультразвуковые с преобразователями, SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
63664-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL250 ST-S SA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63665-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63666-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL280 RN-S SA, SIWAREX WL270 CP-S SB, SIWAREX WL270 CP-S SA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63669-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL270 K-S CA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Уровнемеры ультразвуковые (PROBE мод. The Probe и SITRANS PROBE LU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Уровнемеры ультразвуковые (PROBE мод. The Probe и SITRANS PROBE LU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
7636 | 6593 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3493 | 6593 |
|
ФБУ Вологодский ЦСМ Вологодская область |
3490 | 6593 |
|
ФБУ Воронежский ЦСМ Воронежская область |
4836 | 6593 |
|
ФБУ Липецкий ЦСМ Липецкая область |
5937 | 6593 |
Программное обеспечение
Встроенное программное обеспечение размещено в устройстве хранения программ энергонезависимой памяти EEPROM. Считывание встроенного программного обеспечения производится из устройства хранения программ энергонезависимой памяти EEPROM с использованием специализированного программатора PROFIBUS PA.
Встроенное программное обеспечение обеспечивает:
-
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- формирование выходного аналогового и цифрового сигналов.
-
- диагностику аппаратной части уровнемера.
Программное обеспечение (ПО) имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Идентификационные данные программного обеспечения
|
ТИП |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор про граммного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Уровень защиты программно-го обеспечено МИ 32862010 |
|
SITRANS PROBE LU |
PROBE LU HART |
CP PROBELU- HART REL 3.00.00 |
3.00.00-00 |
0x25E1 |
n/a |
С |
|
The Probe |
SIMATIC PDM |
A |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации в правом верхнем углу.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым PROBE модификации The Probe и SITRANS PROBE LU
-
1 ГОСТ 8.477-82 «ГСП. Государственная поверочная схема для средств измерений уровня жидкости».
-
2 Техническая документация фирмы «Siemens AG», Германия
Заявитель
Общество с ограниченной ответственностью «Сименс» Адрес: 115184, Россия, Москва, ул. Большая Татарская, 9.Тел.: +7(495) 737-2486, Факс: +7(495) 737-2399, е-mail: sc.ru@siemens.com
Испытательный центр
ГЦИ СИ ФГУ «Нижегородский ЦСМ». Регистрационный номер № 30011-08, Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, 1.Телефон: +7 831 428 57 27, факс: +7 831 428 57 48,
e-mail: ncsmnnov@sinn.ru
Уровнемеры состоят из преобразователя и электронного блока, выполненных в едином корпусе. Уровнемер модификации SITRANS PROBE LU имеет также программатор, выполненный в отдельном корпусе.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания (рабочая частота от 13 кГц до 43 кГц) и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока уровнемера в акустические колебания, излучаемые лицевой поверхностью преобразователя. В моменты пауз между импульсами преобразователь используется для обратного преобразования энергии отраженного акустического сигнала в электрический сигнал, поступающий далее на вход электронного блока.
Электронный блок измеряет интервал времени между и излучением прямого и получением отраженного акустического сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкости или сыпучего материала.
Эхо-сигнал обрабатывается прибором Probe по запатентованным технологиям фирмы Milltronics «Sonic Intelligence». Это позволяет уверенно различать шум и истинный эхо-сигнал. Время прохождения импульса до материала и обратно с учетом температурной компенсации преобразуется в электронном блоке в расстояние, отображаемое на дисплее, в токовый выход, а также может использоваться для активизации реле.
Программирование уровнемера модификации The Probe осуществляется с помощью двух кнопок, находящихся под крышкой уровнемера, а уровнемера модификации SITRANS PROBE LU с помощью программатора.
Программирование включает в себя прокрутку меню, конфигурирование, выбор диапазона и единиц измерения.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью встроенного в уровнемер температурного датчика.
Присоединение уровнемеров к резервуару осуществляется резьбовым или фланцевым способом. Способ присоединения определяется требованиями заказчика.

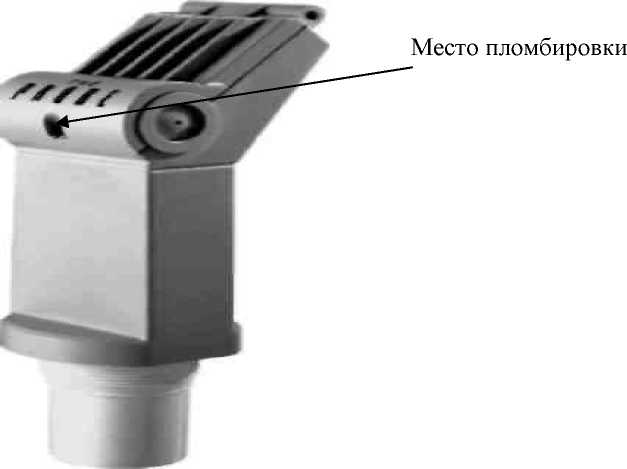

Фотографии общего вида и места нанесения наклеек и пломб:
