Номер по Госреестру СИ: 63669-16
63669-16 Датчики весоизмерительные
(SIWAREX WL270 K-S CA)
Назначение средства измерений:
Датчики весоизмерительные SIWAREX WL270 K-S CA (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным SIWAREX WL270 K-S CA
-
1. ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы "Siemens AG", Германия
Поверка
Поверка осуществляется в соответствии с приложением ДА «Методика поверки» ГОСТ 8.631-2013.Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Знак поверки наносится в паспорт.
Изготовитель
Фирма «Siemens AG», подразделение «Siemens Sensors and Communication Ltd.», Китай Адрес: 117, Guangxian Road, Qixianling, High-Tech Industry Zone, Dalian City, Liaoning Province 116023, P.R., ChinaТел: +86 411 82790415
Факс: +86 411 82790351
Http: http://www.siemens.com.cn
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 198005, г. Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.

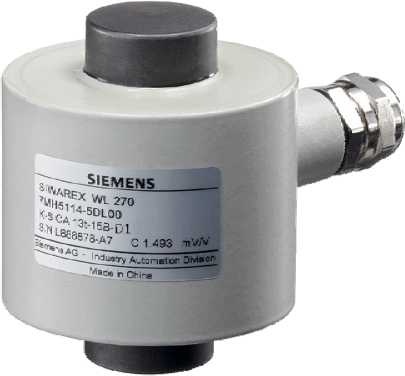

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя ;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
-
1. Датчик с кабелем - 1 шт.
-
2. Паспорт - 1 экз.
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
D | ||
Максимальное число поверочных интерва-nmax = Emax /п |
1000 |
400 |
200 |
Максимальная нагрузка, Emax, т |
2,8; 6; 13; 28; 60 |
130; 280 |
350; 500 |
Минимальная нагрузка, Emin, т |
0 | ||
Минимальный поверочный интервал, nmin, кг |
Emax /1000 | ||
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 50п вкл. |
± 0,35п |
св. 50п до 200п вкл. |
± 0,70п |
св. 200п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке Сцц, выраженный
Номинальный выходной сигнал, мВ/В
Значение входного сопротивления датчиков, Ом:
-
- для Emax: 2,8; 6; 13; 28; 60; 130; 280 т......................................................275 ±50
Значение выходного сопротивления датчиков, Ом:
-
- для Emax: 2,8; 6; 13; 28; 60; 130; 280 т.....................................................245 ±0,2
-
- для Emax: 350; 500 т .............................................................................480 ±4,8
Условия измерений:
- предельные значения температуры, °С................................
от минус 10 до плюс 40
от минус 35 до плюс 65
...........................СН
Диапазон температур работоспособности и хранения, °С.........
Обозначение по влажности...............................................
Напряжение питания, В......................................................................от 6 до 12
Габаритные размеры (диаметр, высота), мм, не более.....................................236, 275
Масса, кг, не более........................................................................................20
Вероятность безотказной работы за 2000 ч.......................................................0,9
