Номер по Госреестру СИ: 63665-16
63665-16 Датчики весоизмерительные
(SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB)
Назначение средства измерений:
Датчики весоизмерительные SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.

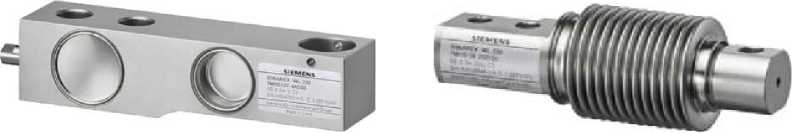

Внешний вид.
Датчики весоизмерительные
Рисунок № 1

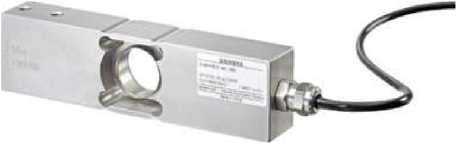

Внешний вид.
Датчики весоизмерительные
Рисунок № 2

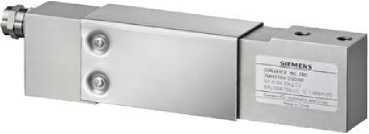

Внешний вид.
Датчики весоизмерительные
Рисунок № 3

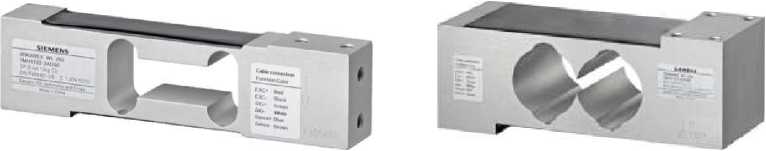

Внешний вид.
Датчики весоизмерительные
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB
1. ГОСТ Р 8.631-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы "Siemens AG", Германия
Изготовитель
Фирма «Siemens AG», подразделение «Siemens Sensors and Communication Ltd.», Китай Адрес: 117, Guangxian Road, Qixianling, High-Tech Industry Zone, Dalian City, Liaoning Province 116023, P.R., ChinaТел: +86 411 82790415
Факс: +86 411 82790351
Http: http://www.siemens.com.cn
Испытательный центр
ФГУП «ВНИИМ им. Д. И. Менделеева»Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.
Внешний вид датчиков показан на рисунке 1, 2.
SIWAREX WL230 SB-S SA
SIWAREX WL230 BB-S SA
SIWAREX WL260 SP-S SA
SIWAREX WL260 SP-S SC
Рисунок 1 - Внешний вид датчиков
SIWAREX WL260 SP-S AA
SIWAREX WL260 SP-S AB
Рисунок 2 - Внешний вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
-
- торговая марка изготовителя;
-
- модификация весоизмерительного датчика;
-
- максимальная нагрузка Emax;
-
- серийный номер;
-
- знак утверждения типа.
-
1. датчиков SIWAREX WL230 SB-S SA.
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение* | |
Класс точности по ГОСТ 8.631-2013 |
С | |
Максимальное число поверочных интервалов, nmax = Етах /п |
3000 | |
Максимальная нагрузка, Етах, кг |
500 |
1000, 2000, 5000 |
Минимальная нагрузка, Ет;п, кг |
0 | |
Минимальный поверочный интервал, nmin, кг |
Етах /10000 |
Етах /15000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
Интервалы измерений |
Пределы допускаемой погрешности тре |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В.....................................................2,0±0,2%
Значение входного сопротивления датчиков, Ом........................................1000±10
Значение выходного сопротивления датчиков, Ом........................................1004±5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Ещах), габаритные размеры и масса датчиков приведены в таблице 3.
Таблица 3
Максимальная нагрузка, Етах, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
500 |
130 |
32 |
32 |
0,8 |
1000 |
130 |
32 |
32 |
0,8 |
2000 |
130 |
32 |
36 |
1,2 |
5000 |
172 |
38 |
44 |
2,06 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
-
2. датчиков SIWAREX WL230 BB-S SA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Етт) и минимальный поверочный интервал (nmin) приведены в таблице 4.
Таблица 4
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интерва-nmax = Emax /п |
3000 |
Максимальная нагрузка, Emax, кг |
10, 20, 50, 100, 200, 350, 500 |
Минимальная нагрузка, Emin, кг |
0 |
Минимальный поверочный интервал, nmin, кг |
Emax /15000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 5.
Таблица 5
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В......................................................2,0±0,02
Значение входного сопротивления датчиков, Ом..........................................460±50
Значение выходного сопротивления датчиков, Ом.......................................350±3,5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Ещах), габаритные размеры и масса датчиков приведены в таблице 6.
Таблица 6
Максимальная нагрузка, Етах, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
20, 50, 100, 200, 350, 500 |
120 |
39 |
39 |
0,6 |
Вероятность безотказной работы за 2000 ч
0,9
-
3. датчиков SIWAREX WL260 SP-S SA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Етт) и минимальный поверочный интервал (nmin) приведены в таблице 7.
Таблица 7
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интерва-nmax = Emax /v |
3000 |
Максимальная нагрузка, Emax, кг |
50, 75, 100, 150, 200 |
Минимальная нагрузка, Emin, кг |
0 |
Минимальный поверочный интервал, vmin, кг |
Emax /9000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала v, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 8.
Таблица 8
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом..........................................430±60
Значение выходного сопротивления датчиков, Ом.........................................351±2
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Ещах), габаритные размеры и масса датчиков приведены в таблице 9.
Таблица 9
Максимальная нагрузка, Етах, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
50, 75, 100, 150, 200 |
150 |
31 |
38 |
1,087 |
Вероятность безотказной работы за 2000 ч
0,9
-
4. датчиков SIWAREX WL260 SP-S SC
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Етп) и минимальный поверочный интервал (nmin) приведены в таблице 10.
Значение поверочного интервала п, кг..................................................
Етах / п
max
Таблица 10
Наименование характеристики |
Значение* | ||
С3 |
С3 MR |
C4 MR | |
Класс точности по ГОСТ 8.631-2013 |
С | ||
Максимальное число поверочных интерва-nmax = Еmax /v |
3000 |
4000 | |
Максимальная нагрузка, Emax, кг |
10, 20, 50, 100, 200, 300, 400, 500 |
10, 20, 50 | |
Минимальная нагрузка, Emin, кг |
0 | ||
Минимальный поверочный интервал, vmin, кг |
Emax /10000 |
Emax /20000 |
Emax /40000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С.
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 11.
Таблица 11
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500n вкл. |
± 0,35v |
св. 500n до 2000n вкл. |
± 0,70v |
св. 2000n |
± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом:
-
- для Етах: 10, 20, 50 кг ...........................................................................380±15
-
- для Етах: 100, 200, 300, 400, 500 кг.........................................................350±3,5
Значение выходного сопротивления датчиков, Ом.......................................350±3,5
Условия измерений:
-
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Етах), габаритные размеры и масса датчиков приведены в таблице 12.
Таблица 12
Максимальная нагрузка, Етах, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
10, 20, 50 |
150 |
25 |
40 |
1,25 |
100, 200, 300, 400, 500 |
174 |
45 |
64 |
3,14 |
Вероятность безотказной работы за 2000 ч
0,9
-
5. датчиков SIWAREX WL260 SP-S AA
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (птах), максимальная нагрузка (Етах), минимальная нагрузка (Етт) и минимальный поверочный интервал (nmin) приведены в таблице 13.
Таблица 13
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
С | ||
Максимальное число поверочных интервалов, nmax = Еmax /v |
3000 | ||
Максимальная нагрузка, Ещк, кг |
3, 5, 10 |
20, 50 |
100 |
Минимальная нагрузка, Ет;п, кг |
0 | ||
Минимальный поверочный интервал, vmin, кг |
Етах /15000 |
Етах /7500 |
Етах /12000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 14.
Таблица 14
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
± 0,35п |
св. 500п до 2000п вкл. |
± 0,70п |
св. 2000п |
± 1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом............................................409±6
Значение выходного сопротивления датчиков, Ом:..........................................350 ±3
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Emax), габаритные размеры и масса датчиков приведены в таблице 15.
Таблица 15
Максимальная нагрузка, Emax, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
3, 5, 10, 20, 50, 100 |
150 |
25 |
40 |
0,5 |
Вероятность безотказной работы за 2000 ч.......................................................0,9
-
6. датчиков SIWAREX WL260 SP-S AB
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 13.
Таблица 13
Наименование характеристики |
Значение* |
Класс точности по ГОСТ 8.631-2013 |
С |
Максимальное число поверочных интерва-nmax = Emax /п |
3000 |
Максимальная нагрузка, Emax, кг |
50, 75, 100, 150, 200, 300, 500 |
Минимальная нагрузка, Emin, кг |
0 |
Минимальный поверочный интервал, nmin, кг |
Emax /10000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Етах / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 14.
Таблица 14
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500n вкл. |
± 0,35v |
св. 500n до 2000n вкл. |
± 0,70v |
св. 2000n |
± 1,05v |
Невозврат выходного сигнала при возврате к минимальной нагрузке CDR, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В........................................................2,0±0,2
Значение входного сопротивления датчиков, Ом............................................409±6
Значение выходного сопротивления датчиков, Ом:..........................................350 ±3
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Максимальная нагрузка (Ещах), габаритные размеры и масса датчиков приведены в таблице 15.
Таблица 15
Максимальная нагрузка, Emax, кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | ||
Длина |
Ширина |
Высота | ||
50, 75, 100, 150, 200, 300, 500 |
191 |
76 |
75 |
2,2 |
Вероятность безотказной работы за 2000 ч
0,9
