Номер по Госреестру СИ: 63664-16
63664-16 Датчики весоизмерительные
(SIWAREX WL250 ST-S SA)
Назначение средства измерений:
Датчики весоизмерительные SIWAREX WL250 ST-S SA (далее-датчики) предназначены для измерений и преобразования, воздействующей на датчик силы тяжести взвешиваемого объекта, в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и на фирменную наклейку на корпусе датчика.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в ГОСТ 8.613-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным SIWAREX WL250 ST-S SA
-
1. ГОСТ 8.613-2013 «ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний».
-
2. ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
-
3. Техническая документация фирмы "Siemens AG", Германия
Изготовитель
Фирма «Siemens AG», подразделение «Siemens Sensors and Communication Ltd.», Китай Адрес: 117, Guangxian Road, Qixianling, High-Tech Industry Zone, Dalian City, Liaoning Province 116023, P.R., ChinaТел: +86 411 82790415
Факс: +86 411 82790351
Http: http://www.siemens.com.cn
Испытательный центр
ФГУП «ВНИИМ им. Д.И. Менделеева»Адрес: 198005, г. Санкт-Петербург, Московский пр-кт, 19
Тел. (812) 251-76-01, факс (812) 713-01-14
Е-mail: info@vniim.ru, http://www.vniim.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, кабеля питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Модификации датчиков отличаются максимальной нагрузкой. Варианты исполнения отличаются габаритными размерами, массой и материалом упругого элемента.

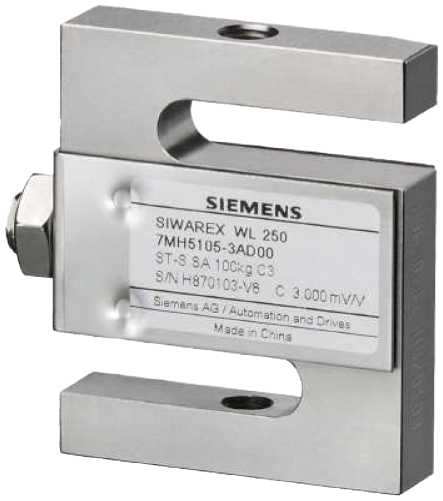

Внешний вид датчиков показан на рисунке 1.
Рисунок 1 - Внешний вид датчиков
Маркировка датчиков производится на фирменной наклейке, на которой нанесены:
- торговая марка изготовителя ;
- модификация весоизмерительного датчика;
- максимальная нагрузка Emax;
- серийный номер;
- знак утверждения типа.
-
1. Датчик с кабелем - 1 шт.
-
2. Паспорт - 1 экз.
Класс точности по ГОСТ 8.631-2013, максимальное число поверочных интервалов (nmax), максимальная нагрузка (Ещах), минимальная нагрузка (Emin) и минимальный поверочный интервал (nmin) приведены в таблице 1.
Таблица 1
Наименование характеристики |
Значение* | ||
Класс точности по ГОСТ 8.631-2013 |
С | ||
Максимальное число поверочных интерва-nmax = Emax /п |
3000 | ||
Максимальная нагрузка, Emax, кг |
50, 100 |
250, 500, 1000, 2500 |
5000, 10000 |
Минимальная нагрузка, Emin, кг |
0 | ||
Минимальный поверочный интервал, nmin, кг |
Emax /7000 |
Emax /10000 |
Emax /12000 |
Примечание: * Метрологические характеристики приведены для предельных значений температуры от минус 10 °С до плюс 40 °С. |
Значение поверочного интервала п, кг..................................................Emax / nmax
Пределы допускаемых погрешностей датчиков различных модификаций приведены в таблице 2.
Таблица 2
Интервалы измерений |
Пределы допускаемой погрешности mpe |
до 500п вкл. |
±0,35п |
св. 500п до 2000п вкл. |
±0,70п |
св. 2000п |
±1,05п |
Невозврат выходного сигнала при возврате к минимальной нагрузке Сгж, выраженный
через поверочный интервал v.................................................................................±0,5
Номинальный выходной сигнал, мВ/В.....................................................3,0±0,008
Значение входного сопротивления датчиков, Ом..........................................430±60
Значение выходного сопротивления датчиков, Ом.......................................350±3,5
Условия измерений:
- предельные значения температуры, °С................................от минус 10 до плюс 40
Диапазон температур работоспособности и хранения, °С.........от минус 35 до плюс 65
Обозначение по влажности..........................................................................СН
Напряжение питания, В......................................................................от 5 до 12
Габаритные размеры (длина, ширина, высота), мм, не более......................113, 47, 178
Масса, кг, не более.........................................................................................6
Вероятность безотказной работы за 2000 ч.......................................................0,9
