Номер по Госреестру СИ: 49560-12
49560-12 Измерители средней мощности лазерного излучения
(Comet 1K, Comet 10K и Comet 10K-HD)
Назначение средства измерений:
Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD (далее по тексту - измерители) предназначены для измерений средней мощности непрерывного лазерного излучения.

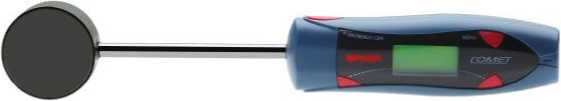

Внешний вид.
Измерители средней мощности лазерного излучения
Рисунок № 1
Внешний вид.
Измерители средней мощности лазерного излучения
Рисунок № 2

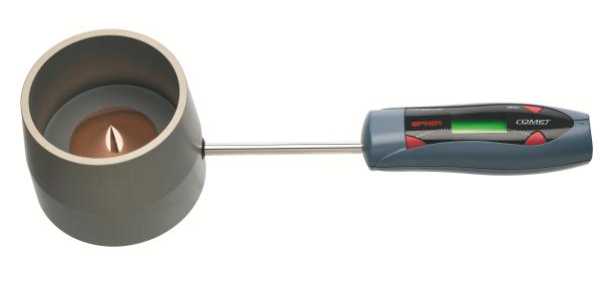

Внешний вид.
Измерители средней мощности лазерного излучения
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.04.2017
Номер записи - 138836
ID в реестре СИ - 361236
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет данных, Измеритель средней мощности лазерного излучения Co, Comet 1K, Comet 10K и Comet 10K-HD,
Производитель
Изготовитель - Фирма "Ophir Optronics Ltd."
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители средней мощности лазерного излучения (Comet 1K, Comet 10K и Comet 10K-HD)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ophir Optronics Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
48393-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, 3А, 3А-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30A-ВВ 18, 30A-P-17, 30А-N-18, 50(150)A-BB-26, 50A-BF-DIF-18 Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48394-11 16.11.2026 |
Преобразователи измерительные фотоэлектрические лазерного излучения, PD300, PD300-R, PD300-1W, PD300-3W, PD300-R-3W, PD300-UV, PD300-R-UV, PD300-TP, PD300-IR, PD300-R-IR, PD300-IRG, PD300-BB Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48395-11 06.12.2016 |
Преобразователи измерительные фотоэлектрические лазерного излучения, PD10, PD10-pJ и PD10-IR-pj Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
|
48396-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, F150A-BB-26, FL250A-BB-35, FL250A-LP1-35, FL250A-EX-50, FL400A-BB-50, FL400A-LP-50, FL500A, FL500A-LP1, L250W, L300W-LP, 1000W, 1000W-LP, L1500W, L1500W-LP, 5000W, 5000W-LP, 10K-W Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
48397-11 06.12.2016 |
Преобразователи измерительные пироэлектрические лазерного излучения, PE9, PE9-F, РЕ10, PE10BB, РЕ25, PE25BF, РЕ25-DIF, PE25 BF-DIF, РЕ50, PE50BF, РЕ50HD, PE50-DIF, PE50-DIF-ER, PE50BF-DIF, PE100BF-DIF Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
|
48398-11 16.11.2026 |
Преобразователи измерительные термоэлектрические лазерного излучения, L50(150)A-ВВ-35, L50(150)A-LP1-35, L50(150)A-EX-35, 30(150)А-ВВ-18, 30(150)А-LP1-18, 30(150)A-SV-17, L40(150)A, L40(150)A-LP1, L50(150)A, L50(300)A, L50(300)A-LP1 Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ МП |
1 год |
|
49560-12 13.04.2017 |
Измерители средней мощности лазерного излучения, Comet 1K, Comet 10K и Comet 10K-HD Фирма "Ophir Optronics Ltd." (ИЗРАИЛЬ ) |
ОТ |
1 год |
Отчет IS_1 приводит обобщённую статистику по дружественным и недружественным странам с учетом таких параметров, как количество производителей средств измерений, типов средств измерений и поверок. Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Отчет содержит два интерактивных графика и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией сортировки по любой из колонок.
На графике "Дружественные и недружественные страны (по количеству типов СИ)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества типов СИ страны-производителя, внесенных в государственный реестр.
На графике "Дружественные и недружественные страны (по количеству производителей средств измерений)" отображаются два непересекающихся множества, обозначающих дружественные и недружественные страны. В каждое из множеств в виде кружков соответствующих размеров вписаны страны. Размер кружка зависит от количества организаций-производителей СИ, представляющих ту или иную строну.
Дополнительно, отчет сопровождается сводной таблицей по странам, содержащей информацию об отнесении страны к дружественной, а также количестве производителей, типов СИ и поверок в штуках и процентном соотношении.
Кто поверяет Измерители средней мощности лазерного излучения (Comet 1K, Comet 10K и Comet 10K-HD)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители средней мощности лазерного излучения (Comet 1K, Comet 10K и Comet 10K-HD)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Обработка результатов измерений и управление измерителей средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD производится с помощью программного обеспечения СМТ1К120.
Программное обеспечение Comet имеет уровень защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.
аблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа обработки данных и управления |
СМТ1К120 |
- |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации и методом наклеивания на оборотную сторону корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах (методиках) измерения приведены в руководстве по эксплуатации «Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD», раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD-
1. ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
-
2. Техническая документация фирмы-изготовителя «Ophir Optronics», Израиль.
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD. Методика поверки» МП 12. Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.
Основные средства поверки:
Рабочий эталон единицы средней мощности лазерного излучения РЭСМ (№ 27393-04 в Госреестре СИ РФ).
Заявитель
Общество с ограниченной ответственностью “Электростекло” (ООО “Электростекло”) Адрес: 119571 Москва, проспект Вернадского, 113-106Телефон: 8 (495) 234-5951
Факс: 8 (495) 433-5115
E-mail: zapros@elektrosteklo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08.Адрес: 119361, г. Москва, ул. Озерная, 46.
тел. 8 495 437-56-33, факс 8 495 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия измерителей основан на преобразовании оптического излучения в электрический сигнал. Электрический сигнал усиливается и преобразуется в цифровую форму цифровым индикатором.
Измерители выполнены в малогабаритных пластмассово-металлических корпусах.
Comet 1K
Comet 10K
Comet 10K-HD
Рисунок 1 - Общий вид
Измерители средней мощности лазерного излучения имеют три модификации Comet 1K, Comet 10K и Comet 10K-HD отличительные особенности приведены в таблице 1.
Таблица 1
|
Наименование характеристик |
Comet 1K |
Comet 10K |
Comet 10K-HD |
|
Спектральный диа пазон, мкм |
От 0,2 до 20 |
1,06 и 10,6 |
1,06 и 10,6 |
|
Диаметр приёмной площадки, мм |
50 |
100 |
55 |
|
Диапазон измерения средней мощности |
От 20 Вт до 1000 Вт |
От 200 Вт до 10 кВт |
От 200 Вт до 10 кВт |
Комплект поставки включает:
Таблица 4
|
Наименование |
Количество |
|
Средство измерений |
1 шт. * |
|
Батарея AA |
2 шт. |
|
«Измерители средней мощности лазерного излучения Comet 1K, Comet 10K и Comet 10K-HD. Руководство по эксплуатации» |
1 экз. |
|
Методика поверки |
1 экз. |
* количество и тип определяется требованием заказа.
Таблица 3
|
Параметры |
Comet 1K |
Comet 10K |
Comet 10K-HD |
|
Спектральный диапазон, мкм |
От 0,2 до 20 |
1,06 и 10,6 |
1,06 и 10,6 |
|
Диаметр приёмной площадки, мм |
50 |
100 |
55 |
|
Диапазон измерения средней мощности, Вт |
От 20 до 1000 |
От 200 до 10000 |
От 200 до 10000 |
|
Пределы допускаемой относительной | |||
|
погрешности измерения средней мощности, % |
±5 | ||
|
Средняя максимальная плотность мощности, кВт/см2, при значении | |||
|
средней мощности: 100 Вт |
10 | ||
|
200 Вт |
8 |
- |
- |
|
300 Вт |
6 |
- |
- |
|
500 Вт |
5 |
- |
- |
|
1 кВт |
4 |
3,5 |
7 |
|
2 кВт |
- |
2,8 |
6 |
|
3 кВт |
- |
2,5 |
5 |
|
5 кВт |
- |
1,5 |
3 |
|
10 кВт |
- |
1 |
2 |
|
Максимальная плотность энергии, Дж/см2, при длительности импульса: | |||||
|
< 100 нс |
0,3 |
1 | |||
|
10 мкс |
1 |
3 | |||
|
1 мс |
10 |
30 | |||
|
10 мс |
50 |
150 | |||
|
Батарея, номинальное напряжение, В |
2хАА, 6 В | ||||
|
Г абаритные размеры (ш х д х в), мм в базовой конфигурации |
50x295x39 |
100x345x50 |
110x350x87 | ||
|
Масса, кг, не более |
0,3 |
1,2 |
1,2 | ||
|
Условия эксплуатации: температура окружающего воздуха, °С |
+10 ... +30 | ||||
|
относительная влажность воздуха, % |
90 | ||||
|
атмосферное давление, мм рт. ст. |
760 ± 60 | ||||
|
Условия транспортировки: температура окружающего воздуха, °С |
От минус 20 до плюс 50 | ||||
