Номер по Госреестру СИ: 48393-11
48393-11 Преобразователи измерительные термоэлектрические лазерного излучения
(3А, 3А-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30A-ВВ 18, 30A-P-17, 30А-N-18, 50(150)A-BB-26, 50A-BF-DIF-18)
Назначение средства измерений:
Преобразователи измерительные термоэлектрические лазерного излучения 3А, 3А-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30А-ВВ 18, 30A-P-17, 30A-N-18, 50(150)A-BB-26, 50A-BF-DIF-18 (далее по тексту - преобразователи измерительные) предназначены для преобразования оптического сигнала в электрический.
Область применения: измерение и контроль мощности и энергии пучков лазерного излучения в различных областях науки и техники.

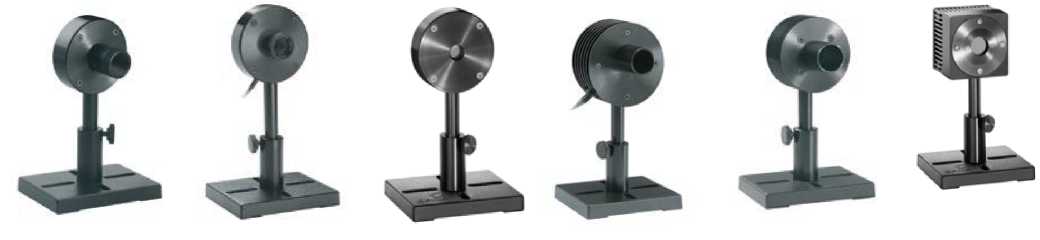

Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 1
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 2
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 3
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 4
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 5
Внешний вид.
Преобразователи измерительные термоэлектрические лазерного излучения
Рисунок № 6
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским методом на титульный лист паспорта и методом наклеивания этикетки на оборотную сторону корпуса прибора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методах (методиках) измерения приведены в паспорте.
Нормативные и технические документы
Нормативные и технические документы-
1. ГОСТ 8.275-2007 «Государственная поверочная схема для средств измерений средней мощности и энергии лазерного излучения».
-
2. Техническая документация фирмы-изготовителя «Ophir Optronics Ltd.», Израиль.
Поверка
Поверкаосуществляется в соответствии с методикой поверки «Преобразователи измерительные термоэлектрические лазерного излучения 3А, 3А-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30А-ВВ 18, 30A-P-17, 30А^-18, 50(150)A-BB-26, 50A-BF-DIF-18. Методика поверки» МП 08.Д4-11, утверждённой ГЦИ СИ ФГУП «ВНИИОФИ» в августе 2011 г.
Основные средства поверки:
-
1. Рабочий эталон единицы средней мощности лазерного излучения РЭСМ (№ 2739304 в Госреестре СИ РФ).
-
2. Нановольтметр/микроомметр 34420A (№ 47886-11 в Госреестре СИ РФ).
Заявитель
Общество с ограниченной ответственностью «Электростекло» (ООО «Электростекло») Адрес: Россия, г. Москва, 119571, проспект Вернадского, 113-106Телефон: 8 (495) 234-5951
Факс: 8 (495) 433-5115
E-mail: zapros@elektrosteklo.ru
Испытательный центр
Г осударственный центр испытаний средств измерений ФГУП «ВНИИОФИ», аттестат аккредитации № 30003-08, действителен до 01 января 2014 г.Адрес: 119361, г.Москва, ул. Озерная, 46.
тел. 8 495 437-56-33, факс 8 495 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия преобразователей измерительных основан на преобразовании оптического излучения в электрический сигнал.
Преобразователи измерительные выполнены в малогабаритных пластмассовометаллических корпусах.
10А 30А-ВВ 18
3А, 3А-Р
3A-FS
10А-Р
3A-P-FS-12
30A-P-17
12А-Р, 12А
50(150)A-BB-
26
50A-BF-DIF-
30А-Ы-18
Рисунок 1 - Общий вид.
Основной комплект поставки включает:
Таблица 2
Наименование |
Количество |
Преобразователь измерительный |
1 шт. * |
Блок питания / зарядное устройство |
1 шт. |
Штатив для фиксации |
1 шт. |
«Преобразователи измерительные термоэлектрические лазерного излучения ЗА, ЗА-Р, 3A-FS, 3A-P-FS-12, 10А, 10А-Р, 12А, 12А-Р, 30А-ВВ 18, 30A-P-17, 30А-№-18, 50(150)A-BB-26, 50A-BF-DIF-18. Паспорт» |
1 экз. |
Методика поверки |
1 экз. |
* количество и тип определяется требованием заказа.
Таблица 1
Параметры |
3A |
3А-Р |
3A-FS |
3A-P-FS-12 |
Спектральный диапазон, мкм |
0,19 - 20 |
0,15 - 6 |
0,19 - 20 |
0,22 - 2.1 |
Диаметр приёмной площадки, мм |
9,5 |
12 |
9,5 |
12 |
Номинальное значение коэффициента преобразования, нА/Вт |
30000 |
13500 |
30000 |
30000 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±3 | |||
Диапазон рабочих значений мощности |
60 мкВт - 3 Вт |
60 мкВт - 3 Вт |
30 мкВт - 3 Вт |
60 мкВт - 3 Вт |
Диапазон рабочих значений энергии |
20 мкДж - 2 Дж |
20 мкДж - 2 Дж |
15 мкДж - 2 Дж |
20 мкДж - 2 Дж |
Уровень шума, мкВт |
2 |
4 |
2 |
6 |
Температурный дрейф (в течении 30 минут), мкВт |
5-20 |
5-30 |
2-10 |
20-40 |
Средняя максимальная плотность мощности, кВт/см2 |
0,2 |
0,05 |
0,2 |
0,05 |
Максимальная плотность энергии, Дж/см2 (<100 нс; 0,5 мс; 2 мс; 10 мс) |
0,3; 1; 2; 4 |
1; 1; 1; 1 |
0,3; 1; 2; 4 |
1; 1; 1; 1 |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
48x70x70 |
48x70x70 |
54x70x70 |
19x70x70 |
Масса, кг, не более |
0,2 |
0,2 |
0,2 |
0,15 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 - +50 |
-20 - +50 |
-20 - +50 |
-20 - +50 |
Продолжение таблицы 1
Параметры |
12А |
12А-Р |
Спектральный диапазон, мкм |
0,19 - 20 |
0,15 - 6 |
Диаметр приёмной площадки, мм |
16 |
16 |
Номинальное значение коэффициента преобразования, нА/Вт |
6000 |
6000 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±3 | |
Диапазон рабочих значений мощности |
2 мВт - 12 Вт |
2 мВт - 12 Вт |
Диапазон рабочих значений энергии |
1 мДж - 30 Дж |
1 мДж - 30 Дж |
Уровень шума, мкВт |
50 |
50 |
Температурный дрейф (в течении 30 минут), мкВт |
40-150 |
40-150 |
Средняя максимальная плотность мощности, кВт/см2 |
25 |
0,05 |
Максимальная плотность энергии, Дж/см2 (<100 нс; 0,5 мс; 2 мс; 10 мс) |
0,3; 5; 10; 30 |
1; 1; 1; 1 |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
Габаритные размеры (ш * д * в), мм в базовой конфигурации |
68x80x80 |
68x80x80 |
Масса, кг, не более |
0,35 |
0,35 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 - +50 |
-20 - +50 |
Продолжение таблицы 1
Параметры |
10А |
SGA-ВВ 18 |
50(150)A-BB-26 |
Спектральный диапазон, мкм |
0,19 + 20 |
0,19 + 20 |
0,19 + 20 |
Диаметр приёмной площадки, мм |
16 |
17.5 |
26 |
Номинальное значение коэффициента преобразования, нА/Вт |
6000 |
50 |
18 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±3 | ||
Диапазон рабочих значений мощности |
20 мВт + 10 Вт |
20 мВт + 30 Вт |
40 мВт + 50 Вт |
Диапазон рабочих значений энергии |
6 мДж + 2 Дж |
6 мДж + 30 Дж |
20 мДж + 30 Дж |
Уровень шума, мВт |
1 |
1 |
2 |
Средняя максимальная плотность мощности, кВт/см2 |
28 |
20 |
17 |
Максимальная плотность энергии, Дж/см2 (<100 нс; 0,5 мс; 2 мс; 10 мс) |
0,3; 2; 2; 2 |
0,3; 2; 2; 2 |
0,3; 5; 10; 30 |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
64x65x65 |
40x64x64 |
64x64x64 |
Масса, кг, не более |
0,2 |
0,3 |
0,3 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 + +50 |
-20 + +50 |
-20 + +50 |
Продолжение таблицы 1
Параметры |
10А-Р |
30A-P-17 |
50A-BF-DIF-18 |
30А-Ы-18 |
Спектральный диапазон, мкм |
0,15 - 6 |
0,15 - 6 |
0,25 - 2.2 |
0.532; 1.064 |
Диаметр приёмной площадки, мм |
16 |
17 |
17.5 |
17.5 |
Номинальное значение коэффициента преобразования, нА/Вт |
6000 |
12 |
6 |
27 |
Пределы допускаемой относительной погрешности измерения коэффициента преобразования, % |
±3 |
±5 |
±3 | |
Диапазон рабочих значений мощности |
40 мВт - 10 Вт |
60 мВт - 30 Вт |
120 мВт - 50 Вт |
60 мВт - 30 Вт |
Диапазон рабочих значений энергии |
10 мДж - 10 Дж |
30 мДж - 30 Дж |
50 мДж - 200 Дж |
30 мДж - 200 Дж |
Уровень шума, мВт |
2 |
3 |
6 |
3 |
Средняя максимальная плотность мощности, кВт/см2 |
0,05 |
0,05 |
0,5 |
5 |
Максимальная плотность энергии, Дж/см2 (<1 мкс; 0.5 мс; 5 мс) |
1; 1; 1 |
1; 1; 1 |
5; 20; 50 |
1; 20; 100 |
Напряжение питания переменного тока, В |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
220 (+10/-15 %) |
Г абаритные размеры (ш * д * в), мм в базовой конфигурации |
37x60x60 |
48x64x64 |
71x64x64 |
49x64x64 |
Масса, кг, не более |
0,2 |
0,3 |
0,35 |
0,3 |
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более атмосферное давление, мм рт. ст. |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
+5 ... +35 90 760 ± 60 |
Условия транспортировки: температура окружающего воздуха, °С |
-20 - +50 |
-20 - +50 |
-20 - +50 |
-20 - +50 |
